Onderwerp: Marifoon en AIS problemen met VSWR waarde

Booty24 schreef : Eens, maar ik gaf antwoord op de vragen van TS. Er lezen vast meer mensen mee die nog spulletjes moeten kopen.

Calidris schreef :
Ik heb de foto's er even bijgezocht, de BESTE meting die ik heb gehad, met de AIS direct onder de mast gemonteerd (dus ~12 m kabel + 2 stekkers) was 4.2:1. Begrijp ik nu goed dat dit een slechte waarde is? Want de AIS gaf toen geen foutmelding en in de lijst zie ik dan boten tot ruim 30mijl met uitschieters van 50 mijl. Dat leek mij best OK

Ja, 4.2:1 is bagger.

fokkeh schreef : Ja

Calidris schreef :

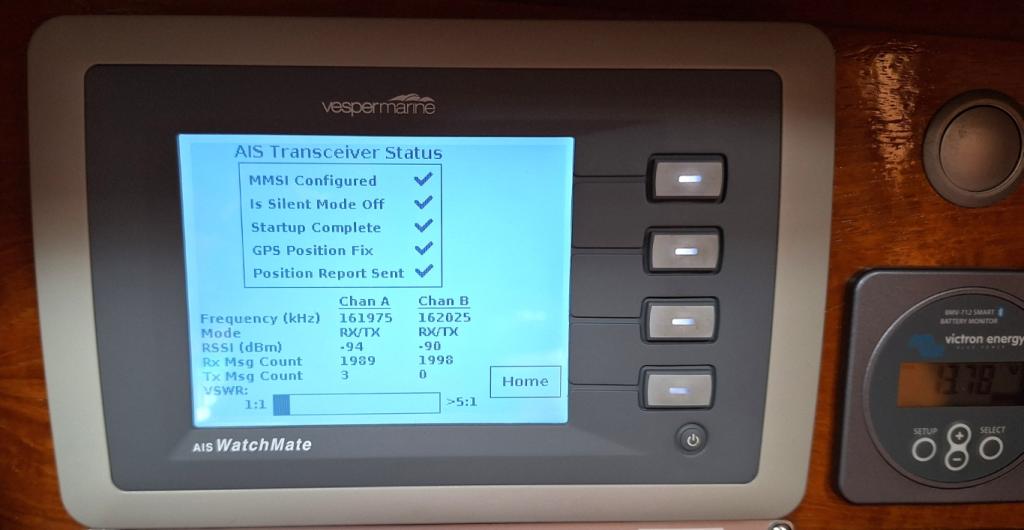

Ter illustratie, dit is de laatst gemeten waarde op de il Cigno. Helaas wordt op de Vesper geen numerieke waarde getoond maar met mijn losse SWR metertje blijf ik ook onder de 1:2.

Morgen wil ik een klein beginnetje maken, door maar weer naar de punt van de mast te gaan en de kabel uit de mast te trekken om de stekkers beter te monteren.

Kan de aarding van het systeem nog een probleem vormen? Daar begon een kennis over, maar ik heb polyester boot, de marifoon alleen een + en -, dus dat speelt geen rol toch? Wel is het zo dat de Marifoon natuurlijk in diverse bundels kabels naar de AIS/Marifoon loopt, dus dat zou wel impact kunnen hebben.

Die weerstandsmeting kan gewoon met een multimeter toch? Daar heb ik geen aparte spanningsbron voor nodig, ik ga even in de handleiding van dat ding kijken hoe dat precies werkt. Wat natuurlijk lastig is, is dat ik niet zeker weet of de antenne goed is, die zit er nu 1.5 jaar op, maar vorig jaar niet gebruikt, en nu dus problemen..

Die TDR meting zie ik niet gebeuren, duur en veel gedoe. Voor die prijs kan ik beter alles vervangen en alle stekkers die ik buiten de boot kan laten solderen door een andere laten solderen..

Daarnaast vanavond een serie soldeerfilmpjes klaarstaan die ik ga kijken

Ik overweeg nog om de hele donderse bende te vervangen door de dikkere kabel..

Bij die idioot hoge SWR zou ik (zie bericht van Jugo) ook de transponder verdenken, dus die eerst testen, liefst op een dummy load.

Als je niet rijker bent, met een multimeter kan je een aardige indicatie krijgen, er zijn 2 mogelijkheden afhankelijk van de gebruikte antenne.
Je meet oneindig of je meet ca. 2 Ohm beetje afhankelijk van de lengte en dikte van de kabel.

En dan kan je nog volledig de mist in gaan, bv een "een kort gesloten " antenne meet door onjuist gemonteerde plug netjes open, je denkt dat je goed zit en toch werkt het voor geen meter.

Hoe doe ik dit?

Google geeft zo verrekte weinig informatie

fokkeh schreef :
Niet, weinig zinvolle actie.

Je kan beter boven ff je antenne los halen en dan de mantel en kern op sluiting meten.
Dan aan 1 zijde opzettelijk doorverbinden en meten tussen mantel en kern of het doorverbonden is.

Als je goed kunt ontvangen (30 mijl o.i.d ) wil,nog niet zeggen dat je ook goed kunt zenden.
De SWR gaat voornamelijk over zenden.

egenolf schreef :
Hmm dit is nuttig, want ik keek idd vooral naar wat ik binnen krijg.

Gister wel interessante dag. Ik kon helaas niet de mast in omdat de vriend die mij erin moest hijsen niet kon komen, maar wel alles doorgemeten. Het boot deel met de ohm-meter gepakt, die maakt geen kortsluiting. Daarna op andere einde verbonden en dan pakt ie wel weerstand, all good dus.

Van de kabel in de mast naar antenne had ik verwacht dat hij weerstand zou maken, klopt dat? Hij meet namelijk geen weerstand, weet niet of dat nu goed is of niet als hij wel aangesloten is op de antenne.

Toen de boel weer aangesloten, aangezet, en opeens een aanzienlijk betere VSWR waarde: 3.1. Ik begrijp van Google dat dit nog steeds heel slecht is, maar het geeft de burger wel moed komende vanaf 99 en 11... Ook op de marifoon ving ik opeens heel veel praatjes op.

Op youtube lees ik dat hoe ik soldeer ook wel "koudsolderen" wordt genoemd. Veel instructies gekeken, alles mee naar huis dus ga vanavond eens rustig thuis solderen en kijken of ik het ga leren. Idee is dan in principe om alle stekkers opnieuw te solderen op de goede manier (met wat extra S39 en meer geduld). Ga vandaag ook nog even bellen met een klusser in Hellevoetsluis of dat nog een optie is.

(offtopic: Ik werd nog op verkeerd been gezet, want met de goede waarde bleek NMEA2000, de marifoon en de multiplexer eruit te liggen omdat ik bij eerdere werkzaamheden voor installatie omvormer 2 stekkers had losgetrokken. Dus ik: DAAR komt het dus door! Maar na aansluiten bleek hij het nog net zo goed te doen, de werking van andere apparaten heeft er dus gelukkig niets mee te maken.)

Nooit en te nimmer S39 gebruiken, dt is alleen voor dakgoten en waterleidingen !!
Het ruineert je nieuwe coax.

Klaarblijkelijk ben je niet zo'n ervaren soldeerder. Mijn advies is om de connectors er door een ervaren iemand te laten aanzetten.

egenolf schreef :
helpt dit:
www.hamshop.com/media/download...tage/cm-n-155-ta.pdf
als voorbeeld?

fokkeh schreef :
Ik stap uit. Zoveel gepruts kan mijn gestel niet aan.

Dat is jammer want ervaren mensen helpen levert niets op.
Experts het werk laten doen levert alleen de kennis van een lege portemonnee op.

Hier levert jouw en onze ervaring juist een steile leercurve aan een bewust onbekwame die wil leren, doen en niet klaagt over zijn eigen gebrek. Zelfs gewoon overnieuw wil beginnen; maar dan met goed advies.

Dit is Pippi in de dop en straks blijkt hij iets te weten waar wij weer iets van kunnen leren.

TS: het is gewoon een precies werkje waar een klein foutje er voor zorgt dat het niet werkt. Net zo iets als een vuiltje in een ventiel van een verder goede band, fender, bijboot etc.

Je bent begonnen; volhouden gaat het snelst.

Booty24 schreef :
+1

Maar Calidris heeft wel een punt.
Dezelfde vraag elk jaar 5 keer beantwoorden gaat vervelen.
Zoeken ipv vragen kan al veel oplossen.

Dat heeft iedere leerkracht ieder jaar ook. Die haken ook niet af.
Doceren en coachen heeft een onverzadigbare afname.

Baasklusje schreef :
En als er dan ook nog over S39 gesproken wordt ben ik duidelijk in en andere wedstrijd beland.

Booty24 schreef :
Ja, met doceren ben ik al 8 jaar geleden gestopt, coachen doe ik alleen mijn collega's nog.
Ik zou zeggen spit ZF eens door....

Als er sluitende oplossingen aangedragen worden en verworpen worden om de prijs en óók nog S39 genoemd wordt stap ik ff uit.

Om de hele wereld te verbeteren kan ik steeds beter onderdrukken.....

je kan ook niet reageren. Dat is altijd nog beter voor de sfeer dat dan uit de hoogte afzeiken van een nieuweling.
Die het even niet begrijpt, maar daarom dus de vragen stelt op een... forum.

egenolf schreef :
Calidris reageerde denk ik vooral hierop.
Want dit is BS.

Hogerwaller schreef :
Hij krijgt volledig antwoordt op elke vraag die gesteld word, dat noem jij afzeiken?

Kom eens met iets constructiefs zou ik zeggen!

It Paradyske schreef :
Nee, want Egenolf heeft daar gelijk in. Ontvangst gaat heel lang goed, zelfs met slechtere SWR.

Baasklusje schreef :
elke 2 jaar bedoel je.
Ik denk dat de zoekfunctie stuk is?....
