Onderwerp: Installatie onderdekse automaat

Installatie onderdekse automaat 14 jan 2020 10:42 #1117796

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13362
Je eigen roerarm / kwadrant aan het bouwen dus, gaaf. Het klemmen snap ik, maar hoe ga je hem borgen tegen verdraaien? Dus wat je bij een metalen versie met en spiebaan of borgbout(en) zou doen.
En gaat het carbon wel goed samen met je roerkoning? Als deze van RVS is is er geen probleem, als deze van alu is gaat het fout tenzij je ze heel goed isoleert van elkaar.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 10:51 #1117798

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7560
De roerkoning is van GKF.
Een stalen of alu roerarm is dan minder wenselijk. Je heb meer oppervlak nodig / minder druk op het materiaal. Geen kerfwerking op deze manier is het idee.
Verdraaiing maak ik me nog niet veel zorgen over, een spie of pen kan altijd natuurlijk.
Ik laat me verrassen door de hier geopperde suggesties.
"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Laatst bewerkt: 14 jan 2020 10:53 door holtere.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 10:57 #1117799

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13362
Wat is GKF?
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 11:30 #1117808

Kunststof.

Zou er wel meteen een borging in doen Remy!
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 12:11 #1117819

GFK is niks anders dan Duits ( GlasFaserKunststoff) voor GVK ( glasvezelkunststof) .
Hetzelfde dus als waar een olyester boot van gemaakt is.
Een polyester boot is trouwens eigenlijk ook de verkeerde benaming want de sterkte wordt immers door de glasvezel bepaald.
Ad
Laatst bewerkt: 14 jan 2020 12:11 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 12:44 #1117824

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7560
Glasvezel versterkte kunsstof dan maar :)
Epoxy of polyester/vinylester.
"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 14:09 #1117841

Kan je de as ter plaatste van dat voorgenomen kwadrant wat opdikken? Hij moet nog wel eruit kunnen door het onderste lager.
Je zou dan een vierkant (of driehoekig, of elliptisch) deel rond de as kunnen lamineren (dat wordt 1 geheel) en daarop dan een passend kwadrant maken. Gegarandeerd geen slip, zonder spie of bout in de as.
"en wat is jouw mening over de zwaartekracht? "
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 14:12 #1117842

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7560
Das een goeie,
Hoe kom ik erachter wat de diameter is van het onderste lager.... :unsure:
De roeras moet er wel uit kunnen natuurlijk
"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 14:31 #1117843

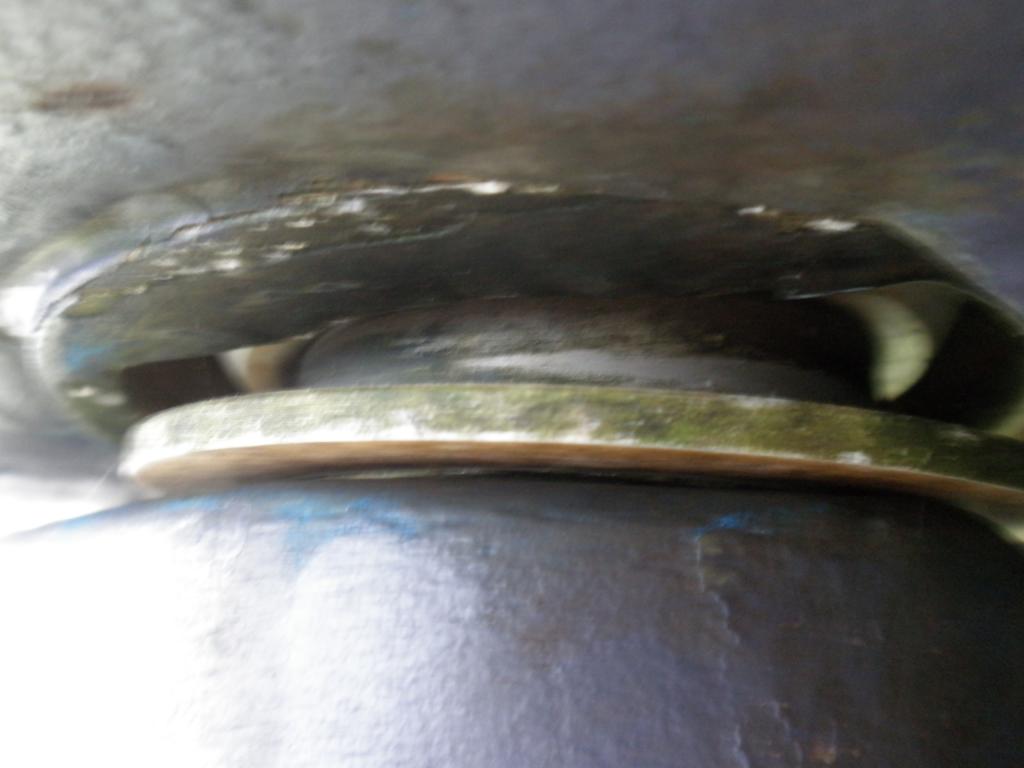

Dat lager zal net zo groot zijn als de as vlak boven het roer dik is.
Kun je meten tussen vlak en roer?
Bij mijn boot kan dat net:



En anders van de tekening....
"en wat is jouw mening over de zwaartekracht? "
Laatst bewerkt: 14 jan 2020 14:32 door Baasklusje.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 15:43 #1117872

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7560
Een tekening heb ik natuurlijk niet. Tis een First en Beneteau doet niet zo aan tekeningen.
Daarentegen hebben we ook niet zo'n gapend gat tussen roer en romp maar ik ga toch wel eens even checken ;)
"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 15:51 #1117874

De omtrek van de as meten met een touwtje kan altijd.... en dan even terugrekenen.
"en wat is jouw mening over de zwaartekracht? "
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 jan 2020 16:58 #1117900

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7560
De omtrek van de as meten met een touwtje kan altijd.... en dan even terugrekenen.
Kijk dat zijn de ideeen ;)
"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 06 feb 2020 09:37 #1124765

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7560

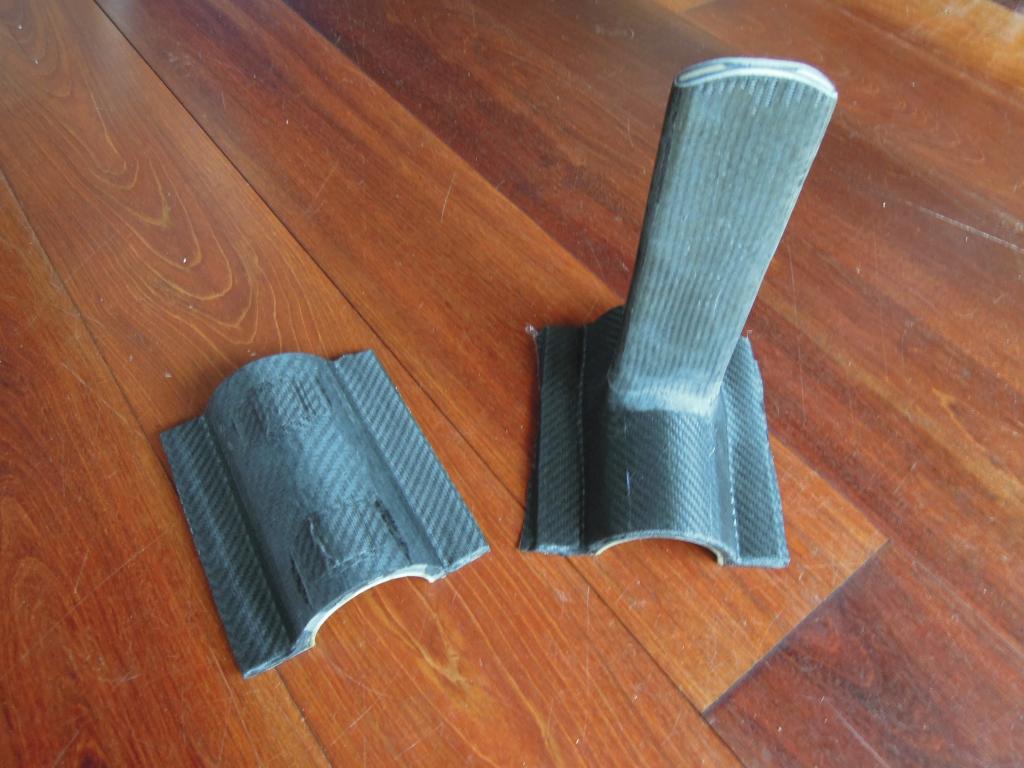

Vorderingen.
Het lamineerwerk is klaar. Nu een passend diamantboortje zoeken en gaatjes boren.

"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 06 feb 2020 10:01 #1124768

  • zeekraal
  • zeekraal's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2653
Yellow Boat schreef :
GFK is niks anders dan Duits ( GlasFaserKunststoff) voor GVK ( glasvezelkunststof) .
Hetzelfde dus als waar een olyester boot van gemaakt is.
Een polyester boot is trouwens eigenlijk ook de verkeerde benaming want de sterkte wordt immers door de glasvezel bepaald.
Ad
Dus een betonlatei is van staal?
je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 06 feb 2020 11:24 #1124779

  • Tulipe
  • Tulipe's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 493
Van gewapend beton
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 09 feb 2020 07:48 #1125436

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 813
EarlyMorningSunrise schreef :
holtere schreef :
In een ander draadje werd al eens de noodzaak voor een dicht schip vermeld. Ik vind deze wijze de enige manier om zoiets een beetje te kunnen garanderen.

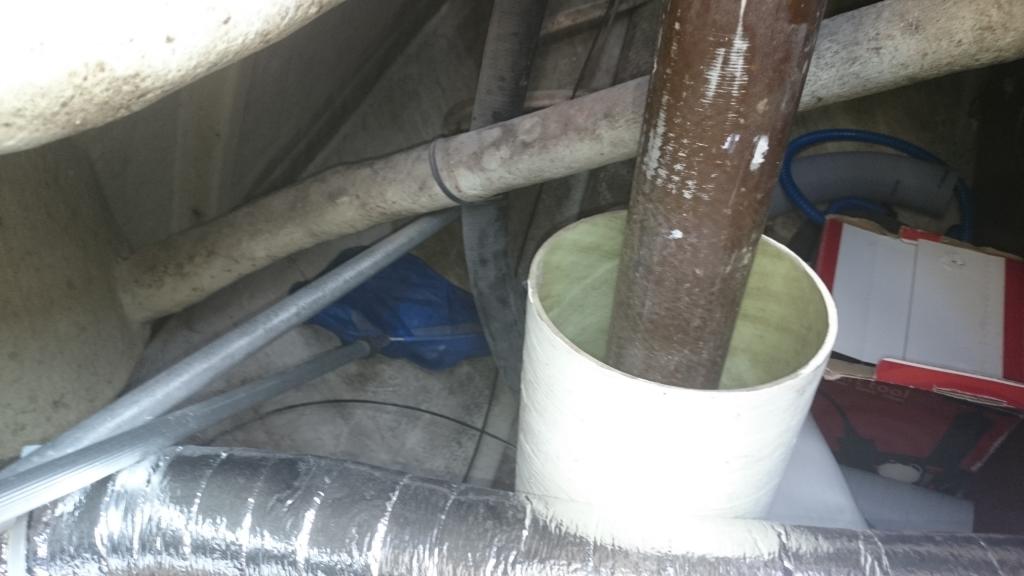

Griezelen dan maar. Zo zit dat bij ons:
Het lager onderin zit net aan het wateroppervlak.

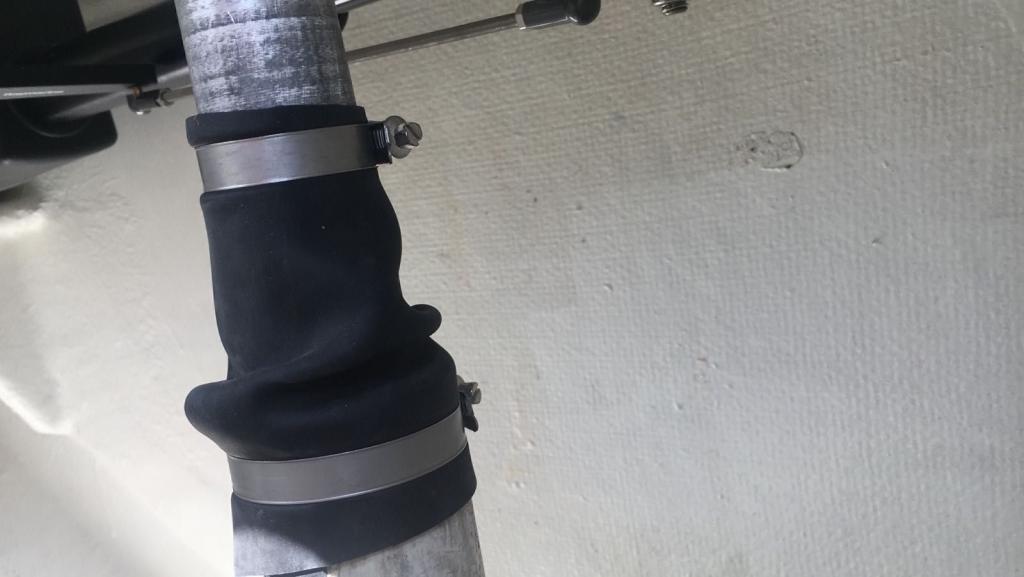

Hoewel dit (vaak) kan / goed gaat, heb ik het liever zo(kleine moeite extra om aan te leggen):

Heb jij de afdichting uit de onderste afbeelding zelf gemaakt? zoja hoe?
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 09 feb 2020 08:02 #1125438

zeekraal schreef :
Yellow Boat schreef :
GFK is niks anders dan Duits ( GlasFaserKunststoff) voor GVK ( glasvezelkunststof) .
Hetzelfde dus als waar een olyester boot van gemaakt is.
Een polyester boot is trouwens eigenlijk ook de verkeerde benaming want de sterkte wordt immers door de glasvezel bepaald.
Ad
Dus een betonlatei is van staal?

Ja en nee.
Beton is heel druksterk maar nauwelijks treksterk. Voor het eerste is puur beton in principe al voldoende maar voor treksterkte moet er staal in , bij voorkeur voorgespannen . Dat is het geval bij liggers die op buiging en pilaren of heipalen die naast op druk ook op knik worden belast .
Daarom zit er in betonnen liggers , dus ook in een latei staalwapening met name in de onderkant van de ligger omdat die op trek wordt belast. In de bovenkant heeft het eigenlijk niet zoveel zijn want die wordt alleen op druk belast behalve als er bijv. aardbevingbestendig moet worden gebouwd .

Bij een betonnen latei dient dus het beton om de drukkrachten aan de bovenkant op te vangen en de stalen wapening om trekkrachten aan de onderkant op te vangen. Een betonlatei is dus inderdaad van beton EN van staal.
Ad
Laatst bewerkt: 09 feb 2020 08:06 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 09 feb 2020 08:12 #1125440

HenkT schreef :
...
Heb jij de afdichting uit de onderste afbeelding zelf gemaakt? zoja hoe?

heavy duty versie neopreen kous (waterdichte), oversized zodat er geen spanning op komt bij het draaien, en 2 rvs slangklemmen. Goedkope maar wel doeltreffende oplossing!
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 09 feb 2020 08:16 #1125441

Een stuk passende fiets , bromfiets , motor of auto binnenband gaat ook prima.Alleen is dat meestal Butyl rubber.
Ad
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 09 feb 2020 10:21 #1125467

  • TuuLeVi
  • TuuLeVi's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 3441

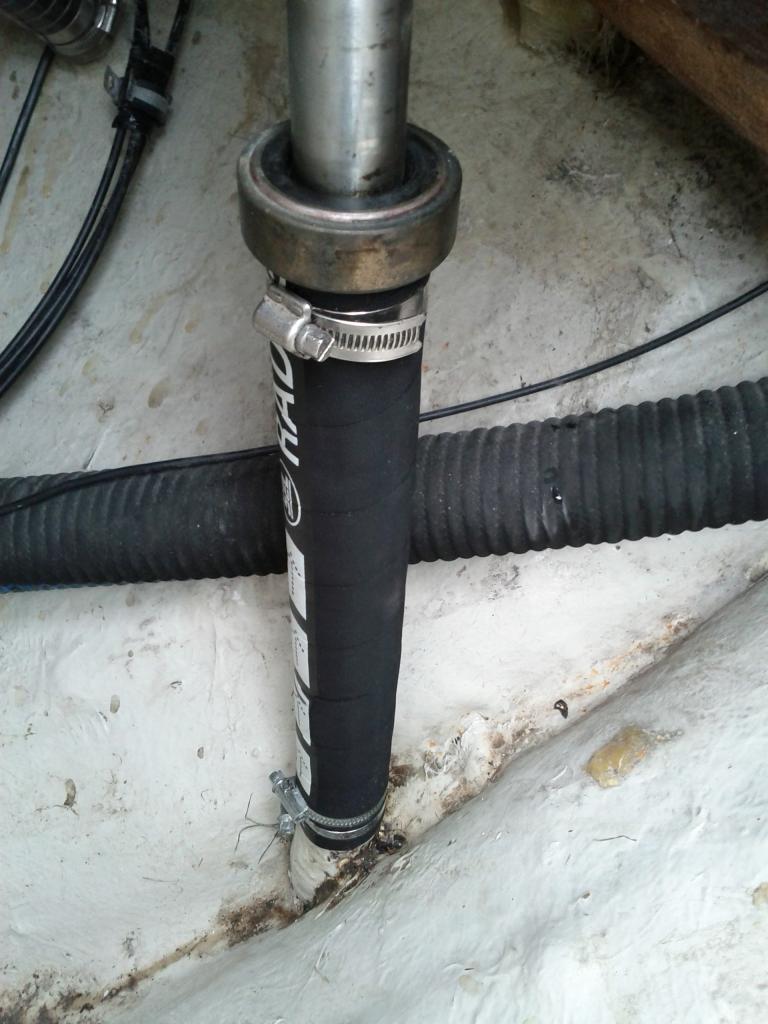

...je kunt het ook met een met keering in een bus doen:


"... as my daughter is called Tuulevi, meaning a light wind. The word tuulee is a werb meaning the wind blows. Tuulevi is a dialect word meaning a very light blow."
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 13 feb 2020 22:21 #1126781

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7560

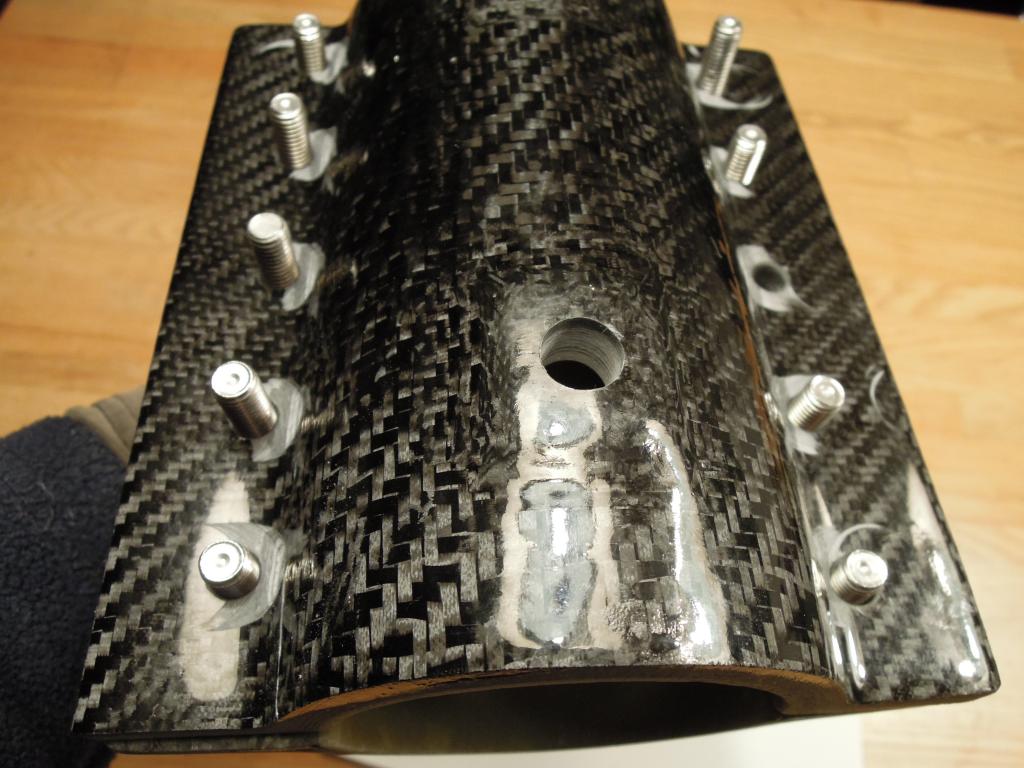

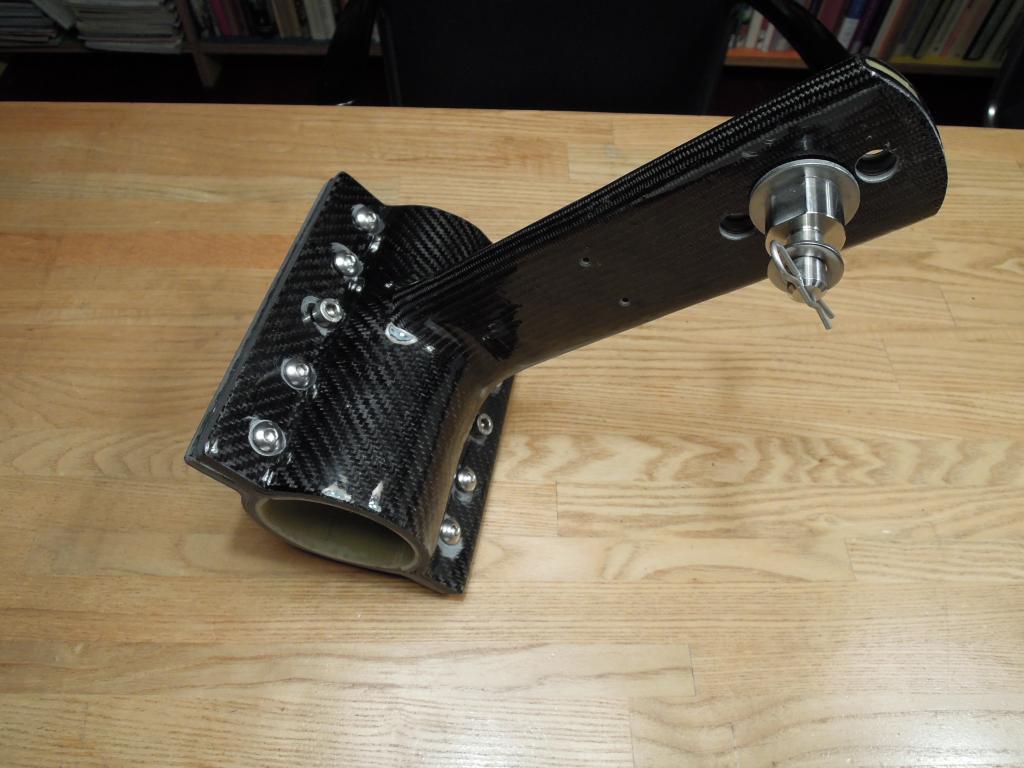

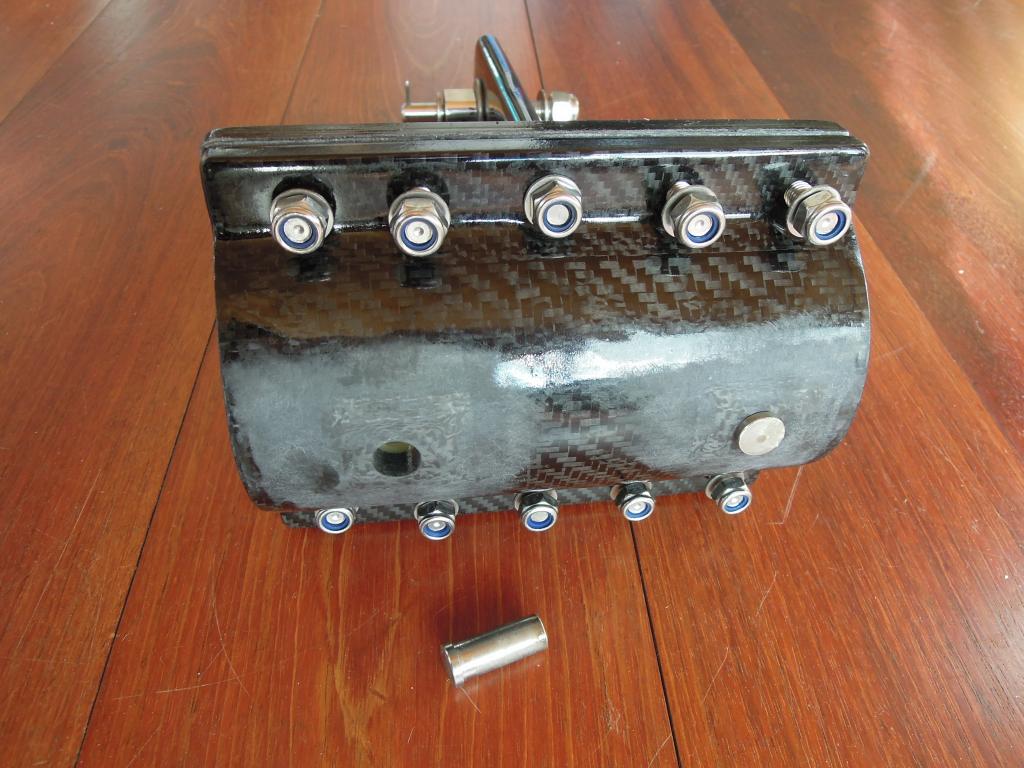

Vandaag gaten geboord en op een haar na is de roerarm klaar voor montage.
Aan de achterkant van de arm heb ik twee gaten geboord. Na het uitrichten van de roerarm op de GVK roeras boor ik ong. 1 cm. in de as en plak ik met epoxy twee rvs stiften van 12 mm in de schaal om de boel ook echt te fixeren. (niet in de roeras!)
Ik vraag me even af of ik nog iets moet smeren tegen corrosie van het rvs omdat het in contact komt met het carbon van de roerarm. Indien nodig, zou dat ook met duralac kunnen, dat heb ik nog liggen?



"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 13 feb 2020 23:00 #1126786

Ziet er strak en sterk uit!


Volgens mij is duralac idd prima te gebruiken
Laatst bewerkt: 13 feb 2020 23:03 door Accelerate.
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 feb 2020 04:32 #1126793

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 813
De boutjes en moertjes zijn ook rvs, Die ook in de duralac?
Of hoeft dat niet als er geen water bij komt?
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 14 feb 2020 05:41 #1126797

  • steef ton
  • steef ton's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1995
Ik heb overal, waar bouten door of in een carbon onderdeel gaan, de gaten opgeboord. Dan gaatjes vullen met epoxy met chopped strands, goed aanduwen om de lucht er uit te krijgen en nieuwe gaatjes boren in de juiste maat. Ook overal de carbon onderdelen in het glas gezet, wanneer dat met rvs in aanraking zou kunnen komen. Ziet er minder carbon-look uit, maar daar geef ik toch niks om.
tijdens een maanloze nacht op zee besef je dat je het fragiele ruimteschip aarde bewoont
Alleen ingelogde leden kunnen reageren.

Installatie onderdekse automaat 19 feb 2020 12:16 #1128163

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7560

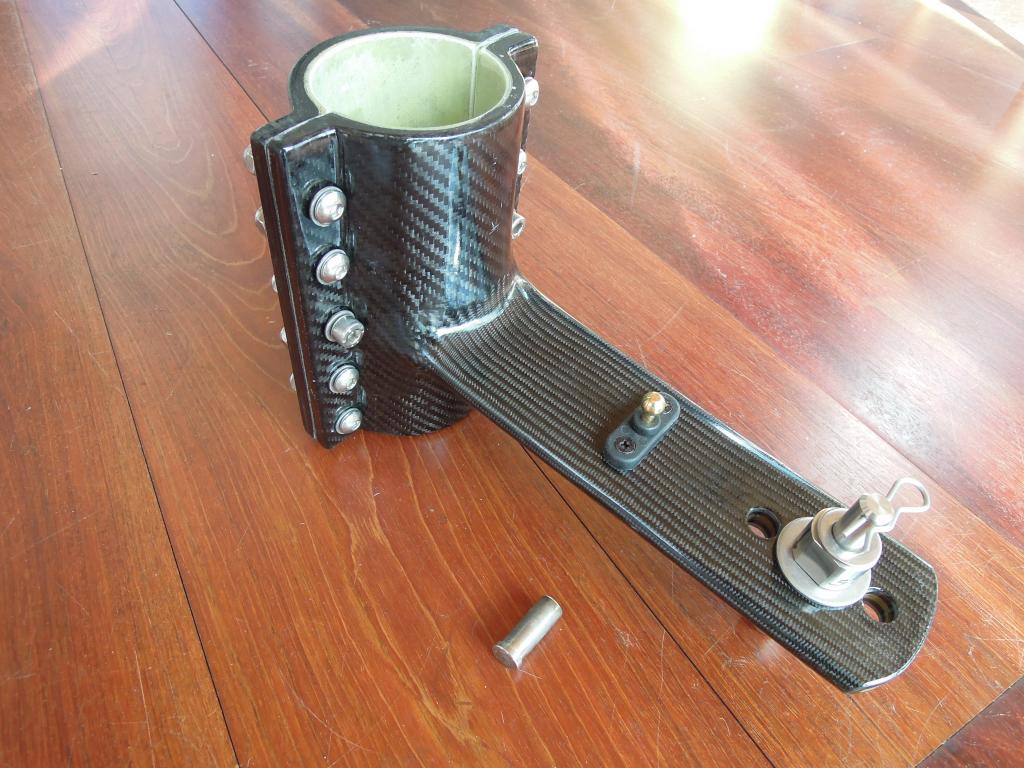

Nou...
Carbonlook vind ik wel mooi en doodzonde om er verf over te smeren.
De roerarm is klaar. Vastzetten en uitrichten en dan nog twee gaatjes boren in de roerkoning voor de borgstiften. Die worden met een lapje glas overgelamineerd, dan zit het altijd pas!




"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.
