Onderwerp: Vraag over accu kabel van de leefaccu's

In verband met het plaatsen van een accu monitor voor onze leefaccu's (2x85Ah parallel geschakeld) moet er een extra stuk accukabel van de minpool naar de shunt van de monitor.

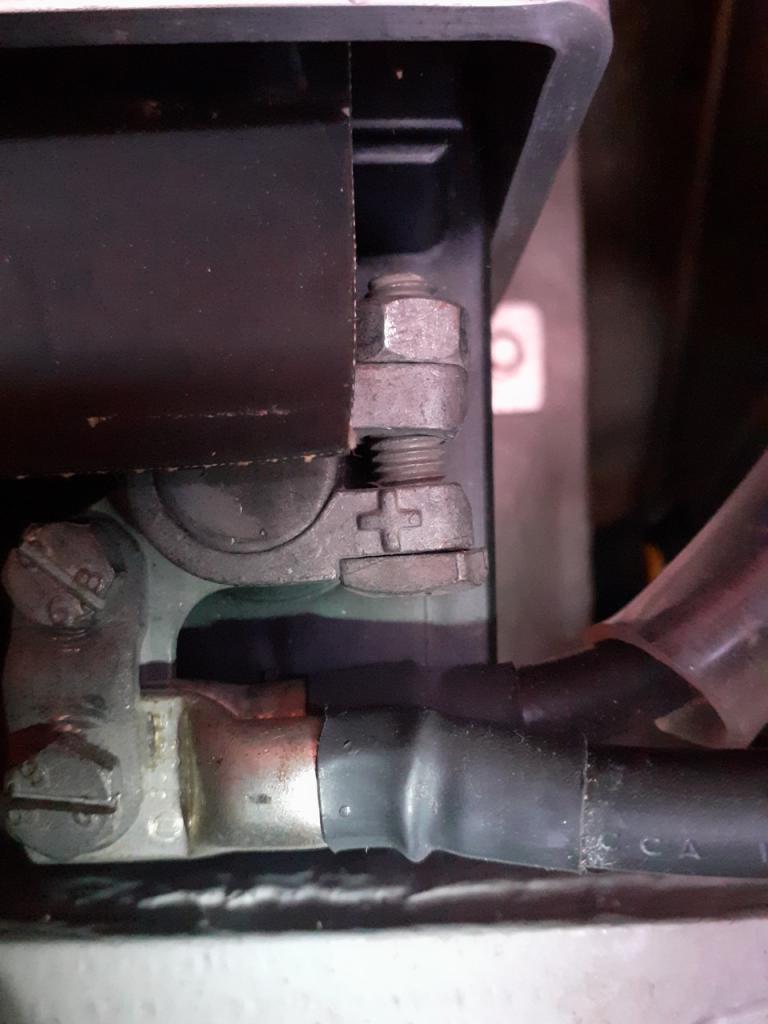

Op de bestaande accukabel staat wel tekst in het Italiaans maar geen maataanduiding.

Waarschijnlijk is het 25mm2 maar het zou ook 16 of 35mm2 kunnen zijn. We willen graag dezelfde maat kabel monteren.

Weet iemand hoe we achter de dikte kunnen komen?

En weet iemand een bedrijf/persoon waar je terecht kunt voor het persen van kabelschoenen (M10) ter plekke op de boot? Boot ligt in Hellevoetsluis.

Graag jullie advies.

zeilersforum.nl/index.php/foru...lgorde-in-plus-kabel als leesvoer.
Kant en klaar geperste kabels kun je op internet op maat bestellen.

Probeer anders even of je in de buurt zo’n tang kan lenen. Zo moeilijk is het niet. Met een beetje mazzel heb je geen nieuwe kabel nodig maar knip je hem op de plek waar de shunt komt in twee stukken.
Bij een beetje klantvriendelijke zaak mag je vast wel setjes persogen meenemen en terugbrengen. Neem je alle 3 de maten mee. Vaak hebben ze ook wel zo’n tang.

Ik heb een goede perstang, wil er best een kabelschoen voor je krimpen...

Deze zaterdag ben ik in de haven Stavenisse, ga zelf een nieuw schakelpaneel aanleggen, en heb vermoedelijk ook nog wel een stukje 25mm2 accukabel over... (hoe lang moet het stukje zijn?) als je zelf een kabelschoen regelt wil ik dat best doen (heb ook nog wel krimpkous (dikwandig met lijmlaag)

25mm2 heeft is ongeveer 10mm in doorsnede (gemeten met schuifmaat). Meestal staat er ook een aanduiding op de kabelschoen

Zo iets:

Volgens mij:

Omrekentabel kabel van mm naar mm2.

1 mm = 0,75 mm2;
1,4 mm = 1,5 mm2;
1,8 mm = 2,5 mm2;
2,3 mm = 4 mm2;
2,8 mm = 6 mm2;
3,6 mm = 10 mm2;
4,5 mm = 16 mm2;
5,6 mm = 25 mm2;
6,7 mm = 35 mm2;
8 mm = 50 mm2;
9,5 mm = 70 mm2;
11 mm = 95 mm2.

En ik zou zeggen met mantel.

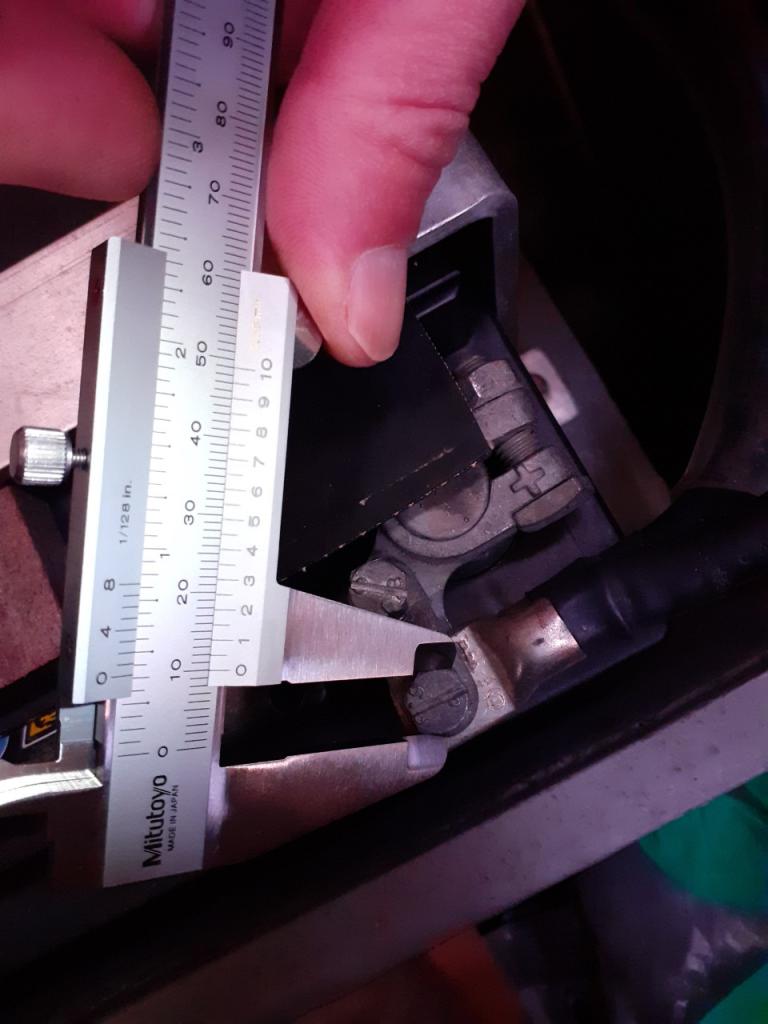

Op de foto wordt trouwens de kop van de bout gemeten en dat zegt niets over de kabeldoorsnede/diameter.

En volgens mij kan de bestaande min kabel doorgesneden worden en 2 ogen aangeperst en de shunt er tussen.
Kan je de kabel mee nemen naar bv jachtwerf, APS o.i.d.

Die tabel klopt aardig, maar is zonder mantel. (Heb net een stukje gemeten, 25mm2 hiflex heeft een buitendiameter van 10mm)
Inwendige diameter van de huls van een 25mm2 persoog is 6,5 mm (net zelf gemeten).

Hier, www.vanandel-rotterdam.nl/part...bels-en-klemmen.html

Misschien gewoon eens rekenen leren?

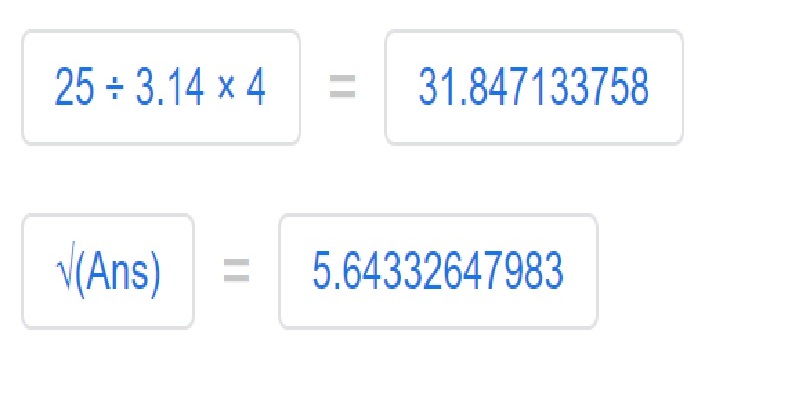

Oppervlakte is altijd Pi/4*diam^2 dus diameter=wortel van (Oppervlakte*4/3,14)
In dit geval dus:

En uiteraard zonder isolatie want die is niet voor alle kabels gelijk.
Ad

Ja maar dat is voor massief, wij hebben soepel draad, dus vulling is niet honderd procent

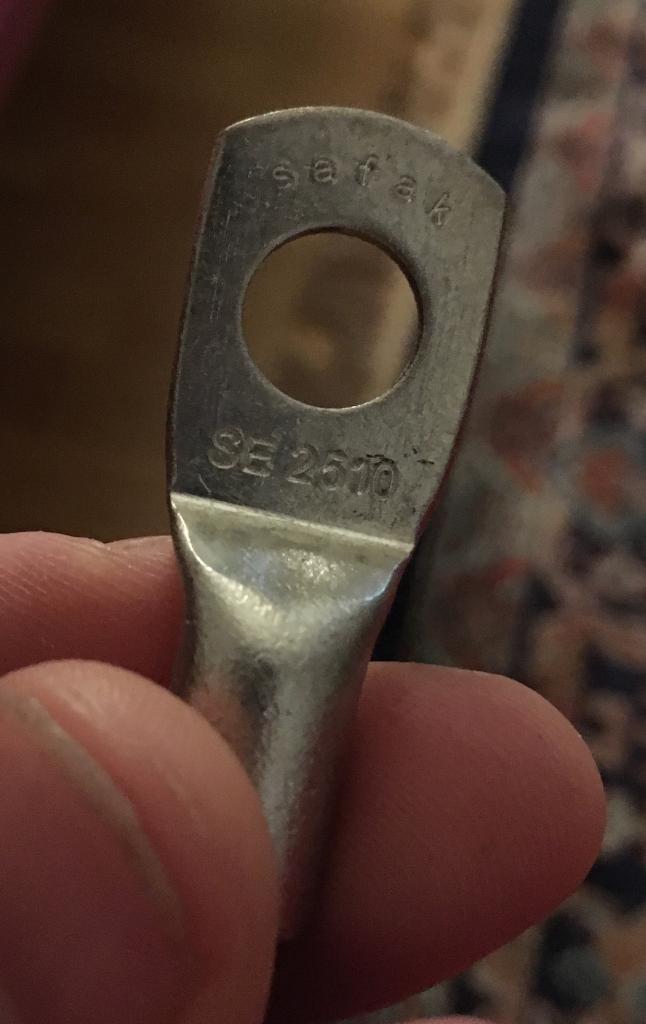

Meestal staat er ook een getal in de kabelschoen voor zowel de opp. van de kabel als de diameter van het gat. Soms een typenummer waar het ook mee te achterhalen is.
Staat er niks op?

Ik zie op de foto in de eerste post (foto met schuifmaat), dat er wel iets opstaat. Iets duidelijker foto maken, of ff de accupool losmaken dan weet hij het. (En wil ik er best een persoog op persen...).

Ik heb al best veel geleerd van dit forum (al meelezend de laatste jaren, krimpkous met lijm heb ik ergens in een post van Ad gelezen, werkt perfect..)), wil dus graag een forumlid helpen als ik dat kan...(wie dat dan ook is...)

sjoerd1981 schreef :
Beste Sjoerd,

Ik heb je een PB gestuurd.

Jeroen

Philip schreef :
De kabelschoen heb ik losgehaald en er staan inderdaad getallen op maar die kon ik niet zo snel linken aan de kabeldikte. Ik zal nog eens goed gaan kijken wat er nu precies op staat. Bedankt voor de tip.
