Onderwerp: Flexibele schroefaskoppeling gebroken

Flexibele schroefaskoppeling gebroken 03 okt 2020 17:31 #1213751

Noballast Offline Admin Berichten: 13410	Sjorring maken met dyneema? (alleen in vooruit varen, remmen met een emmertje oid)
	Henny (Team Zeilersforum.nl) It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell www.fram.nl Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 17:39 #1213756

PaulSailor Offline Gebruiker Berichten: 95	Voor de geïnteresseerden: dit was de oplossing met slangklemmen:
	Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 17:45 #1213757

zeekraal
Offline
Gebruiker
Berichten: 3400

sjoerd1981 schreef :

Balen man!

Er zit niet veel anders op dan een sleepje te regelen, of de huidige flexibele koppeling weer opknappen.

Ik weet niet wat je vaardigheden of mogelijkheden zijn, maar ik zou 4 stukken stalen hoeklijn op de ene flens lassen. Daardoor sluit je het losgescheurde rubberen kruis op.
Let op: dit werkt alleen in vooruit, omdat de schroef dan tegen de motor duwt. Niet achteruit! (Want hoeklijnen zorgen er alleen voor dat torsie overgebracht wordt van motor naar schroef. In achteruit “trekt” de schoef aan de motor, en die hoeklijnen houden hem niet vast in axiale richting)

Pas op met direct star verbinden van beide flenzen, dan heb je kans dat de beweging van de motor de schroefaskoker ontwricht (en ben je verder van huis..)

Das nu precies waar ik ook aan zat te denken.
De mogelijkheid achteruit te varen zou je kunnen realiseren door dwars door hoekprofielen en rubber een aantal bouten te steken.
Als alles met een klein beetje speling (blijft de boel fexibel) wordt uitgevoerd kun je mogelijk net thuis komen.
Het beste is natuurlijk het direkt goed op te lossen. Je kunt de boot misschien tijdelijk stallen bij die botenmakelaar aan de noordkant van de sluis.

je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap

Laatst bewerkt: 03 okt 2020 17:46 door zeekraal.

Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:08 #1213763

FriendlySailor Offline Gebruiker Berichten: 5671	TS ligt aan de Volkeraksluizen. Kan je bijna niet lassen denk ik
	Gert Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:09 #1213764

Ronaldl Offline Gebruiker Berichten: 1602	Ali je een stuk rubber slang kan vinden dat precies erom heen past, 2 klembanden er om heen, klaar. Wat is die buitendiameter?
	Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:15 #1213766

sjoerd1981
Offline
Gebruiker
Berichten: 3918

FriendlySailor schreef :

TS ligt aan de Volkeraksluizen.
Kan je bijna niet lassen denk ik

Natuurlijk. Maar als het lasapparaat niet naar de flens komt, komt de flens toch naar het lasapparaat. (Iets met de berg en mozes

) koppeling is zo los, en mee in de auto...

Maar die oplossing met een slang en slangklemmen kan ook (voor een kort stukje). Ik zou hem dan wel starten in vooruit, en daarna niet teveel meer schakelen..

Maar ik zou Optimaal zeker een PB sturen, die heeft een aantal mooie machines..

Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:15 #1213767

PaulSailor Offline Gebruiker Berichten: 95	Buitendiameter is 10cm. Heeft iemand nog een stukje liggen? Optimaal PB gestuurd.
	Laatst bewerkt: 03 okt 2020 18:34 door PaulSailor. Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:31 #1213776

FriendlySailor Offline Gebruiker Berichten: 5671	Ik zou voor nood idd X strippen aan de buitenzijde lassen. En dan voorzichtig varen. Waar moet het schip naar toe eigenlijk??
	Gert Laatst bewerkt: 03 okt 2020 18:32 door FriendlySailor. Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:35 #1213777

PaulSailor Offline Gebruiker Berichten: 95	We willen de boot naar Warmond varen. Is dus nog wel een stukje. Dan ligt hij dicht bij huis en kunnen we een definitieve oplossing bedenken.
	Laatst bewerkt: 03 okt 2020 18:36 door PaulSailor. Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:36 #1213778

FriendlySailor Offline Gebruiker Berichten: 5671	Idd ja................. Zou je het aandurven om dmv strippen aan de buitenzijde de koppeling aan elkaar te zetten??? (lassen) En kan dat ivm de bouten, waar je nog bij moet kunnen.
	Gert Laatst bewerkt: 03 okt 2020 18:37 door FriendlySailor. Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:38 #1213779

sjoerd1981 Offline Gebruiker Berichten: 3918	Oei, dat is inderdaad nog een stuk, over relatief druk vaarwater.. Ik zou het eerst goed repareren (iets meer dan een slangeklem). Je wilt op de Dordsche Kil niet zonder motor komen...
	Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:39 #1213780

De Optimaal Offline Gebruiker Berichten: 2483	Aan 16 amp traag heb ik voldoende om te lassen op locatie. Kan volgens mij ook een tijdelijke stevige pen verbinding maken, hoeft er niet gelast te worden. Gamma draadeinden werken niet, dat is kwaliteit 4.8 oftewel 3,2 kg /mm2. Een standaard bout is 8.8 ( 6,4 kg/mm2). Hiervoor heb je 10.9 of 12.9 bouten voor nodig. ( cilinderkopbouten) daarvan heb ik er 8 liggen M12
	Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 18:43 #1213782

De Optimaal Offline Gebruiker Berichten: 2483	PaulSailor schreef : Buitendiameter is 10cm. Heeft iemand nog een stukje liggen? Optimaal PB gestuurd. PB gelezen...als je nog geholpen wil worden dan even bellen, werkplaats is nl nog open.
	Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 19:01 #1213783

FriendlySailor
Offline
Gebruiker
Berichten: 5671

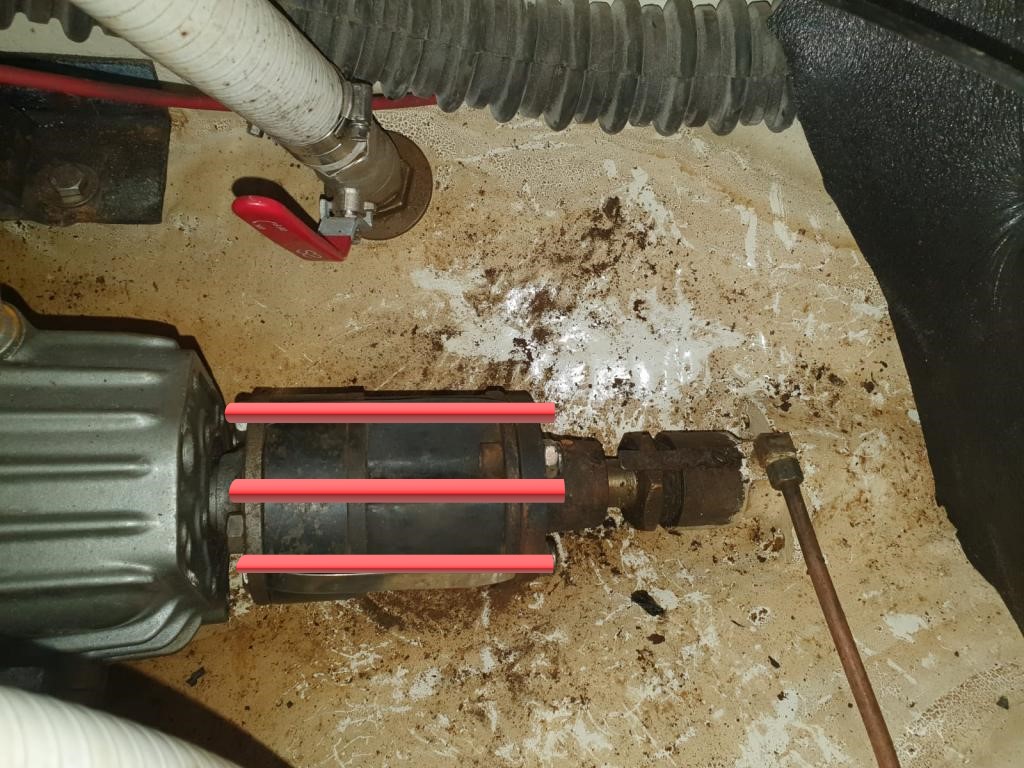

Ik heb nog eens ff de foto bekeken, waar die slangenklemmen op staan.
Ik zou 4 draadeinden dwars er door boren (M10 denk ik),
op de plaats waar de koppeling aan de schroefas zit. (Die bouten dus)
Dan heb je 4 plekken die vast zitten door en door en dan moet je je niet te druk maken over
de kwaliteit van de draadeinden.
Je hebt op korte termijn (op de zaterdagavond/zondag) weinig keus.

Anders maandag naar Noordschans.
Kunnen je met de sloep wel ophalen.

Gert

Laatst bewerkt: 03 okt 2020 19:02 door FriendlySailor.

Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 19:52 #1213803

ilCigno
Offline
Gebruiker
Berichten: 17716

Eens met Friendlysailor, vier draadeinden. Volgens mij hoef je niet eens te boren als je de inbusbouten verwijderd, maar dat is alleen aan boord goed te beoordelen denk ik. Niet al te strak aanhalen en nyloc moeren gebruiken, dan kan een eventuele uitlijningsfout niet zo veel kwaad. Als je de boel niet te veel belast moet dat het wel uithouden, al zou ik wel een paar reservedraadeinden meenemen voor het geval er iets breekt.

Timo
Compromis 888 'il Cigno'

Laatst bewerkt: 03 okt 2020 19:58 door ilCigno.

Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 19:53 #1213804

zeekraal
Offline
Gebruiker
Berichten: 3400

sjoerd1981 schreef :

Oei, dat is inderdaad nog een stuk, over relatief druk vaarwater..

Ik zou het eerst goed repareren (iets meer dan een slangeklem). Je wilt op de Dordsche Kil niet zonder motor komen...

En als je dat stuk gehad hebt ben je er nog niet

Dat wetende kun je alle tijd die je in twijfelachtige noodreparaties steekt tien keer beter aan een definitieve oplossing besteden. Dat moet je uiteindelijk toch!
Je hebt alle maten die je nodig hebt om er een koppeling plus eventueel nog een passtuk tussen te maken dat er aan boord in tien minuten tussen te zetten is. Kun je met een gerust hart naar huis varen.

Eerst naar Noordschans slepen lijkt me een goed idee. Makkelijker berijkbaar en je ligt er bijna voor niks.

je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap

Laatst bewerkt: 03 okt 2020 19:53 door zeekraal.

Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 20:06 #1213811

FriendlySailor Offline Gebruiker Berichten: 5671	Nou ideeën zat. Nu de actie..........ben benieuwd. Er zal wel een nieuwe oplossing voor moeten komen, maar hij wil eerst naar Warmond. Dus een "noodreparatie". En dat in het weekend.
	Gert Laatst bewerkt: 03 okt 2020 20:12 door FriendlySailor. Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 20:43 #1213830

PaulSailor
Offline
Gebruiker
Berichten: 95

Dank voor alle adviezen! We hebben besloten toch geen tijdelijke noodreparatie te doen en dan maar niet dit weekend de boot verder over te varen.

Optimaal heeft me een reparatie voorgelegd, maar er gaat nog serieus veel tijd in zitten, dus qua kosten komt dat overeen met een geheel nieuwe koppeling.

We gaan maandag maar een rondje bellen om te kijken of er nog iemand eenzelfde koppeling op de plank heeft liggen en anders kijken of die vervangende koppeling van Bakker IJlst een optie is. De lengte van die koppeling op de website lijkt anders, maar misschien is hier nog iets tussen te zetten. Ook heeft Optimaal aangeboden hier een aanpassing aan te kunnen doen.

Nu dus weer thuis en vanaf maandag verder.

Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 20:55 #1213835

Ronaldl
Offline
Gebruiker
Berichten: 1602

Ik geloof niet in de draadeind oplossing. De draadeind neemt namelijk kracht op axiaal, terwijl je hier tangentiaal kracht wil opnemen.
En bij een minimale uitlijningsfout gaan de draadeinden terwijl de as draait zo weinig meegeven dat de boel uit elkaar trilt.
Daarom stelde ik een stukkie rubber slang (gewapend) voor, die is axiaal nog enigzins meegevend maar tangentiaal redelijk sterk.
Het kan misschien ook wel met een stuk rubber gewapend plaat. Eromheen vouwen, meer dan 1 rondje, vastzetten met slangklemmen. Die langsnaad is niet helemaal ideaal, maar wie weet.

Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 20:59 #1213836

PaulSailor Offline Gebruiker Berichten: 95	Toen ik er een beetje mee zat te prutsen kwam het rubber ook van de andere flens los. Die heeft te weinig houvast voor een slang eromheen.
	Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 21:24 #1213845

ilCigno
Offline
Gebruiker
Berichten: 17716

Ronaldl schreef :

Ik geloof niet in de draadeind oplossing. De draadeind neemt namelijk kracht op axiaal, terwijl je hier tangentiaal kracht wil opnemen.

Dat klopt uiteraard, maar ik ging er van uit dat het rubber aan één zijde nog wel vast zat. Dan hadden de draadeinden het rubber meegenomen. Maar inmiddels is duidelijk dat dit niet mogelijk is. Ik denk dat TS een verstandig besluit genomen heeft.

Timo
Compromis 888 'il Cigno'

Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 22:10 #1213854

account op verzoek verwijderd 1 Offline Gebruiker is geblokkeerd Berichten: 775	tja als de rubber er toch helemaal kapot is Had ik het weg gehaald en stuk pijp van de zelfde lengte genomen en die er tussen gelast . Als een tijdelijk fix een goede optie geweest . Zal ik trouwens toch doen en deze bewaren als nood versie mog de nieuwe ook kapot gaan in de toekomst . Dan kan je de deze even uit de schuur halen en er tussen plaatsen.
	dyslectisch ( ben niet altijd duidelijk ) Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 03 okt 2020 22:25 #1213859

PaulSailor Offline Gebruiker Berichten: 95	Anderen raden een starre verbinding juist af. Ik heb hier nog een heel topic over deze koppeling gevonden. zeilersforum.nl/index.php/foru...koppeling?start=%1$d Ook hier wordt de vervanging van Bakker IJlst aangeraden. Ik ga ze maandag maar eens bellen.
	Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 04 okt 2020 06:09 #1213875

HenkT Offline Gebruiker Berichten: 2326	En zeker niet met twijfelachtige nood reparaties de kil op. Of de Noord. Brrr Verstandig besluit om eerst te vervangen. Heeft Noordschans niks liggen? Die zijn wel open vandaag.
	Eat your pie before you die Alleen ingelogde leden kunnen reageren.

Flexibele schroefaskoppeling gebroken 04 okt 2020 08:06 #1213905

Tony2920
Offline
Gebruiker
Berichten: 7432

Even een stok in het hoenderhok gooien.
Is met buitenboord motor naar Warmond varen ook een optie ?

Of van de sluizen naar Noordschans ? In plaats van een sleepje ?
Kwestie van alle opties open te houden.

Niet dat ik een buitenboord beschikbaar heb daarvoor, maar alle aandacht gaat nu naar het oplossen van het probleem met de schroefaskoppeling ( begrijpelijk ).

Maar je kunt vermoedelijk ook met een buitenboord motor het schip veilig verplaatsen.
