Onderwerp: Raymarine Linear Drive Type 2 lekt olie...

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 13:02 #1558897

  • Hans V
  • Hans V's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4518

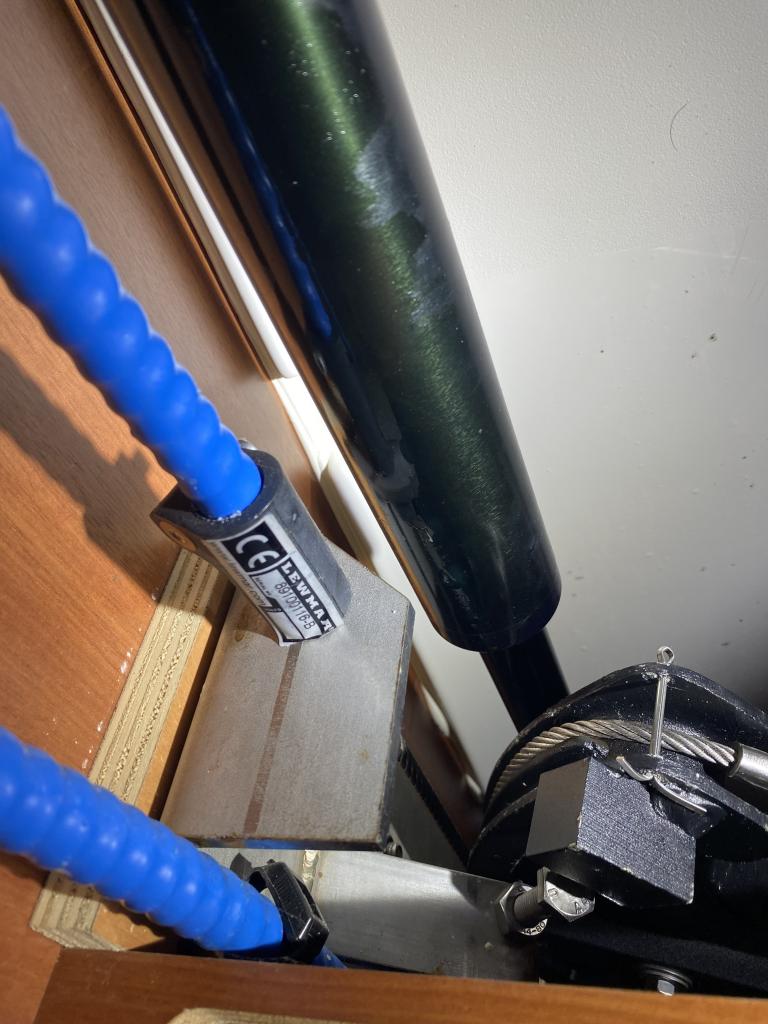

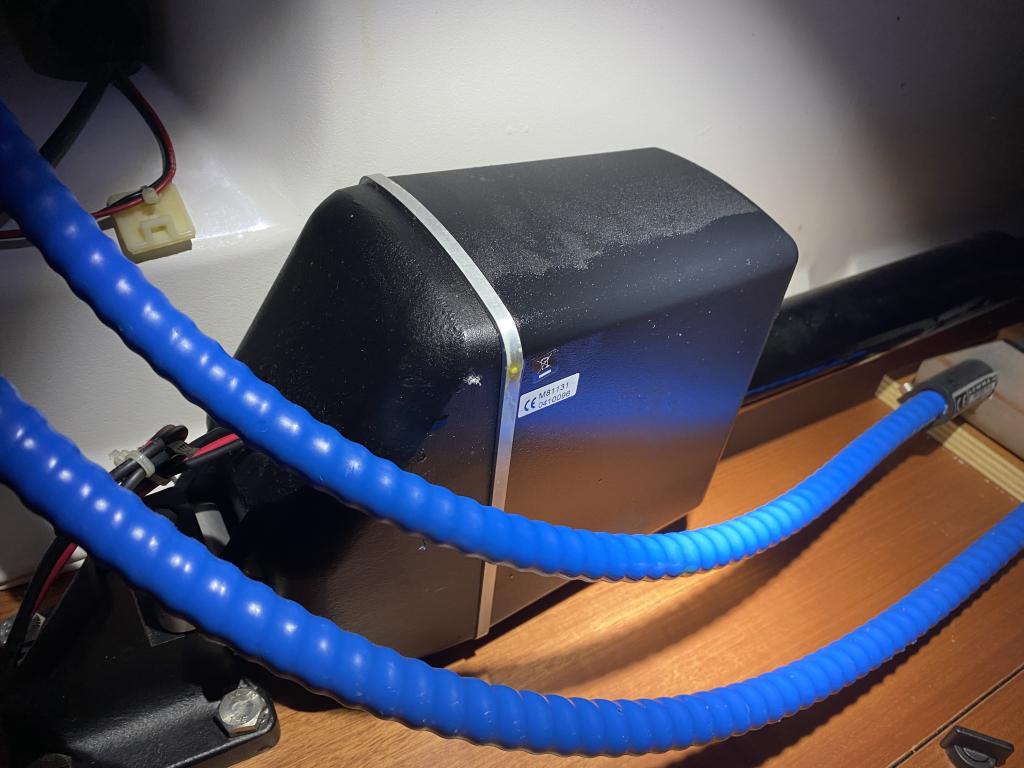

Ik kwam er vandaag per toeval achter dat onze Raymarine Type 2 linear drive (M81131) olie aan de buitenkant heeft zitten. Zowel op de stang als bij de drive behuizing.








De stuurautomaat (met SPX 30 stuurcomputer) werkt nog steeds prima (sinds 2011), maar olie aan de buitenkant lijkt me niet de bedoeling en is ons ook nooit eerder opgevallen.

1. Wie heeft hier ervaring mee? Lekt er een pakking, keerring, o.i.d.
2. Duidt dit op aanstaande problemen, en kunnen we er in dat geval zelf iets aan doen?

Ik kan geen maintenance manual vinden van de drive, wel een opengewerkte tekening met onderdeel nummers.

Bijlage:

Bestandsnaam: LinearDriv...bers.pdf
Bestandsgrootte:163 KB
Dufour 405 GL

www.sailasailing.nl
Laatst bewerkt: 11 mei 2024 13:04 door Hans V.
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 13:28 #1558907

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17058
Er zit geen olie in, hooguit wat vet in de kogelbaan van het deel dat uitschuift. Misschien dat die het warm heeft gehad dat het vet is gaan lopen?
Daar zit een gaatje in om te smeren. Zou een overijverige onderhoudsmonteur toch niet....


Allemaal vergezocht. Kan het niet ergens anders vandaan komen?
Laatst bewerkt: 11 mei 2024 13:35 door holtere.
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 13:33 #1558908

  • RickVis2
  • RickVis2's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 618
Dit zit ook op een gekke plek, zo schuin bovenop de behuizing? Heeft er niets tegenaan gestaan.

Ik zou het schoonmaken en kijken of het terugkomt.
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 13:40 #1558910

  • Kock1964
  • Kock1964's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5440
Ik heb exact dezelfde versie maar dan de 'long'. Heb een oude uit elkaar gehaald en kan bevestigen dat er geen olie in zit. Wel wat smeer. Er is ergens anders vandaan geknoeid denk ik, wat eerder werd gesuggereerd.
René
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 17:45 #1558951

  • Sailabout
  • Sailabout's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1378
Correct, de lineair drive is juist géén hydraulic drive, geen olie wel hardnekkig vet :) .
V1122 Silmaril - www.sailabout.nl/Blog/
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 17:48 #1558952

  • Hans V
  • Hans V's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4518
Ik heb net nog even goed gekeken (was vanochtend met een andere klus bezig), het vet lijkt uit de doorvoertule (35 in de pdf bij mijn openingspost) te komen. Is nu een dunne plakkerige film op de onderkant van de buis en kunststof behuizing.

De vloeibaar geworden vet verklaring lijkt me de meest waarschijnlijke. Het zit er dan al even want dit seizoen hebben we nog geen omstandigheden meegemaakt die normalerwijze het uitlopen van het vet kunnen veroorzaken.

Boven de drive zitten geen onderdelen die vet of olie kunnen lekken.

Ik zie op de tekening geen smeergaatje Holtere, of was dat een grap?

@RickVis2: De foto is van onderaf genomen, het glimmende deel van de behuizing zit aan de onderkant.

Al met al geen risico dat de drive binnenkort droog loopt dus.
Dufour 405 GL

www.sailasailing.nl
Laatst bewerkt: 11 mei 2024 17:50 door Hans V.
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 17:57 #1558955

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17058
Ik zie op de tekening geen smeergaatje Holtere, of was dat een grap?

Nee, geen grap maar een gaatje van 2 mm of zo zou ergens in die zwarte pijp moeten zitten bij de behuizing.
Ik heb vanmiddag nog eens gezocht op smeermiddelen voor dit systeem en vind daar dat een 2000 drive gemonteerd wordt met: TOPAS AK50(KLUBER) ULBRICH KFT. (ruim 200,- per kilo)
Verder lees ik dat je kunt smeren met siliconenspray of met grafiet spray. Iets anders zal niet werken door zo'n gaatje!
Een definitief smeeradvies hoor ik graag!

Dat AK50 wordt blijkbaar dus gebruikt voor montage en zal handig zijn om de kogels erin te krijgen.
Misschien dat Accelerate meer weet, die heeft er ook mee zitten hobbyen?
Laatst bewerkt: 11 mei 2024 17:59 door holtere.
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 18:17 #1558958

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17058
Het zou kunnen dat dit smeergaatje binnen de behuizing zit?
De vraag is dan ook of dat het slim is om te smeren, je komt dat niet tegen in de manuals?
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 19:10 #1558963

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18343

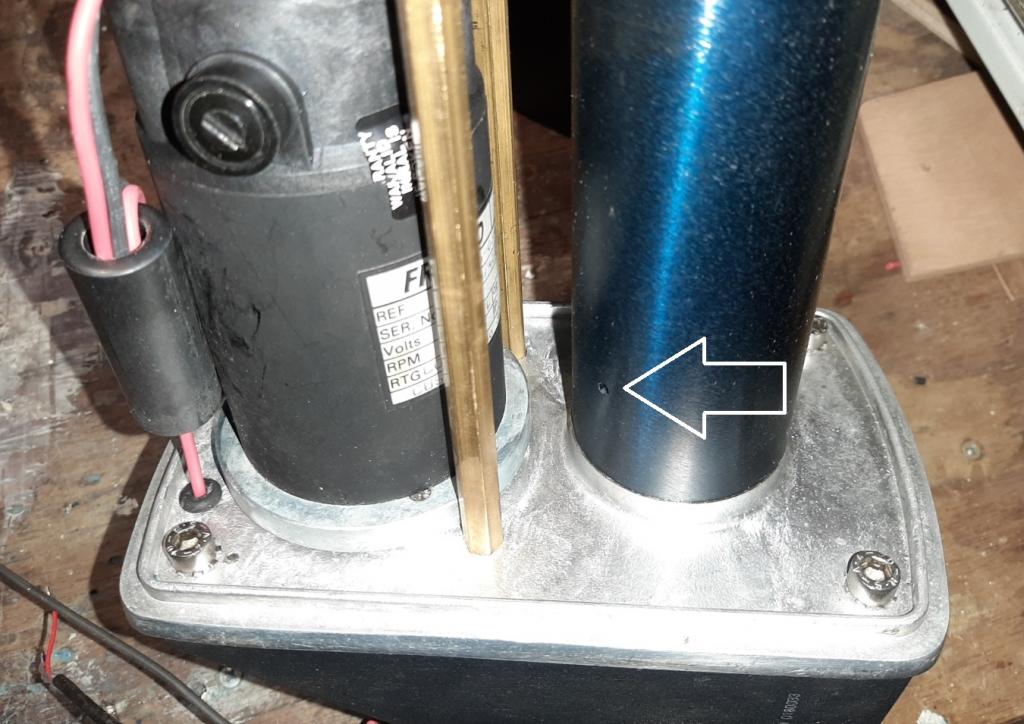

Voor het bereiken van het smeergaatje moet je de kap inderdaad verwijderen, zie deze foto:



In het service manual staat vrijwel niets over de mechanische aspecten van deze drives, zie de bijlage. Blijkbaar wou RM dit zelfs niet delen met zijn dealers / service centers. Online is er inmiddels genoeg over te vinden natuurlijk.

@Holtere: wat is je bron voor het type vet dat gebruikt moet worden?
Bijlagen:
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 19:17 #1558965

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17058
Ik ga er vanuit dat de poster een medewerker is van Raymarine
Blijkbaar wordt dat gebruikt bij de montage van een st2000 drive:
forum.raymarine.com/showthread.php?tid=4538
Laatst bewerkt: 11 mei 2024 19:18 door holtere.
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 19:31 #1558970

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18343
Klopt de mods zijn / waren daar medewerkers van RM. Maar de ST2000 is wel een andere drive dan de Type 1 en Type 2's. Met name de duur en de grootte van de belastingen zal flink lager liggen. Geen idee of dat ander vet vraagt echter. Ik heb eens een RM Q047 drive gemonteerd met gewoon Kroon Oil kogellagervet en dat heeft prima gefunctioneerd. Maar ook dat zegt niets over de bruikbaarheid in de Type 1 en 2 drives.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 11 mei 2024 19:32 #1558972

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17058
Het type lagering komt toch wel overeen lijkt me?
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 12 mei 2024 01:26 #1558995

  • Hans V
  • Hans V's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4518
Dank voor de service manual en foto Timo. Die had ik zelf nog niet gevonden.

Ik ben wel benieuwd wat voor vet uiteindelijk (ook) geschikt is voor de smering, en of het raadzaam is om zelf iets aan te vullen. En zo ja, met welke hoeveelheden.

Er zijn een paar zaken aan boord waarover ik me verbaas dat ze het na al die mijlen nog steeds zonder haperen doen. De linear drive van de autopilot is daar één van.
Dufour 405 GL

www.sailasailing.nl
Laatst bewerkt: 12 mei 2024 01:27 door Hans V.
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 12 mei 2024 01:33 #1558996

  • Kock1964
  • Kock1964's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5440
Hans V schreef :
Dank voor de service manual en foto Timo. Die had ik zelf nog niet gevonden.

Ik ben wel benieuwd wat voor vet uiteindelijk (ook) geschikt is voor de smering, en of het raadzaam is om zelf iets aan te vullen. En zo ja, met welke hoeveelheden.

Er zijn een paar zaken aan boord waarover ik me verbaas dat ze het na al die mijlen nog steeds zonder haperen doen. De linear drive van de autopilot is daar één van.

Onze lineaire drive vaart al 20k mijl probleemloos. Overigens is er nooit een druppel vet uit gelopen, ook niet bij voortdurend 30 graden buiten temperatuur.
René
Alleen ingelogde leden kunnen reageren.

Raymarine Linear Drive Type 2 lekt olie... 12 mei 2024 09:21 #1559033

  • Waterblok
  • Waterblok's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5381
Dit draadje beschrijf ik het vernieuwen van de planetaire wieltjes in de Type 1 lineaire drive.

Aangepast naar type 1
Laatst bewerkt: 12 mei 2024 10:00 door Waterblok.
