Onderwerp: Transducer voor dieptemeter

Aandtsystems in de uk levert nog steeds transducers met kleinere diameter. Ik heb 2 seizoenen geleden een nieuwe in het bestaande kleine gat gemonteerd. Is origineel b&g specificaties, even checken dus of dat compatibel is, anders ook klokje er bij bestellen.

Is die houten spie speciaal gemaakt om een transducer in te steken? Of heb je een stuk weggezaagd?

Geen idee van kleine transducers, maar misschien kan montage anders?

Bij mijn hout-epoxy romp heb ik van binnenuit het hout weggeschuurd tot op het glasweefsel dat de buitenkant vormt.
Nadien de ontstane diepte opnieuw gevuld met laagjes glasweefsel.
De transducer vastgezet met kit.
Geeft zijn signaal nu perfect door de romp heen.

“Aandtsystems“? Als ik erop google vind ik niet iets over transducers… typo?

ILEX
Ik heb een aantal jaren geleden de romp kaal gehad. Ik wist dat er een stuk hout voor de kiel zat waar de transducer in zat. Ik heb dat eruit gezaagd op de lijm/kitnaad. Daarom weet ik dat de oude sensor 32mm in diameter is.

Ja ik ben op zoek naar een andere montage als ik geen kleine transducer vind.

De boot heeft een massieve kielbalk met een hoogte van ca 15cm. De planken naast de kielbalk lopen in het voorschip te vertcaal om een transducer op te plaatsen.

A and T systems misschien?
Of A&T systems ?

A

Gevonden:AandT instruments heeft Depth sensor 32mm housing …. Zijn wel prijzig

Folkboot schreef :
Excuus, moet zijn aandtinstruments

Zou dit wat zijn:

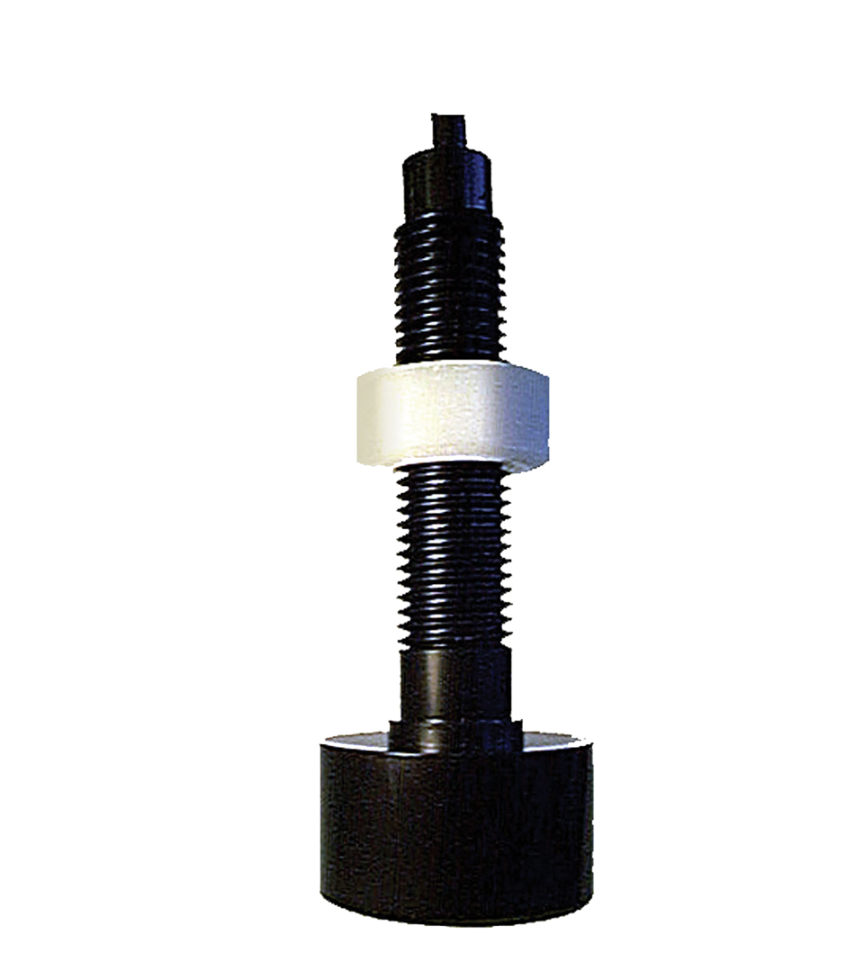

Nasa 150kHz Depth Transducer





Nasa 150Khz Depth Transducer
Replacement depth transducer with 7m of cable.
• Supply voltage: 12V DC
• Power consumption: nominal 120mA
• Power output: 100w + pulse
• Operating frequency: nominal 150kHz
• Dimensions: Length Overall: 106mm, Face Dia: 38mm, Thread Dia: 16mm
Suitable for use with Nasa Clipper, Target & Stingray instruments.
For In-Hull mounting kit see product code: 220035, for Thru-Hull mounting kit see product code: 220048

procentje20 schreef : Ja, maat en prijs zijn goed. Maar ik las in specificaties dat deze transducer bij 80cm begint te meten, dat zou 30 cm te weinig zijn omdat ik hem 50 cm boven onderkant kiel monteer. Of heb je andere ervaringen met deze transducer.

Folkboot schreef :
Ik heb er geen ervaring mee. Ik kon me herinneren een hele lange dunne transducer eerder in mijn handen te hebben gehad. En moest even googlen om hem terug te vinden. Ik heb er nooit mee gevaren.

Folkboot schreef :

Hoe werkt dat eigenlijk; wat bepaalt de minimum meetbare diepte in een systeem? Wat wordt daarbij door de transducer bepaald en wat door het instrument?

Als je graag op de limiet zeilt... Anders is die 30cm extra een ingebouwd veiligheidje

Ilex schreef :
Nee, in de praktijk werkt het niet als een ingebouwde veiligheidke:
Bij de Nasa Clipper in mijn boot gaat vanaf 40cm diepteaanwijzing (gever zit 40cm onder water, diepgang van de boot is 80cm) gaat de meter langzaamaan weer meer aanwijzen. De aanwijzing staat meestal rond de 1 meter onder de kiel.
En daar heb je precies niks aan: je moet continu naar het display staren om te zien dat het mis aan het lopen is, als je al kunt onderscheiden dat het foutaanwijzing is i.p.v. dat het weer dieper wordt.
Dat schiet voor geen meter op.

Je hebt gewoon niks aan de uitlezing als het ondieper dan 1 meter wordt, en dat is exact wanneer je 'm nodig hebt.

Folkboot schreef :
Die minimum diepte gaat niet over de transducer, maar over de zender/ontvanger.

It Paradyske schreef :
Bij dit product zitten alle drie de functies transducen/zenden/ontvangen toch in een component die door Nasa aangeduid wordt als transducer?

Nee, er zit een coaxkabel aan die naar de zender/ontvanger gaat.

Dus het kastje waar ik de coax inplug bepaalt het bereik? Is het niet de frequentie van de “transducer” die het bereik bepaalt?.

Klein beetje, maar vooral het kastje.

It Paradyske schreef :
Dat klinkt hoopvol.
De nasa 150kHz tranducer zou moeten werken met mijn oude Navman 100 multi. Ook Navman zou met 150kHz werken. In de handleiding van de Navman 100 zag ik een instelmogelijkheid van de dieptemeter. Ik weet nu dat het de zender/ontvanger is. Minimale meting van 4, 2.9 of 1.8feet. Met die laatste heb ik de waarde die ik zoek.
Enkel een praktisch puntje dat nasa een male coax connector gebruikt en op mijn navman een female tulp zit. Dat kan ik eenvoudig aanpassen. Ben benieuwd…

Kan dit kloppen?

Oh, die instellingen kan ik me niet herinneren.

Wellicht vind je nog een 2e hands transducer van Navman. Een forumlid alhier heeft in april zijn Navman-set vervangen. Ik heb hem net een pb gestuurd aangezien ik interesse heb in het schoepje van de log. Onderweg naar de winterhaven deed hij het nog en bij het uit het water halen was het verdwenen, balen.

Maar goed, mocht ik nergens een schoepje kunnen vinden dan moet ik helaas een nieuw setje kopen. Dan zou ik je weer evt. aan de diepte transducer kunnen helpen

@Hurley Girly en heb je je schoepje van je log nog kunnen vinden?

Ik heb er (paar jaar geleden) met veel moeite nog ergens op een obscure site een kunnen bestellen.
Maar goed.. Mijn vraag...

Ik heb een werkende diepte transducer en min of meer werkend log met schoepje... maar display is onleesbaar geworden door slijtage.

Ben dus op zoek naar een (evt defecte, maar intacte behuizing) Navman multi 100 klokje

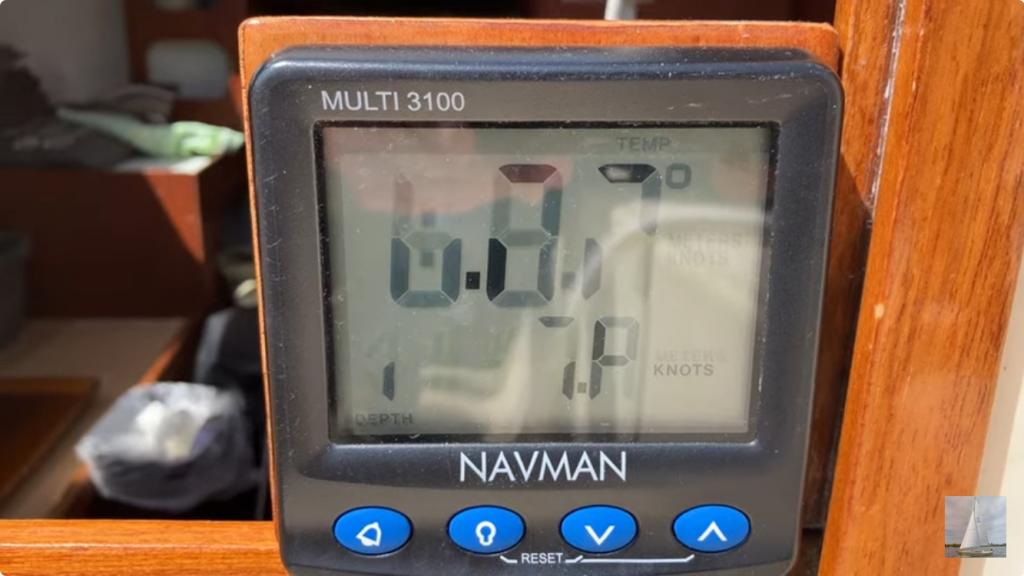

Ziet dat er zo uit?
Zo ja, dit is op te lossen.

Alles is op te lossen, moet je het wel zelf doen. Blijft oude elektronica.
Ik denk dat niemand 20-30 jaar oude klokjes voor je gaat opknappen.

Bij het repaircafé doen we dat met liefde.
