Onderwerp: AIS-Gps gebruiken in WinGPS

is de Carbon, de mijne is de nieuwe Graphene.

overigens de pikzwarte jonge Labrador van de Sailshop in Medemblik heet ook Carbon!

Mag Kniest zijn zaken wel eens beter op orde brengen, ben hier begonnen
www.georgekniest.nl/Catalogus/...raphene/product.aspx


even de manual gepakt daar staat
VHF Antenna connector = BNC (Female)
GPS Antenna connector = TNC (Female)
USB B serial data (USB mini connector)
Combined NMEA 0183/DC power connector
NMEA2000 connector
VHF Radio = FME (Male) -GRAPHENE+ only

DUS moet die uSB te gebruiken zijn.
Klagen over WinGPS moet je bij Stentec doen

Baasklusje schreef :
Klus,

In de Nederlandse handleiding op blz.5 staat dat de Gele en Grijze draad NMEA-TX zijn. Hier komt gewoon 38K4 uit.

Ik maak zo'n handleiding voor de kat z'n viool?
GROOTE LETTERS, tabel met lijntjes, hoe wil je het hebben?
Of zat er geen NL handleiding in?

WADnWIND schreef :
dat is dezelfde 38k4 die uit de USBdraad komt, en die móet op 38k4 zoals jij altijd terecht opmerkt.
mijn oude mux lust geen 38k4, alleen 4800.
dus ik heb niets aan die Gele en Grijze draad.... die bungelen los (met een lasklemmetje erop) in de meterkast.

Baasklusje schreef :
Tjonge....
In de nieuwe miniplexen kan je prioriteiten instellen of rangorde

Baasklusje schreef :
Je kunt dit signaal toch via serieel of usb rechtstreeks naar je pc toe brengen? Deze compoort koppel je vervolgens dan weer met het gpsvakje in WinGPS. (kost je wel weer een compoort of usb-poort).
Ik weet alleen niet als je de baudrate bij de gpsontvanger in WinGPS op 38k4 zet of het signaal wat op 4800 binnenkomt nog wel normaal verwerkt word.

WADnWIND schreef :
de mijne is een antieke, nog uit de tijd dat Meindert nét had leren solderen

Baasklusje schreef :
Tja, de wet van de remmende voorsprong, hé

vandaag weer verder geknutseld:

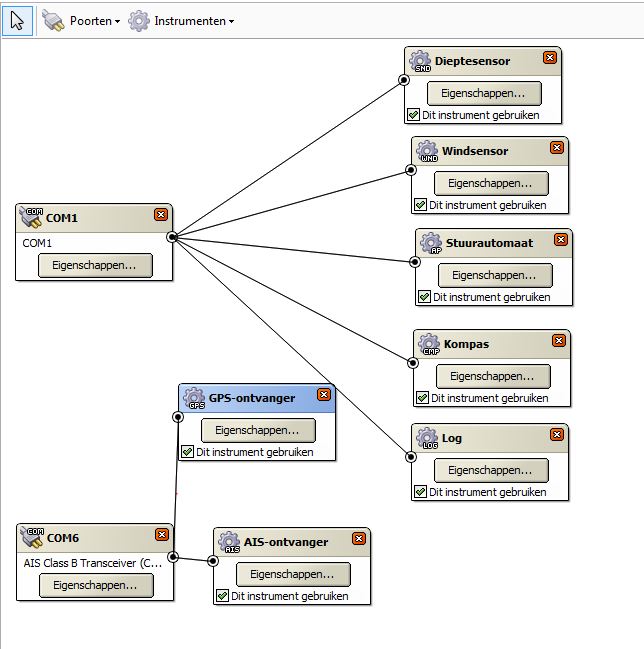

- eerst de AIS -met-GPS aan COM6 gehangen in WinGPS, dus het Instrument GPS is daar verhuisd van COM1 naar COM6



- vervolgens gekeken met WinGPS NMEA monitor of er ook GPSberichten binnenkomen: Neen dus, alleen AIS berichten te zien. De log:

!AIVDM,1,1,,A,E02E340W6@1WPab3bPa200000000:uoH?9Ur000003v010,4*5C
!AIVDM,1,1,,A,B39cVE008`66I07Sjm0:SwaUWP06,0*47
!AIVDO,1,1,,,B3`hpN00085nqwWS7CeVWwa5oP06,0*79
!AIVDM,1,1,,B,13aEP>wP0uPH;PfN?f@MowvV2@;:,0*4B
!AIVDM,1,1,,A,13aDrq@P000FNo6N=A9r`OvV20R?,0*6A
!AIVDM,1,1,,A,13`k6v8P000G;`jN7cq9Awv`25A`,0*15
!AIVDM,1,1,,A,H3`fLflTCBD6HnD@5Pnili000000,0*7F
!AIVDM,1,1,,B,33aDrTmP00PG6b6NBGwTlOv`2001,0*30
!AIVDO,1,1,,,B3`hpN00085nqw7S7CeVWwb5oP06,0*1A
!AIVDM,1,1,,A,402E3:0000HttPGEahN7pi701l2s,0*34
!AIVDM,2,1,5,A,53A>DN42BCI`uTuc:20p`u8B1:2222222222220Q9`R7<5dA0AQ4QA1jCQp8,0*22
!AIVDM,2,2,5,A,3l1DPE2Ck`0,2*64
!AIVDM,1,1,,B,13`gl200000G2@pNBVaM4Idb05A`,0*22

Vervolgens met ProAIS2 naar die data gekeken.

dan zitten er wel RMCtjes tussen. WinGPS weigert dus eenvoudig om op deze COM6 naar GPSberichten te luisteren.....

de log van ProAIS2:
# proAIS2 Started log file at 12:28:09 2013/06/27
#
$GPRMC,102812.00,A,5246.13652,N,00507.12466,E,0.010,,270613,,,D*7E
!AIVDM,1,1,,B,13aI;8wP0aPHK98N@e3P8?vH287:,0*1E
!AIVDO,1,1,,,B3`hpN00085nr7WS7CEVWwV5oP06,0*2D
!AIVDM,1,1,,B,13aL>ggP0iPGswlN81090gvH2@7H,0*68
!AIVDM,1,1,,B,13aGFpOP1BPH8OTN;rpELwvD25Ah,0*75
!AIVDM,1,1,,B,13aDrjpP1:PGAiBN55<72wvH2H7c,0*5C
$GPRMC,102813.00,A,5246.13652,N,00507.12463,E,0.030,,270613,,,D*78
!AIVDM,1,1,,B,13aEO4HP0vPGpMDN@Mm8uwvH2D3v,0*51
!AIVDM,1,1,,B,E>jN6<0W6@1WPab3bPa2@LtP0000:uoH?9Ur000003v010,4*27
!AIVDM,1,1,,B,13aDrqUP0SPGTjHN<2tL4OvJ287w,0*73
!AIVDM,1,1,,B,13aGFPhP?w<tSF0l4Q@>4?wv0h80,0*27
$GPRMC,102814.00,A,5246.13653,N,00507.12453,E,0.008,,270613,,,D*76
!AIVDM,1,1,,A,13aI8VhP00PH>>tN9t>00?vL20Rh,0*36

Baasklusje schreef :
Vreemd, ik had toch echt verwacht dat WinGPS het op deze manier wel zou doen. Misschien toch maar even bellen met Stentec.

d32 gebruiker schreef :
Aanpassen Baudrate GPS hadden we al gehad in dit draadje??

WADnWIND schreef :
de baudrate van AIS en GPS is hetzelfde want het is één apparaat met één USBstekker.
In WinGPS heeft een instrument geen baudrate, dat kan je alleen bij een Poort opgeven. In dit geval 38k4, voor zowel AIS als GPS.
Dus aan baudrates kan het niet liggen.....

Baasklusje schreef :
Oké

Mogelijk gebruikt WinGPS helemaal geen RMC maar bv GGA.

als de oude GPS aan COM1 hangt zie ik (naast andere types) ook de RMC voorbij komen.
En zelfs als WinGPS geen RMC zou gebruiken dan zou die toch wel in de NMEA monitor te zien moeten zijn (als hij binnenkomt)?

Ik zal binnenkort in de AIS-GPS de andere messages eens aktiveren, en kijken hoe winGPS zich dan gedraagt.

Hij moet er mee kunnen werken, waarom je het niet ziet is me geheel onduidelijk, dat je het niet ziet in de nmea monitor is nog vreemder die laat alles zien wat er binnen komt.

Al eens met hyperterminal geprobeerd ?

henkvd schreef :
dat nog niet, maar met NavmonPC, Seaclear en ProAIS2 zie ik die RMC's wel....

Dan heeft hyperterminal ook geen zin als je het in NavMonPC wel ziet.

En op de oude laptop met XP ipv 7, doet ie het daar wel?

FMJ schreef :
die is 400 Mhz, 256Mb geheugen en 9 Gb HD.

krijg jij WinGPS Voyager daarop

Baasklusje schreef :
Seaclear en opencpn wel

probleem opgelost.......

Als in de Graphene de RMC echt aanstaat (en niet uit maar wel zichtbaar in ProAIS2), en dan in WinGPS een GPSinstrument aan dezelfde COM hangen als de AIS, dan gebruikt WinGPS de gps-records uit de Graphene AIS.

De fout zat dus niet in WinGPS (hoewel het leuk zou zijn meer dan 1 GPS-instrument te kunnen aanmaken) maar in ProAIS2, dat wel RMC-berichten uit de Graphene laat zien in de NMEA-monitor terwijl ze er helemaal niet zijn......
Open Source zeker, dat ProAIS2?
