Onderwerp: AIS-Gps gebruiken in WinGPS

in WinGPS Voyager kun je heel makkelijk poorten en instrumenten definieren, en simpel met verbindingslijntjes (drag en drop) koppelen. Dat werkt erg mooi.

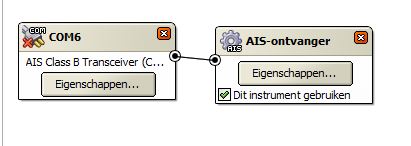

Ziet er als volgt uit, voor wie het niet kent (plaatje uit WinGPS zelf):



Nu zendt de AIS ook GPS-positiedata uit (RMC en andere naar keuze).
Echter, WinGPS trekt zich daar niets van aan, die luistert alleen naar de GPSinformatie op de poort waar de 'echte' GPS aan zit. Op de AISpoort kijkt WInGPS alleen naar AISberichten.
Da's jammer, 2 GPSen is beter dan 1. Bovendien is die in de AIS sneller en nauwkeuriger dan mijn 12 jaar oude Garmin 128.

Iemand een idee of dit op te lossen is?

Het probleem is simpel op te lossen door het blok GPS ontvanger te verbinden met de compoort waar je AIS op zit aangesloten. Ik heb zelf een Watcheye B, daar moet je het GPS signaal aanzetten, het wordt niet automatisch in de NMEA stream meegezonden
Met de NMEA monitor van Wingps kun je eenvoudig controleren of het GPS signaal binnenkomt.
In Wingps moet je bij de GPSontvanger het talker id op GP zetten.
Succes!

Staat je Garmin GPS toevallig op het Garmin protocol ingesteld, en niet op NMEA?
De connectie van de GPS verslepen naar COM6, en ook in WinGPS even het gebruikte protocol aanpassen naar NMEA (Merk: "Standaard NMEA") zou dan moeten helpen.

Ik gebruik zelf WinGPS niet meer om te navigeren maar ik meen me te herinneren dat je AIS en GPS op 1 poort kunt verenigen op deze manier.

Jeroen.

- de garmin staat op NMEA/NMEA, dus die data komt keurig om COM1 binnen.
- talker-ID is GP (van de GPS)

het zijn 2 fysieke poorten, 2 maal USB, de AIS direct met USB op 38400 baud, de GPS etc via Serial-to-USB naar een andere USB op 4800.
Voor Windows zijn het dus ook 2 verschillende COM-poorten, de data in WInGPS gezamenlijk op 1 van de 2 laten binnenkomen kan dus niet, het zijn immers 2 compoorten.... fysiek gescheiden.
Als je de datastroom op de AISpoort in WinGPS bekijkt dan zie je daar geen RMC (etc) berichten, die worden wel verzonden door de AIS (te zien met andere sw) maar WinGPS negeert ze omdat het een AISpoort is.

Baasklusje schreef :
Dat laatste is onjuist :
Hier een print van mijn NMEA monitor in WinGPS, je ziet dat zowel AIS als GPS data binnenkomen in WinGPS :

!AIVDM,1,1,,A,33bdPP50000CRCTMl17p8T760000,0*29
$GPGLL,5205.82124,N,00415.99327,E,155135.00,A,A*66
!AIVDM,1,1,,A,34RD<l0OhKPD;QPMcw95PUQ2013Q,0*45
!AIVDM,1,1,,A,34RD<l0OhKPD;QPMcw95PUQ2015A,0*53
$GPRMC,155136.00,A,5205.82125,N,00415.99319,E,0.080,,230613,,,A*7D
!AIVDM,1,1,,A,19NSAaPuipPBH92MhJ8;aI8F00SH,0*5F
!AIVDM,1,1,,A,139930301qPBduFMgfPs@8w405s<,0*3F

CeesS schreef :
Is dat beide zenders (AI en GP) samen op 1 poort in WinGPS, en komen die GP records van de AIS-GPS of van de losse GPS?

Ik heb dat nl nog nooit gezien, op de ene poort staan alle data uit instrumenten en GPS, op de andere poort alleen AIrecords, terwijl er zeker ook GP-RMC op binnenkomt.....

Dit is de datastream die van de AIS met interne GPS komt, alle andere instrumenten zitten op een andere poort. Weet je zeker dat je AIS zo staat ingesteld dat de GPS data gemultiplext worden? Bij mij was dat niet het geval, ik moest dat zo instellen in de AIS.

Wilde net vragen, kan een poort in WinGPS wel 2 verschillende baudrates aan?

Cees, met jouw oplossing schaalt de AIS de baudrate van GPS ( 4800) op naar 38K4??

CeesS schreef :
in de AIS (CTRX Graphene) staat RMC aan, en als ik met ProAIS2 of NavmonPC kijk naar de datastroom dan zie ik die RMC's langskomen.
Alleen, in WinGPS zijn op precies diezelfde USB/COM alleen maar AISberichten te zien. WinGPS noemt de poort ook een AIS Class B apparaat!

Alle andere data (wind, gps, kompas, log, etc) gaan via een Shipmodul mux en komen dan op 1 poort samen op de PC binnen. Ik kan dus de GPSdata van de echte GPS niet scheiden van de rest, het is fysiek 1 draad (nou ja, + en -)

Anjo schreef :
Ja de GPS data komt op 38400 baud binnen, daar heeft Wingps geen enkele moeite mee

Baasklusje schreef : Poorten hebben nooit de naam van het aangesloten apparaat, ze hebben een nummer (com3, com4 etc.)
Baasklusje schreef : Let op dat sommige multiplexers de talkerID veranderen (bij mij bv, een Raymarine seatalk-nmea omzetter zet er II voor:
$IIVPW,0.00,N,0.00,M*52
$IIVWR,158.0,L,12.5,N,6.4,M,23.1,K*5F
$IIVWT,158.0,L,12.5,N,6.4,M,23.1,K*59
$IIMWD,,T,243.0,M,12.5,N,6.4,M*5B
Overigens herkent Wingps dit, mits je de talker id aanpast.)

De gemultiplexte datastromen kun je aan ieder instrument in Wingps koppelen, per instrument wordt daar de relevante data uitgefilterd.

@Ceess

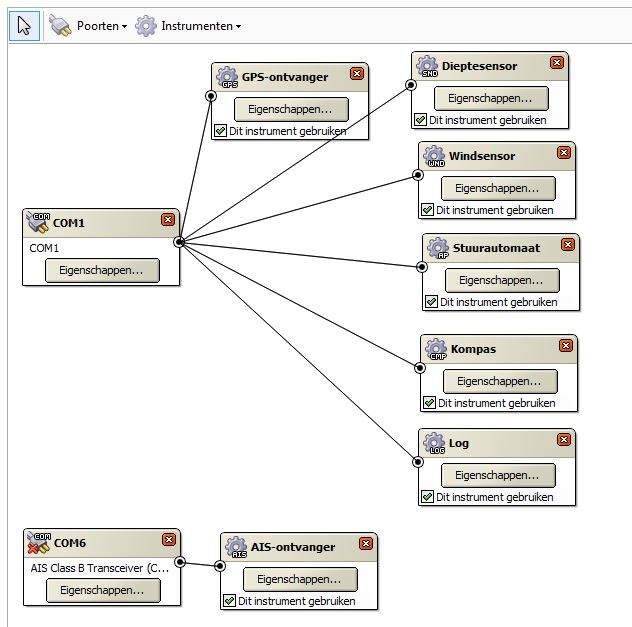

zie in mijn bovenstaande plaatje: daar staat COM6 AIS Class B Transceiver, hier nogmaals dat plaatje:



dus een COM poort met een specifieke naam voor een specifiek device.

Talker-IDs zijn GP en AI (GPS en AIS) dus daar ligt het niet aan.

Ik kan niet 2 verbindingen maken vanuit de AIS, naar beide com-poorten.
En ik kan wel de GPS aan COM6 hangen, maar daar komen de data nu eenmaal niet op binnen (fysiek niet) en bovendien weigert die specifieke AIS-COM6 om ernaar te kijken als het niet AI heet....

Baasklusje schreef : Je moet het Wingps concept goed begrijpen om je apparatuur goed aan te kunnen sluiten. Waarom zou je een verbinding maken vanuit de AIS naar beide com poorten ?
Wingps kent poorten en instrumenten. Op een poort kan (hardwarematig) een hele serie gemultiplexte data aangeleverd worden. Een poort is (softwarematig) voor Wingps niet instrument specifiek, per instrument wordt alleen die data gebruikt die voor dat instrument nodig is.
Als je de interne GPS van je AIS wilt gebruiken, moet je het GPS instrument aansluiten op com6.
Als daar geen GPS data op staat, is dat geen Wingps probleem maar een probleem van je AIS apparatuur.
Ik kan je verzekeren dat het goed kan werken, ik heb meerdere AIS installaties gehad met meerdere versies van WinGps, en het heeft altijd prima gefunctioneerd. Mijn vorige AIS ontvanger had een ingbouwde multiplexer, en alle NMEA data kwam gemultiplext met het AIS signaal binnen. Alle Wingps instrumenten stonden in die situatie op 1 poort.

Baasklusje schreef :
Dit komt er uit de CTRX graphene:


!AIVDO,1,1,,,B3`j5;000@4DTk6=`uVHswh5sP06,0*53
!AIVDO,1,1,,,B3`j5;00004DTkV=`uRHCwhUsP06,0*17
$GPRMC,121434.00,A,4325.97359,N,00346.57059,E,0.029,242.67,220613,,,A*6B
$GPGBS,121434.00,2.7,2.3,3.5,,,,*42
!AIVDM,1,1,,B,D02;bN1G@Lfq6DM6Et@u6D0,2*54
!AIVDO,1,1,,,B3`j5;00004DTn6=`uNFowiUsP06,0*4D

OpenCPN heeft hier geen moeite mee

Topic verplaatst naar "Reisvoorbereiding en veiligheid" --> Elektronische navigatie

CeesS schreef :

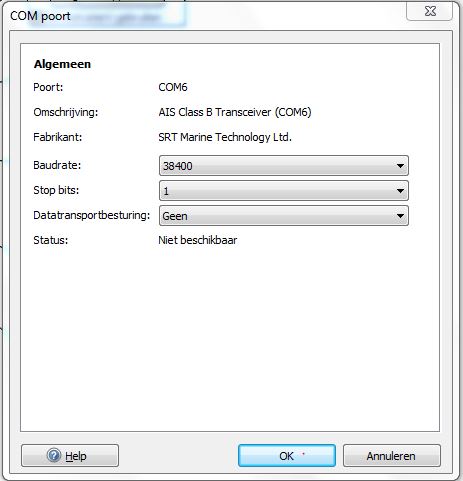

Ceess, als je nu even de moeite nam naar het door mij geposte plaatje te kijken dan zie je dat WinGPS WEL een instrumentspecifieke poort voor AIS aanmaakt. Dat staat daar echt. Als ik de eigenschappen van die COM6 aanklik krijg ik dit:



wat voor bewijs wil je nog meer?? Dat is een Device-specifieke COMpoort.
En die COM poort (in WinGPS) lust alleen AI berichten. Zoals WadnWind hierboven laat zien zijn er wel degelijk Gpsberichten in de datastroom uit de AIS, maar WinGPS laat die NIET zien, die filtert alles weg wat niet AI is. Met ProAIS2, met NavmonPC, met Seaclear zie ik ze wel, in WinGPS zie ik ze Niet.
Het is eigenlijk nog veel gekker: WinGPS laat nu bovenstaande COMpoorten zien. De USBstekkers zitten er niet in (van AIS en van de rest). En dus laat Windows/Configuratiescherm helemaal geen ene poort zien, ze bestaan op dit moment helemaal niet. Maar WinGPS vindt dat ze er wel zijn.... met status 'niet beschikbaar'
Ik weet niet hoe ik het nog duidelijker moet uitleggen......

Baasklusje, je snapt mijn uitleg niet. Op jouw com6 is je ais transponder aangesloten, dat wordt gemeld bij je comport. Dat is de INPUT in wingps. En zoals Wadnwind aangeeft, hoort daar ok GPS Iinfo bij te zitten. En via de interne multiplexer kan daar nog veel meer NMEA data bijzitten.

Softwarematig maakt Wingps instrumenten aan. Dus het AIS instrument dat je ziet in het instrumentbeheer heeft niets meer met de hardware te maken, maar hier worden de AIS signalen verwerkt voor de weergave. En net zo werkt het software GPS instrument dat je aansluit op dezelfde poort. Hiermee kan Wingps je positie in de kaart weergeven.

Zie verder www.stentec.com/anonftp/pub/wi...ps5pro-manual_nl.pdf

Zeg Klus,

Wat zegt Wouter Kuik hierover? (van Stentec)

CeesS schreef :
Ceess,
ik snap het allemaal prima, mijn installatie aan boord is een heel stuk complexer dan die op de meeste bootjes..... Ik snap het verschil tussen echte instrumenten en de instrumenten in WInGPS (die simpel weergeven zijn van bepaalde typen NMEA berichten).

Even reageren op je stellingen:
Je zegt: op com6 is de transponder aangesloten en dat wordt gemeld bij de compoort en dat is input voor Wingps.
Wat ik hier zie: een PC zonder com6 in de Configuratie/Apparaatbeheer (want de USB van de AIS) zit er niet in. TOCH zegt Wingps dat er een AIS Tranceiver op COM6 zit (die nu niet beschikbaar is). WinGPS heeft dus een eigen mening over de COMpoorten, en gaat niet af op de info die de windows over de poorten heeft. WinGPS 'ziet' ook COMpoorten die er niet zijn in WIndows, en ziet andere niet die wel bestaan. Daar heeft overigens meer software last van (RAK, Tactictool).

Ik heb al 5 keer gezegd dat er naast de AISrecords ook GPSrecords uit de AIS komen. Ook WadnWind heeft dat laten zien. Geloof nu eens dat die er gewoon zijn. MAAR WIngps kijkt daar niet naar, laat ze niet eens zien in de NMEA stream. Als ik de gewone Garmin GPS (op een andere COM) uitzet gaat WInGPS mopperen dat er geen GPSdata binnenkomt. Die komen wel binnen, maar op de COM waarop WinGPS er niet naar kijkt, want WinGPS meent dat dat de AISpoort is.

Een oplossing zou kunnen zijn om een 2e GPSinstrument te maken in WinGPS en dat aan de COM van de AIS erbij te hangen. Helaas Helaas staat WinGPS van elke soort maar 1 instrument toe, je kunt geen 2e GPS-instrument aanmaken in WinGPS.

Overigens staat bij Stentec op het Forum precies deze vraag ('hoe gebruik ik de GPSdata uit de AIS') sinds ruim een half jaar onbeantwoord open; het zal dus niet zo simpel zijn......

WADnWIND schreef :
op de forumsite van STentec staat sinds november 2012 dezelfde vraag va iemand anders. Geen enkele reactie daarop, van niemand, ook niet van Stentec. Het zal dus wel een lastige vraag zijn.....

Dit is mijn instelling. Ik heb zelfs 3x GPS in het systeem (GPS muis op com3, een Garmin76 met alle andere boordinstrumenten gemultiplext op com5, en een AIS transceiver met interne GPS op com38.

WinGPS kan ik, afhankelijk aan welke compoort ik de GPS-ontvanger in WinGPS aansluit, op een GPS signaal naar keuze aansluiten. En dat functioneert.
edit : In een eerdere post heb ik al mijn datastream uit de AIS transceiver laten zien zoals die in WinGPS binnenkomt, en daar zitten gewoon GPS nmea strings tussen de AIS nmea strings

Ceess,

ik zie maar 1 gps in het WinGPS instrumentenschema. Meer tegelijk aanmaken lukt mij daar niet, jou wel? of gooi je een instrument weg en maar je een (andere) nieuwe?
En ook jouw AIS hangt aan een COM die Class B tranceiver heet....
Weet je echt heel zeker dat je de GPSdata daaruit kan gebruiken?
Als je bij Instrumenten de NMEA monitor op de poort van de AIS zet, zie je dan GPS-berichten? Ik niet, hoewel het 100% zeker is dat ze wel binnenkomen.

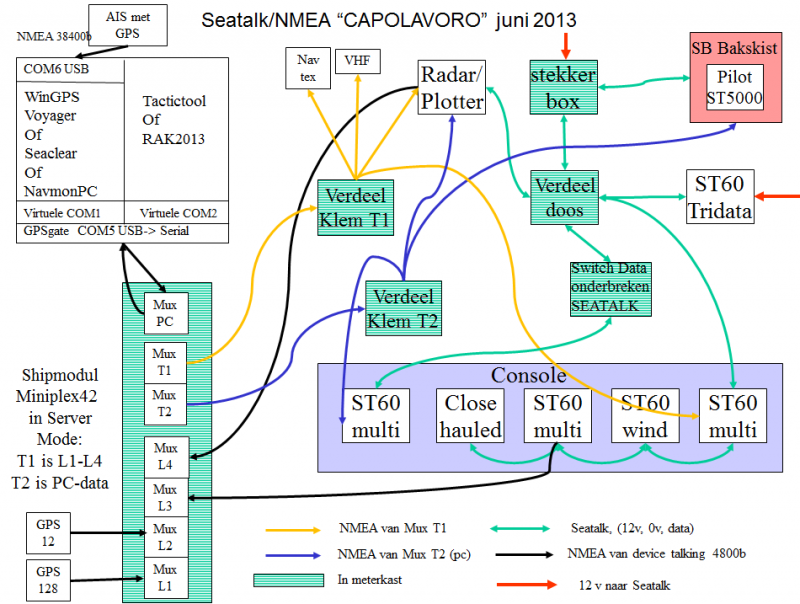

Even als achtergrondinfo mijn hele configuratie, met alle verbindingen en de meeste software.

@Baasklusje : welke windowsversie gebruik je, en welke Wingps? Daar kan natuurlijk ergens een incompatibiliteitsprobleem zitten.
Ik gebruik Windows7, en WinGps5 pro 2013.

CeesS schreef :
Windows 7, WinGPS Voyager versie van 20 juni 2013....

CeesS schreef :
dat heb je gezien en gelogd in WinGPS?
dat kan bij mij niet; de GPSberichten zitten er absoluut bij (te zien met allerlei andere sw) maar in Voyager zie ik alleen de AIberichten op de NMEA monitor....

De AISontvanger in de instrumenten aan de COM1 (bij mij) hangen gaat ook niet ivm de dan onjuiste baudrate.
