Onderwerp: Nieuwe kaarten RWS Vaarweginformatie

Na lang wachten zijn er een paar nieuwe kaarten verschenen op de site van RWS Vaarweginformatie.

Akte wateren. Dat blijken de Lek en de Waal te zijn.

Daarnaast is er eindelijk een kaart verschenen van havengebied Rotterdam. Werkt maar traag. De oeSENC kaarten werken vele malen beter. Maar goed er zit in ieder geval wat beweging in.




Info RWS:

Rijkswaterstaat is momenteel bezig met een vernieuwingsprogramma om de IENC te laten voldoen aan de geldende EU uitvoeringsverordening 909/2013. De eerste nieuwe IENC’s zijn geplaatst op deze site en de komende maanden zullen stapsgewijs de IENC bestanden worden vernieuwd, zodat er een landsdekkende situatie ontstaat. De kaarten zullen waar nodig worden verbeterd en aangevuld. Beschikbare IENC’s van andere vaarwegbeheerders worden tevens gepubliceerd op deze site.

Mét diepte????

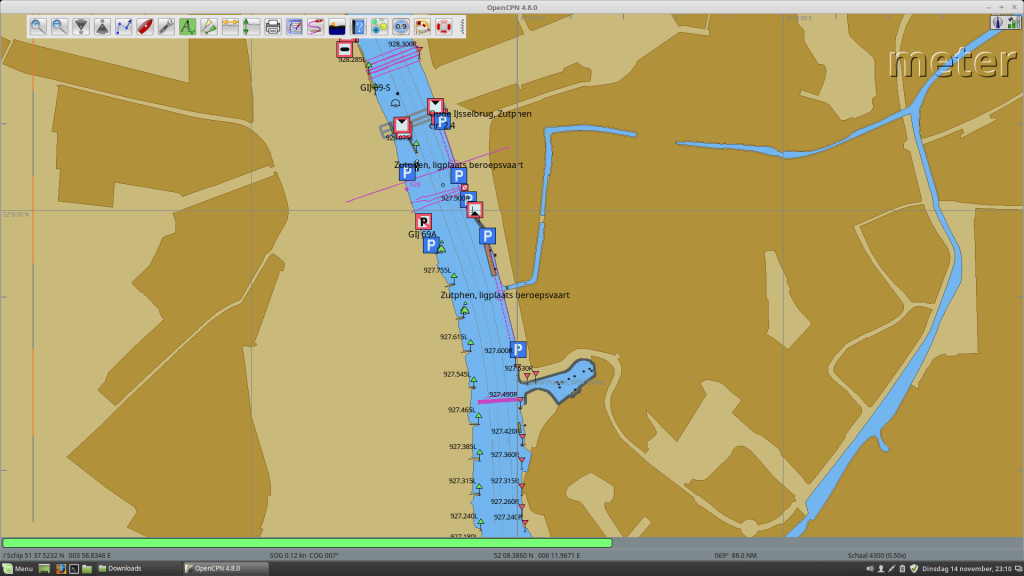

Inmiddels is op RWS vaarweginformatie er weer een nieuwe InlandENC kaart verschenen van de Ijssel.

WADnWIND schreef : Nee. De RWS kaarten zijn nog steeds informatie- en géén naviagtie- kaarten.

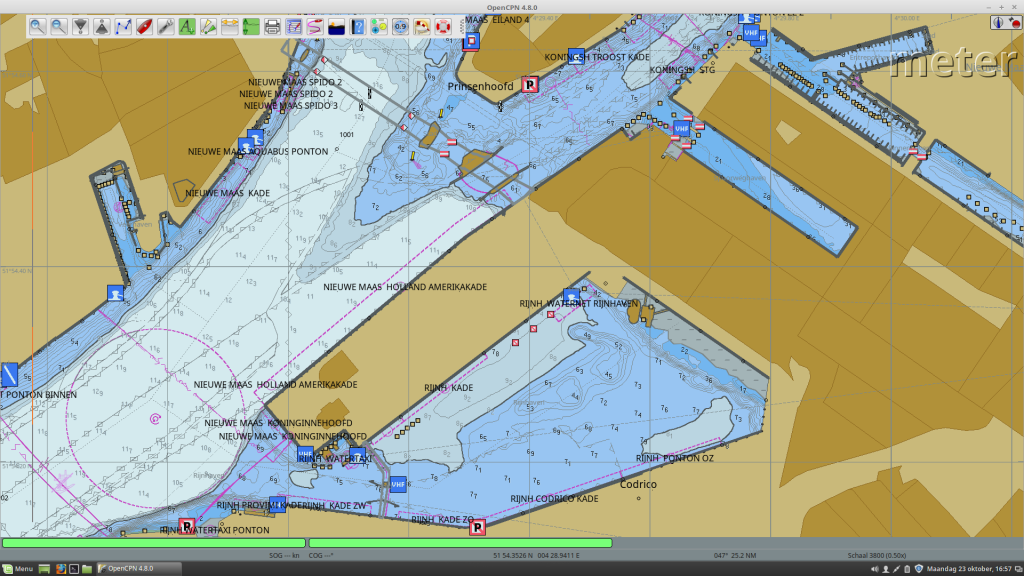

Rotterdam komt nu van het havenbedrijf rotterdam, en heeft wel diepte. Net als de bekende zeeland kaarten natuurlijk.

Kun je al die RWS ENC-kaarten bij elkaar in één map gooien? Ik heb ze nu allemaal in aparte mapjes staan, maar dat is wellicht wat overdreven. (De oeSENC kaarten staan ook in een aparte map en dat wil ik ook zo houden.)

Ja dat mag. Maar misschien is het makkelijker om deelmapjes te maken onder een paraplu map.
In OpenCPN kan je dan volstaan met de hoofdmap (O kijkt ook in sub mappen), maar het updaten van de kaarten is makkelijker. Vooral als je bv ook de duitse binnenvaart kaarten oid wilt gebruiken.

Er is eens een draadje langsgekomen met dieptedata in de vorm van punten.

Zou het mogelijk zijn om deze punten te filteren, af te ronden, gridden en er dan vervolgens terug te laten komen in OpenCPN als bijvoorbeeld userIcons?
Worden die icons door opencpn allemaal direct geladen, of enkel de huidige view?

Pimpel schreef : Ja, dat kan, dan maak je er dus waypoints van met als symbool bijvoorbeeld 2₃ of 1₂

Maar nog mooier is natuurlijk om het als achtergrondkaart te gebruiken, met goed duidelijke kleuren waar voor jou het kritisch wordt
De Waypoints worden allemaal geladen in het geheugen, (kost niet veel snelheid) maar alleen op je view afgebeeld, dat kost wel weer processorkracht.
Verder uitzoemen laat dan echter heel veel punten zien, en daar wordt je gek van.

Leuk, ik ga er eens naar kijken. Kaartje maken is natuurlijk mooier, maar heb in het verleden iets geprobeerd met interpolatie en kri jg het gevoel dat je daarvoor toch wat meer kennis nodig hebt om tot juiste resultaten te komen.

Puntjes sorteren, naar beneden afronden en schrijven (naar gpx?) Moet wel lukken. Icoontjes komen daarna ;p

rooiedirk schreef :
Ik heb de aparte mapjes aangehouden. Dat is wel zo overzichtelijk met updaten. Daarna heb ik een nieuwe chart group "RWS ENC" gemaakt waar de afzonderlijke mappen in gecombineerd worden.

Pimpel schreef :
Ik vaar op het wad, en daar wil je juist niet interpoleren of afronden .
Drie weken terug voer ik over de Hoge Wier, door een geultje van 25 m breed, in het stikke donker. Dat red je niet meer met waypoints met diepte....

Icoontjes kan je maken met bijvoorbeeld InkScape, een open source vector oriented tekenpakket.
Tekeningetje exporteren naar png, met transparantie, op 120dpi, icoontje zelf moet ongeveer 15x15 pixels tot 20x20 pixels zijn.

Als je veel icoontjes hebt in dat vectorformaat kan je ook een batchprogramma gebruiken om alles in een keer naar png weg te schrijven. Of naar verschillende dpi-formaten.

Dank voor alle tips!

Of ik mis het, maar een kaartje/afbeelding is volgens mij altijd geinterpoleerd als je dat baseert op wijd verspreide punten. Voor de veiligheid zou ik dan natuurlijk wel de meest simpele interpolatie toe kunnen passen: waarde overnemen van het dichtabijzinde punt. Maar ja, dan heb je in feite niet meer info dan de punten zelf, toch?

Hier staat alles in aparte mappen in Charts.

Ik schakel uitsluitend die map in, voor het gebied waar ik op dat moment vaar.

De database opbouwen etc. gaat dan veel vlugger dan met meerdere sets. Met meerdere kaartensets tegelijk geef je het systeem een zwaardere belasting.

De InlandENC kaarten geven de diepte aan van de gebaggerde vaargeul. Kun je zien als je deze aanklikt.

Handig is in Linux om twee venster te open. Een voor details dichtbij en een met overzicht van een groter gebied. Zo kun je alles prima overzien.

It Paradyske schreef :
Dat blijkt!

Ik ben vandaag eens aan de slag gegaan, aardige resultaten;


Maar zodra je inderdaad uitzoomt is er niks meer van te maken;


Is daar toevallig op een handige manier mee om te gaan? Eventueel het uitschakelen/switchen tussen user layers automatiseren? Nu kan ik bijvoorbeeld meerdere lagen maken met verschillende 'dichtheid', maar blijft manueel moeten schakelen.

Even uit m'n hoofd. De Amerkaanse inland kaarten gebruiken dubbele 'kaarten'. Een algemene en daarover eentje met de betonning. En alleen de 'kaart' met de betonnig wordt aangepast bij veranderingen.
Je zou dan een Enc kaart met alleen dieptes krijgen die als transparante layer over de basiskaart komt. En O kan wel het aantal dieptes in de kaart reduceren met uizoomen.

Maar een eenvoudige oplossing is dit niet

Helaas niet nee.. Overigens heb ik ook nog geen tool gevonden om (gratis) S-57 formaat te schrijven. Is volgens mij een licentie voor nodig. Om hier nou geld uit te gaan geven slaat natuurlijk nergens op...

Eventueel zoiets; alle punten onder de 2m.

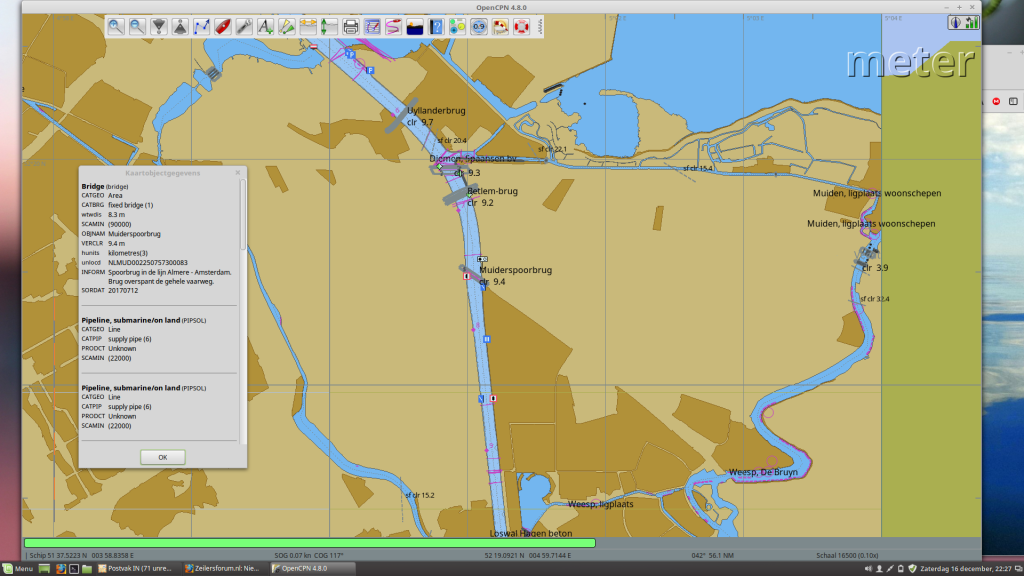

De zojuist verschenen ENC kaart van RWS betreft het Amsterdam-rijnkanaal. Niet zo interessant voor schepen met een staande mast, maar met een gestreken mast kan dit wel handig zijn.

Hoewel de kaarten geen diepte gegevens lijken de bevatten kun je eenvoudig bij object informatie aflezen tot welke diepte betreffende vaarwater is gebaggerd.

In ieder geval wordt aan de uitbreiding van kaarten sets gewerkt door RWS.

Ik probeer wat duitse kaarten te downloaden, maar kan ze niet meer waar ze altijd waren. Weet iemand waar ze nu te vinden zijn???

www.elwis.de/DE/dynamisch/IENC/ voor de inland Duitse wateren.

Groet,

Bram

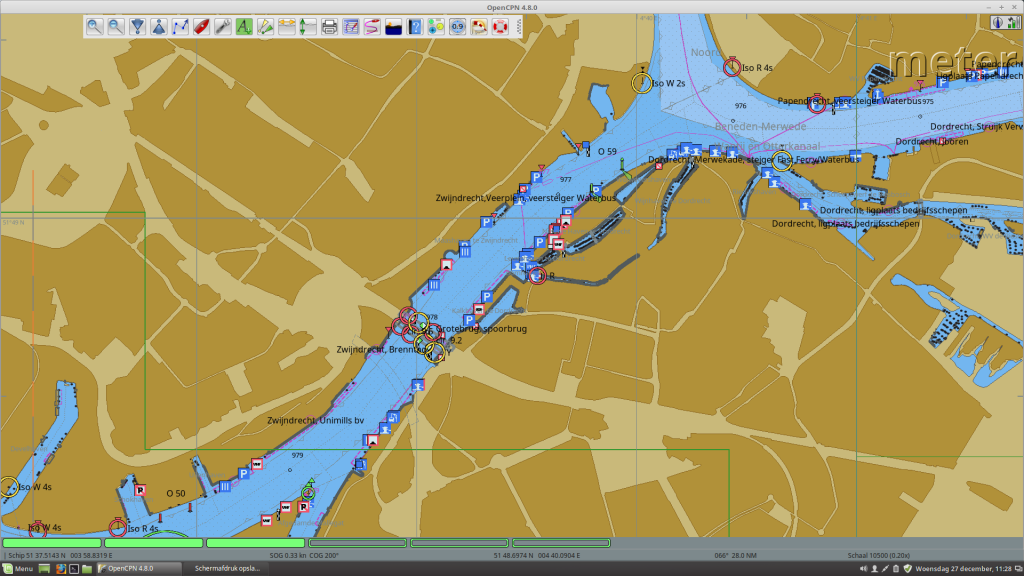

Opnieuw nieuwe inlandENC kaarten van Rijkswaterstaat.

Nu het gebied rond Dordrecht, zoals Oude Maas, Spui, Noord etc. en het ontbrekende deel van het Hollands Diep.

Helaas geen diepte gegevens zoals op de oeSENC kaarten.

Maar goed een groot ontbrekend gebied is nu beschikbaar.

Wel weer vreemd. RWS kaarten zijn inlandENC ook voor de gebieden als Dordtse Kil. De oeSenc kaarten geven wel voor die gebieden diepte gegevens. Hetzelfde geldt voor het Rotterdams havengebied. Kaarten van Havendienst Rotterdam wel diepte gegevens. InlandENC RWS weer niet.

Zaak om bij het varen steeds de meest uitgebreide kaart in te stellen.

Ben benieuwd met welke kaarten de Hydrografisch Dienst gaat komen van het ontbrekende deel van het Hollands Diep en het Haringvliet.

Spui zit er wel bij, echter het Haringvliet (nog) niet.

Er wordt in ieder geval aan gewerkt.

Bram

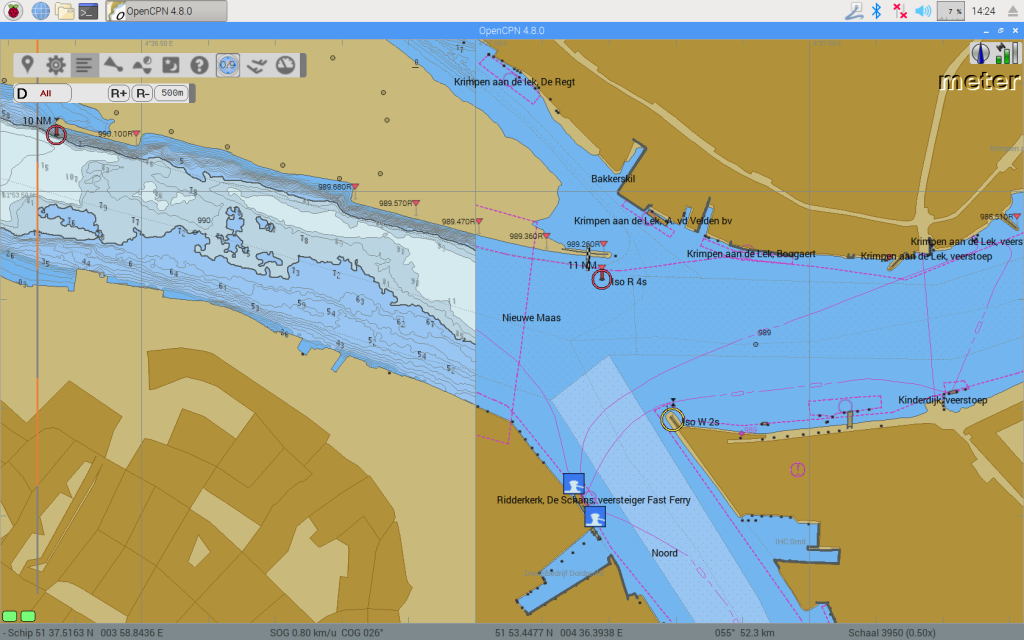

Zie hier het verschil tussen InlandENC RWS en de grens met de kaartenset van de
havendienst Rotterdam.

Nog even een overzicht van mogelijke opties voor ENC kaarten:

De volgende getailleerde kaarten in ENC vector formaat voor OpenCPN
zijn nu beschikbaar:

1. Gratis kaarten:

Zeeland tot en met Willemstad op te halen op RWS site Vaarweginformatie
(wekelijkse update).

Westerschelde nog meer gedetailleerd dan de Westerschelde kaart
van RWS. Vanaf zee tot voorbij Antwerpen. Op te halen op de site VTS-
Scheldt met updates zo om de 14 dagen.

Rotterdam havengebied gedetailleerde kaarten. Site RWS
Vaarweginformatie.

2. InlandENC kaarten (minder detail) ook gratis.

Gebied rond Dordrecht inclusief Hollands diep, Spui, Oude Maas,
Noord, Nieuwe Merwede.

Aktewateren op te halen op de site Vaarweginformatie.

IJssel op te halen op de site Vaarweginformatie

Amsterdam-Rijn kanaal de site Vaarweginformatie.

Verder zijn de Inland ENC kaarten van de belangrijke vaarwegen ook
beschikbaar van de overige Europese landen. Kostenloos.

Voor Frankrijk is dat de VNF. Niet alles is nog compleet. De Seine rivier
komt pas begin volgend jaar.

Duitsland, de Rijn, Elbe, Donau, Moezel etc.

De sites van de betreffende landen staan aangegeven op
Vaarweginformatie van RWS.

3. OeSENC kaarten

Dit zijn de officiele ENC kaarten van de Hydrografische diensten
(vergelijk Nederland 1800 serie)

Zijn beschikbaar voor de OpenCPN kaartplotter software.

Nederland Belgie inclusief de Wadden, IJsselmeer en territoriale
zeegebieden.

UK en Ierland zeegebieden.

Duitsland zeegebieden.

Frankrijk Atlantisch kust

Frankrijk Midd. Zee gebied.

Geheel Noorwegen

Spanje

Kunnen voor een gering bedrag worden gekocht in combinatie met
een fingerprint van te gebruiken computer. Updates zijn voor 1 jaar kostenloos te
verkrijgen.

Wereldwijd zijn er ENC kaarten te verkrijgen in het S63 formaat.
In combinatie met een install en Userpermit. Ook gekoppeld aan een
computer systeem.

OpenCPN kaartplotter software is er voor:

Windows,
Linux
Apple IOS
Android
en ARM zoals de Raspberry PI.

ENC vector kaarten zijn de internationale standaard voor zeekaarten,
zoals die ook gebruikt worden in Ecdis systemen.

Meer gebieden zullen zeker volgen met het oeSENC systeem.

De standaard is gebaseerd op een fingerprint van het betreffende computer
systeem.

Je kunt wel een kopie maken, maar gebruiken is slechts mogelijk op
hetzelfde computer systeem. Dit is een vereiste van de IHO (
Internationale Hydrografische Diensten) om kopieeren te voorkomen.

Tot zover de stand van zaken.

Als er belangstelling voor bestaat kan ik een en ander wel eens
demonstreren op de Wintermeet 2018.


Verder de beste wensen voor 2018 en een behouden vaart toegewenst.

Bram

brambo schreef :

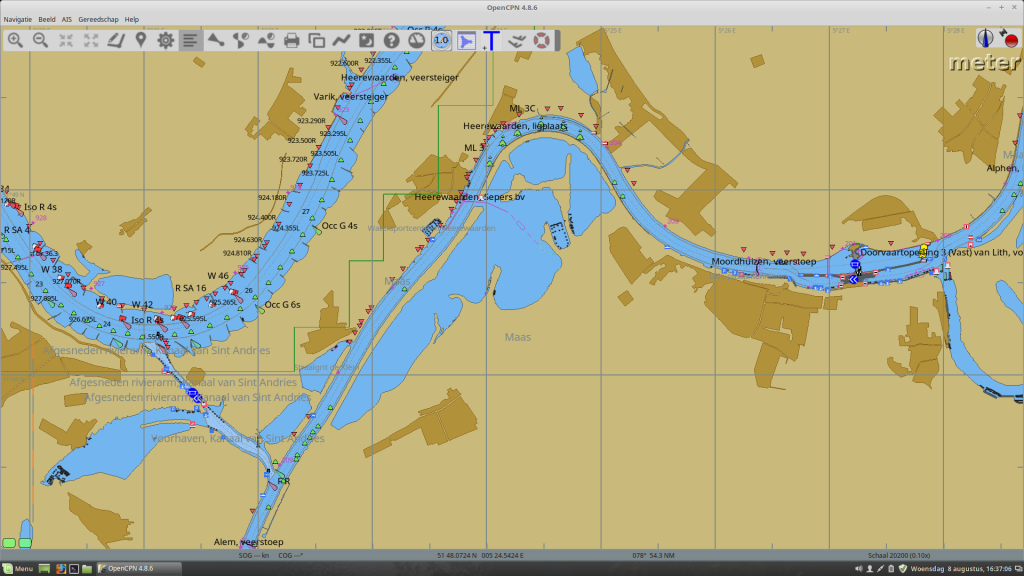

Rijkswaterstaat heeft inmiddels een gedeeltelijk nieuwe InlandENC set Nederland uitgebracht met nu ook de Maas.

Een ander deel moet nog vernieuwd worden. Kaart van havengebied Rotterdam is apart, alsmede het Delta gebied.

Het zijn InlandENC kaarten, zonder gedetailleerde diepte gegevens.

Maar voor de rivieren vaarders mogelijk interessant.
