Onderwerp: Integratie van SignalK in OpenCPN

Alles wat je aantreft in SignalK kun je in allerlei vormen instellen op MxTommy K. Zo'n grafiek voor bijvoorbeeld de luchtdruk lijkt mij ook een erg handig hulpmiddel.

En vergeet niet in SignalK filter applicatie te kijken. Dan kun je alles zien wat er speelt in SignalK.

En omdat het html is, zou je zelf thuis via internet kunnen kijken hoe de "situatie" is op de boot.

Een fantastische ontwikkeling. En met de Canboat toevoeging kun je ook gemakkelijk NMEA2000 er bij integreren.

En alles in Open bron software.

Bram

It Paradyske schreef :
LEUK!!!
Deze aangeschaft:
www.tinytronics.nl/shop/nl/com...v2-esp8266-12f-ch340
En na wat gefreubel meldt ie zich netjes in op de signalK-server van mijn OpenPlotter, en verschijnen de gemeten waardes (analog in aangezet) op de KIP op mijn telefoon.

Degene die deze dingetjes als eerste voorgeprogrammeerd en al, voorzien van sensors, in een stevige behuizing en aansluitingen, en voorzien van een goede handleiding of beter nog een foolproof appje op de markt brengt is spekkoopman. Zorg dat je snel op kunt schalen.

ironman schreef :
Zeker!
Maar zelf bouwen is ook leuk.
Ik zag dat ze bij alibabba en zn veertig rovers voor een euro gaan!

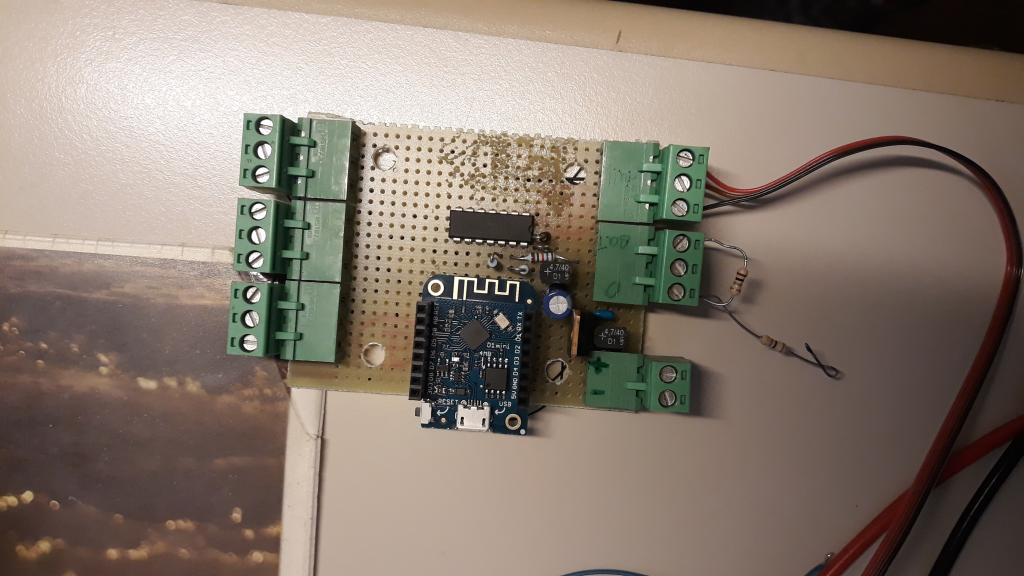

Bij deze mijn signalK-motormonitor:
Meet stroom (spanning over de shunt)
Rpm via hallsensor
En heeft nog 3 aansluitingen voor onewire temperatuuropnemers.

Koppelt dus via WiFi van Openplotter, en display via Kip.
Alleen de onewire opnemers liggen op de boot, de rest is al getest.

It Paradyske schreef :
Beste Hans,

als snel een mooie oplossing voor een motor functie display.

Wil dit ook gaan proberen. Heb je misschien een schemaatje en een componenten lijstje.

SignalK geeft vele mogelijkheden, niet alleen voor navigatie doelen.

Zoek nog een sensor voor de barometer standen om die in de grafiek te zetten, zodat de ontwikkelingen van de luchtdruk is te volgen.

Groet,

Bram

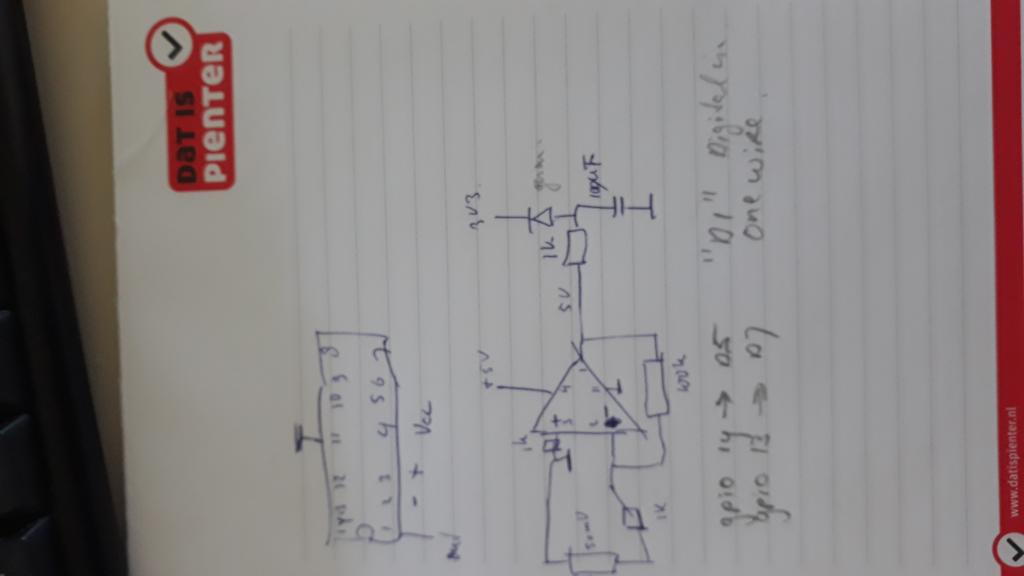

brambo schreef : Eh, schema's zitten vooral in mijn hoofd, maar het circuitje om de stroom te meten van de bestaande shunt zal ik bijvoegen, zo meteen.





Eerst even alles doorlezen van sigksens en dan verder.
De onewire dingen gaan gewoon op D7 van de

Een hall sensor www.tinytronics.nl/shop/nl/com...4-hall-effect-switch
komt met een pull up op D5 (gpio14 is wat verwarring, in de software van sigksens heet dat D1)

Daarvoor kan je gewoon een BME280 oid aansluiten op een rpi (openplotter) of op de Wemos mini.

Misschien een vraag naar de bekende weg...

Komt signaalK ook ooit beschikbaar in de windows versie?

Zeilprutser schreef :
Kreeg met volgende handleiding wel wat errors maar dat had geloof ik te maken met dat je moet opstarten met de terminal anders werkt het nu niet:
github.com/SignalK/signalk-server-windows

Er is inmiddels eindelijk een signalK server die op windows draait. Sinds een maand of twee.
Brambo zal vast schrijven dat het prima werkt, ik wacht nog even voor ik daar weer tijd aan ga verspillen.

Data weergeven in een browser is alleen maar leuk omdat het werkt. Maar het blijft een browser. Die in feite ontworpen is om mee op internet te browsen.
Maar dat is mn eigen mening, hè. Velen zullen het oneens zijn met me.

roozeboos schreef :
Mooi hè?!

Kun je zomaar met de (ingebouwde) browser op je telefoontje direct alle bootgegevens bekijken!

roozeboos schreef :
Heb je de topic titel wel gelezen?

mooi dat het kan ja. Maar ik vind het er niet uitzien. Sorry.

Dan is een mooie app, zoals bijvoorbeeld sailtracker visueel vele malen mooier. Het oog wil ook wat.


Of dedicated hardware.

Zeilprutser schreef : Hmm, okay, je hebt gelijk.
Ik begrijp dat overigens ook helemaal niet. signalK is alleen maar een json protocol met nmea data erin. En dan moet er ook nog een server draaien. Een ander protocol voor precies dezelfde data.
Ga dan gewoon van nmea naar opencpn, houdt het simpel, dat idee.

Volgens mij is de meerwaarde van signalK juist het weergeven in een browser.

roozeboos schreef :
Je hoeft niet per se een browser te gebruiken voor SignalK. Een apparaat als jouw multiview zou ook prima SignalK als input kunnen gebruiken. En browsers worden al jaren ook gebouwd voor andere toepassingen dan simple HTML-only webpagina’s

Hoe zit het eigenlijk met het gebruik van Telegram interface naar je boot? Dat is daar volgens mij ook niet voor ontworpen.

Het is gemaakt voor grafische mensen die het allemaal niet snappen, die kunnen door de json regeltjes heel makkelijk een mooi, handig of functioneel klokje naar hun eigen wensen ontwerpen.
Alle protocollen van, lampjes: kachels, draadloze windunits, temperatuur sensors, tank meters, Victron VE Direct, Calypso draadloze wind data, de standaard NMEA 0183 data en NMEA2000 data en nog heel veel meer, komt allemaal binnen op basis van de zelfde structuur en kan daardoor heel makkelijk door software ontwerpers toegepast worden.

roozeboos schreef :
Jij noemt dat NMEA-data, maar dat is natuurlijk niet de enige bron. Je kan ook uit sensoren direct SignalK maken, zoals It Paradyske in een ander topic laat zien. En het multiplexen wat jij in hardware doet kan met SignalK heel flexibel in software, waarbij de ontvangers zelf kunnen abonneren op de specifieke informatie die ze willen zien.

van paradykse is ook nmea data hoor, het vdr bericht.

Vwb, het multiplexen, als je 10 gevers hebt zal je die toch moeten inlezen. Dus je gaat zo goed als altijd eerst van hardware naar software.
Maar prima, hoor, ik zal er over ophouden. Dat er geen klachten komen.

Overigens snap ik het enthousiasme wel.

WADnWIND schreef :
Beste W&W,

Dat is een al bekende weg. SignalK is er ook voor Windows10.

Dat is al eerder aangegeven.

Het is Openbron software, ja dan is het logisch dat de ontwikkeling plaats vindt in een Open bron omgeving. Daarom heeft MS Github overgenomen, de ontwikkelsite van Openbron software.

Als je Linux voor (AMD64 Mint bijvoorbeeld) wilt gebruiken, dan kun daarop ook de OpenPlotter extra op installeren.

Groet,

Bram

roozeboos schreef :
Nee ik heb een motormonitor gebouwd, die direct via wifi zijn informatie levert aan de signalK-server. Daar komt geen NMEA meer aan te pas.
Je bent in de war met een ouder project waarin binnenkomende XDR info wordt omgezet naar signalK.

Als ik zie hoe makkelijk het werkt met signalK, met name het processen vanuit verschillende bronnen, en de labeling hier van dan denk ik dat dat NMEA heel snel gaat vervangen.
Zit nu al te bedenken wat ik nog meer kan omzetten naar signalK.....

WADnWIND schreef :
Tja, dat is er dus al, maar een signalK-server moet natuurlijk wel op een betrouwbare basis draaien.
't Schijnt dat linux daar wel erg geschikt voor is, zowat alle webservers zijn dacht ik Linux....

Juist in een omgeving waar je veel (nieuwe) sensoren hebt is XDR in NMEA natuurlijk wel behelpen.
Een paar kleine veldjes waar je bijna geen info kwijt kan.

roozeboos schreef :
Beste Roos,

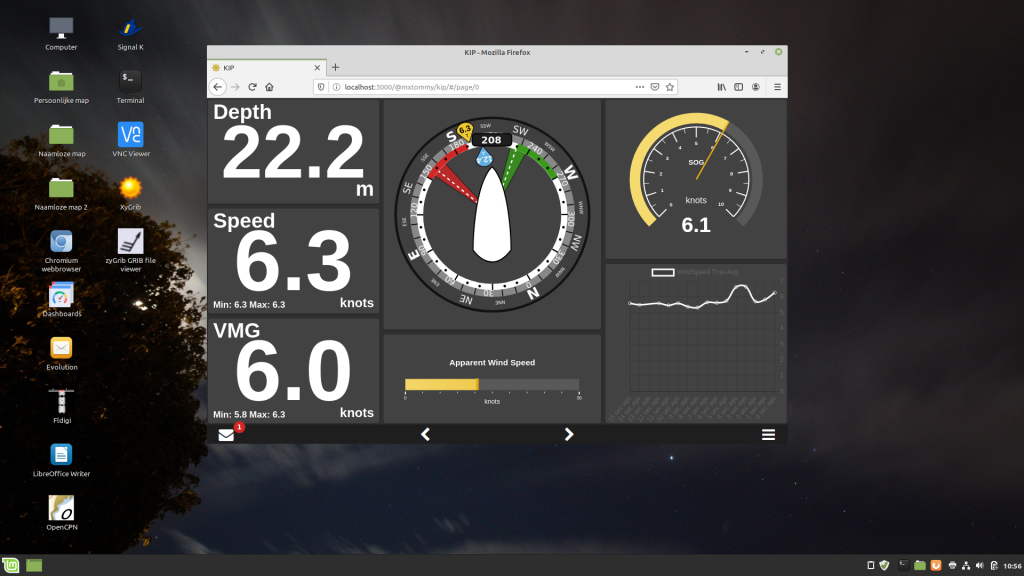

zie bijgaande beeld. Vind je dit er niet uitzien ? Alle data die in SignalK aanwezig is kun je eenvoudig zelf instellen met de gewenste visuele imstelling. Ook nog in grafiek vorm is mogelijk.

Terugvoer van route data vanuit OpenCPN naar SignalK werkt ook.

Achtergrond kleuren kun je instellen. Er is een nachtstand.

Maar dit extra dashboard hoeft niet. Direct invoer in OpenCPN is ook eenvoudig mogelijk. Daar heb je ook de diverse instrumenten dashboards beschikbaar.

Groet,

Bram

Ik wil niet negatief doen hoor, maar het feit is dat het al jaren bestaat, maar nog steeds niet echt is doorgebroken, toch?

Het was ooit bedoelt als betere tegenhanger voor het beschermde en dure nmea2000.Maar tot nu toe heeft nmea2000 echt wel gewonnen.
Moet nog zien of het echt heel snel nmea gaat vervangen zoals jij schrijft.
Ik heb mijn twijfels.
Voorlopig is het alleen nog maar een leuk ontwikkelproject voor techneuten en enthousiastelingen.

@Brambo , ja het is mooi.
