Onderwerp: Integratie van SignalK in OpenCPN

Misschien lees ik dit verkeerd?

brambo schreef :
Ja. Uit de GPS. Dus daar moet de route naartoe. Overkloppen is niet de oplossing, denk ik.

Dat instrument panel / dashboard van OpenCPN, klopt het dat je daar de waypoint gegevens niet in kunt toveren? Dat lijkt me nou praktisch, om dat allemaal in 1 grid te kunnen doen. Elke plotter doet dat ook - waarom 2 verschillende windowtjes?

(Ik weet het, de gegevens verschijnen als je een route activeert).

Een route of een routepunt kun je gewoon aanmaken in OpenCPN en dan doorsturen naar SignalK.

Je maakt een uitgaande verbinding in Opencpn. UTP localhost en poort 2000. Let wel dat deze staat alleen op uitgaand !

Je beperkt de NMEA zinnen in de onderste regels. Dubbelpunt rechts aanklikken. Alles wissen en alleen de info aangeven die je nodig hebt. RMC RMB bijvoorbeeld.

Daarna ga je naar de SignalK server, inloggen en een nieuwe verbinding toevoegen:

NMEA183

naam geven; zoiets als opencpnin

localhost

poort 2000

Als je nu een route punt maakt en activeert verschijnt deze in de SignalK server.

Vandaar uit kun je naar NMEA183 uitvoer of NMEA2K.

Voor nmea2K is er nog een beperking voor de aansturing van een stuurautomaat omdat niet alle PGNs beschikbaar zijn.

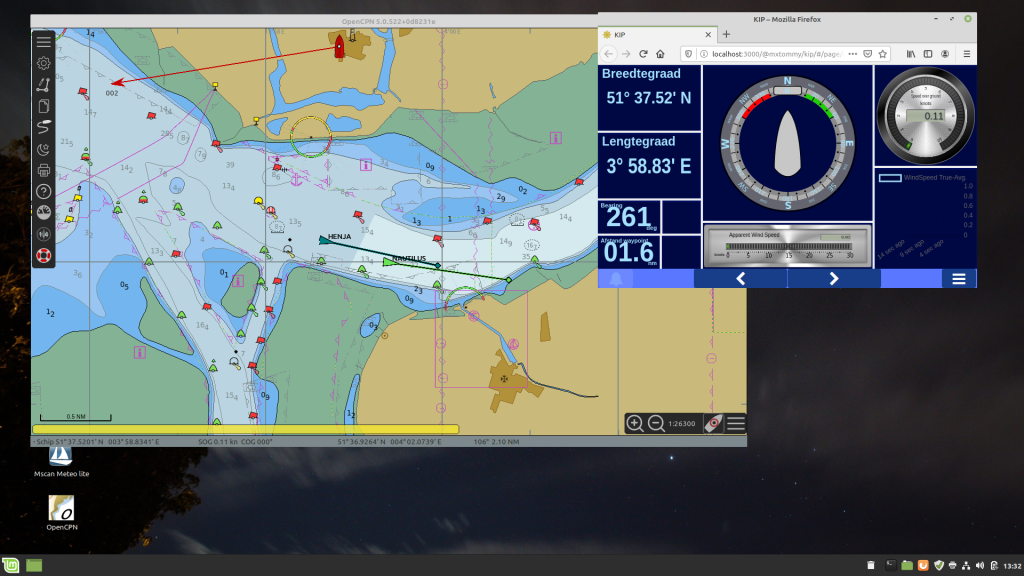

Dat het werkt kun je zien in bijgaande SignalK uitvoer naar MXTommy Kip.

Bearing en afstand komen uit SignalK.

Pypilot is van een geheel andere orde. Dit is een intelligent stuursysteem met de gegevens van een bewegings sensor en een gyroskoop chip en stuurt de motor van de stuurautomaat direct aan.

Ook hier wordt gewerkt aan een volledige integratie van SignalK.

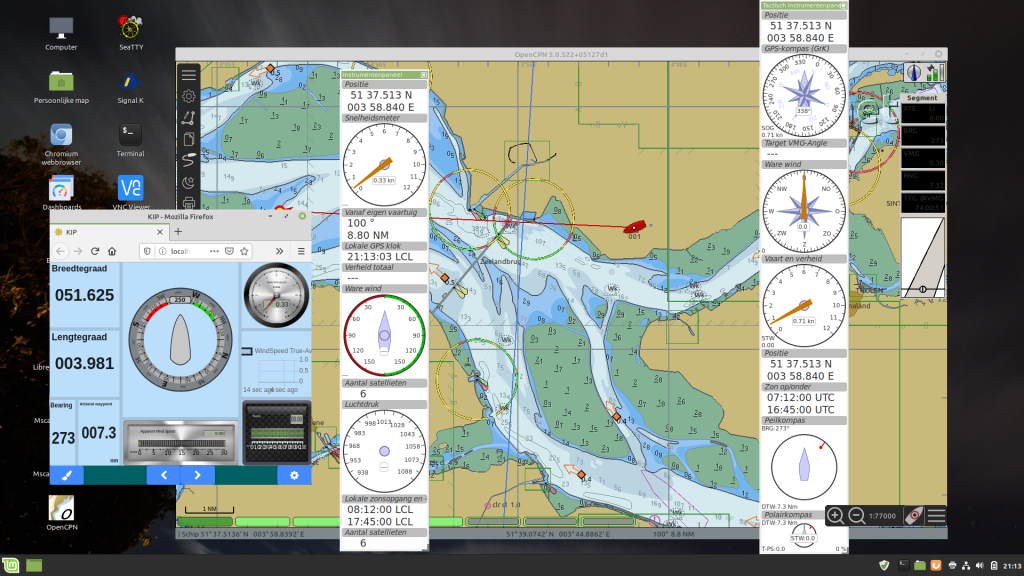

Op beeld zie tevens de AIS vanuit een RTL-DSR dongle. Werkt ook prima met de nieuwe applicatie in OpenPlotter.

Bram

Op Panbo een verhaal over wat je allemaal nog meer kan doen met Signal-K. Wel een hoog geek gehalte. (Een e-mailtje op je telefoon krijgen als tijdens het watertanken je tank bijna vol is, is voor de meesten hier waarschijnlijk ietsjes overdreven )(Maar het kan dus wel)

Watertanken doe ik al met mijn telefoon in de hand.
Via tankmeter -> arduino-> NMEA0183 ->Mux1 -> mux2 -> Bluetooth -> TCP/IP -> Appje dat waterniveau weergeeft.

Bluetooth - > TCP ip
Waarmee doe je dat?

Gepost met de officiële Zeilersforum-app

werkt 5 minuten

brambo schreef :

Ja, inderdaad via UDP (geen UTP Bram) uitvoeren van OpenCPN naar Signal K.
Alleen RMB, RMC, XTE, APB en bijvoorbeeld HDT uitvoeren EN deze gelijk blokken binnen OpenCPN op de inkomende (van Signal K naar OpenCPN op 10110), anders gaat ie rondzingen.
Ik probeerde eerst via TCP van OpenCPN naar Signal K te sturen, maar OpenCPN liep vast op het moment dat ik op de TCP poort ging luisteren, (met Signal K of met een webbrowser).
Overgeschakeld naar UDP, en toen bleef OpenCPN wel gewoon doordraaien.

Moet je wel kunnen tanken binnen 5 minuten:

rooiedirk schreef :


Watertanken doe ik al met mijn telefoon in de hand.
Via tankmeter -> arduino-> NMEA0183 ->Mux1 -> mux2 -> Bluetooth -> TCP/IP -> Appje dat waterniveau weergeeft.

It Paradyske schreef :

waterslang -> tank -> gehoor.

mag dat ook?

Werkt onbeperkt.

Zeilprutser schreef :Moet je wel kunnen tanken binnen 5 minuten:werkt 5 minuten
Oh, da's de probeerversie!

Deze is de permanente:
play.google.com/store/apps/det...etoothudpservicefull

WADnWIND schreef :
Dat deed ik eerder ook, maar meermaals gehad dat ik dacht dat ie vol was, maar toch net niet helemaal.
Bovendien werkt dit ook om te kijken hoeveel er nog in zit.

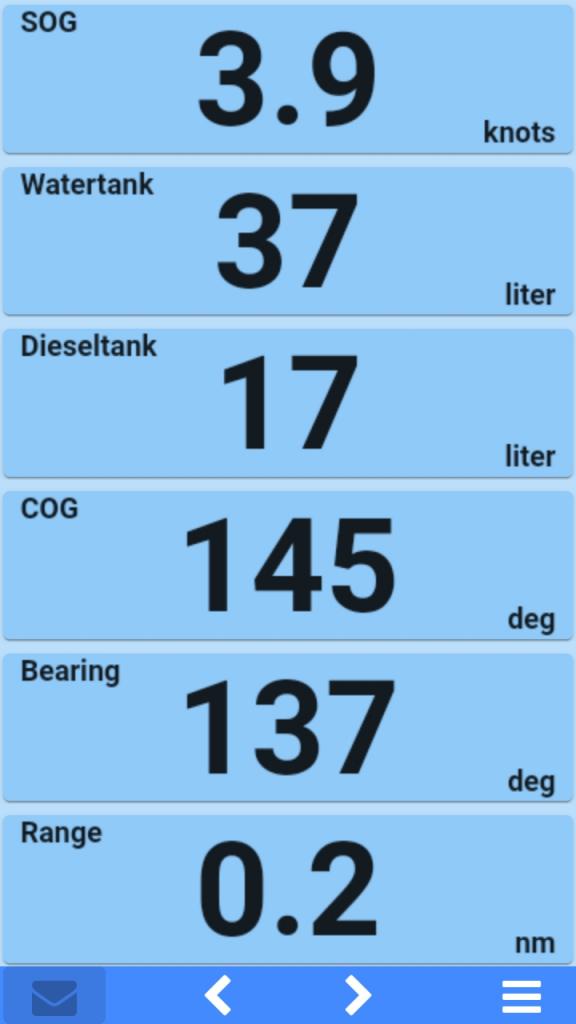

Oh nog een todo puntje, ik heb de diesel(voor de kachel)tank en de watertank via een XDR message in de NMEA0183 stream staan, en die moeten dus ook nog naar SignalK.
Met de XDR van roll en pitch gebeurt dat al, maar dat moet dus ook nog voor water en diesel....

KIP is inderdaad erg leuk, alleen moet je op elke browser weer alles bij elkaar klikken, want instellingen staan blijkbaar allemaal lokaal.
Eigenlijk wil je een setje aan pagina's op de server opslaan, zodat je meteen vanuit een browser alles kan opvragen, en niet op elk nieuw device alles moet opbouwen.
