Onderwerp: Nieuwe kombuis Guia IV

zeekraal schreef : Ah, ja het blad wordt inderdaad opgesloten wat dat betreft. Ben nog wat aan het googelen geweest. Bamboe is volgens mij ook een mooi alternatief, wel iets duurder maar binnen de marge.
www.bamboebouwnederland.nl/Pro...aturel-plain-pressed

Ik ga het blad zelf bewerken.

Laatste weekend en ook dit weekend niet veel tijd gehad en door de week mijn best nog een beetje gedaan. Eigenlijk nog wel aardig opgeschoten. Ruimte achter de keuken voor een nieuwe watertank is klaar. In elkaar zetten van de kastjes is ook best nog tijdrovend. Maar kan mooi een beetje tussen de bedrijven door.

Alles lijkt goed uitgelijnd en ook op goede hoogte. Ik kan nog wat spelen met de onderste balk die de hoogte van de kast bepaald. Deze stut ik pas als ik zeker weet dat het goed zit. Vandaag het onderste gedeelte een beetje gepast en los neergezet. Morgen nog een paar uurtjes tijd. Bedoeling is om dan de bevestiging voor het fornuis aan het kastje maken. Wordt nog lastig een contraplaat aan de binnenkant te maken vanwege de lades, maar lijkt wel te lukken. De andere kant (die aan het schot komt) maak ik pas als het blad er op zit. En alvast wat loodgieterswerk.





Blauwe is overigens beschermfolie, frontjes zijn wit.

Edit: krijg de foto's niet gedraaid op een of andere manier, nu lijkt het wel gelukt.

Guia IV schreef :
Ik schrok al toen ik de foto zag.

Had je niet veel ruimte gewonnen door de hele zaak 50cm naar achteren te plaatsen? De onderste lade moet je dan inkorten of vervangen door een vakje, maar daar krijg je wel veel werkruimte voor terug. Of past dat niet vanwege de tank?

ilCigno schreef : Heb ik wel over nagedacht, maar de romp loopt te snel op. Dus moet er dan een verhoging komen in de vloer om een vlakke vloer te houden. En dan moet ik een opstapje maken en dat wil je niet. Dus zou je dat moeten doortrekken over de hele breedte. Anders ga je struikelen. En dan mis ik sta hoogte, ik kan nu overal net staan. Onderste lade had ik al kleiner gekocht, maar blijkt toch te passen met een volle lengte van 60cm.

Edit:
Als ik naar de foto kijk dan lijkt het inderdaad of ik daar meer ruimte heb. Tegen de onderste balk komt de plint. De vloer wordt dus wel 15-20cm breder dan hij nu is. Dat is het maximale om nog een rechte vloer te houden met huidige stahoogte.

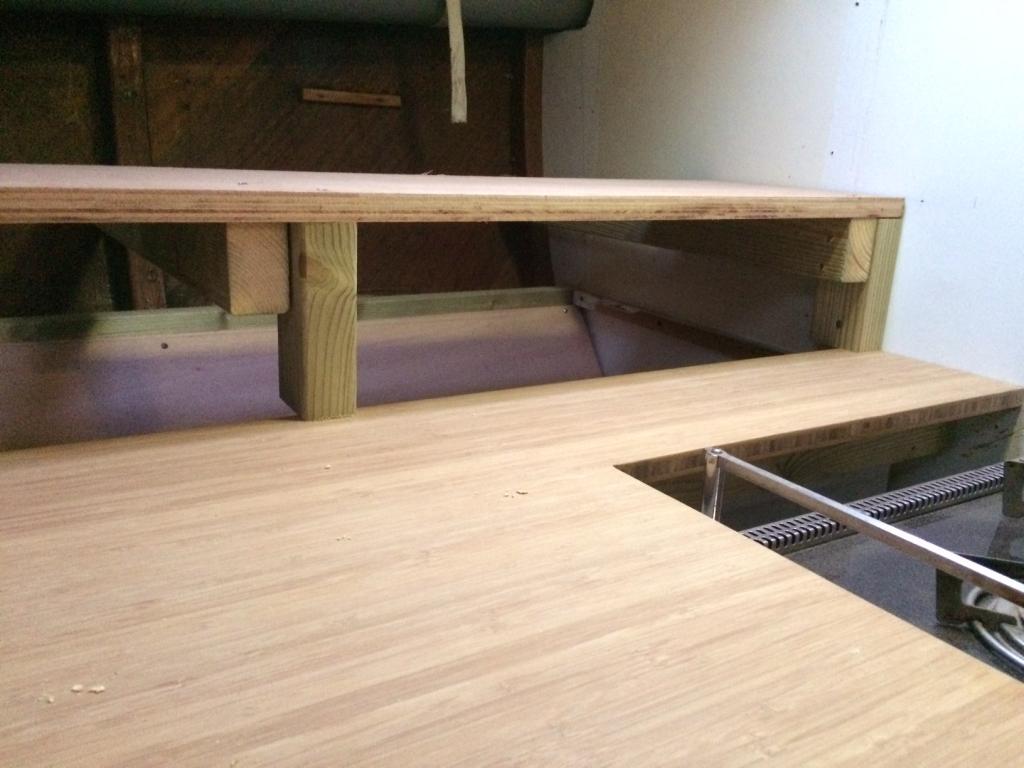

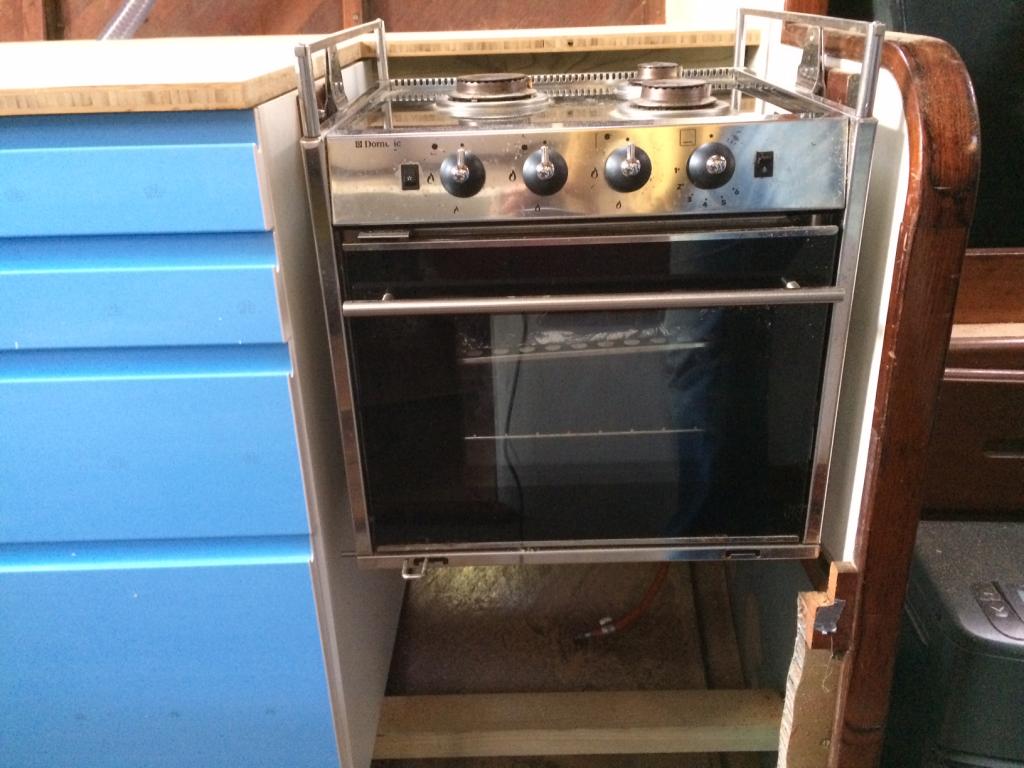

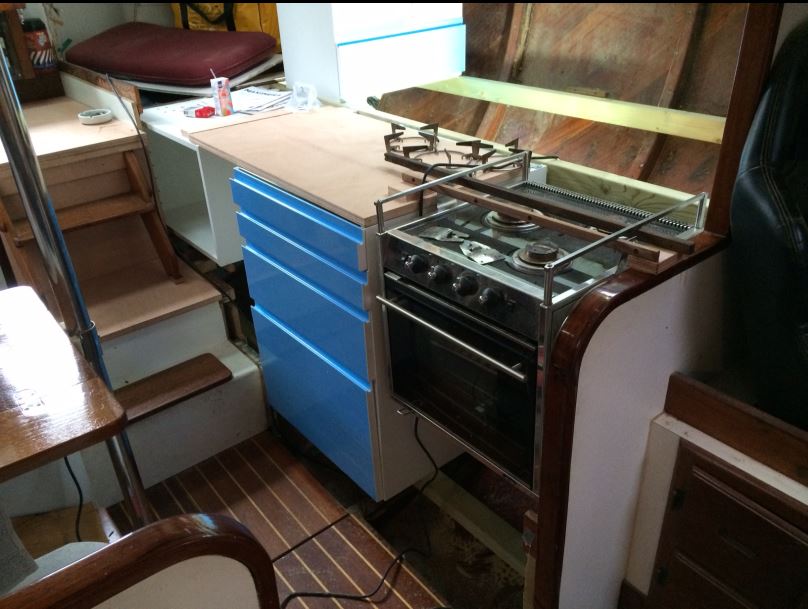

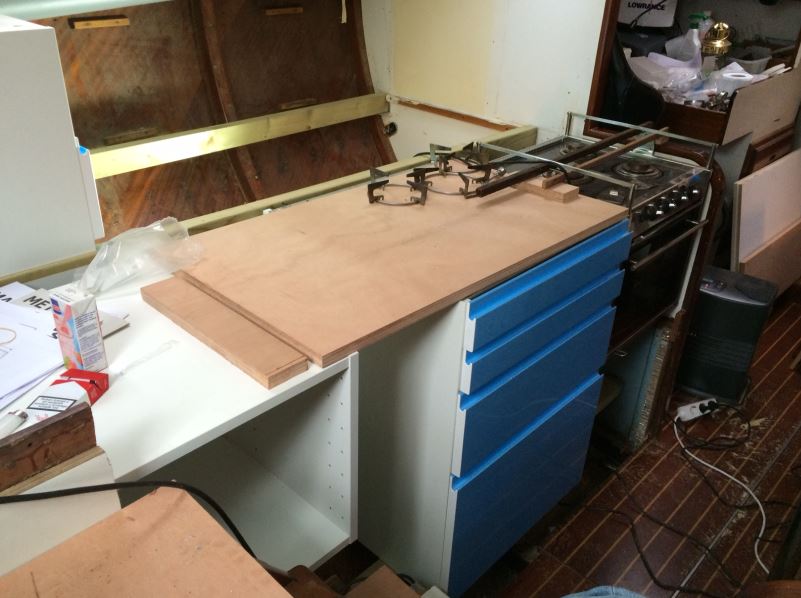

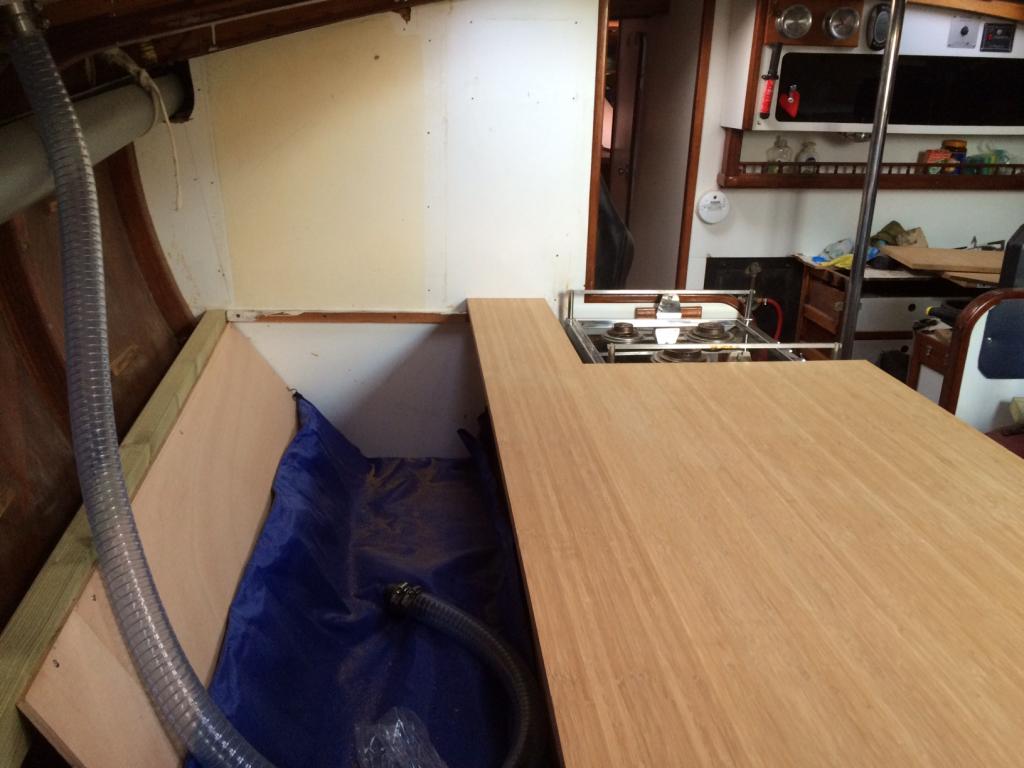

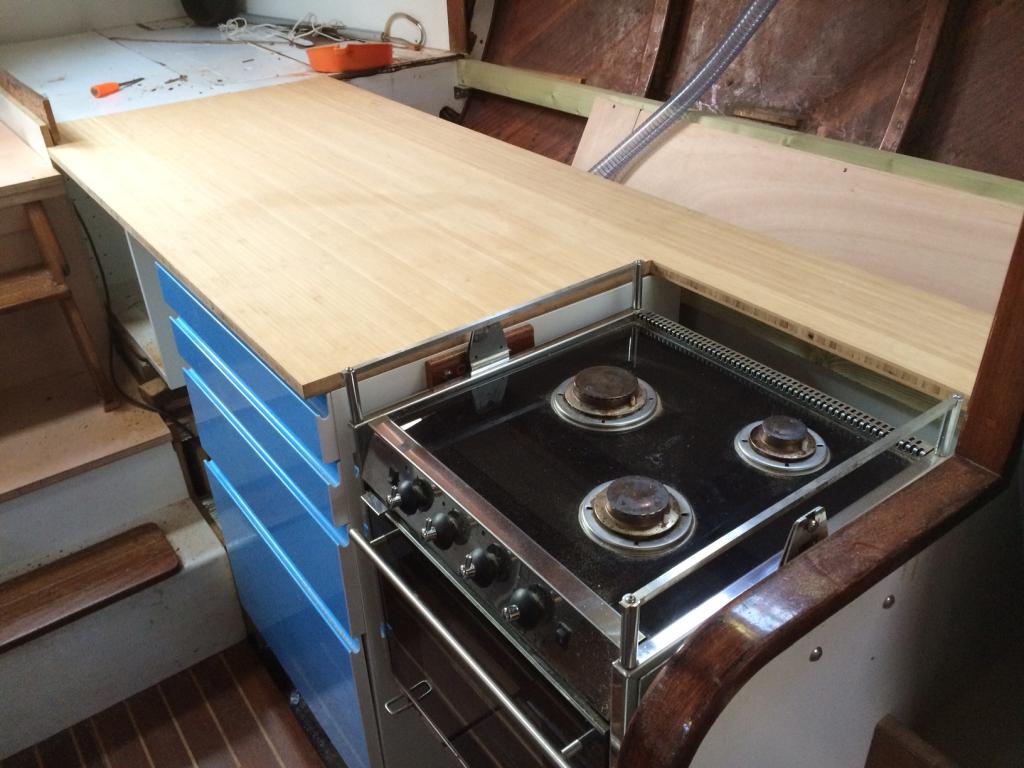

Weer een stukje opgeschoten, keuze is uiteindelijk gevallen op een bamboe blad. (Wordt waarschijnlijk mat gelakt). Flexibele watertank is aangesloten, de grote kast staat op zijn plek, gasfornuis hangt en het blad heb ik op maat gezaagd, is 75 cm breed geworden. Morgen weer verder. Ben er best tevreden mee

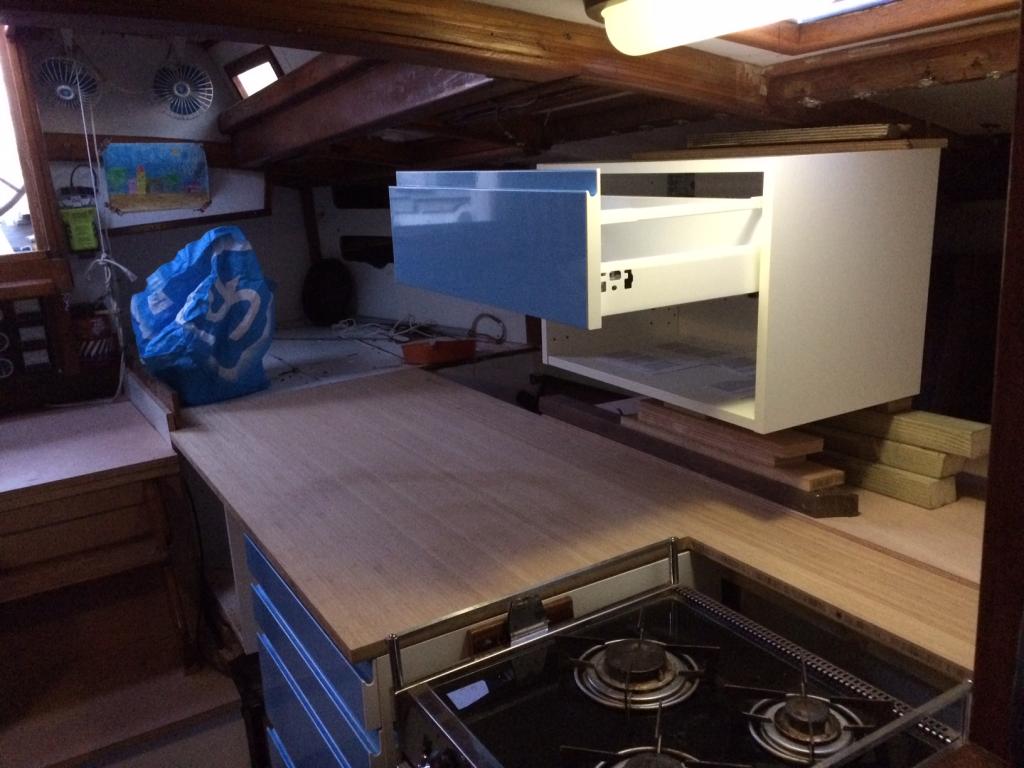

Bovenkastjes beetje passen en meten. Worden allemaal met dubbele laden, dan kunnen ze goed ver naar achteren (3 van deze kastjes). Ik had verwacht dat de bovenste lade niet goed bereikbaar zou zijn, maar dat bleek mee te vallen.

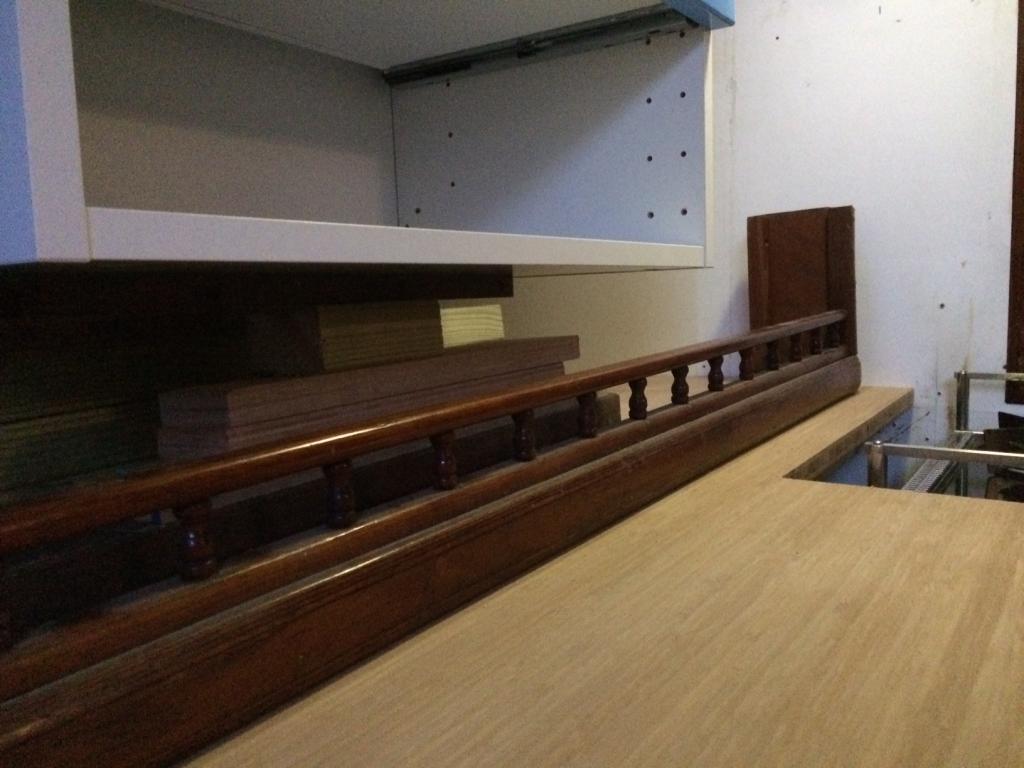

Oude kruidenrek wordt net wat te krap, kastje kan niet meer omhoog. Misschien nog iets anders op verzinnen.

Verassende keuze bamboe blad! Kon wel eens een verassend goede keuze zijn! Waarom wordt het niet meer in de botenbouw gebruikt vraag je je af? Super sterk, super licht!

EDIT: en nog mooi ook!

Airgead schreef : Ja vind het ook erg mooi, zeker ook de zijkanten met die blokjes. Maar daar moet je wel van houden. Overigens is het niet licht. Een plaat van 244x122 van 2cm dik is iets van 40kg!

En lastig te zagen, het is echt erg hard.
www.zeilersforum.nl/index.php/...tel-je-dit-het-beste

Petje af hoor. Ik wil dit ook kunnen maar moet helaas à 50 spijkers per uur inhuren

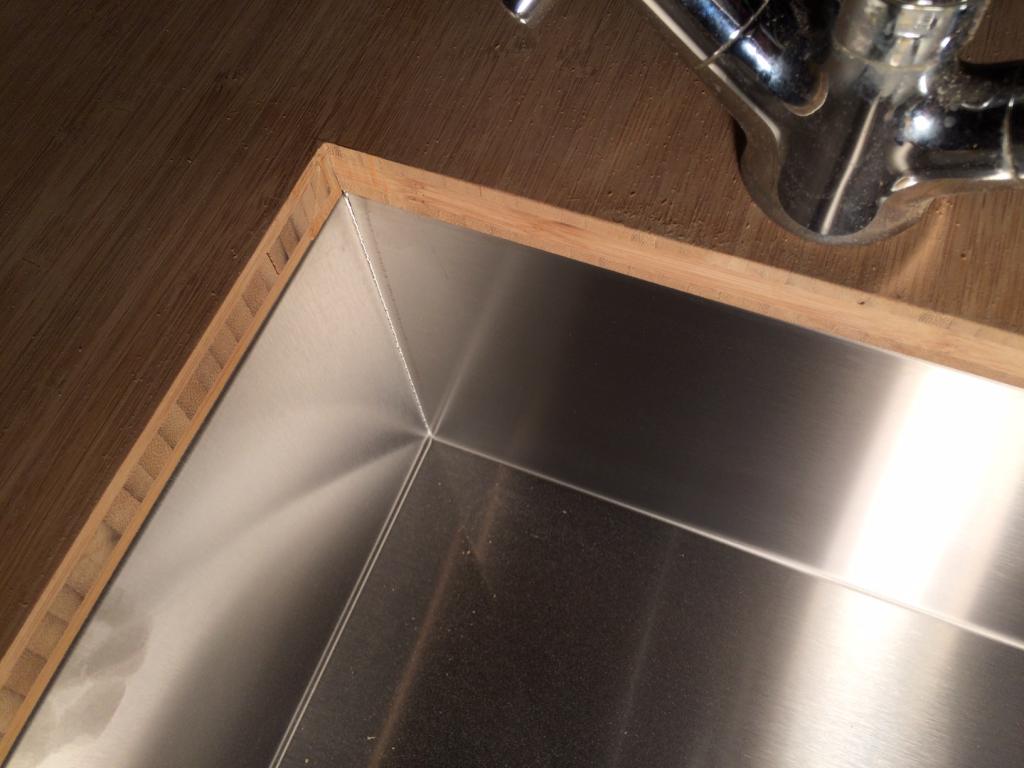

Ha, de spoelbak is uitgezaagd! Toch altijd spannend, was bijna vergeten dat de kraan er ook nog tussen moest

Het schuren kan beginnen.




Toekomst schreef : Dank je, maar als je niet wilt inhuren dan zul je toch ergens moeten beginnen. Rustig de tijd nemen en accepteren dat het wel eens mis gaat en dat dat wat materiaal en frustratie kost. Echt specialistische zaken kun je altijd laten doen toch? En ook dan gaat er wel eens wat mis ondanks dat je iemand inhuurt.

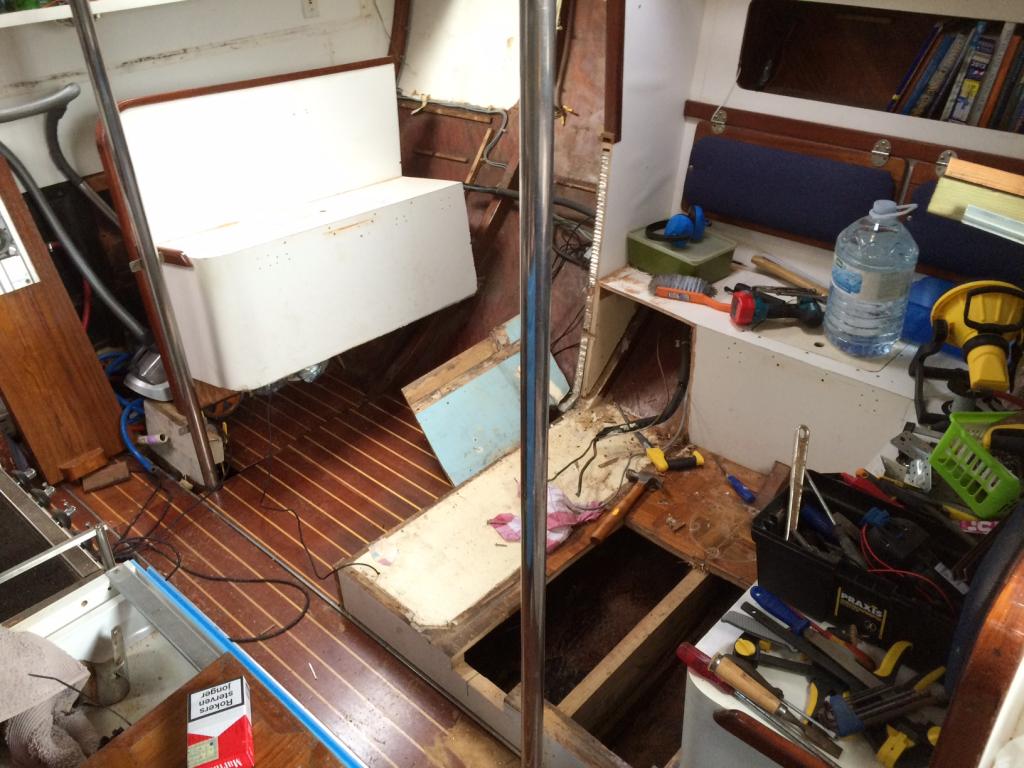

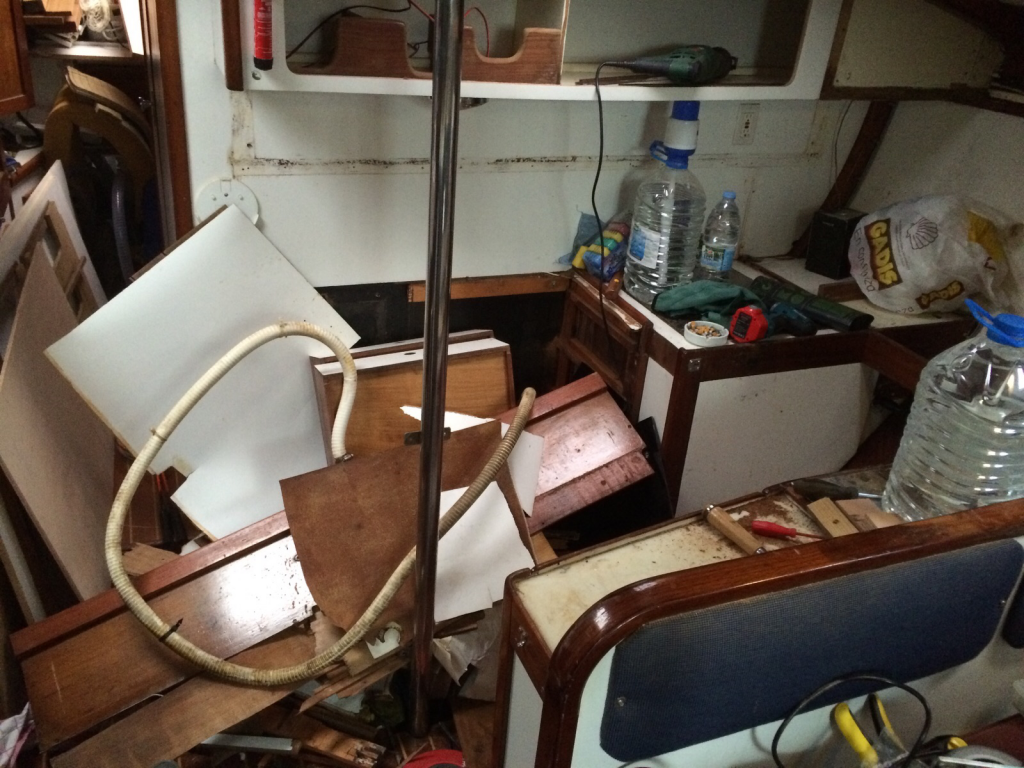

Keuken ligt even stil, ben nu aan stuurboord zijde bezig.

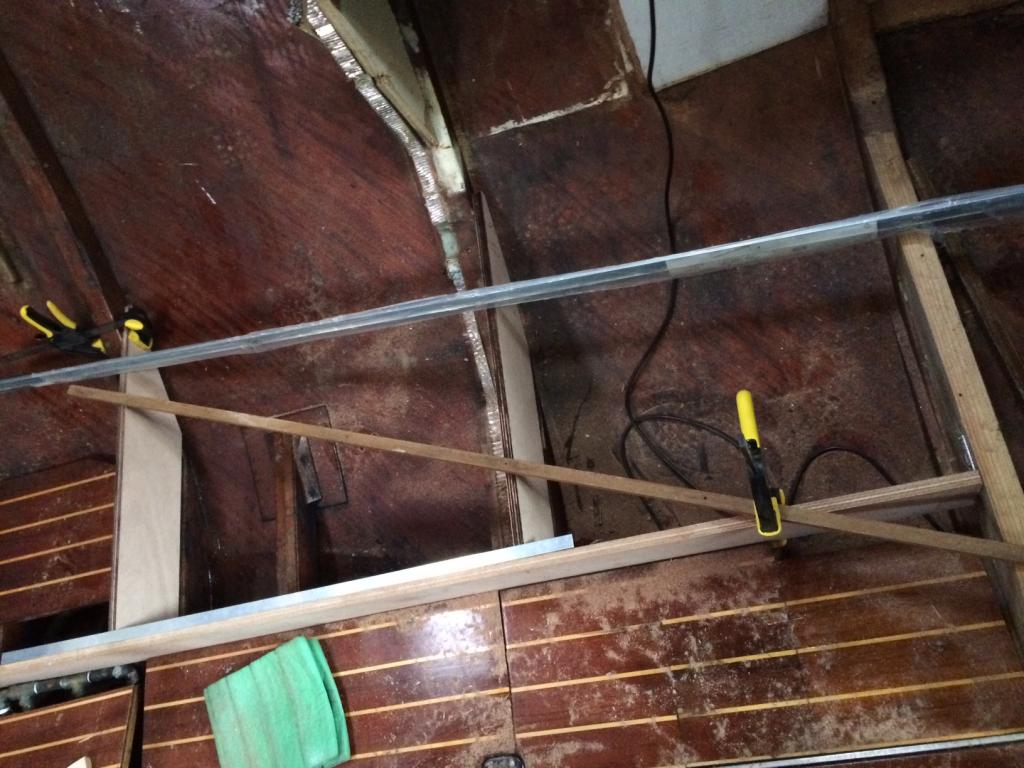

Is er allemaal al uit. Nu het vloertje aan het verhogen.

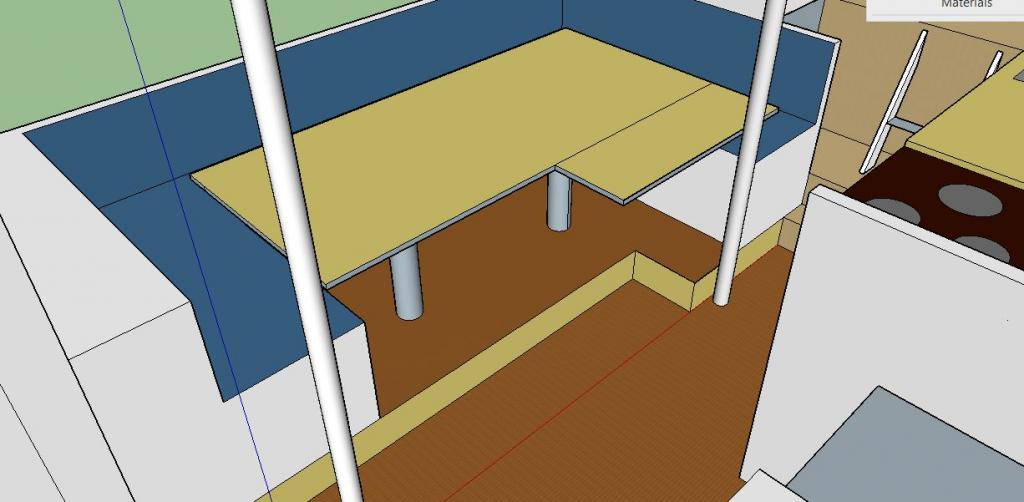

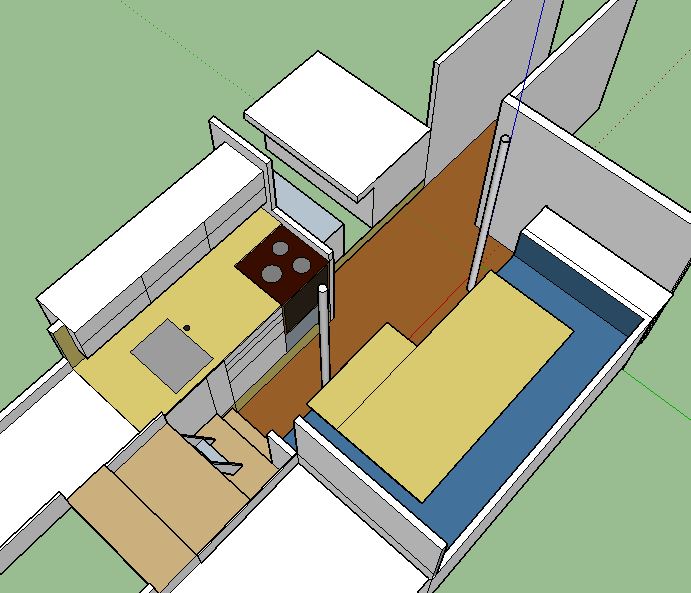

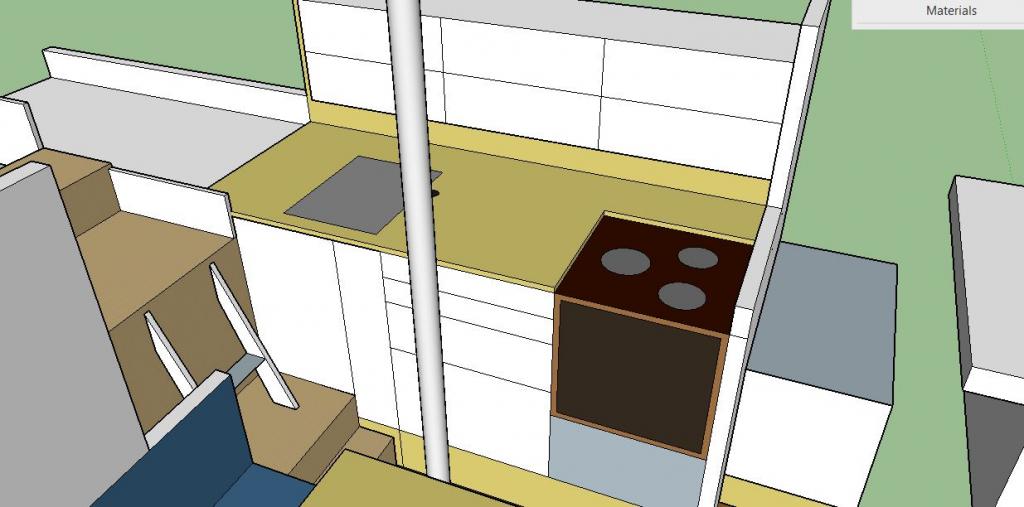

Een redelijk makkelijk 3D tekenprogramma gevonden: Googlesketchup. Na wat geklooi had ik binnen een paar uur had ik dit in elkaar.

Lekker bezig Adler!

Vinni

+1. Mooi

Bedankt voor de reacties, hoop dat het zo mooi wordt als op de tekeningen. Maar het mag ook wel een beetje blijven leven in een ouder schip dus zo strak als op de tekening wordt het vast niet. Ik blijf natuurlijk een goedwillende amateur, dus alvast een beetje goedpraten die kleine onvolkomenheden

Het liefst klus ik aan een stuk door, maar ja dat gaat niet. Druk met zoeken naar een nieuwe opdrachtgever voor komend jaar, gezin en zaterdag een sinterklaas feestje bij mijn huidige opdrachtgever. Daarna gauw naar de boot! Maandag naar Miedema in Leeuwarden om wat hout uit te zoeken voor lijstjes en mahonie vloerdelen die dicht bij de huidige kleur komen.

Maximale ruimte voor de nieuwe koelkast moet ik nog steeds opmeten en komt onder de kaartentafel. Dan is verder eigenlijk alles op hoofdlijnen bepaald.

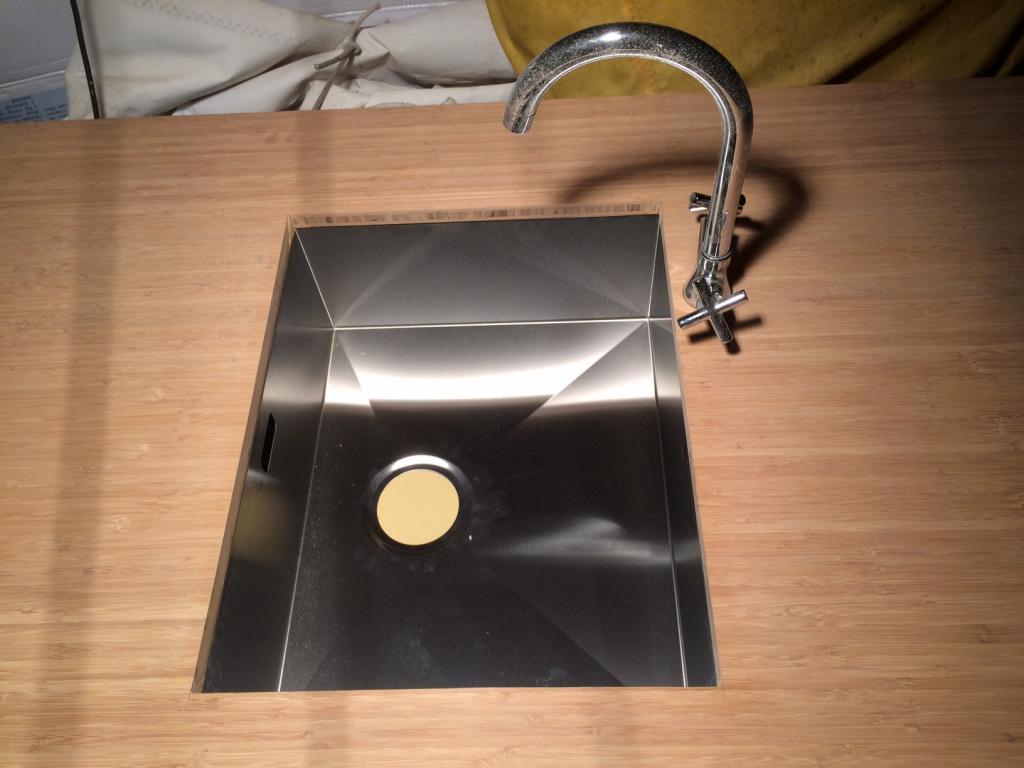

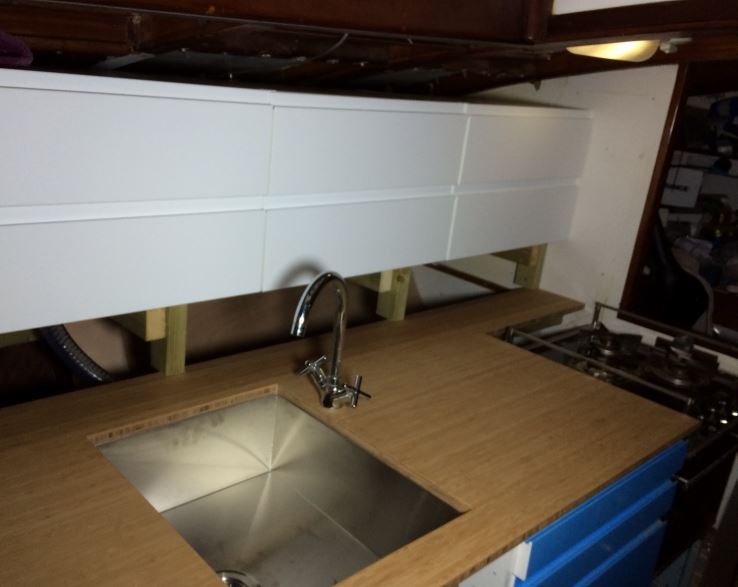

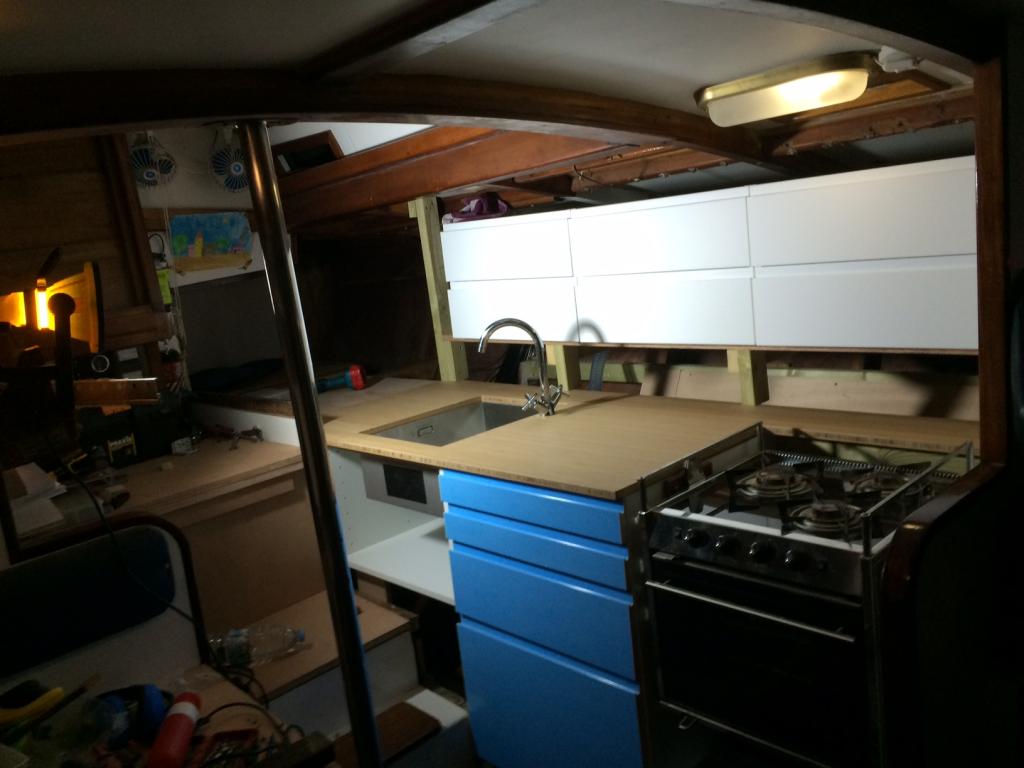

Stukkie opgeschoten weer, best tevreden over het resultaat. Zeker de montage van de spoelbak, de matte lak op het blad en hoe alles mooi past. De bovenkastjes zijn best zwaar, zeker 10 kilo per stuk dus er kan straks zo maar 50 kilo scheef hangen. Heb het zo stevig mogelijk gemaakt (zit geen milimeter speling in als ik er volledig aan hang) en wel zo dat ik nog wel onder de kastjes kan kruipen als de watertank leeg is. Ik wil in ieder geval alles bereikbaar houden. Gas, water, afvoer, pompjes enzo leg ik dan ook pas aan als het timmerwerk klaar is. Het is verleidelijk om het nu makkelijk in te bouwen maar dat doe ik maar niet.

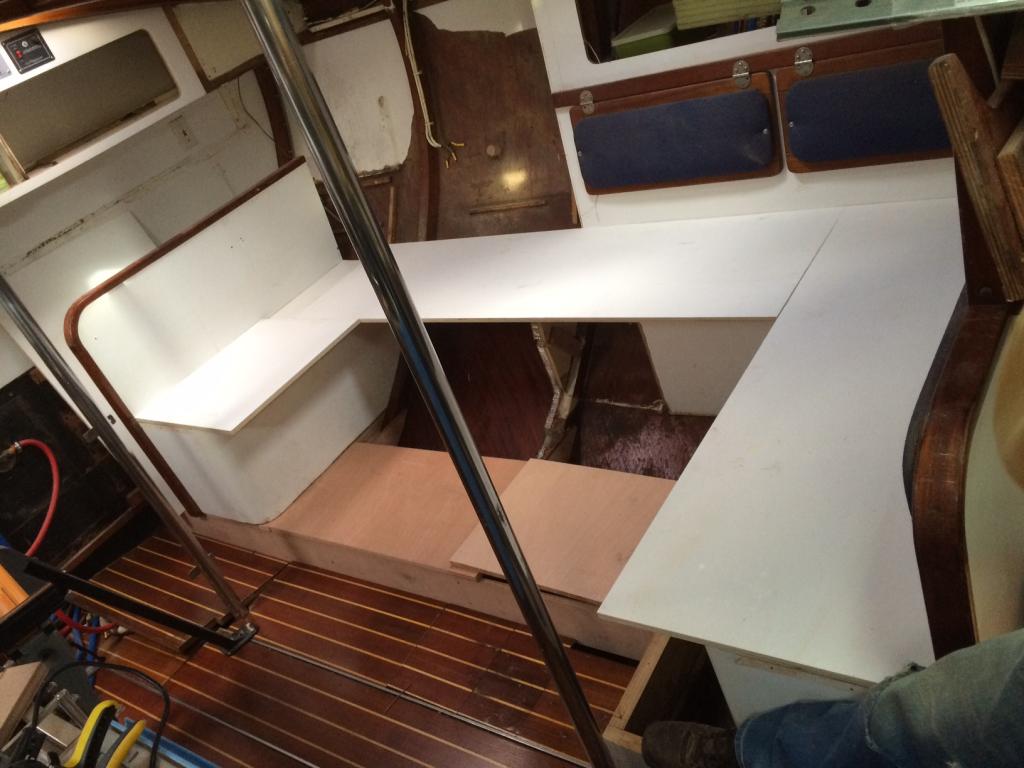

Zit schiet ook al aardig op. De bank staat nog los maar is helemaal op maat nu. Probleem is even om de juiste breedte te vinden van de biezen op de vloerplanken. Bij mij 6 cm tussen het wit en standaard is dit 5 cm. Of 130 Euro afstel kosten betalen...

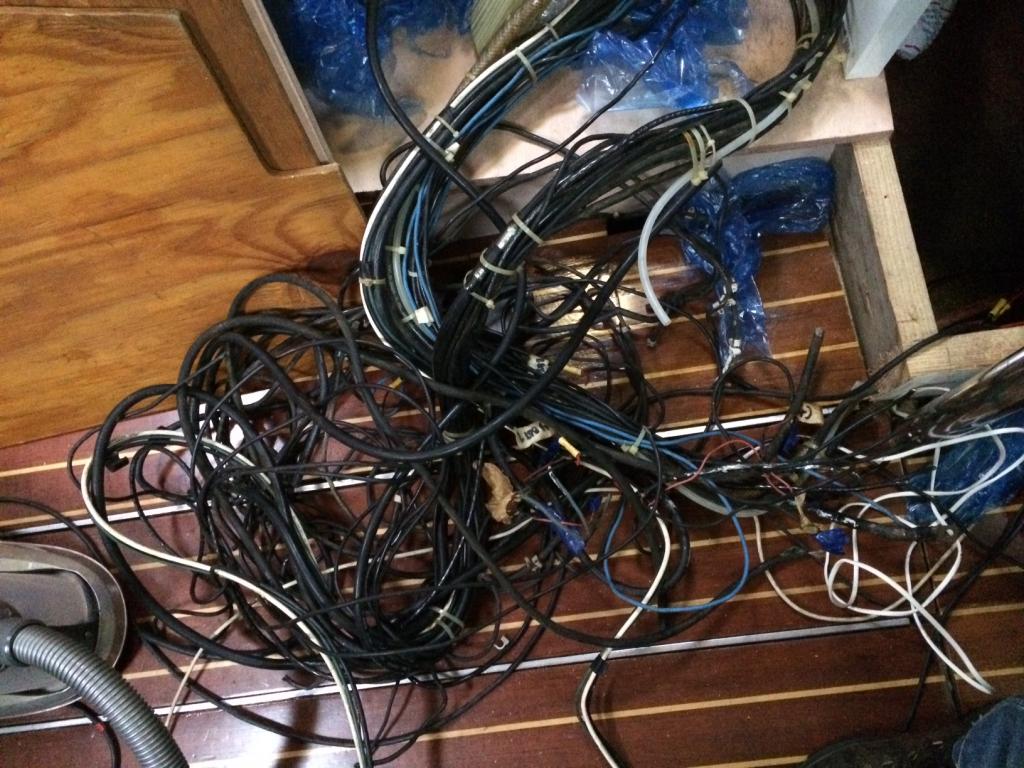

Tweede vuilniszak met koper er uit gesloopt.



Edit: 1 fout moet ik wel toegeven (andere laat ik natuurlijk achterwege ), beetje domme denkfout. Is te zien op de 3e foto... En ook niet meer op te lossen. In de praktijk zal het wel meevallen, maar wel een beetje jammer.

Kraan vs. lade?

ilCigno schreef : Yep. Maar ja kan er niets meer aan doen. Valt ook wel wat mee hij kan best nog ver open (lade is 37 cm diep en je ziet het A4-tje).

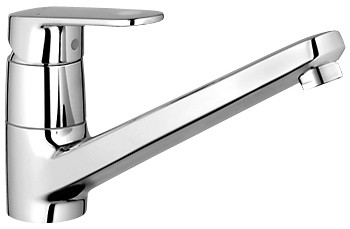

Jawel hoor, ander type kraan. Is ook minder kwetsbaar bij gebruik op zee.

Wat me ook opviel: de bovenste en meest rechter lade, kom je daar nog wel in zo dicht onder het dek?

Groeten,
Johnnie

Wel even goed lezen Trotti
www.zeilersforum.nl/index.php/...a-iv?start=75#677714

ilCigno schreef : Ja kan ook heb nu de oude er op gezet. Ik heb maar maar 17,5 cm hoogte. Voordeel van een lage kraan is wel dat je onder helling minder snel naast de pot pist. Gebeurde eerder wel eens met het kleinere wasbakje. Het is prima te doen, alleen als hij er uit moet zal de kraan er af moeten.trotti schreef : Nee valt mee hoor ik kan er gewoon in kijken. Hoogte lade is maar 18cm. Op deze foto kan je dat wat beter zien.

Edit, weet niet wat dat is de laatste tijd. Foto's komen vaan ondersteboven op het forum terecht. Waarschijnlijk omdat ik links ben en mijn telefoon dus anders vast hou dan de meesten...

ilCigno schreef :
Ik heb een aantal jaren geleden de kraan met warm en koudwaterdraaiknop vervangen voor exact deze eenhandelkraan. En dat is niet op alle gebieden een verbetering. Op een stampend schip ben je niet altijd even vast ter been. Het is al meerdere keren gebeurd dat ik met iets onder tegen de kraanhandel tikte en de kraan daardoor bleef lopen.

Zelf heb ik slechts een voetpomp aan boord, maar mijn ervaring op verschillende andere boten met waterdruk is dat een ordinaire draaikraan veel comfortabeler werkt dan een één-hendel kraan.

My two cents...

EDIT: het ziet er allemaal wel gelikt uit hoor. Petje af voor deze noeste klus...

Hé mods, waar is mijn post gebleven?

martinw schreef :
Die ervaring heb ik hier ook al een keer gedeeld. Bij NW 8 Bft in de Duitse bocht 400 liter water op het aanrecht en onderin de boot. Niet fijn.

Edit: daar is ie weer d.m.v. de "terugknop"
