Onderwerp: Ontluchting Yanmar 3GM30 ook ná fijnfilter?

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 16 aug 2019 03:36 #1073134

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2982

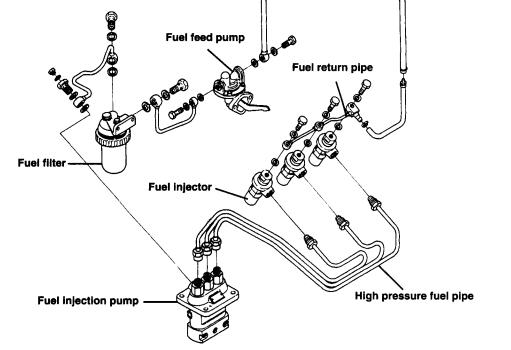

De bovenste banjo-aansluiting die zichtbaar is op de Il Cigno foto van de verstuivers, is de lekolieleiding. De HD aansluiting zit aan de zijkant, op de foto te herkennen aan het lange zeskant. Bij een lekolie aansluiting die teruggevoerd is naar de dieseltank is ontluchten via de banjobout niet nodig. Als de lekolie teruggevoerd wordt naar het fijnfilter, zoals dat bij oudere types Yanmar ingericht was, moet op het hoogste punt wel worden ontlucht, omdat anders lucht door de lekoliestroom wordt teruggevoerd naar de voedingzijde van de brandstofpomp.




Laatst bewerkt: 16 aug 2019 06:21 door CeesS.
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 16 aug 2019 06:18 #1073146

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2982
douwe schreef :
(...) Er heeft vast en zeker nog lucht in de HD brandstofpomp gezeten. Als dat er uit is(pomp ontluchten op hoogste punt) wordt de lucht in de HD leidingen wel via de verstuivers weggepompt.(...)

Ook in het HD systeem kan lucht heel hardnekkig zijn. In allerlei hoeken en gaten op aansluitpunten kunnen luchtbellen blijven hangen, die zowel het inspuitmoment als de inspuithoeveelheid beinvloeden. Op het moment dat de inspuitdruk bereikt is, is het volume van de luchtbellen tot praktisch nul gereduceerd, en blijven ze gewoon op hun verstopplaats aanwezig, en expanderen na het inspuitmoment weer tot hun oorspronkelijke volume. Je krijgt die hardnekkige luchtbellen alleen weg bij lagere druk, als ze nog volume hebben. Je doet dat door op de verstuiver de HD aansluiting licht op te lossen (bij lopende motor)
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 16 aug 2019 08:31 #1073189

  • douwe
  • douwe's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5135
ilCigno schreef :
douwe schreef :
De aansluiting van de HD leiding op de verstuiver is trouwens geen banjo bout.
Wellicht niet, maar het ziet er in mijn ogen in ieder geval uit als een banjo bout, zie de foto (niet mijn motor, foto van internet). Deze even losdraaien, ontluchten en weer vast leverde in ieder geval direct weer een probleemloos lopende motor op.


Door de banjobout op te slacken ontlucht je de lekleiding en het fijnfilter.
BM, 16m2, Sharpie, Topklasse, Finnjol, Friendship 26, Maxi 1000
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 16 aug 2019 12:22 #1073257

Ik heb een aantal pogingen gewaagd, maar heb de motor alleen draaiend weten te houden met een aantal ontluchtingsbouten een slagje open. Als ik ze dichtdraai stopt de motor weer. Is er een volgorde voor ontluchten? Ik zou zeggen, met de brandstof mee? En bouten 1 voor 1 los, of allemaal tegelijk open, en dan 1 voor 1 dicht?
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 16 aug 2019 12:36 #1073260

De hele ontluchtprocedure voor de GM motoren staat vreemd genoeg niet in de manual maar wel in de service manual. varen4u.nl/pdfs/yanmar/YanmarGM_HMWorkshopManual.pdf Waarschijnlijk willen ze graag dat je dat door een geod betaalde service monteur laat doen :angry:
Maar omdat die een beetje erg groot is heb ik de betreffende pagina's er even uitgehaald:

Bijlage:

Bestandsnaam: Ontluchten...arMG.pdf
Bestandsgrootte:692 KB

Als je het precies zo doet moet het eigenlijk lukken.

Oja , en als je dat nog niet weet ,bleeeding betekent ontluchten
Ad
Laatst bewerkt: 16 aug 2019 12:37 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 16 aug 2019 15:58 #1073347

Wauw, te gek Ad! Dankjewel!
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 16 aug 2019 21:08 #1073498

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2982
Is al eerder aan de orde geweest, kijk eens hier :
zeilersforum.nl/index.php/foru...na-ontluchten#453781

Vergeet het laatste gedeelte, koperen leidingen zijn met de huidige diesel niet meer toepasbaar. Ook voor een ontluchtingspomp zijn hier meerdere bijdragen geweest. Gebruik de zoekfunctie !
Laatst bewerkt: 16 aug 2019 21:13 door CeesS.
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 17 aug 2019 10:07 #1073656

  • douwe
  • douwe's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5135
yorickstam schreef :
Ik heb een aantal pogingen gewaagd, maar heb de motor alleen draaiend weten te houden met een aantal ontluchtingsbouten een slagje open. ?

Dan zul je toch last hebben met een luchtlek ergens tussen tank en opvoerpomp
BM, 16m2, Sharpie, Topklasse, Finnjol, Friendship 26, Maxi 1000
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 17 aug 2019 11:05 #1073689

Ik had vooral last van een lege dieseltank :blush: Met diesel erin gaat ontluchten heel makkelijk. Nog één vraagje: voor het ontluchten aan de HD kant bij de injectoren, er staat dat ik die “fitting nuts” met 20nm moet vastzetten. Ik heb even geen momentsleutel voorhanden. Toch losmaken en ontluchten en “gewoon vast” draaien? Of luistert dit hee nauw? Lijkt mij wel meevallen...
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 17 aug 2019 11:18 #1073693

  • douwe
  • douwe's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5135
yorickstam schreef :
Ik had vooral last van een lege dieseltank :blush: Met diesel erin gaat ontluchten heel makkelijk. Nog één vraagje: voor het ontluchten aan de HD kant bij de injectoren, er staat dat ik die “fitting nuts” met 20nm moet vastzetten. Ik heb even geen momentsleutel voorhanden. Toch losmaken en ontluchten en “gewoon vast” draaien? Of luistert dit hee nauw? Lijkt mij wel meevallen...

Even flink aantrekken.
BM, 16m2, Sharpie, Topklasse, Finnjol, Friendship 26, Maxi 1000
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 17 aug 2019 11:21 #1073697

Redelijk makkelijk ongeveer goed te doen.
Met een normale steeksleutel van ca. 20cm lengte betekent die 20NM dat je dei sleutel met ca. 10 kg moet aantrekken ( 20/9,8*1/0,2) .
om een gevoel te krigen hoeveel dat ongeveer is kun je vrij makkelijk testen met drukken op een personenweegschaal.
En zo precies hoeft dat niet hoor +/- 25% van die 20 is prima.
Overigens kun je op een vergelijkbare manier ook een momentsleutel behoorlijk precies ijken want met name de goedkope en ook de beetre na lang gebruik kunnen behoorlijk gaan afwijken.
Overigens is het ook niet zomaar mogelijk dat met een momentsleutel te doen omdat die immers normaliter met een dopsleutel werken en die krijg je natuurlijk niet over zo'n nippel met een leiding eraan. Daarvoor heb je dan een speciale dop nodig en die zijn niet zomaar overal te koop . Of je moet zoiets zelf maken .
Ad
Laatst bewerkt: 17 aug 2019 14:01 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 17 aug 2019 13:24 #1073736

Ad: dank. Ik heb het nog nooit nodig gehad. Heb het mAr ff opgeslagen in mij mapje met manuals...
De topper ISO “Sapho” voor de funracing en nu de dehler 31 “Hoefnix” voor het avontuur...
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 17 aug 2019 22:06 #1073932

  • douwe
  • douwe's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5135
Yellow Boat schreef :
Redelijk makkelijk ongeveer goed te doen.
Met een normale steeksleutel van ca. 20cm lengte betekent die 20NM dat je dei sleutel met ca. 10 kg moet aantrekken ( 20/9,8*1/0,2) .
om een gevoel te krigen hoeveel dat ongeveer is kun je vrij makkelijk testen met drukken op een personenweegschaal.
En zo precies hoeft dat niet hoor +/- 25% van die 20 is prima.
Overigens kun je op een vergelijkbare manier ook een momentsleutel behoorlijk precies ijken want met name de goedkope en ook de beetre na lang gebruik kunnen behoorlijk gaan afwijken.
Overigens is het ook niet zomaar mogelijk dat met een momentsleutel te doen omdat die immers normaliter met een dopsleutel werken en die krijg je natuurlijk niet over zo'n nippel met een leiding eraan. Daarvoor heb je dan een speciale dop nodig en die zijn niet zomaar overal te koop . Of je moet zoiets zelf maken .
Ad

Moment steeksleutels. set Eur 25
BM, 16m2, Sharpie, Topklasse, Finnjol, Friendship 26, Maxi 1000
Laatst bewerkt: 17 aug 2019 22:07 door douwe.
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 18 aug 2019 07:22 #1073986

Ik zeg ook niet dat ze niet te koop zijn maar niet overal bij bijv. de Gamma of dergelijke. Dan kom je al bij een speciaalzaak terecht.
En een linkje naar die shop i.p.v. alleen een plaatje zou ook wel handig zijn geweest :whistle:
Ad
Alleen ingelogde leden kunnen reageren.

Ontluchting Yanmar 3GM30 ook ná fijnfilter? 18 aug 2019 07:25 #1073987

  • douwe
  • douwe's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5135
Yellow Boat schreef :
Ik zeg ook niet dat ze niet te koop zijn maar niet overal bij bijv. de Gamma of dergelijke. Dan kom je al bij een speciaalzaak terecht.
En een linkje naar die shop i.p.v. alleen een plaatje zou ook wel handig zijn geweest :whistle:
Ad

Als je het ff googled (moment steeksleutel of kraaienpoot) kom je het hele arsenaal voorbij.
ook bij de massamarkt.
BM, 16m2, Sharpie, Topklasse, Finnjol, Friendship 26, Maxi 1000
Laatst bewerkt: 18 aug 2019 07:27 door douwe.
Alleen ingelogde leden kunnen reageren.
