Onderwerp: (af) bouw van de "Bagheera"

Hennie, welke gearbox bedoel je, ik heb er meerdere aanboord (motor, besturing, ankerlier etc.)

Timo, moet ik even gaan maken dan, nu eerst schilderwerk afmaken voordat het donker word. Het is inderdaad een lekkere haven!

alles van de besturing waar problemen mee waren.
kan ik mij ervaring delen

De besturing zelf had eigenlijk geen problemen, het was een gebrek aan dempende functie in de stuurautomaat die voor de problemen heeft gezorgt, daar is geen stuursysteem tegen bestand op de lange duur.

Ik heb door mijn foto's gekeken, maar kan geen foto's vinden waar de besturing goed zichtbaar is. Ik zal kijken of ik die dit weekeinde kan maken.

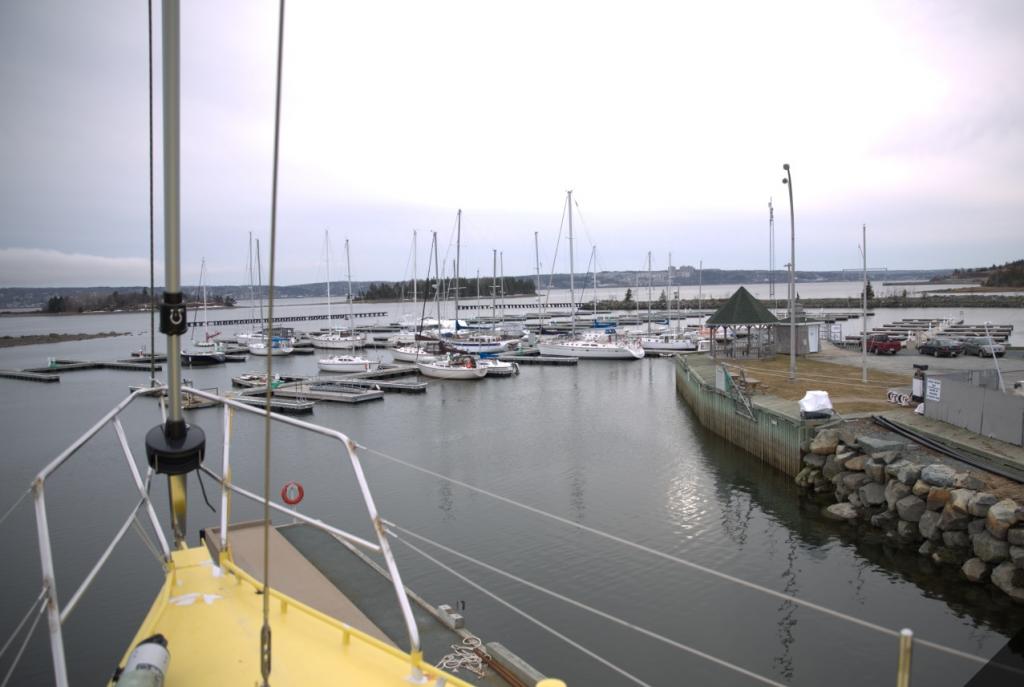

Hierbij het gevraagde plaatje voor een overzichtje van 'onze' haven, al gaan we die nu voor langere tijd verlaten. Het is een verenigingshaven net buiten de stad, en heeft ongeveer 220 ligplaatsen. Er word actief wedstrijdgezeild gedurende 6 weekeinden en 21 woensdagavonden. Als er niet te veel ijs ligt worden er ook winterwedstrijden in J-22's gevaren.



Nu dat ik een roller op de boeg heb zitten, moet natuurlijk ook het zeil pas gemaakt worden. Gister de schaar in het zeil gezet. Omdat het een tri-radiaal zeil is, haal je het uit het midden weg en naai je de drie verschillende stukken weer aan elkaar, nieuw voorlijk erop, onderlijk opnieuw uitstroken en klaar is klara.







Alhoewel ik al letterlijk in duizenden zeilen een schaar heb gezet, is het doormidden knippen van je eigen zeil toch een heel ander gevoel, zeker omdat we samen al zoveel hebben meegemaakt...

Vandaag gaan de meer dan competente mensen van de North sails loft in Lunenburg de drie stukken weer aan elkaar naaien. Ondanks dat ik zelf heel wat uurtjes aan de machine heb gezeten, inclusief het maken van deze zeilen, is het not-done om een ander zijn naaimachine te gebruiken. Dat ging dus zonder vragen of overleg. Als alles goed verloopt heb ik dit weekeinde mijn zeil weer terug. Zojuist telefonisch met de eigenaar gesproken, en het zeil zat alweer in elkaar, ze moesten het alleen nog afwerken.

Goed bezig Erik! Ik kan mij voorstellen dat het wel raar voelt om de schaar er in te zetten. Meten, nog eens meten, heb ik het nu echt goed gemeten? En dan die schaar erin....
Je moet er wat voor over hebben .
Komt vast goed! Succes ennuh... Ik ben benieuwd naar jouw reisverhalen!

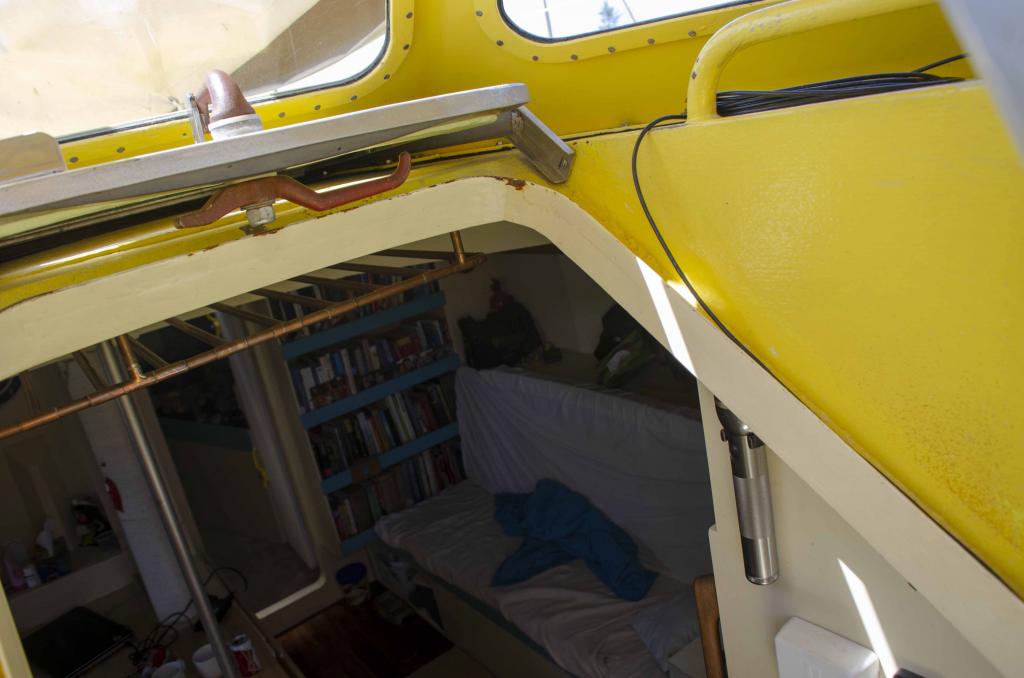

het schuifluik bestaat uit één deel, zet bordjes hebben we niet. Het luik word eerst in horizontale positie gebracht en dan naarvoren in de garage geschoven. Het luik moet, zoals jullie wel kunnen zien, nog gepoedercoat worden en deze word daarna uiteraard ook voorzien van isolatie en een laag lexaan ter grootte van het raam ivm de isolatie.



@ErikdeJong
Wat zorgt voor de afdichting tussen het schuifluik en de rest van de boot? Zelf denk ik aan compriband.

Er zit een rubberen pees van 15 x 30mm tussen. Net als voor alle andere dekluiken, waterdichte deuren en motorluiken. Die pees drukt in een opstaande stalen rand die aan het casco vastgelast zit.

Edit, zie ook deze foto uit een eerdere post in dit draadje (pagina 4)

Erikdejong schreef : Dat gootje komt uiteraard vol water te staan en zal een afvoer hebben.
Bij mijn eigen scheepje heb ik op het laagste punt van de goot een buisje in de wand van de goot dat met een stukje slang naar een huiddoorvoer direkt onder de schuurlijst (niet te zien) is verbonden.
Ben nieuwsgierig hoe jij dat hebt geregeld.

Laat me raden: via een energieneutraal drievoudig gegalvaniseerd edelmetalen 12,3 mm RVS316 buisje dat voor de zekerheid nog in de epoxy is gezet nadat het is getest en aangeraden door meerdere wereldkampioenen driebanden die hij persoonlijk kent en de nodige kampioenschappen mee heeft gewonnen....blijft 15 jaar goed.

Welkom terug, en hoe! Waar was je al die tijd!?

zeekraal schreef :

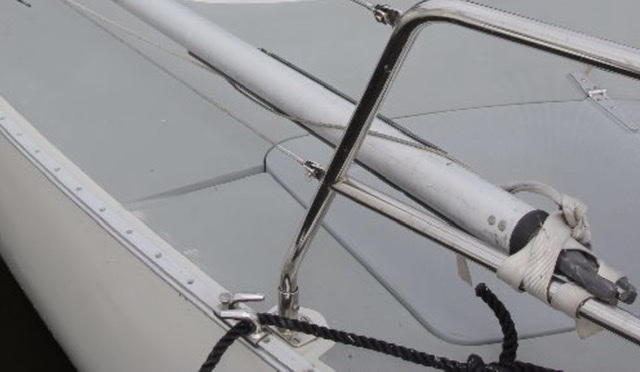

Als de pees op de binnenste opstaande rand afdicht, gewoon een paar hapjes (“mouseholes”) in de buitenste opstaande rand?

Onderdeks dan afvoeren:


Deze optie vereist voldoende afschot in dek. Zal in staal bovendien iets lastiger te maken zijn als in kunststof denk ik?

zeekraal schreef : Met een stuk slang wat net boven de waterlijn uitkomt, dan krijg je geen strepen op de romp.Al heb ik er slecths eentje gedaan. Dat luik open ik bijna nooit onderweg dus die ene keer dat er een beetje water binnenkomt neem ik voor lief als we wel eens een keer over een kant liggen.

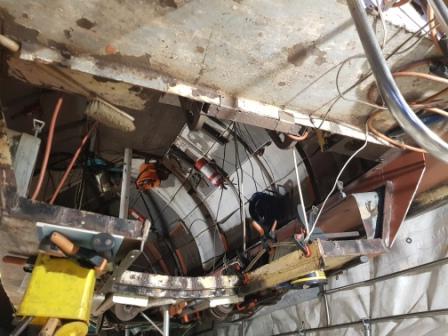

Momenteel heb ik geen kajuitluik (meer):




Mijn kajuitluik wordt niet "flush" geplaatst dus ik heb geen afwatering van de rand waarin een rubber valt nodig.

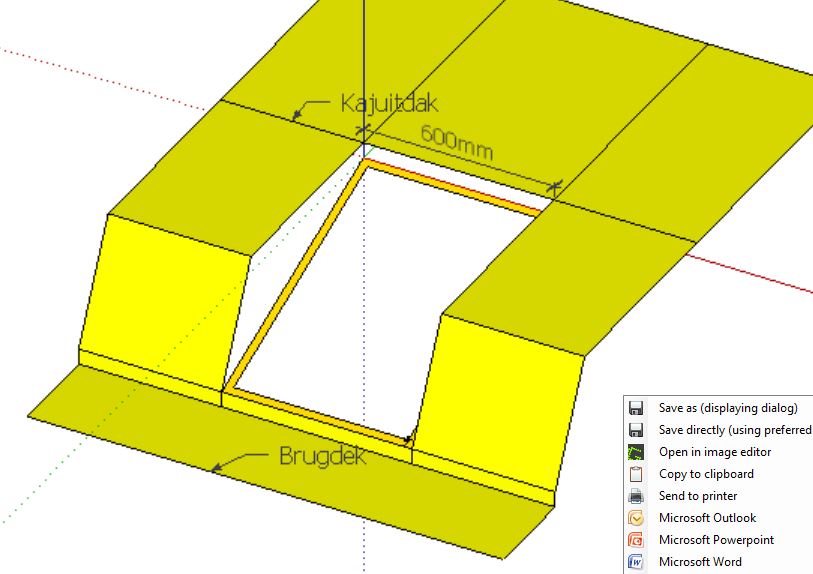

Ik dacht aan:

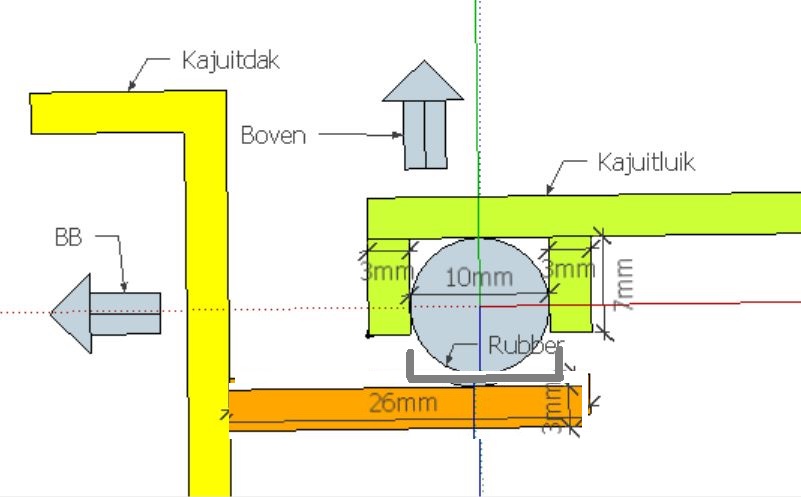

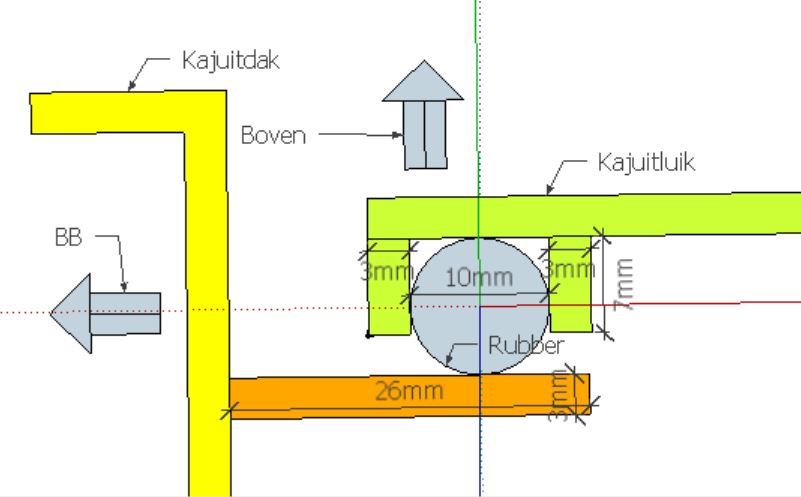

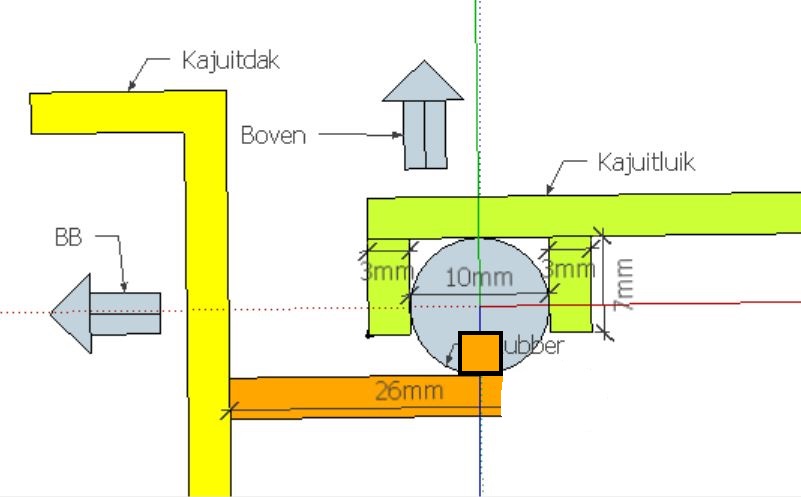

En voor detailering van de afdichting dacht ik aan:




Ik had graag een opstaand randje gehad op de strip rondom waarop het rubber valt, maar de opening is maar 600 mm breed dus daar wil ik maar weinig afhalen.

Je zult toch echt een opstaand randje moeten maken aan de strip waar het rubber op aansluit. Op deze manier is het niet waterdicht en knellen kun je het niet. Bovendien zal water ook naar beneden willen lopen als het luik nat wordt. Die paar mm extra kan nog wel af van de doorgang.

Voor het schuifluik heb ik uiteraard ook geen afwageterings gootje, het is immers genoeg onder een hoek. Met een opstaand randje heb je minder ruimte nodig als wat je schetst in jouw tekeningetje, het randje staat immers omhoog op het hart van de rubber pees die jij hebt getekend. Zie ook deze foto (ik heb een hoek ijzer gebruikt als frame):

jerry schreef :
Inderdaad , gewoon een U-profietje van aluminium of kunststof eronder dan kost het geen breedte. Of eventueel frezen uit massief zodat je een mooie holing krijgt vor het rubber.
Ad

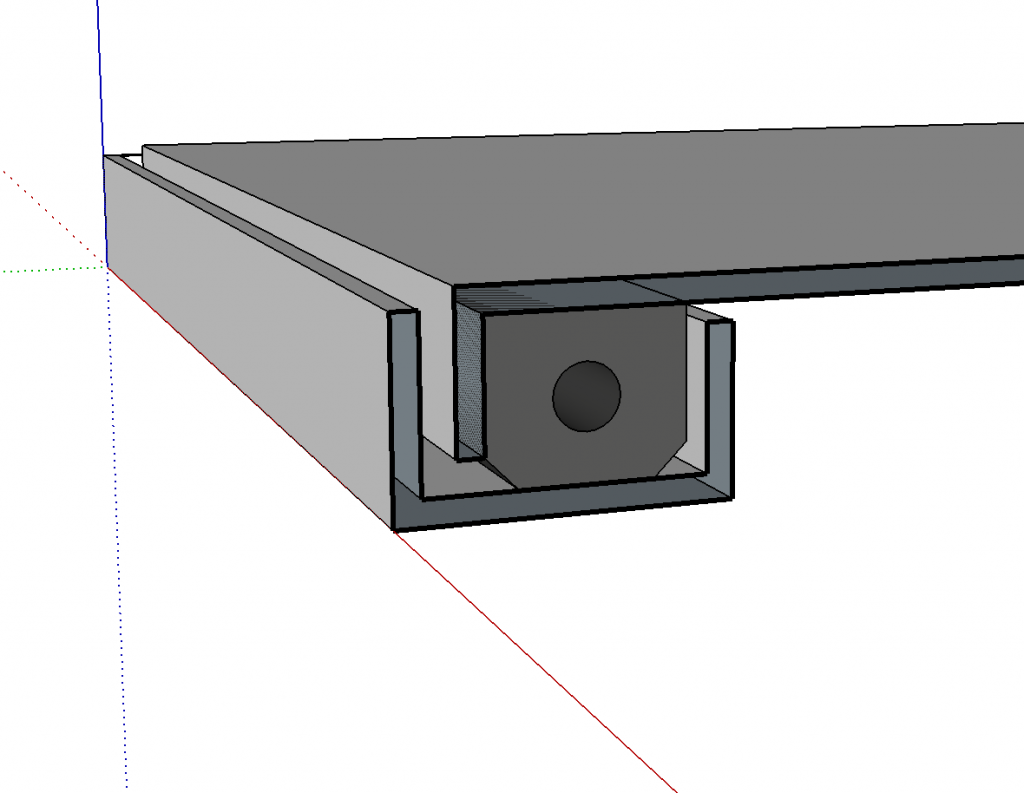

Ik zou het niet met zo'n aluminium profieltje doen. Ik wilde een opstaande rand 'achter' de pakking hebben om eventueel lekwater niet vrij naar binnen te laten lopen maar via hetzelfde lek als waar het water door naar binnen lekte weer naar buiten. Ik heb mijn luikafdichtingen zo uitgevoerd:

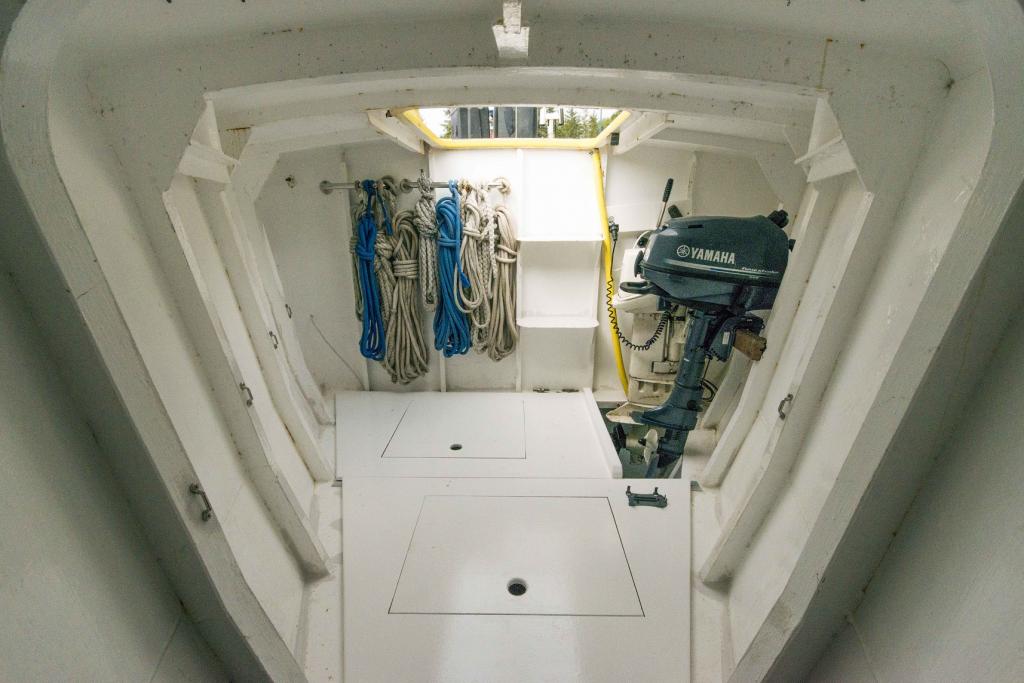

En nog eentje van mijn ingang omdat de uitvoering vergelijkbaar is met wat ook werd besproken:

Bij mij zit het zo:

Nachtvlinder schreef

Das dus deze Grinde
botentekoop.nl/zeiljachten/grinde-8.20/7dd0eb42-2bc4-4673-8fcd-bbf39eab7db7

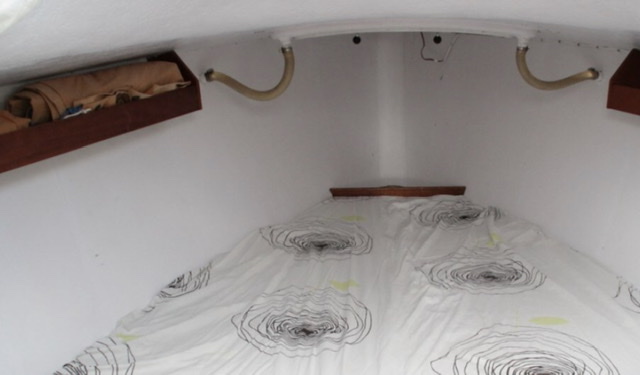

Zie dezelfde matrashoes

Freek

freek1970 schreef :
Koop die Grinde nou maar Freek Je leeft maar 1x
