Onderwerp: Extra zonnepanelen op de il Cigno

Extra zonnepanelen op de il Cigno 07 juli 2016 21:18 #750605

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13145
Zoals ik hier al schreef heb ik laatst twee zonnepaneeltjes gekocht, van hetzelfde type als ik al op de garage van onze C888 heb liggen. De bedoeling was om één paneel er bij te kopen, maar door de onverwacht lage Oostenrijkse prijs kon ik er twee kopen.

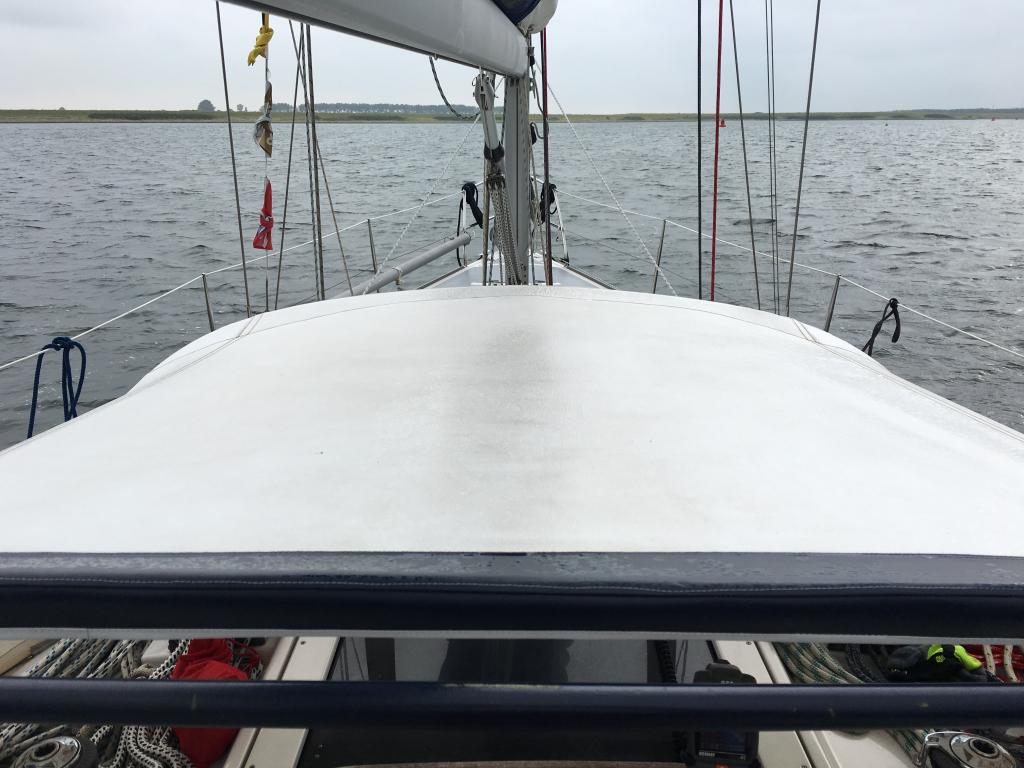

De bedoeling is om deze op de buiskap te monteren. Ik was hierdoor geïnspireerd tijdens de afgelopen Pinkstertrip door forummer PvO die op zijn Hunter 27 ook panelen op zijn buiskap had liggen.

Ik vond dat een hele goede oplossing om op een dergelijke boot een paar panelen te hebben op een plaats waar je er helemaal geen last van hebt. De montage is vrij eenvoudig, de panelen die ik gekocht had hebben in de hoeken al flinke gaten en met een klein beetje uitvijlen met een rattestaart passen daar precies Tenax drukkers in. Door ze op deze wijze vast te zetten kan ik de panelen makkelijk los nemen om ze bijvoorbeeld 's avonds in het gangboord op de zon te richten of om de buiskap neer te klappen.

Aan de onderzijde zit alleen een platte ring, daar kan je je niet aan bezeren.

Het enige probleem is hoe je de draden op een nette manier onderdeks krijgt. Na verschillende opties te hebben overwogen, leek mij het maken van een kabelgootje tussen de ramen door de beste manier. Deze heb ik gemaakt van wat stroken restmateriaal wat ik nog had van de buiskap. Door één kant vast te stikken en de andere kant te voorzien van klitteband kan ik de draden er gemakkelijk in leggen.

Aan de onderkant lopen de draden onder de buiskap door naar binnen, waar ze droog onder de instrumentenconsole zijn aangesloten op de kabel van het bestaande paneel. Hierdoor hoefde ik buiten geen stekkers of dekdoorvoeren te maken.

Het stikken van deze stroken op de buiskap was trouwens niet gemakkelijk op ons naaimachientje. Veel grip heb je niet op het Markilux doek en de buiskap onder de arm van de machine doortrekken had meer weg van buiskapworstelen dan van naaien.

Het is gelukt, maar ik denk dat als de zeilmaker mijn stiknaden ziet hij zich wel even achter de oren krabt...
Maar goed, van buiten zie je daar niets van en ik vind het resultaat prima gelukt:


Nu nog aansluiten. Tevoren had ik me wat verdiept in de materie en kwam vrij snel tot de conclusie dat het in mijn geval verstandig was om de panelen allemaal parallel aan te sluiten. De spanning van dit type ligt rond de 17V (nagemeten, klopt), wat genoeg is om de MPPT regelaar tot leven te wekken.

In serie schakelen om de spanning op te voeren is dus niet nodig. Door ze parallel te schakelen heeft schaduw op één paneel geen invloed op de prestaties van de rest, wat bij serieschakeling wel het geval is. Ik wil de aansluiting wel zodanig maken dat ik de panelen ook helemaal weg kan nemen. Normaal wordt voor zonnepanelen per ader een stekker toegepast, maar deze zijn te groot om allemaal onder mijn console weg te kunnen werken.

Ik ga daarom connectors toepassen die ook voor auto's en motoren gebruikt worden. Deze zijn redelijk waterdicht en kunnen 10A hebben, ruim meer dan de paneeltjes doen.

Deze moeten nog even besteld worden, en zeker te stellen dat wij tijdens de vakantie toch al plezier van de nieuwe paneeltjes hebben heb ik ze tijdelijk maar even met vlakstekertjes aangesloten. De foto is genomen voor er isolatietape omheen ging uiteraard.

Zo, laat de zon maar schijnen, mijn koelbox kan aan blijven staan deze zomer.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 07 juli 2016 21:22 #750609

Origineel idee en netjes uitgevoerd! Hoeveel vermogen heb je straks totaal geïnstalleerd?
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 07 juli 2016 21:25 #750610

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13145
Er liggen nu drie panelen van ieder 30Wp, dus 90Wp in totaal.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 07 juli 2016 21:32 #750612

Valt me mee met het rendement dan! Gaat dat met die 90 Wp lukken om je dagelijks verbruik bij te houden denk je, of is het meer om de accu's vol te houden als je niet aan boord bent?
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 07 juli 2016 21:45 #750617

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13145
Tja, bijhouden valt of staat met de verbruikers die aan staan uiteraard. Met een beetje zon zal ik een heel eind komen denk ik, maar het is mij vooral te doen om het moment dat ik weer aan de walstroom moet langer uit te kunnen stellen. Die 7A is in de meeste gevallen theorie denk ik, maar we zullen zien. Het is in ieder geval een verdrievoudiging :)
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 07 juli 2016 22:04 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 07 juli 2016 21:51 #750619

Ziet er keurig uit!
Nog even en ik zou op de Staverse jol ook een buiskap willen hebben. :lol: :sick:
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 08 juli 2016 06:41 #750640

Ik denk het ook op die manier uit te voeren.
Dit jaar 2 paneeltjes van 50W. 1 vast op de garage de andere als testopstelling op de buiskap vastgemaakt met touwtjes.
Tijdens de vakantie is gebleken dat het enorm belangrijk is om de paneeltjes te richten naar de zon.
Dus ik ga geen vaste plaats voorzien op de buiskap, wel een aantal ringetjes zodat het paneeltje in verschillende richtingen kan vastgemaakt worden, ook aan de zijkant van de buiskap.
Ook kan ik dan evt makkelijk nog een paar paneeltjes bijplaatsen.
Het geleiden van de kabels via goten met klittenband leek me ook een goeie oplossing.
Overigens, totaal 100W is niet zoveel als de zon niet volop schijnt, moet je toch nog erg zuinig zijn met stroom. Gelukkig wel het bier kunnen koud houden :whistle:
Laatst bewerkt: 08 juli 2016 06:43 door zuipschuit.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 08 juli 2016 07:12 #750646

Als ik een paar dagen weg ben zonder motorgebruik en walstroom (ankeren en zeilen) kom ik ongeveer 35 Ah tekort per dag (battery monitor).

Ik heb nu 120 Wp. Ik verwacht daar in Nl, onder gunstige omstandigheden zo'n 60 W uit te halen door ze (hangen in de railing) naar de zon te kantelen. Als er dan 6 van dat soort zonuren in een dag zitten, dan haal ik 30 Ah per dag uit de zon. Nog steeds niet voldoende, helemaal als je rekening houdt met het laad/ontlaadrendement van een loodaccu. Ook kost het meer tijd dan er zon is om de laatste Ah's er via de absorptiefase in te stoppen. Mss plaats ik ook nog wel eens wat bij op de buiskap; eerst maar eens proberen hoe het nu gaat (spul ligt nog te wachten op installatie)...
Laatst bewerkt: 08 juli 2016 07:14 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 09 juli 2016 19:17 #751036

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13145
Nachtvlinder schreef :
(spul ligt nog te wachten op installatie)...
Ik hoop dat je daar dan wel wat over schrijft, altijd leuk om te lezen.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 09 juli 2016 21:05 #751051

Netjes gedaan. Nu hopen op veel zon!

N.b. Als je volgende keer iets te stikken hebt, ik heb een zeilenstikmachine staan, en woon dichtbij.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 09 juli 2016 21:14 #751053

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13145
Dat zou zo maar kunnen, dank voor het aanbod!
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 10 juli 2016 16:54 #751159

  • Solution
  • Solution's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 886
Dat ziet er netjes uit Timo, mooi hoe je de draad heb weggewerkt.
Beneteau Oceanis 40
Laatst bewerkt: 10 juli 2016 19:25 door Solution.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 10 juli 2016 17:44 #751165

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2930
ilCigno schreef :
Tja, bijhouden valt of staat met de verbruikers die aan staan uiteraard. Met een beetje zon zal ik een heel eind komen denk ik, maar het is mij vooral te doen om het moment dat ik weer aan de walstroom moet langer uit te kunnen stellen. Die 7A is in de meeste gevallen theorie denk ik, maar we zullen zien. Het is in ieder geval een verdrievoudiging :)
vandaag van enkhuizen naar Terschelling, op havens en sluis na alles gezeild.
verbruikers:stuurautomaat, pc, gebruikelijke navigatie apparatuur, en natuurlijk de koelkast om het steigerbiertje koud te houden.
vertrokken met volle accus, nu zo'n 96,5% (Netto 12ah verbruikt.)
Thalassa
Hunter 27
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 10 juli 2016 18:19 #751170

  • groom
  • groom's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8517
Dat ziet er heel netjes uit. Gij zijt niet alleen secuur maar ook nog eens handig B)
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 10 juli 2016 20:08 #751196

PvO schreef :
vandaag van enkhuizen naar Terschelling, op havens en sluis na alles gezeild.
verbruikers:stuurautomaat, pc, gebruikelijke navigatie apparatuur, en natuurlijk de koelkast om het steigerbiertje koud te houden.
vertrokken met volle accus, nu zo'n 96,5% (Netto 12ah verbruikt.)

Stel dat je met volle accu's bent vertrokken vanuit Enkhuizen. Bijgeladen in sluis Kornwerd (1 uur * 10 A = 10Ah) en tijdens het binnenvaren van Terschelling (5 Ah).

Totaal verbruik is dan 27 Ah geweest gedurende 8 uur zeilen. 's Avonds zal het verbruik van de AP en apparatuur wegvallen; koelkast blijft en er komen wellicht wat (led- of gloei-) lampjes bij.

Per 24h zul je dan tussen 35-40 Ah uit komen schat ik zo (indien je je motor niet zou gebruiken)
Laatst bewerkt: 10 juli 2016 20:09 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 10 juli 2016 20:52 #751205

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2930
Ik weet niet hoe hard jouw boot vaart, maar ik had vandaag 50nm op het log staan.dat red ik net niet in 8 uur ;)

verder is mijn totaal verbruik tijdens 24uur voor anker inderdaad zo rond de 40ah.
totaal verbruik 24uur onder zeil is eerder 150ah
Thalassa
Hunter 27
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 21 juli 2016 18:00 #753913

  • Go west
  • Go west's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 576
@ ilCigno,

Ik heb ook interesse in die Oostenrijkse zonnepanelen. Heb je al gemeten wat de opbrengst is van de 3 * 30 Wp panelen ?
Kun je de 3 panelen parallel schakelen en dan 1 MPPT regelaar gebruiken ?

Jan
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 21 juli 2016 18:57 #753934

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13145
Je kunt gelijke panelen eenvoudig parallel schakelen, mits het totale vermogen onder het maximum van de regelaar lijft. Bij ongelijke panelen werkt dit niet of minder goed is mij verteld.

De opbrengst van mijn panelen laat zich pas goed meten tijdens mijn vakantie, de accu's zijn immers helemaal vol nu dus wordt er niet of nauwelijks geladen.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 03 okt 2016 11:33 #772596

  • Gregor
  • Gregor's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 4339
Timo, ben benieuwd hoe de panelen zich op de buiskap houden en vooral of de stof het houdt. Kan je daar iets over vertellen?
Denk zelf om deze panelen te plaatsen. Vraag is vooral of het doek dit gaat houden bij meer wind en regen of dat het toch te veel gaat klapperen.
Het kan altijd nog hagelen...
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 03 okt 2016 12:08 #772606

  • john 338
  • john 338's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 343

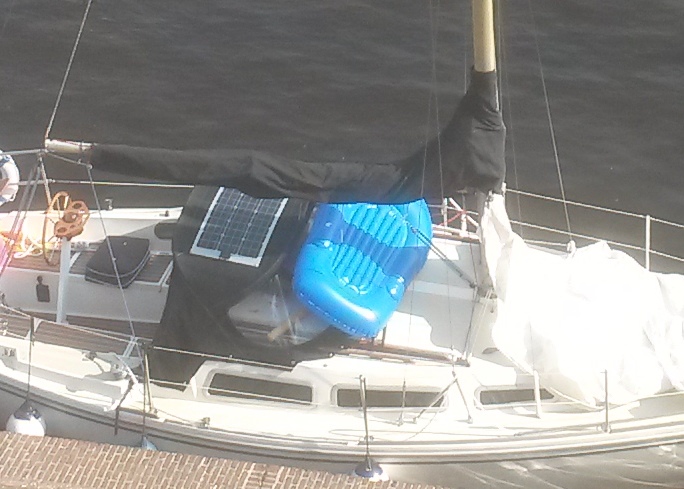

Ik heb zo nu twee seizoenen dit paneel op de buiskap. Het doek heeft er niets van en het klappert niet.

Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 03 okt 2016 13:12 #772626

  • Proost
  • Proost's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10416
Wat betreft aansluiten van ongelijke panelen: Proost heeft al jaren een 36 W en een 48 W op de laadregelaar aangesloten en dat gaat tot heden probleemloos. Moet wel zeggen dat ik niet laadstroomwaarde meet en alleen maar kijk of de accu's vol zijn.
Je kunt ook de rekenweg volgen en altijd maar blijven meten! Want dat is toch weten?
Als je maar geniet!
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 03 okt 2016 13:31 #772633

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13145
Gregor schreef :
Timo, ben benieuwd hoe de panelen zich op de buiskap houden en vooral of de stof het houdt. Kan je daar iets over vertellen? ... Vraag is vooral of het doek dit gaat houden bij meer wind en regen of dat het toch te veel gaat klapperen.
Tot op heden zit het allemaal prima. De panelen zijn niet zwaar, de buiskap merkt daar nagenoeg niets van. Klapperen oid doet het niet, ook niet bij veel wind of regen. Eigenlijk merk ik er helemaal niets van, behalve dat de accu's sneller laden.
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 03 okt 2016 13:32 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 03 okt 2016 13:33 #772634

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13145
john 338 schreef :
Ik heb zo nu twee seizoenen dit paneel op de buiskap.
Zit ook mooi John. Hoe heb jij het paneel vastgezet?
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 03 okt 2016 13:34 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 04 okt 2016 06:58 #772814

  • john 338
  • john 338's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 343
ik heb ringen in de buiskap gemaakt en het paneel met m6 boutjes en borgmoer vastgezet.
die snelsluitingen zijn een goed idee trouwens.
Alleen ingelogde leden kunnen reageren.

Extra zonnepanelen op de il Cigno 04 okt 2016 08:18 #772851

  • Gregor
  • Gregor's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 4339
Dacht zelf om versterkingen onder het doek te zetten en dan tenac sluitingen te gebruiken. Doek is overigens Stamoid.

Het kan altijd nog hagelen...
