Onderwerp: Chinese vingerklem als stopper

Gieten is inderdaad een vak apart en moet je laten doen, maar er zijn in NL wel een aantal competente gieterijen die kleine oplages doen, ondermeer voor kunstenaars. Optimalisatie is vooral kleinere wanddiktes en zorgen dat je een beetje een mooi verloop krijgt van de spanningslijnen lijkt me zo. Al kan je er natuurlijk een fem model van maken. Is eenvoudiger voor brons dan voor composiet.

Leuk: voor een paar tientjes een enorm groot prototype. Mooi in de carbon hydropaint. Wordt nèt echt

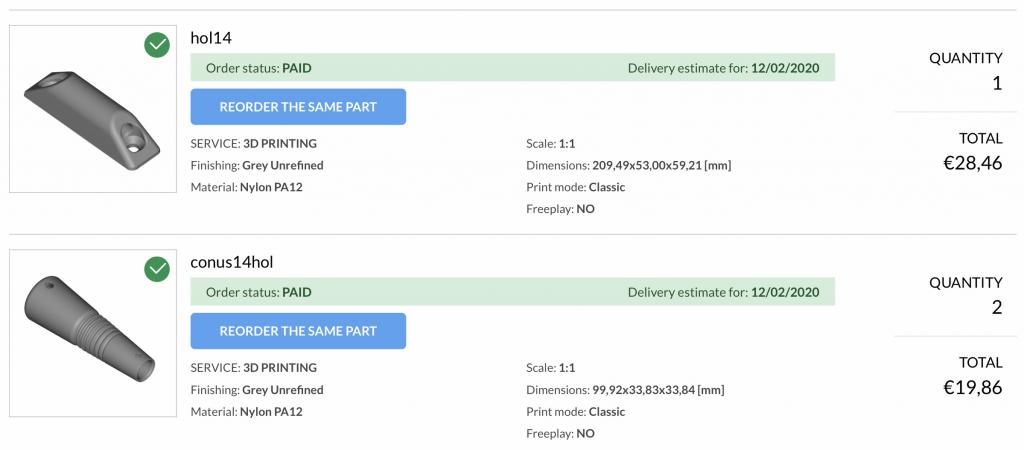

Waarom de conus 2x?

Omdat Ik boven minimum orderbedrag moest komen

Had dan PA GF of Alumide gekozen. Veél sterker.

Jaja BB weet ik maar nee dus, dit moet goedkoopste: only for look&feel

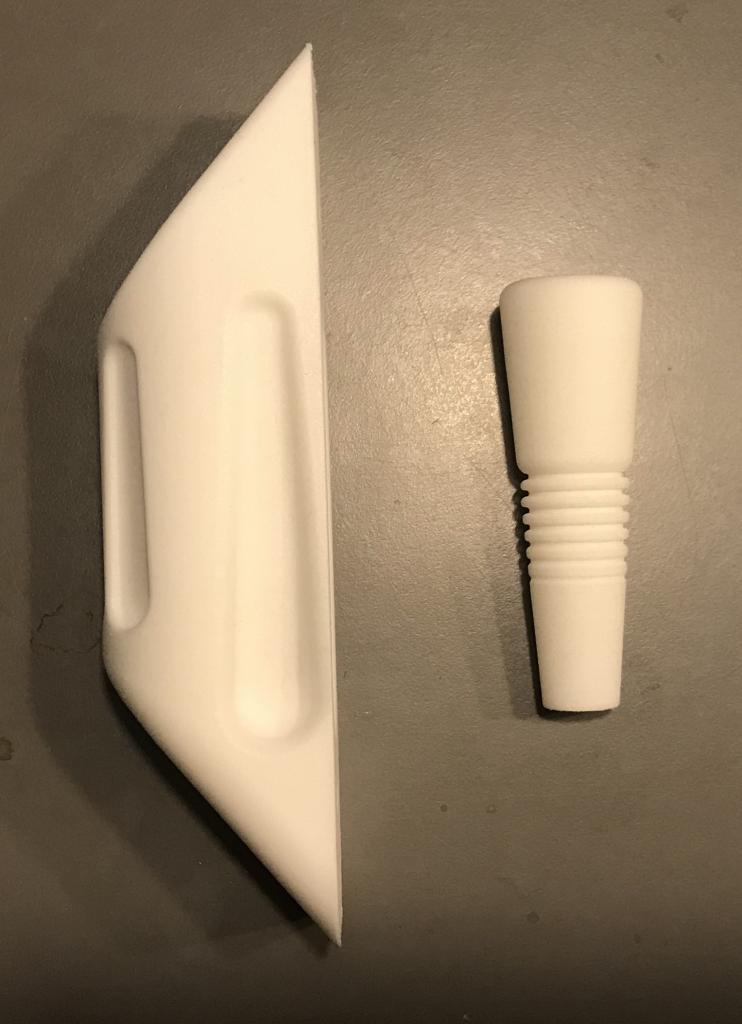

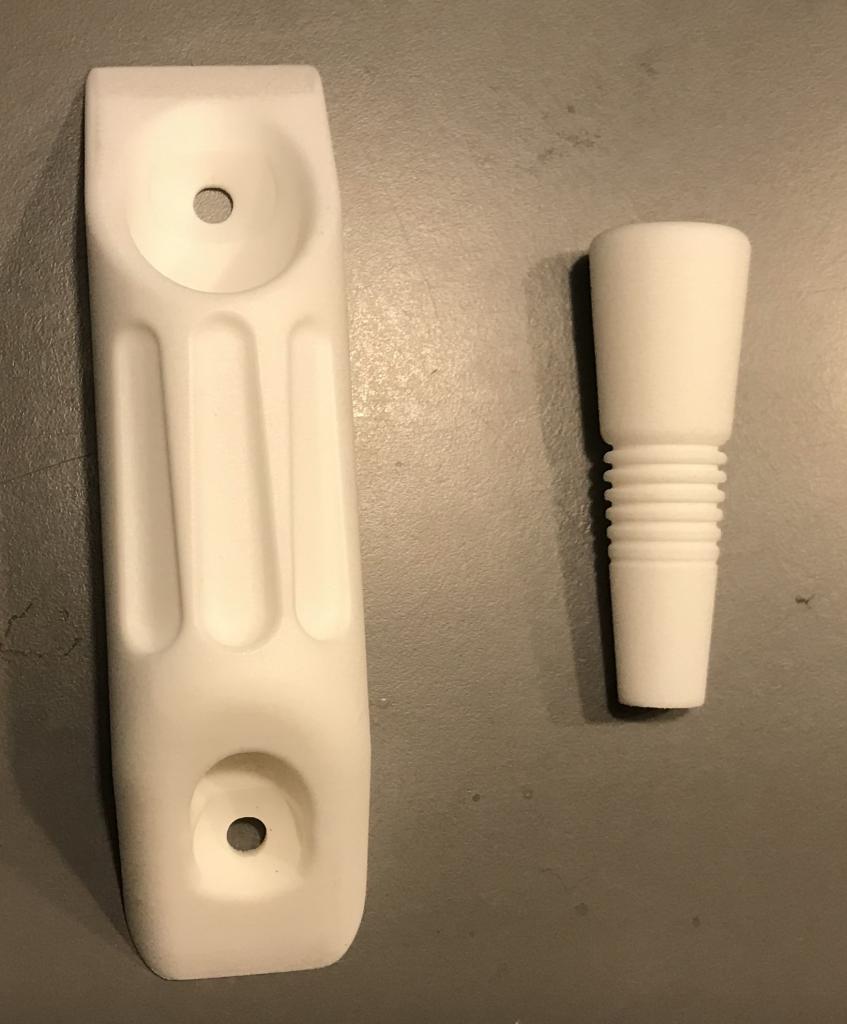

Geprint model van Chinees voor 7-8mm lijn binnen. Huis is 14 x 3,5 x 3,5 cm ongeveer.
Nu mooi maken: carbon print op het huis en sok op conus zien te krijgen. Die sok laat zich niet zomaar om de grote radius van de conus binnenstebuiten keren. Ik denk dat ik handmatig de strengen weer in vorm zal moeten vlechten; maar wat en hoe precies volgt nog.

Heel mooi Joost, zie een mooi product ontstaan. Twee dingen vallen mij in dit prototype op: de scherpe hoek / rand van het grondvlak, wanneer daar enkele millimeters ‘verticale rand’ zouden zijn lijkt mij dat minder kwetsbaar.

Op de foto’s zijn de gaten voor de bevestiging niet helemaal zichtbaar, maar ik denk dat ook hier een ‘verticaal cilindrisch vlak’ het geheel ten goede komt, om te voorkomen dat de bevestiging tegen een snijvlak steunt.

Maar nogmaals, prachtig!

Helemaal correct Hurleyzeiler: beide punten zijn geborgd in het model wat uit de mal zal komen. Dank voor de feedback!

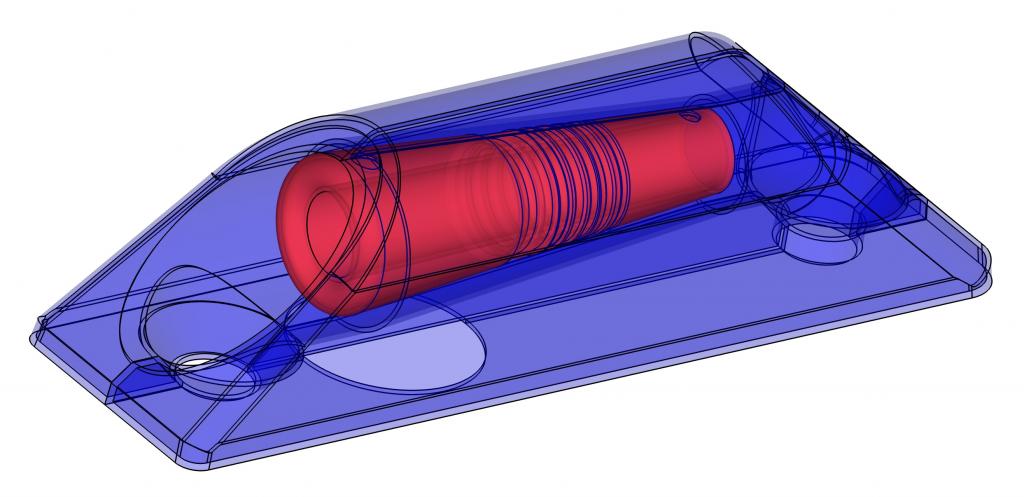

Dit toon al beter:


(Dat is het tweede model wat momenteel _als hol met epoxy te vullen model- in print is in Italië.)

En: ik heb hittebestendige epoxy voor de mal en een partijtje prepreg besteld "productie" in de pers-mal.

Gaaf, ben benieuwd. Welke Prepreg heb je?

JRomkes: deze: www.carbonwinkel.nl/carbon-fib...engte_op_rol=1_meter
Voor mij eerste keer, kan er ervaring mee opdoen. Zou voor volume-vulling ook nog wel dikkere willen hebben maar dat komt later.
Ben nog op zoek naar foam. Òf die mooie waar jij me op wees òf meer klassieke elastische foam: heb daar maar heel dunne plakjes van nodig voor de (elastische) druk in de persmal.

Hoe elastisch blijft dat foam bij verschillende temperaturen?
Bij normale laminaten werkt dat wel maar bij prepreg, zeg 80 graden?

Ah jammer, staat geen datasheet bij. Prepreg zelf is gelukkig een van de makkelijkste vormen om te verwerken. Van te voren snijmalletjes maken van folie dan plak je het zo als stickers in je mal. Goed opletten waar je de overlaps doet, Al is dat meer cosmetisch. En zeker met dikkere pakketjes af en toe debulken. Na de eerste laag en elke 3 lagen of zo. Als je afplaktape op een kant van je vacuumzak plakt kun je die gewoon open en dicht doen, hoef je niet steeds elke keer nieuwe tackytape te plakken. Na debulk doet het bij het bakken niet heel veel meer, dus goed de laagdikte in de gaten houden. Verder schoon proberen te werken, het is geen materiaal voor in een stoffige schuur. Het is wat stugger dan normaal weefsel dus het blijft mooi in vorm. Al kan dat ook lastig zijn. Prima op te lossen met een haarföhn, en dat helpt ook als het niet genoeg plakt in de mal (mal kun je evt. ook voorverwarmen). Een graad of 18-22 in de werkplaats is mooi om te verwerken, daaronder plakt het slecht, daarboven te plakkerig.
De hoge temperatuur epoxy mal trouwens niet vergeten te postcuren tot die zijn maximale waarde haalt. Vrijstaand maximaal 10 graden per uur omhoog om vervormen te voorkomen. Zolang een epoxy voor hoge temperaturen geen postcure heeft gehad blijft die chemisch iets reactief. Met andere woorden, hecht prima met verse epoxy die je in de mal gebruikt. Daar kan weinig losmiddel tegenop...
(Ooit eens een mal gemaakt en een postcure op 100 graden gedaan, wilden de mal mogelijk op 80 graden gaan gebruiken. Eerste product was echter gewoon wet layup op kamertemperatuur. Met een beitel kwamen wij op een gegeven moment weer in een hoekje bij de gelcoat uit. Na een paar uur en stukjes koolstof overal. Boel kon zo de container in. De epoxy van de mal kon tot een graad of 160 aan. En tot zover had die dus ook een postcure nodig.)

Zomaar wat tips en tricks, ik weet niet tot hoever je al op de hoogte bent maar misschien heb je er wat aan.

Leuke term: "debulken" doet me een beetje denken aan je neus leeghalen

Is dat de term voor vacuum trekken om de prepreg op zijn plaats te krijgen en te ontluchten? Gebruik je dan folie en ook warmte?

Dank!

Helder Joost, dank voor de uitleg, vind het echt mooi! Johan

holtere schreef :
Ja klopt. Meestal geen warmte. Meestal wel folie, soms de autoclaaf. Je kan de backing gebruiken, door die te perforeren of gewoon P3 gaatjes folie. Of helemaal geen folie en enkel mesh, iets beter voor de luchtdoorvoer, iets gevoeliger voor contaminatie.

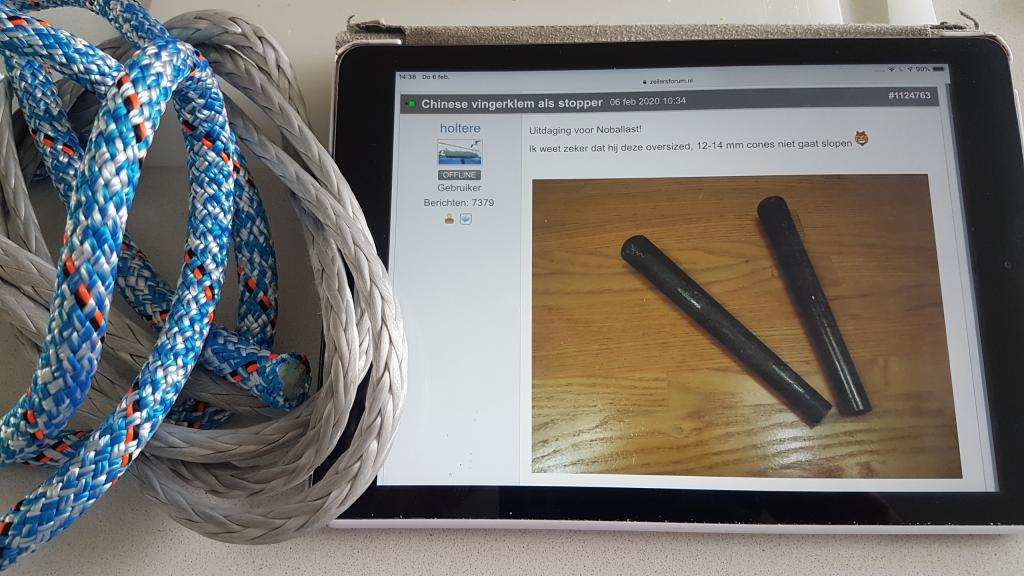

Uitdaging voor Noballast!
Ik weet zeker dat hij deze oversized, 12-14 mm cones niet gaat slopen

holtere schreef :
Zojuist nog wat 12mm dyneema opgehaald voor lijn en kous. Eerst de klemkracht van de dyneema kous testen met de 12mm lijn zonder constrictor daarna in combinatie met constrictor in verschillende versies en cones en andere kous/lijn combi’s. We gaan het zien

Ik bgrijp dat Alweereengijp zich zorgen moet gaan maken over zijn kettinglier

holtere schreef :
Na deze foto's neem ik vast mentaal afscheid van wat ooit een ferme kettingtakel was....
Don't bring a knive to a gun fight.

Maar niet vals spelen he! Geen haalketting aan traktor of trekhaak, eerlijke wedstrijd tot 5 ton toch?

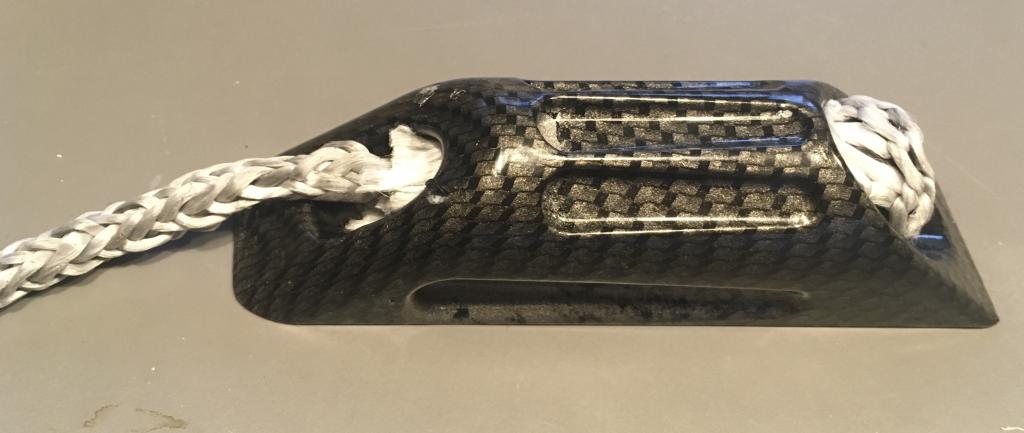

Een eerste model -3D print met carbon look- van de Chinese vingerklem met "interne kous" (conform concept uitgelegd in zeilersforum.nl/index.php/foru...er?start=350#1121669):


Puzzel is nog om de dyneema kous over de grote diameter van de conus terug te slaan en dan weer in te vlechten; maar ik kom daar wel uit met wat proberen / oefenen

Kun je de cone niet in de mantel steken?
veel gemakkelijker toch eventueel een beetje epoxy aan het uiteinde van de mantel!

Ziet er leuk uit trouwens. Nèt echt

holtere schreef : Nee: de essentie van het concept is juist dat de de kous IN de conus ligt -"concept interne kous" immers-.
Juist om de scherpe knik van kous over het uiteinde van de conus (bij dunner wordende lijn die onder groooote spanning staat...) te voorkomen. Dàt was mijn waarneming bij de breuk van de kous op die plek bij de trekproeven van NoBallast.
