Onderwerp: Nieuw roer voor Sonator

Ik heb ook wel eens last van zand op plekken waar het niet hoort.

Sonador schreef :

Best lang:

Geen 1.75, geen 2.25, maar 2.73m lang, 1 cm korter dan het oude roer.
Maar geheel volgens originele bouwtekening

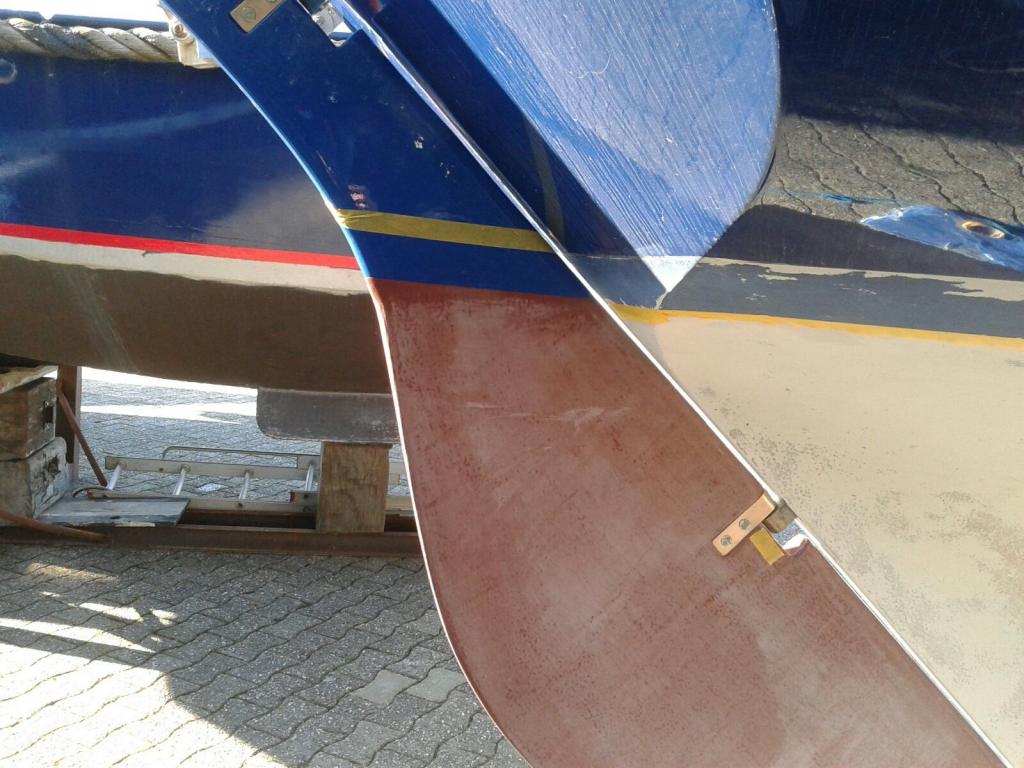

Waterlijn bepalen:




Ik heb nog wat moeite met de passing, 1 vingerling (de vingerling zelf) is niet geheel zuiver recht.
Bij maximale uitslag naar rechts, is er maar bar weinig ruimte tussen roer en boot op een paar kleine plekjes.

Voor de rest lijkt het mooi te werken, en ben er blij mee.
Ik schaam mij wel een beetje hoeveel tijd er in de afwerking is gaan zitten.
Heb er wel veel van geleerd

Hopelijk gaan de temperaturen weer wat omhoog, het kriebelt om verder aan de boot te gaan werken.

Mooi hoor! Verbaas mij altijd weer over het formaat van bootonderdelen als je ze in huis haalt. Denk dat de roerbeslagen ook nog wel in zullen gaan lopen waardoor de spelingen gunstiger worden.

En als schipper en scheepsbouwer weet je als geen ander hoe ver je kunt gaan.

Als je de maximale uitslag haalt zonder de romp te halen lijkt het me OK - als het gaat aanlopen hoef je er pas iets aan te doen (of negeren, er slijt vanzelf een beetje speling in

Laat even weten wanneer hij klaar is, lijkt me leuk om het eindresultaat nog even te komen bekijken. Blijft hij in Zwartsluis liggen?

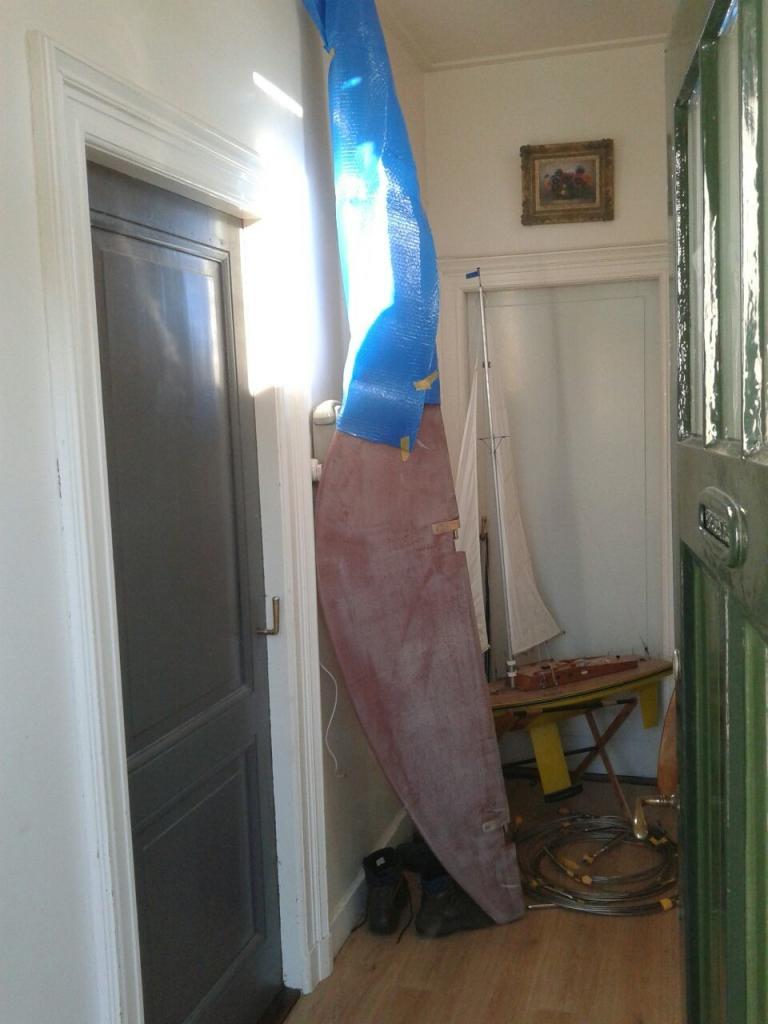

@Hurleyzeiler, vond het wel een leuke foto zo bij de deur in de gang, geeft het een beetje perspectief.

@Redshift
Hij blijft in Zwartsluis, maar niet op de huidige locatie.
Je bent altijd welkom

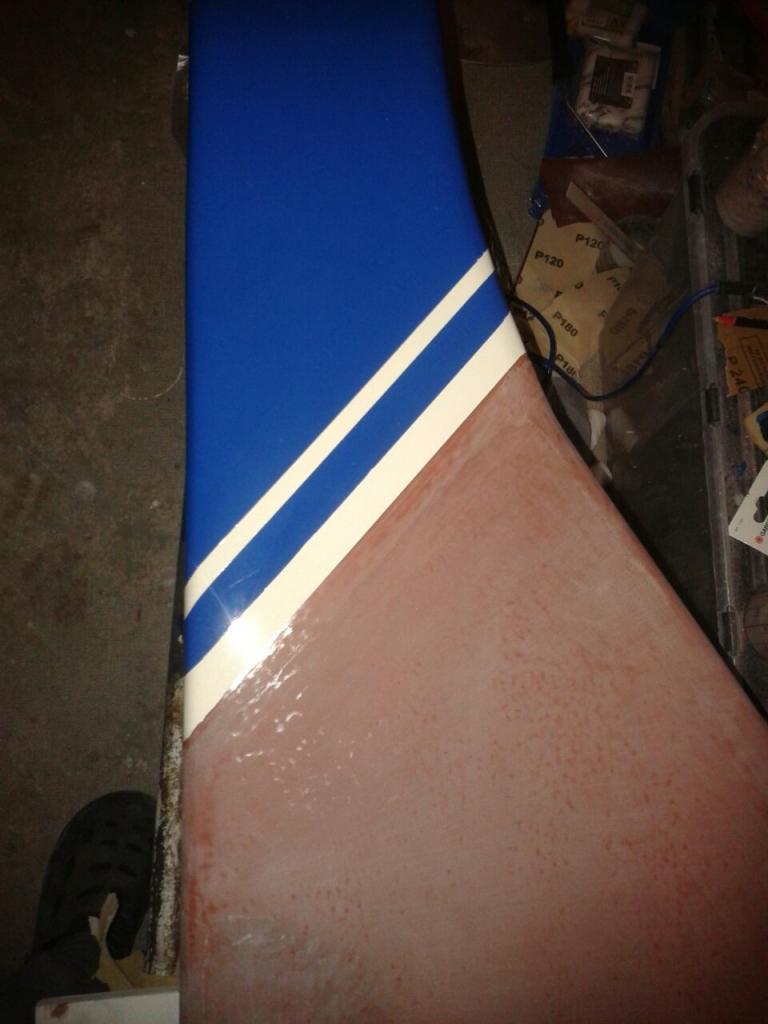

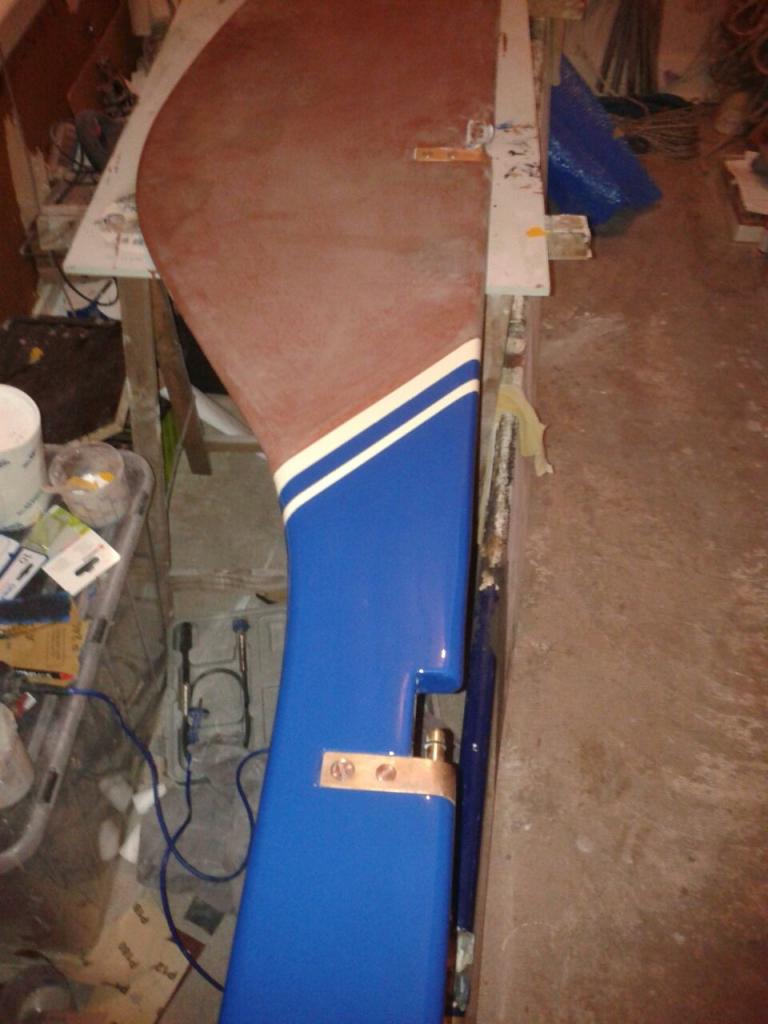

Waterlijnstreep erop, word nog wat als ik die op de boot straks moet gaan schilderen.



De blokkeerblokjes van het oude roer waren niet zo mooi meer.
Dus maar nieuwe gemaakt.

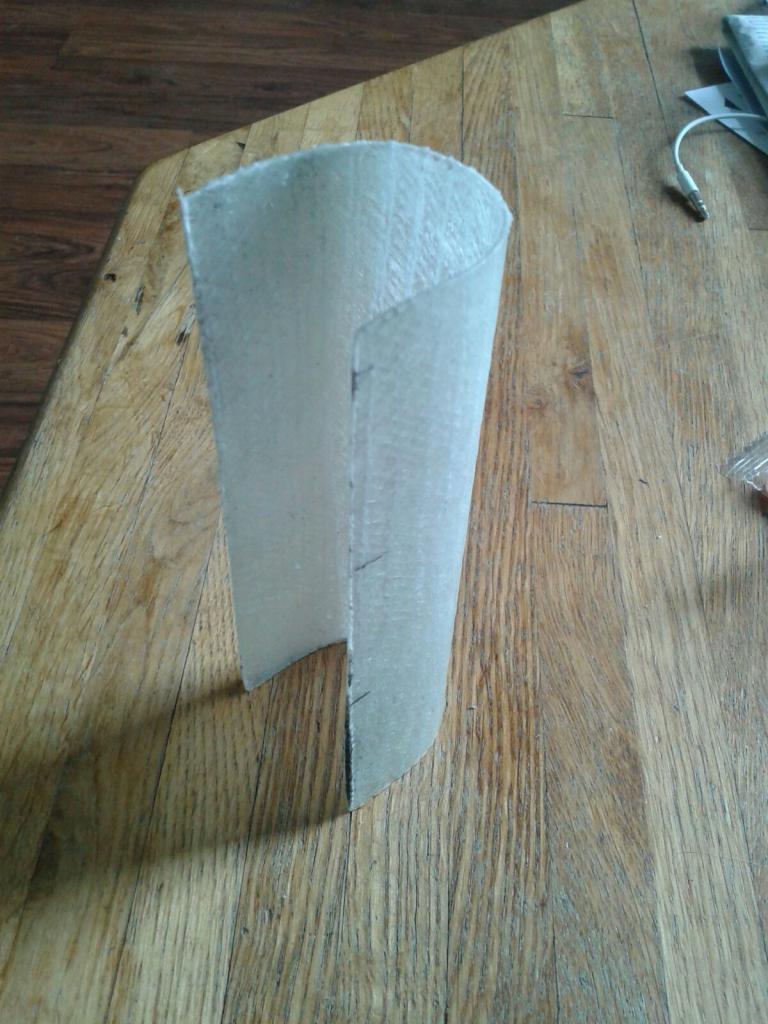

Eerst folie over het roer geplakt, en daarna 2 laagjes bi-axiaal, en tape want dat had ik nog liggen.

Dan krijg je dit:

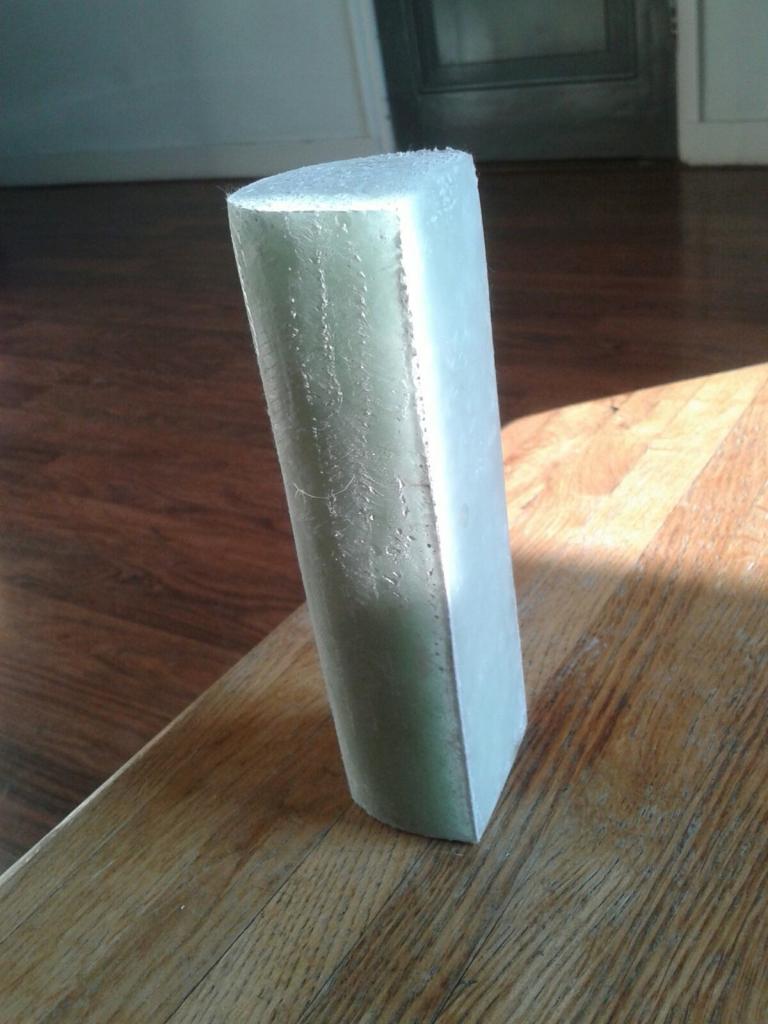

Dat heb ik ingegoten met epoxy en gehakselde glasweefsel, want daar had ik ook nog een beetje
van liggen.

Dan krijg je dit:

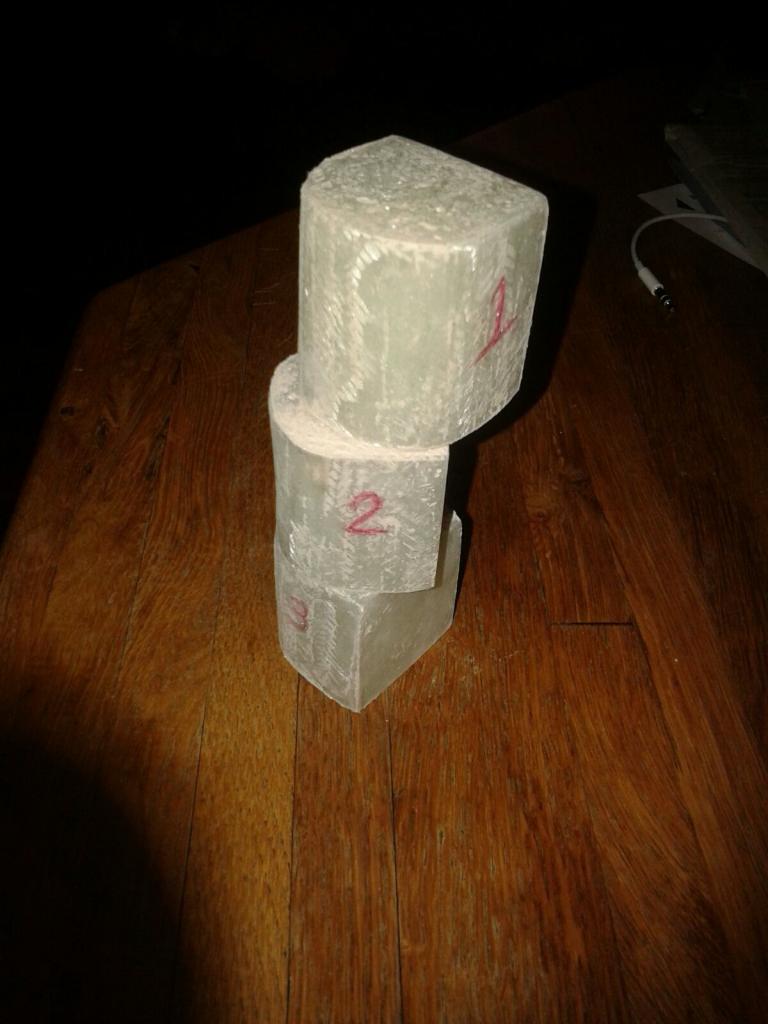

En toen op maat gezaagd met een handijzer zaagje:



Ik heb het roer ter hoogte van de montageplekken blokkeerblokjes, opnieuw ingeboord met een 10mm boor. Dat opgevuld met epoxy en west systems 404.

De bedoeling is om daar M4 draad in te tappen.

Mij lukt het niet zo goed om te schroeven in epoxy, hopelijk gaat tappen beter.
Dat was het weer, zijn jullie mij al zat met dit soort verslagjes?

Weescgerust Sonador, jouw project verveelt nooit

Waar worden die blokkeerblokje bevestigd ?

Onder de vingerlingen, ze zorgen ervoor dat het roer op zijn/haar plek blijft.

Ok dan is het wel erg mooi gemaakt !

Slim en netjes uitgevoerd!

Maar kun je deze dan niet beter niet met epoxy maar met iets minder sterks vastzetten? Je wilt deze borgingen er zonder verdere schade toch uit kunnen tikken, als het roer er ooit weer af zou moeten denk ik?

Nachtvlinder schreef :
Zoals ik het begrijp zet ie ze vast met M4-boutjes.

Oeps, niet goed gelezen. Mooie oplossing!

die gaten had ik al geboord, en weer gevuld met epoxy.
heb je er nu ceder of epoxy uitgeboord?

Dat weet ik, en ik heb geprobeerd de originele blokjes te monteren, met de schroeven die je hebt meegegeven. Maar ik kreeg geen goed schroefdraad in de pure epoxy.
Ik ben niet zo handig als jij

Ik had als alternatief, ook de schroef met epoxy erin kunnen "lijmen" maar dan word het nog lastig om het weer te demonteren.

Dat, i.c.m. dat de oude blokjes schraal afstaken tegen het nieuwe roer.
Heb ik nieuwe blokjes gemaakt (alleen nog gaten erin boren en schilderen), en besloten om ze vast te zetten met rvs M4 boutjes in plaats van schroeven.

Ik heb het roer opnieuw ingeboord t.h.v. waar jij het ook had ingeboord.
Maar deze keer naar 10mm (4mm bout, en West system raad aan 6mm groter op te boren).
En die gaten heb ik weer ingegoten met West systems 404 ingedikte epoxy.

Wat ik begrepen heb, kan je prima in met 404 ingedikte epoxy tappen.
Alleen nog een M4 tap aanschaffen voor blinde gaten.

Ik had het denk ik niet goed omschreven, hopelijk is het nu helder?

Ook ga ik n.a.v. een idee van Arno via de Marieholm vereniging, Delrin bussen in het beslag aan de boot zelf monteren. De rubberen o-ringen die nu de speling opvangen, komen daarbij te vervallen, ze zijn erg kwetsbaar.

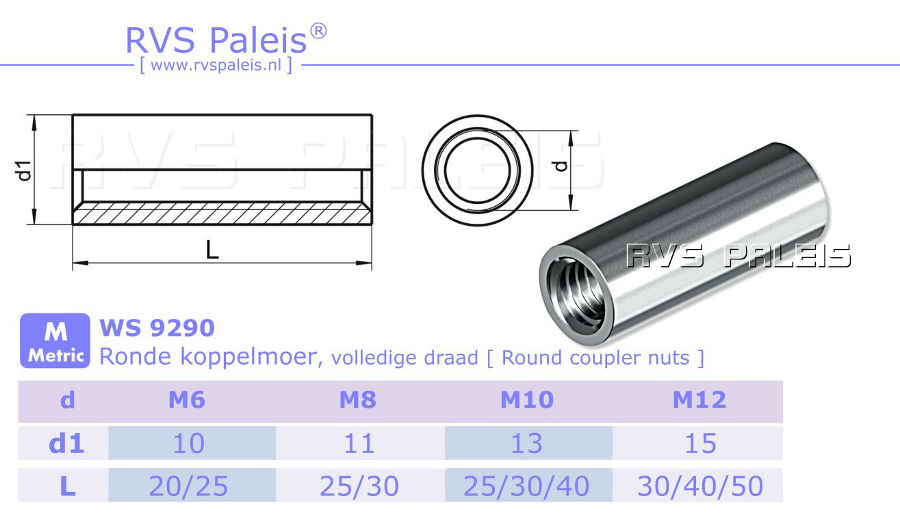

Sonador schreef : Ik zou [url=https://www.rvspaleis.nl/moeren/ronde-moer/ws-9290/ws-9290-[-]-a2-[-]-per-stuk/]dit[/url] er in plakken.


of alternatief [url=https://www.rvspaleis.nl/moeren/rampamoer-[-]-hout/]dit[/url]

@littlewings, Dat had ook gekund, maar ik denk dat het erg lastig om zoiets in te gieten.
Rampamoeren vind ik een ramp


Inmiddels ontdekt waarom het roer op een aantal plekken zo dicht bij de boot kwam, bij maximale stuuruitslag naar 1 kant op, terwijl de andere kant juist meer ruimte ontstaat.

Ik snapte er niks van (wat snap ik nu wel?), en ik maar meten en meten, toen een paar keer krabben aan het hoofdje. En opeens zag ik het, viel het kwartje ....

De pennen in de vingerlingen zijn allemaal keurig recht, alleen het pasvlak niet (waar hij tegen het oog zit) (niet erg).


Het is de boot die scheef is.

Nouja, het onderste deel, waar het onderste oog aan vast zit.

Ik heb al het beslag van de boot zelf gedemonteerd (slangenmens klusje), en toen kon ik het goed zien.

Zal er nog een foto van maken.
Het is iets wat ik goed kan repareren, later meer hierover.


Maar nu ik het beslag eraf heb, kan ik op zoek gaan naar Delrin rondstaf, en bussen gaan maken.
Iemand tips?

Ik zoek ook nog een nieuwe M4 tap voor blinde gaten.

Sonador schreef :
Delrin kan ik wel voor je regelen. Ook bekend onder de naam POM. Kan je 't zelf draaiien of wil je dat ook laten doen. Dan moet je me ff de specs. doorgeven en dan laat ik het voor je maken.

Voor gereedschap adviseer ik je hier eens een kijkje te nemen.

Hey Sloe Gin, ik kan het niet zelf draaien of recht boren.
Daarvoor moet ik nog opzoek naar een lokaal iemand.

De pennen van de vingerlingen zijn 15 mm, en de "ogen" zijn 18mm maar wat ruw gesleten.
Ik zal ze nog even precies opmeten, misschien dat ik nog ruimte heb om ze 1mm groter te boren.

Bedankt voor de link!

Als je mij een tekeningetje met de maten stuurt, dan vraag ik wel een prijsje voor je op.

Sonador schreef : als je recht kun tappen kun je ook recht boren...

M4 in Epoxy tappen en daar schroefjes in wordt nix op den duur...

LittleWings schreef :
Waarom niet?

Het is geen pure epoxy, het is ingedikt met west systems 404.

Echt absoluut recht boren is voor mij een uitdaging met een handboor.
Een stukje inboren om te tappen wil nog wel, ook al moet je daarmee ook erg goed opletten.

Sloe Gin schreef :
Ga ik voor zorgen.

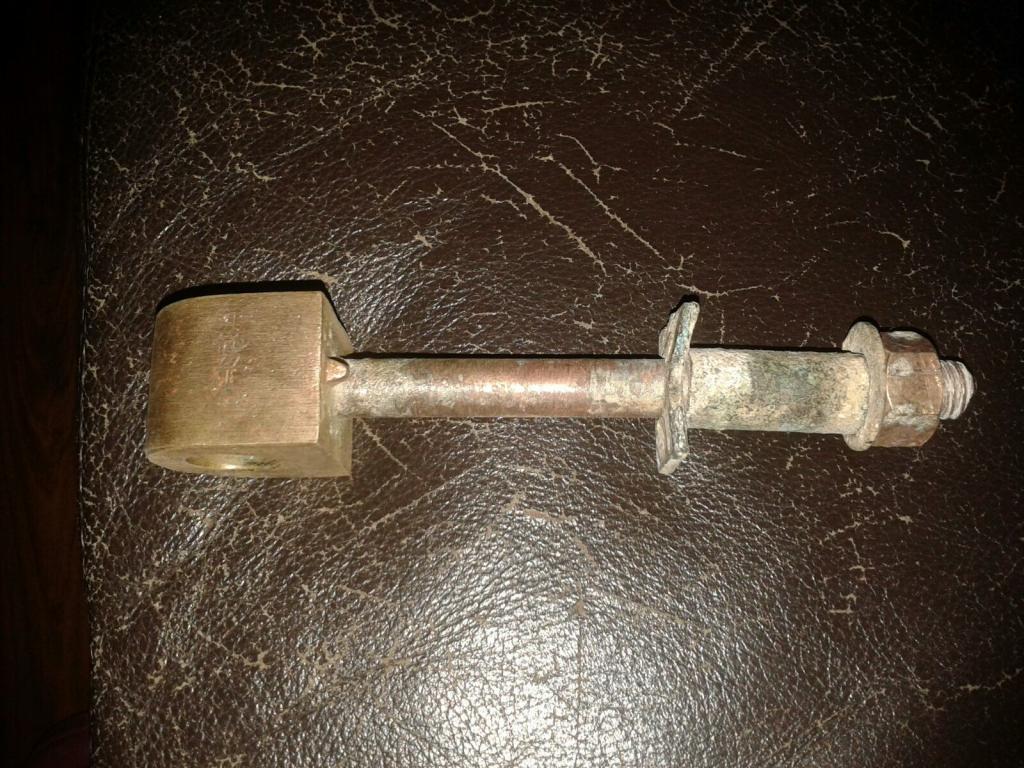

Dit is het onderste stukje beslag.

Helemaal van brons neem ik aan, het gat is 18mm maar op plekken ook wel 18.3 a 4
Misschien handig om het gat op te boren naar 19mm?

Dat zou dan een busje met een wanddikte 2 mm opleveren.
