In deze sectie horen alleen topics welke een project beschrijven. Hiervoor gelden bijzondere regels. De beschrijving van het project staat centraal, reacties van zowel de Topic Starter (TS) als andere leden zijn alleen toegestaan indien deze rechtstreeks betrekking hebben op de projectinhoud. Zie ook de forumregels die hierop van toepassing zijn.

Onderwerp: Nieuw roer voor Sonator

Nieuw roer voor Sonator 25 feb 2018 19:53 #920629

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Idee:

"Om het getapte draad in de ingedikte epoxy te beschermen, t.h.v de blokkeerblokjes, kan ik ook wel een helicoil erin draaien"

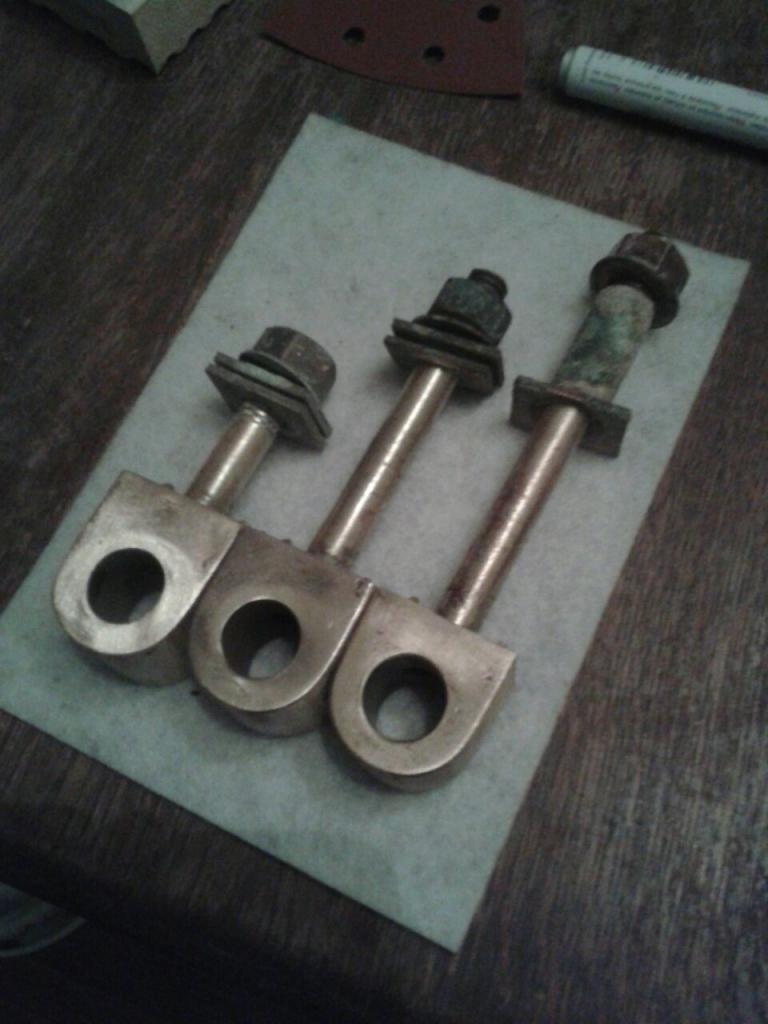

Het beslag van de boot zelf wat opgekuist:



De onderste was krom, dat kwam omdat het gat in de boot wel mooi recht is geboord.
Maar het pasvlak dus scheef loopt.

Aangezien het geheel incl tapeind van brons is en vrij zacht, was het dus krom.

Ik heb het beslag gericht door in een balkje een gat te boren, daar het beslag in te doen, en langzaam met beleid erop geramd met een hamer (is poging tot humor) totdat het recht was.

Daarna weer gepast in de boot, en het zit mooi recht.
Je kan zien hoe ver het vlak daar scheef loopt, zo'n 3mm.





Hopelijk krijg ik het straks weer waterdicht gemonteerd.

Tot zover klussen met Sonador :)
Laatst bewerkt: 25 feb 2018 19:55 door Sonador.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 25 feb 2018 20:15 #920641

  • TuuLeVi
  • TuuLeVi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6567
Sonador schreef :
"Om het getapte draad in de ingedikte epoxy te beschermen, t.h.v de blokkeerblokjes, kan ik ook wel een helicoil erin draaien"
plak er nou gewoon een hulsmoer in man :laugh:
S&S #2042 1/2ton 1973
1e eigenaar Rauno Aaltonen: "... as my daughter is called Tuulevi, meaning a light wind. The word tuulee is a verb meaning the wind blows. Tuulevi is a dialect word meaning a very light blow."
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 25 feb 2018 20:18 #920644

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Ik ben zo eigenwijs ....
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 25 feb 2018 20:19 #920645

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
En een beetje vreemd.

Maar volgens Rivella best lekker!
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 25 feb 2018 20:34 #920651

  • Re-Fresh
  • Re-Fresh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1197
Sonador schreef :
Ik ben zo eigenwijs ....
Dat kun je wel stellen Ja.
Waar blijft foto van je mast.
Deze naam blijft bestaan maar gaat niet meer gebruikt worden. Geen PM meer naar toe sturen.
Nieuwe naam is nieuwe boot "Midnight Blues"
Rob
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 25 feb 2018 20:58 #920661

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Als die er weer op staat :)

En eigenwijs zijn kent vele voordelen:

www.jmouders.nl/opvoeden/gedra...-eigenwijze-kinderen
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 04 mrt 2018 19:47 #922820

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040

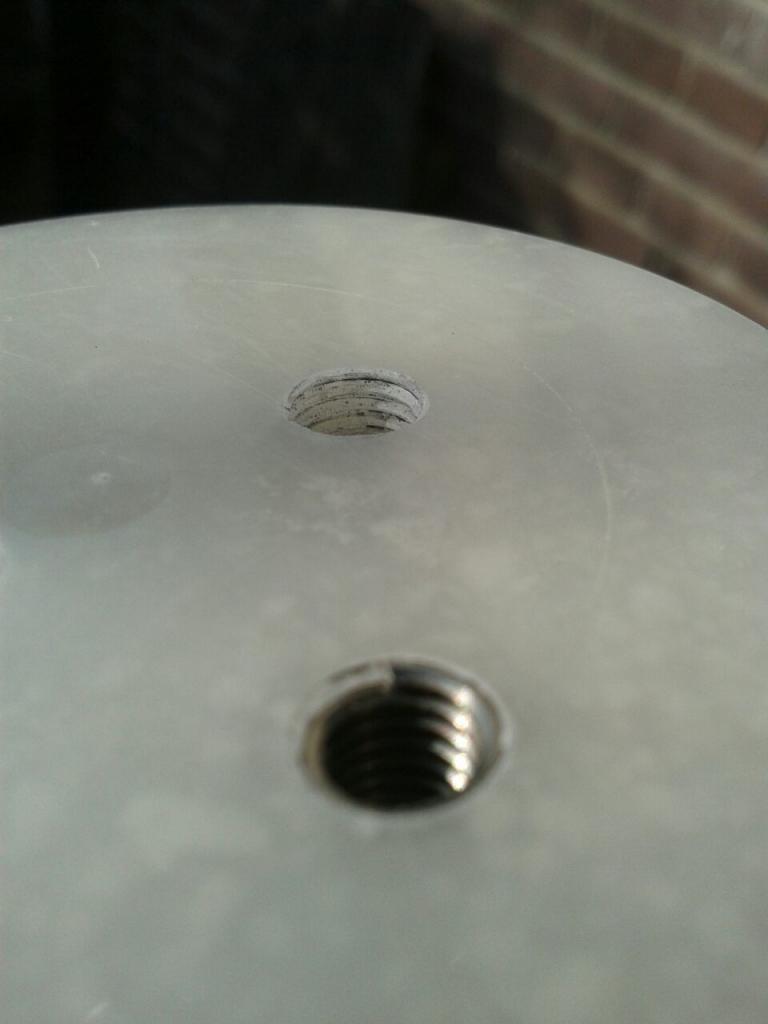

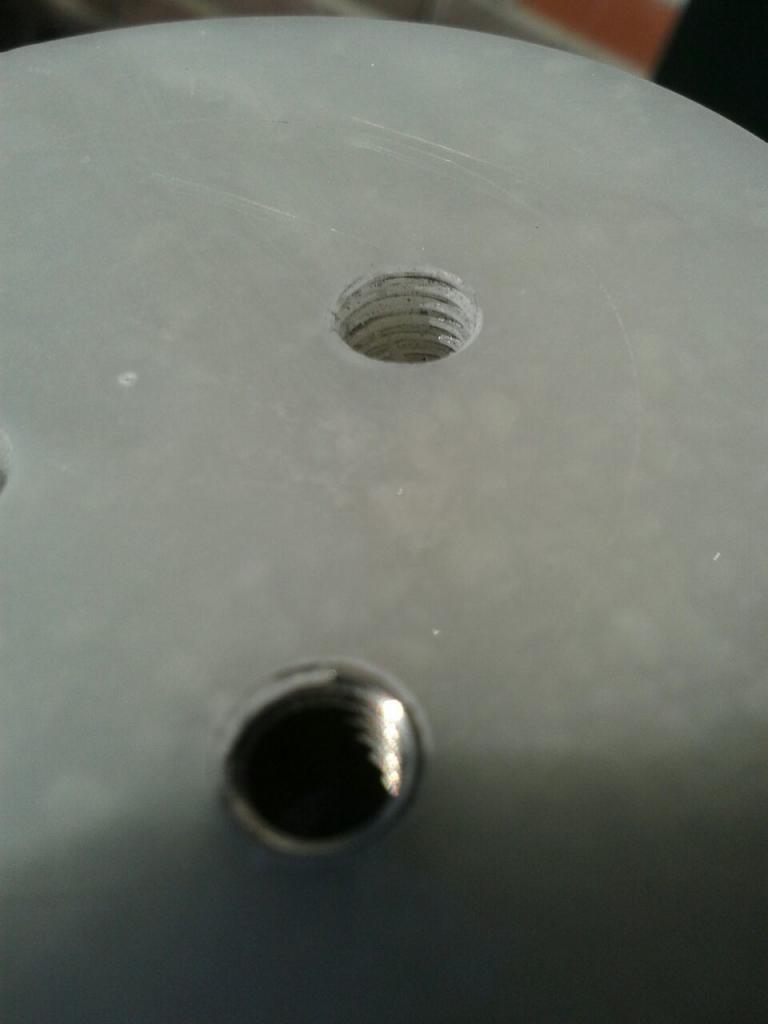

Lekker eigenwijs een proefje gedaan.

Restbeetje van het ingieten ingetapt, en voorzien van een helicoil.
Dit is dan een M6, en het word in het roer m4

1 gat getapt, en de ander voorzien van helicoil.
Gaat mij beter af dan schroeven.
Bijlagen:
Laatst bewerkt: 04 mrt 2018 19:48 door Sonador.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 04 mrt 2018 22:44 #922859

volg je topic al een tijdje en vindt het tof hoe het gegaan is,mijn complimenten aan een ieder die er aan gewerkt heeft.
In dit geval zou ik altijd kiezen voor de helicoil,helicoils zijn altijd sterker dan het originele materiaal(bijna dan).
Wel zou ik de helicoil indien mogelijk vastlijmen met een klein beetje epoxy en daarna een tapje er doorheen draaien.
Hiermee voorkom je dat je helicoil mee komt als je het boutje er weer uit wil draaien.
En gebruik geen rvs in helicoils dat gaat vreten.

groetjes,Thijs.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 12 mrt 2018 17:04 #925311

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Bedankt voor de tips Thijs!

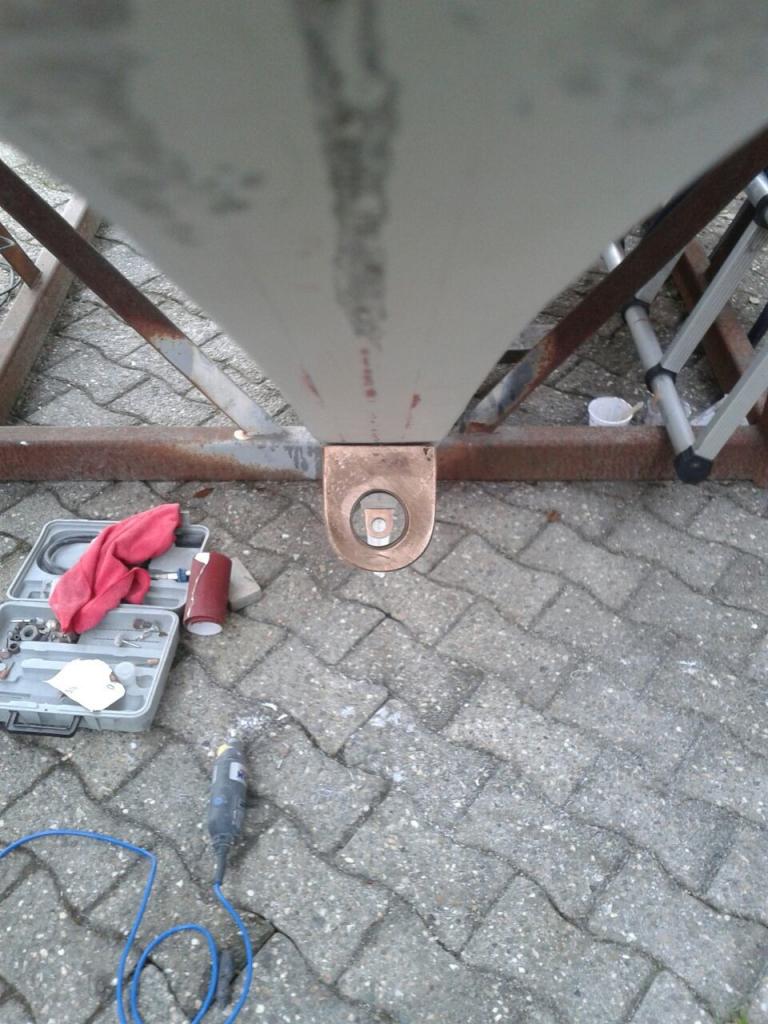

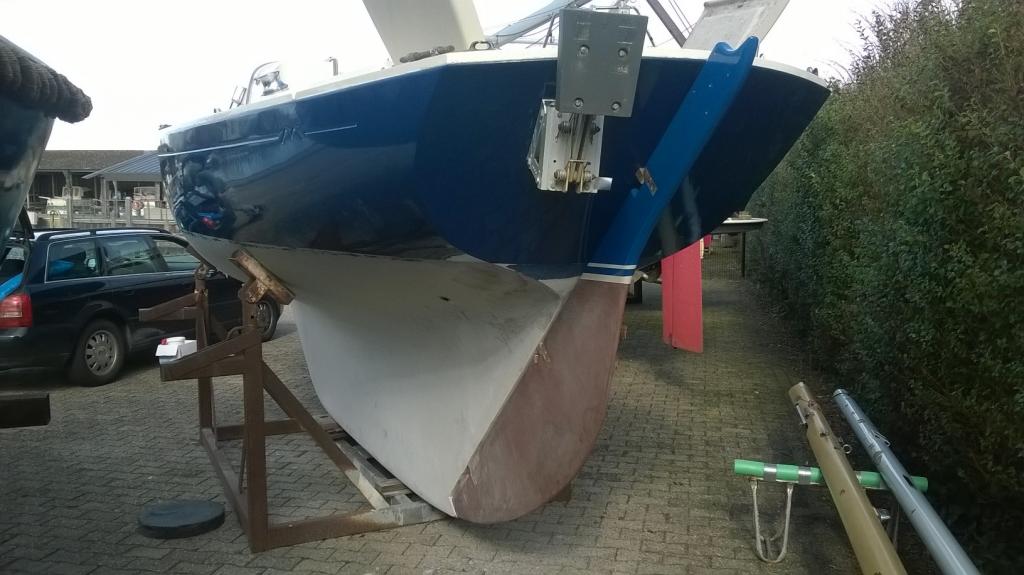

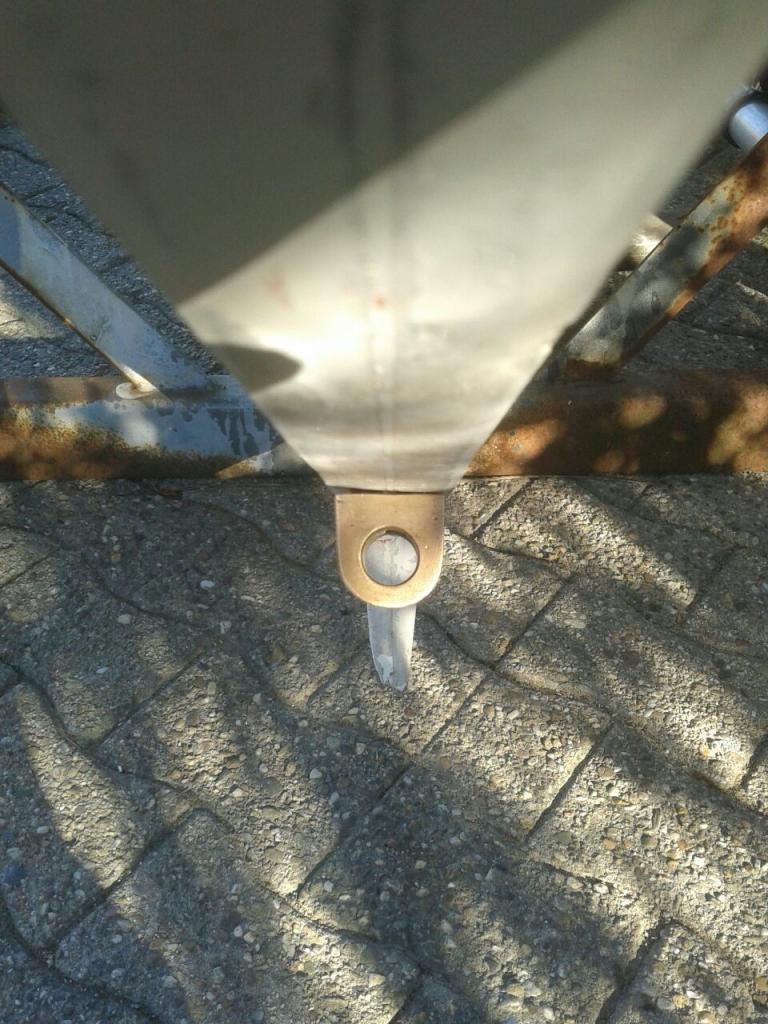

Eindelijk het onderste stukje beslag er recht onder gekregen.
Was even wat denk en lamineerwerk voor nodig.
Wat alleen nog rest is de oude kitresten verwijderen, schilderen, en opnieuw kitten/monteren

foto is genomen vanaf het middelste stukje beslag





Roer weer gepast, en zit nu prima!
Mooi in het midden, en voldoende ruimte.



Nog wat plamuur werkzaamheden gedaan aan de rest van de boot, zodra dat is uitgehard even schuren na het werk.
En dan kan de primer erop, en koperepoxy.

Oja en de blokkeerblokje afschilderen natuurlijk :woohoo:
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 12 mrt 2018 18:25 #925338

Netjes hoor! B)
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 14 mrt 2018 07:59 #925754

  • DavidS
  • DavidS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3415
Jollenbaas schreef :
Netjes hoor! B)

ja ziet er echt goed uit!
"Life is too short to own an ugly boat"
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 14 mrt 2018 08:48 #925768

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Dat heeft Tjitse mooi gemaakt.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 31 mrt 2018 15:58 #931384

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040

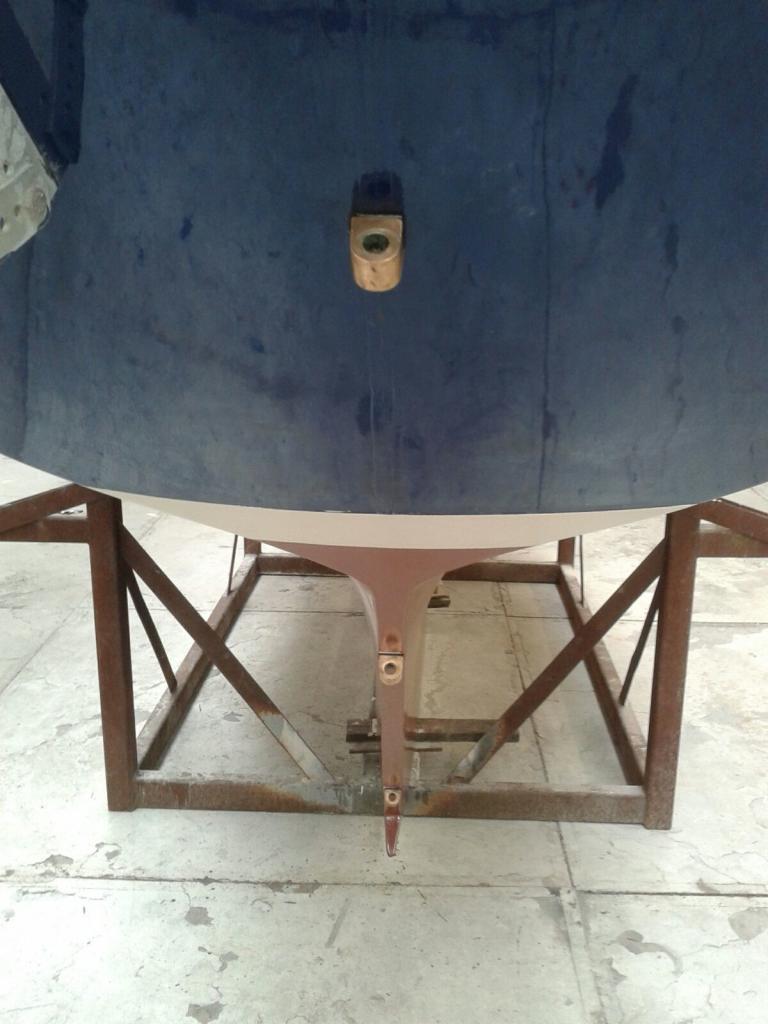

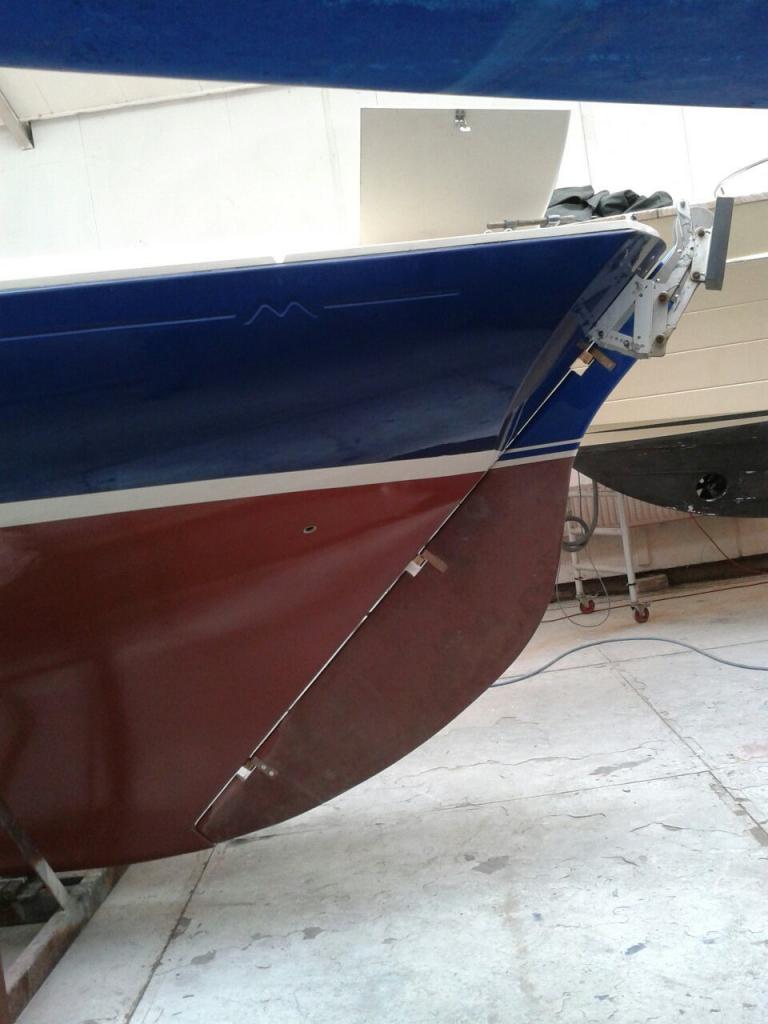

Roerbeslag er weer terug gemonteerd, gewoon ingesopt met sikaflex 291i.



Dinsdag komt het m4 helicoil tapsetje binnen, en kan ik het roer definitief afbouwen en eraan hangen.

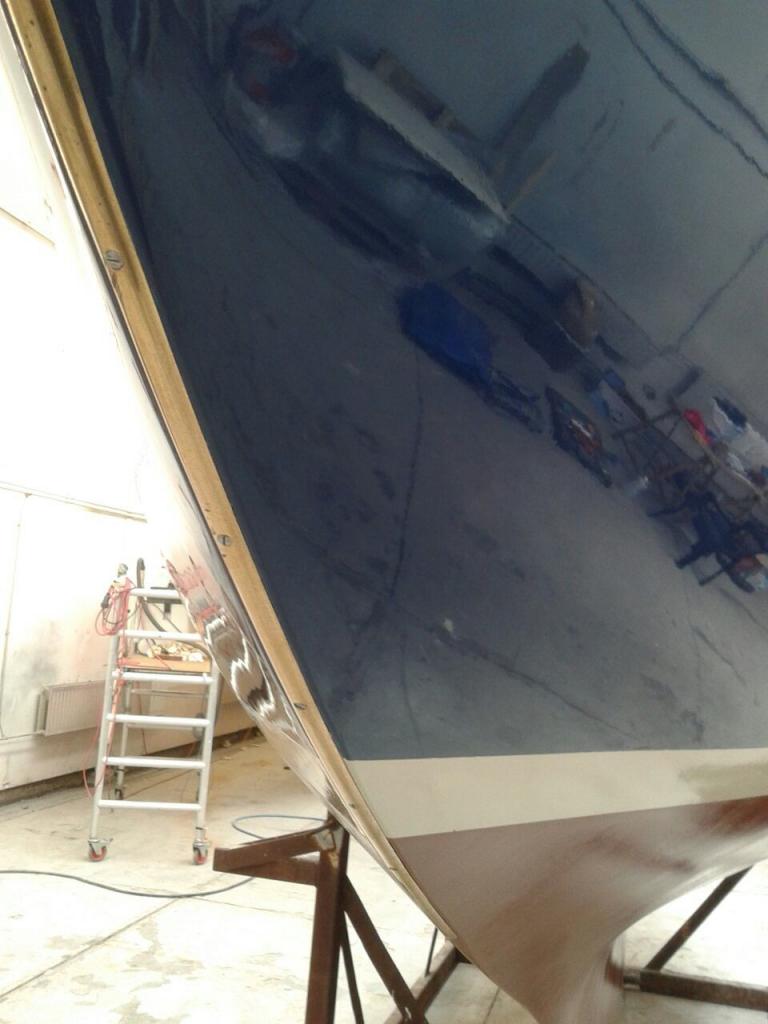

Het afwerklijstje weer terug gemonteerd aan de voorkant:

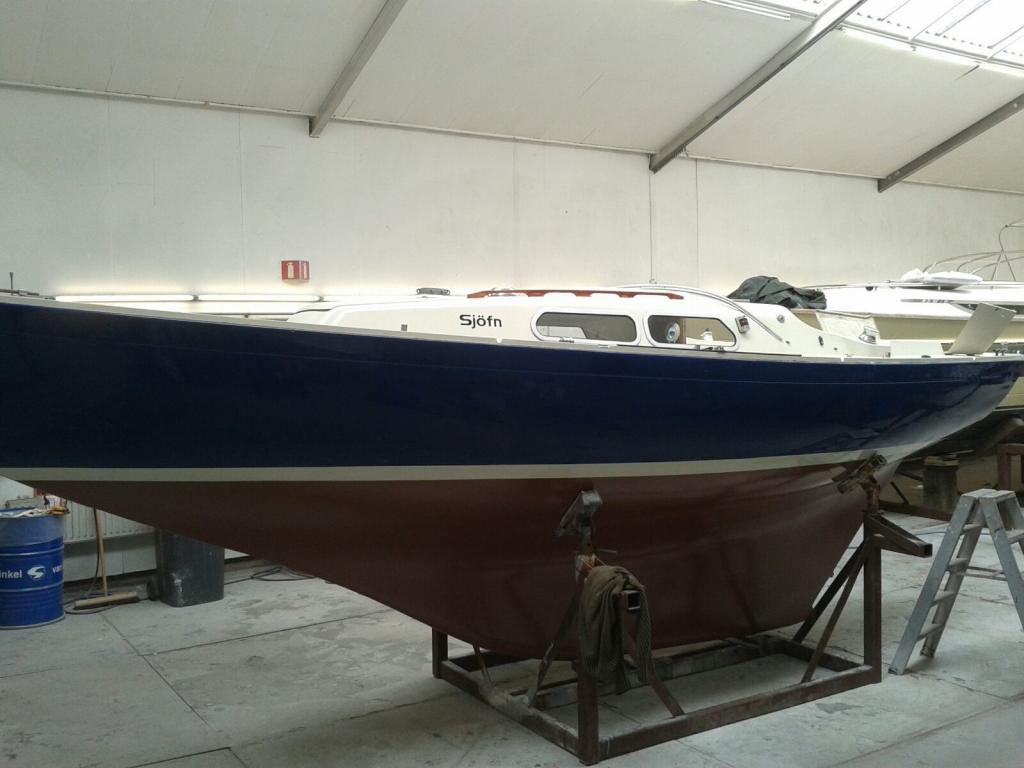

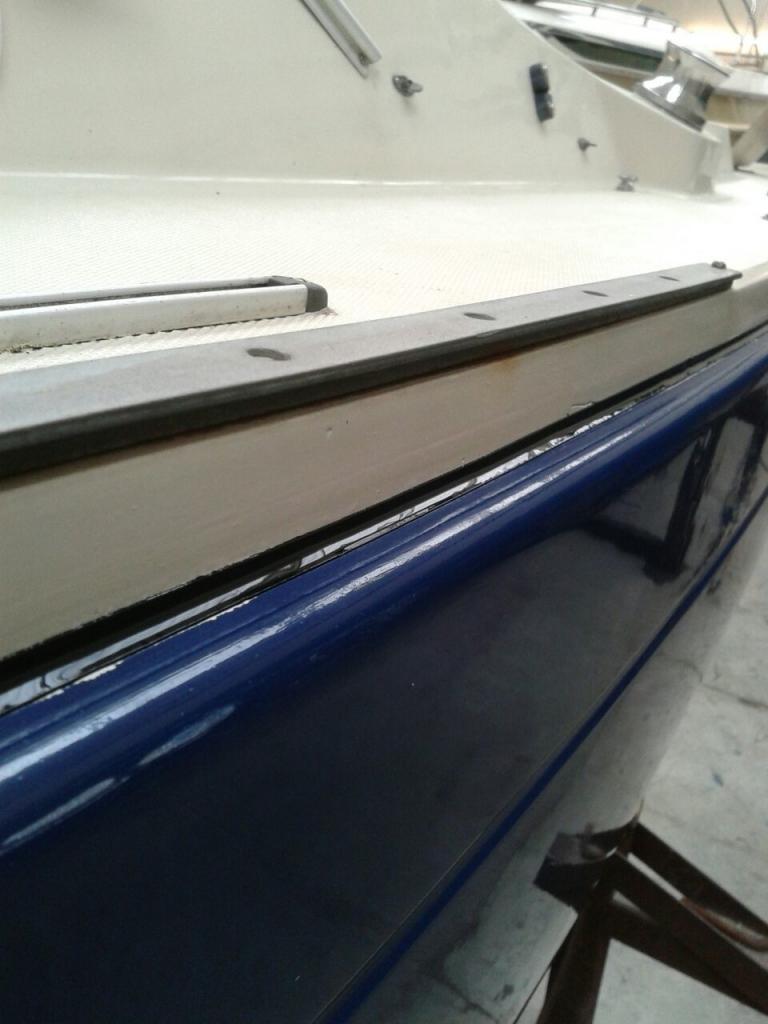

Romp dek verbinding schoongekrabd en opnieuw gekit met 290i:



Laatst bewerkt: 31 mrt 2018 16:07 door Sonador.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 31 mrt 2018 16:26 #931390

  • freek1970
  • freek1970's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3577
TOP!
Het mooist is de boot waar je zelf de sleutels van hebt.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 31 mrt 2018 16:29 #931391

  • Jurrien
  • Jurrien's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 664
Schitterend! En heel snel. Wanneer gaat ze te water? Groet, Jurriën
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 31 mrt 2018 17:22 #931410

Mooi en strak afgewerkt!
Alleen ingelogde leden kunnen reageren.

Re:Nieuw roer voor Sonator 31 mrt 2018 17:26 #931411

Netjes!! En je staat zelfs binnen, ook erg fijn.
Laatst bewerkt: 31 mrt 2018 17:27 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 31 mrt 2018 17:34 #931418

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Bedankt iedereen, word gewaardeerd!
Ze staat inderdaad eventjes binnen, het is er zelfs verwarmd.

@Jurriën

Ze had er al in moeten liggen, ik loop aardig achter op schema.

Ik loop op dit moment tegen een aantal dingen aan, het grootste zijn de huiddoorvoeren en de afsluiters.
Deze zijn echt aan vervanging toe, en ik wil eigenlijk geen messing monteren, maar het alternatief is duur. Zit ook met beperkte hoogte daar, en weet niet zeker wat goed gaat passen.

De rest van de "waslijst" kan ook als ze weer in het water drijft.

De mastvoet moet ik nog vervangen (heb ik al liggen), en ik ga de houtdraadbouten waarmee deze vast zit vervangen, voor hetzelfde principe wat ik toepas op de blokkeerblokjes (helicoils in epoxy plug).

Verder moet ik nog al het beslag weer terug monteren, mijn foutje m.b.t. onderwantputtingen herstellen, de preekstoel heb ik inmiddels gerepareerd en een geborstelde look gegeven.

De mast moet nog opgetuigd worden met de nieuwe verstaging, de giek heeft ook een beurtje nodig. Hopelijk komen we nog aan zeilen toe voordat het tijd is voor de schilderbeurt van volgend jaar :woohoo:
Laatst bewerkt: 31 mrt 2018 21:17 door Sonador. Reden: kleine toevoeging
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 01 apr 2018 17:22 #931659

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040

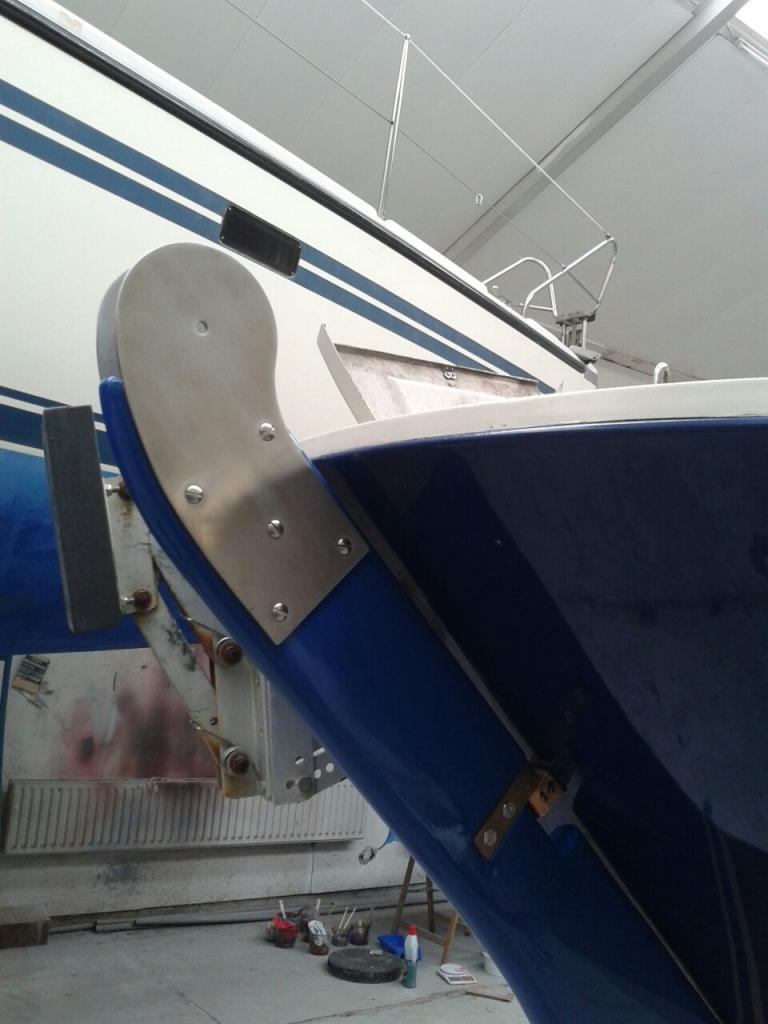

De vers geborstelde roerplaten er weer opgezet, en de nieuw gefabriceerde blokkeerblokjes op maat gemaakt.
Alleen nog een M4 helicoil tapsetje voor blinde gaten zien te vinden.

De helmstok heb ik in mijn (over)enthousiasme te dun geschuurd, maar dat levert wel een mogelijkheid op om pom/delrin platen te monteren tussen helmstok en roerplaten.



Bijlagen:
Laatst bewerkt: 01 apr 2018 17:23 door Sonador.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 01 apr 2018 19:22 #931678

  • trotti
  • trotti's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8286
Ik weet niet welke maat doorvoer/afsluiter je zoekt, maar ik heb er mog te koop staan! Zie de te koop sectie!

Groeten,
Johnnie
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 01 apr 2018 19:31 #931681

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Bedankt voor het erop wijzen, advertentie inmiddels gevonden.
Ik zoek dacht ik 1 inch doorvoeren en afsluiters.
Uitwendige diameter van de oude doorvoeren zijn 32,nogwat mm.

Zit ook met de hoogte, ik ben bang dat een trudesign afsluiter niet gaat passen.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 01 apr 2018 19:53 #931695

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Misschien is RVS 316 wel een goed alternatief?: www.sailinox.nl/huiddoorvoeren...elkraan-rvs-316-1-4/

www.sailinox.nl/huiddoorvoeren...oorvoer-rvs-316-3-8/

www.sailinox.nl/huiddoorvoeren...angpilaar-rvs-316-1/

Geloof dat er 25 mm slangen op gaan, maar de slangtule is 27mm.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 02 apr 2018 07:24 #931744

  • Ton Mitz
  • Ton Mitz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6425
als een slang iets krapper is als een tule, kan je de slang warm maken
dan schuif je hem er zo overheen
dat kan met heet water of ( met beleid) met een verfstripper op lagere temperatuur
na afkoeling zit de slang muurvast
eerst de slangklemmen er overheen schuiven verdient de voorkeur :whistle:
Feeling 32 Di, bootnaam Mitz
Genoemd naar een Engels stripfiguur
Mitz, the half fairy lady
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 02 apr 2018 07:26 #931746

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
TonMitz schreef :
eerst de slangklemmen er overheen schuiven verdient de voorkeur :whistle:

Been there... :blush:
Done that... :blush:
Got the T-shirt... :blush:
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

Nieuw roer voor Sonator 03 apr 2018 19:02 #932271

  • Sonador
  • Sonador's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 7040
Bedankt voor de tips TonMitz!!

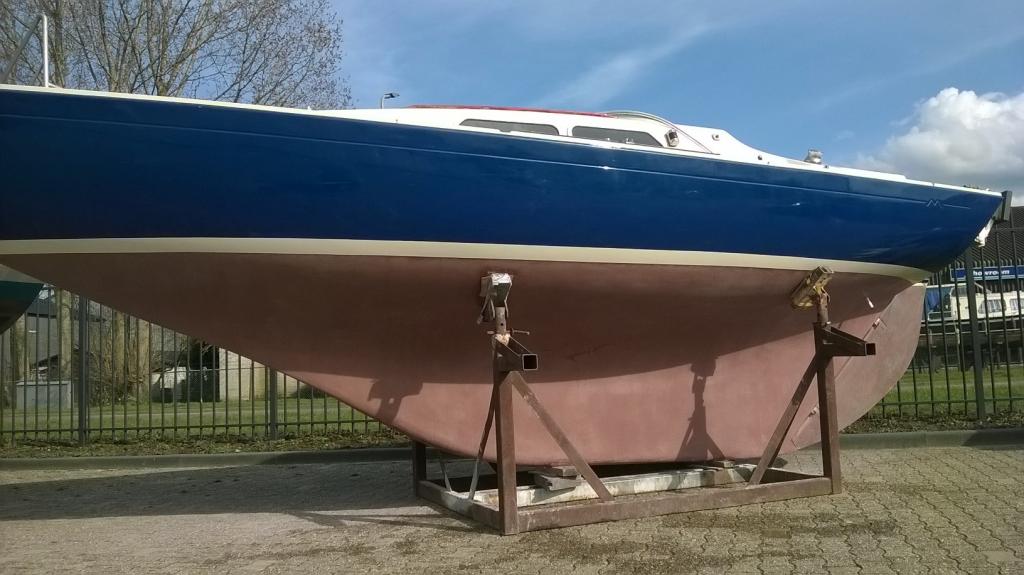

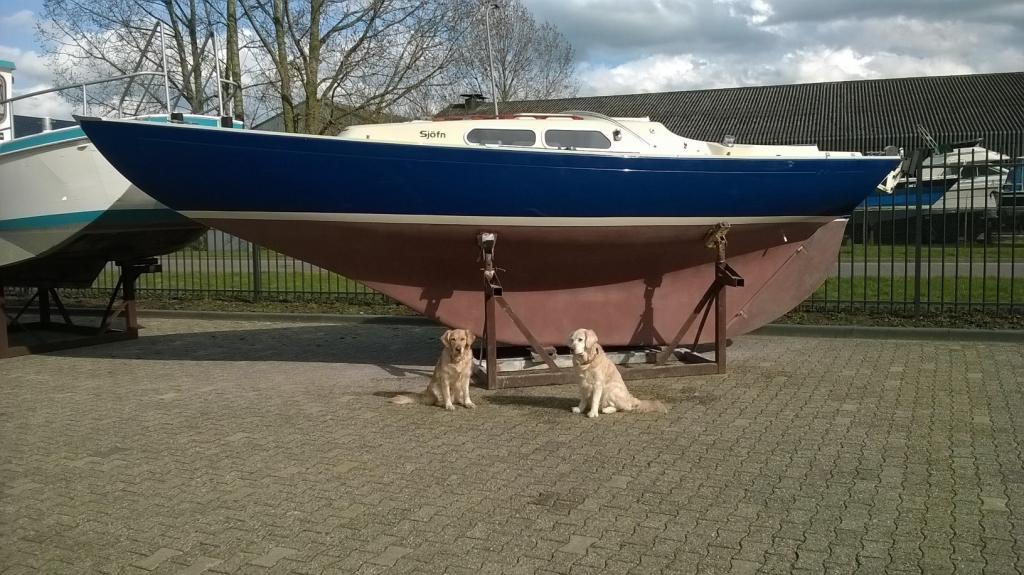

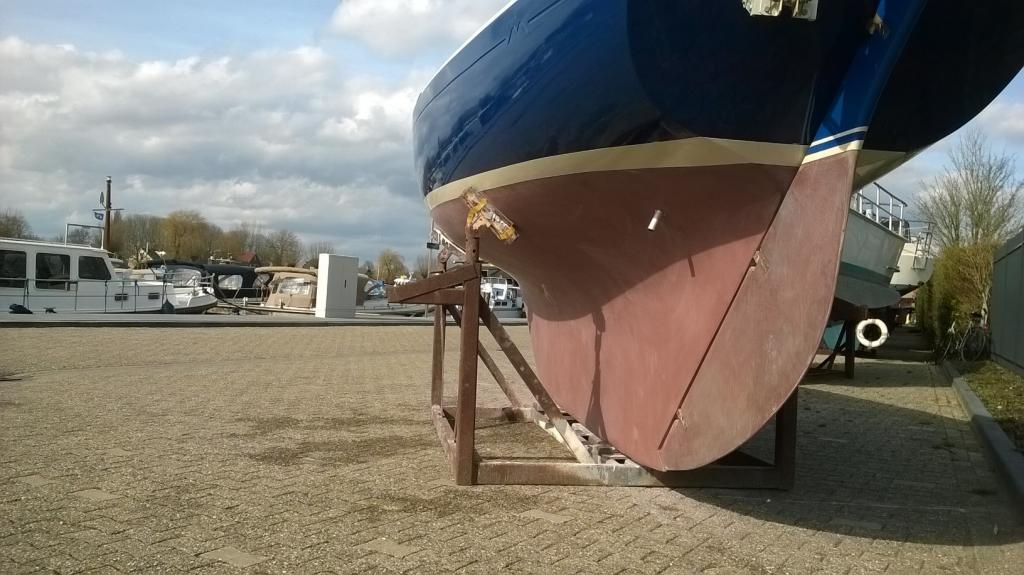

Vanmiddag de tijd genomen om de koper epoxy laag op te schuren.
We hebben dat met korrel 320 gedaan op een schuurblokje.
Lamme armen krijg je ervan, maar was heerlijk om te doen in het onverwachts lekkere weer van vandaag.

Nu nog de gehele andere kant :woohoo:

Zo dichtbij, maar nog zo ver weg :dry:

(Let niet op de natte vlekken, en de alu buisjes die uitsteken, die voorkomen dat de boot volloopt tijdens een regenbuitje zolang de huiddoorvoeren er niet inzitten.)





Laatst bewerkt: 03 apr 2018 19:06 door Sonador.
Alleen ingelogde leden kunnen reageren.
