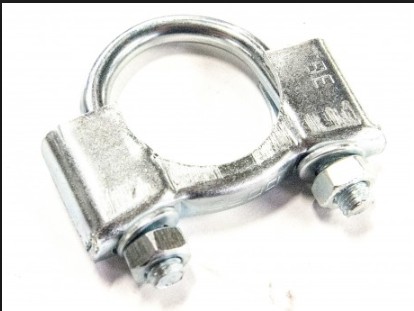

Ik heb een passende buisklem gekocht, en daar een alu hoekprofieltje met gaten onder de moeren gelegd. Klaar.


Mbt de afdichting: simmer-ringen zoals je gekocht hebt, zijn bedoeld voor een absolute afdichting, die gesmeerd wordt door olie, in een zeer nauwkeurige omgeving. Ook in onze koelwaterpompjes, gaat dit regelmatig mis om die reden.

Wat jij nodig hebt, is meer dit:

eriks.nl/documentatie/afdichti...htingen/v-ringen.pdf

De bovenkant van de hennegatskoker wordt niet continue met water belast. Hoogstens komt er eens een plons water tegenaan als je een keer op een golf klapt. Zo heel dicht hoeft t allemaal niet te zijn. Bovendien loopt alles vrijwel de hele tijd droog.

Wat 37South zegt klopt. Niet inde verleiding komen deze kruisconstructie te maken. In het midden klopt het nog wel, maar aan het eind van de slag gaat de overbrengingsverhouding alle kanten uit.

Het is wel dat hij deze steun ook gebruikt als aanslag voor het roer.
Op zich wel verstandig denk ik. Tenminste bij onze boot en ook de vorige moet ik het niet in mijn hoofd halen om hard achteruit te varen. De kans bestaat dat het roer uit je handen slaat en met een klap omgaat. Die krachten zijn aanzienlijk...dat houten stokkie met twee schroefkes gaat hem niet houden ben ik bang..

holtere schreef :
Ah, ja. Die had ik even gemist. Dan moet eea wat zwaarder worden.

Zoals eerder aangegeven is het vooral ontworpen om er in de toekomst een onderdekse drive aan te kunnen koppelen. Als dat niet nodig is kan je uiteraard met een veel lichter armpje volstaan.

dehler schreef :
Eigenlijk is "gaiter" de juiste Engelse benaming maar hier wordt ook "gater" wel gebruikt.
Als je googlet met "rubber gaiter "( die dingen zijn immers van rubber )vindt je ze wel:\
www.google.com/search?q=rubber...ygC&biw=1396&bih=657
Ad

ilCigno schreef :
De lengte van de "arm" moet hetzelfde zijn als de arm van de roerstandgever. Dat klopt ongeveer. Ik zie een maat van 140. De Raymarine roerstandgever is 143. Je zult toch wel een drive in gedachten gehad hebben bij het ontwerp van die arm. 140 mm lijkt mij wat kort. Voor de drives die ik ken (incl. Raymarine linear drive) is een arm lengte nodig van ong. 250 mm.

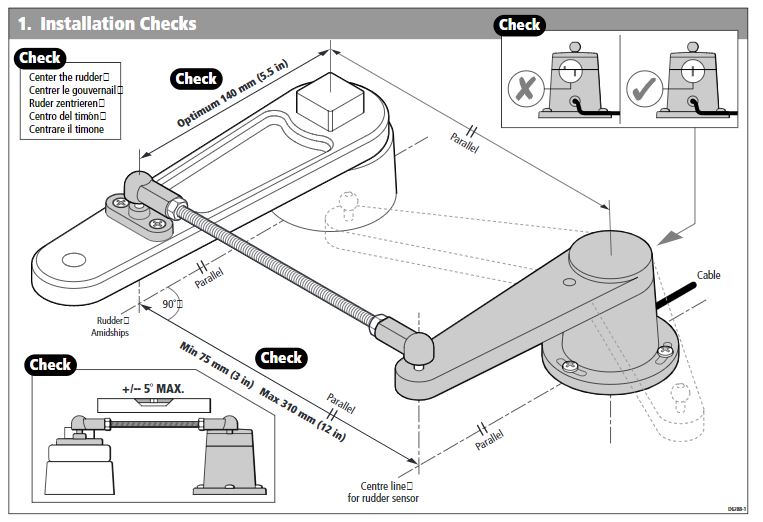

37south schreef : De optimale lengte van de arm is 140 mm volgens het Raymarine manual:



Dus dat heb ik aangehouden. Je mag daar echter van afwijken. De roerstandgever geeft geen absolute hoek door, maar slechts een weerstandswaarde. De software van de stuurcomputer maakt daar een hoek van op basis van de calibratie van de stuurautomaat. Daarom heb ik nog een tweede montagepositie op 130 mm achter de hand, dat geeft mij de mogelijkheid om de roeruitslag nog wat te vergroten.

Het klopt dat Raymarine een lengte van 250mm voorschrijft. Dit past echter niet in mijn situatie, daarom is mijn kwadrant korter. Maar omdat de il Cigno met zijn pakweg 4 ton ook een stuk kleiner en lichter is dan waar de onderdekse drives voor ontworpen zijn zal dat geen problemen geven voor de Type 1 drive. Ook geeft het de mogelijkheid om de roeruitslag wat groter te laten zijn dan de +/- 35^o die geldt bij de standaard lengte van het kwadrant.

Timo, stiekum ben ik wel een beetje jaloers op de kennis en kunde waarop jij steeds weer jouw projekten aanpakt. Prachtig.(gelukkig heb ik een aangehangen roer en doe ik het maar met de ST4000)

Maar ik voorzie wel een moeilijk punt in jouw vaartoekomst: Hoe moet het nou als je niets meer hebt te verbeteren aan de Compromis 888

37south schreef :
Ik denk dat je het goed ziet: ik configureer “Z”.
Dat is niet fout (edit; denk ik / dacht ik...); ik geef de stuurcomputer goede feedback. De roerhoek is met stangetjes alleeen toch nooit echt goed te krijgen.
De Z configuratie vroeg wel om het omdraaien van de draadjes op de computer natuurlijk...

Mooi project Ilcigno.
Wel vraag ik me af of je roerstops sterk genoeg maakt; àls je ze dan maakt moeten ze onmogelijk veel kracht kunnen opnemen; ze kunnen niet sterk genoeg zijn!

Stap 5 Fixeren bovenste deel hennegatskoker

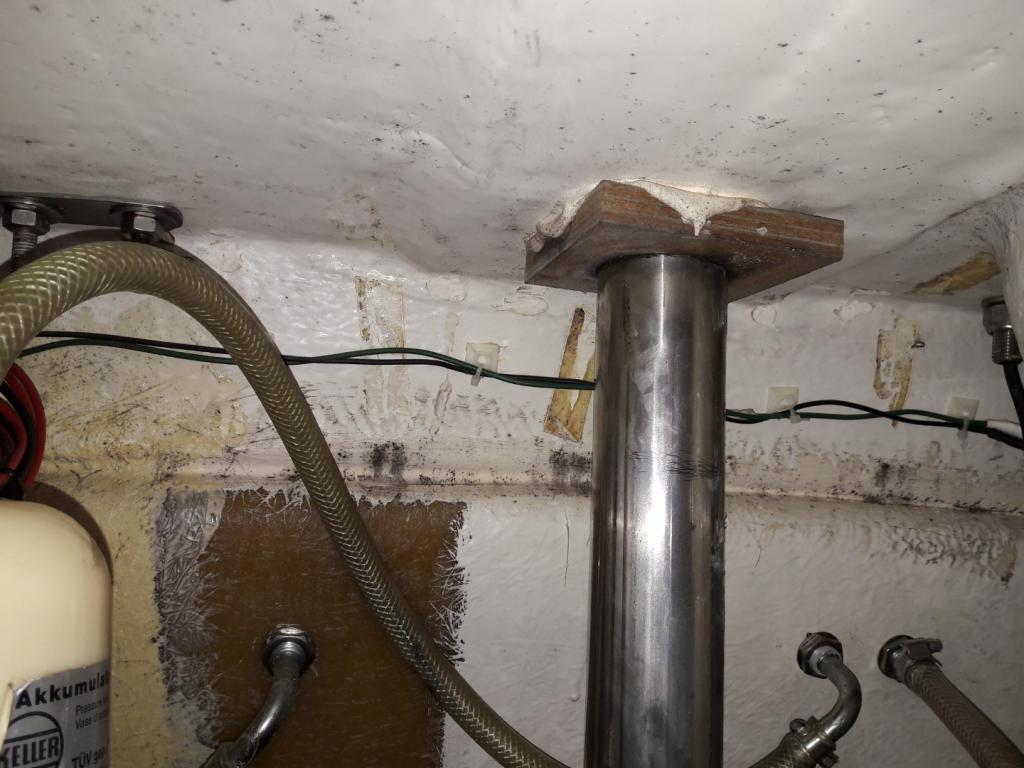

Ook het bovenste deel van de hennegatskoker moet op zijn plaats gehouden worden nadat het tussendeel is weggezaagd. Bij de C888 is de hennegatskoker voor zover ik weet niet structureel verbonden met het dek. Waarschijnlijk zit het alleen met Sikaflex vast. Onder het dek zit wel een houten klos om de schroeven van de bovendekse RVS afdekring houvast te geven.

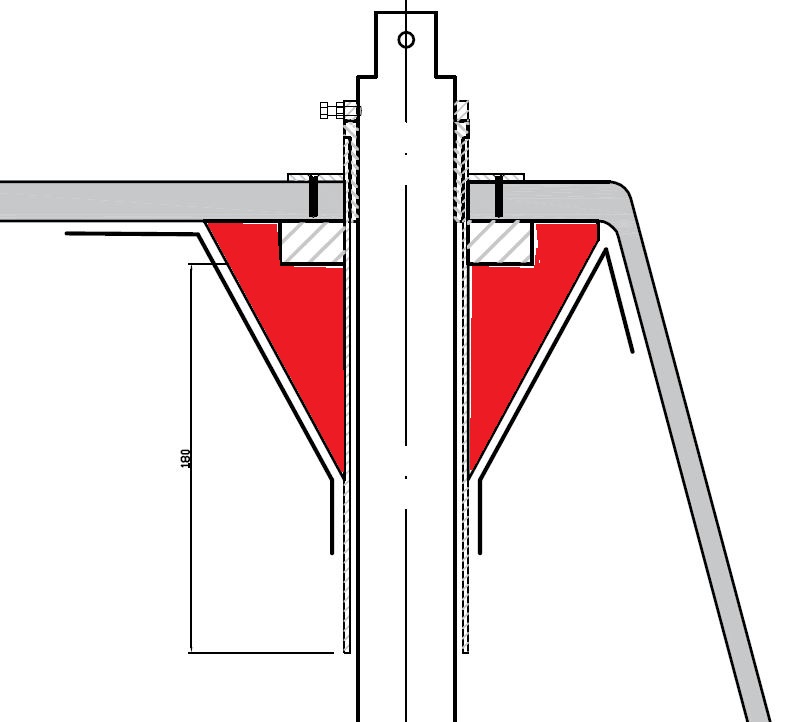

Het idee is om de koker vierzijdig te fixeren met driehoekige steunen, zoals in rood aangegeven op de tekening

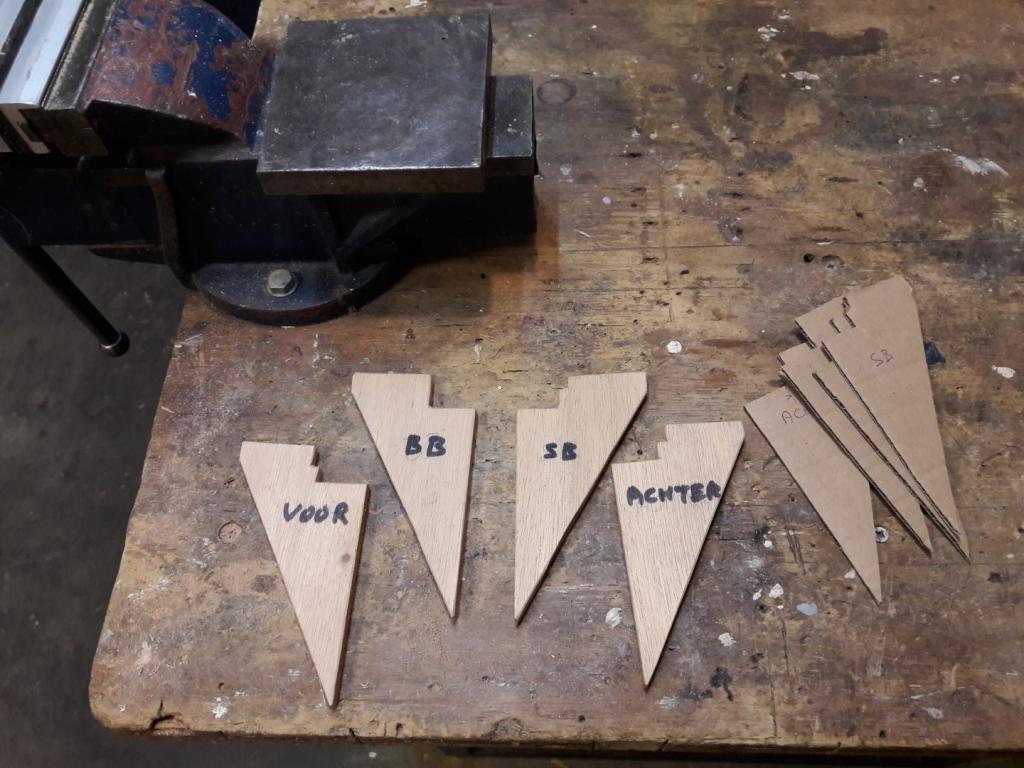

Na wat malletjes van karton gemaakt te hebben heb ik de steunen uit 10 mm watervast multiplex uitgezaagd.

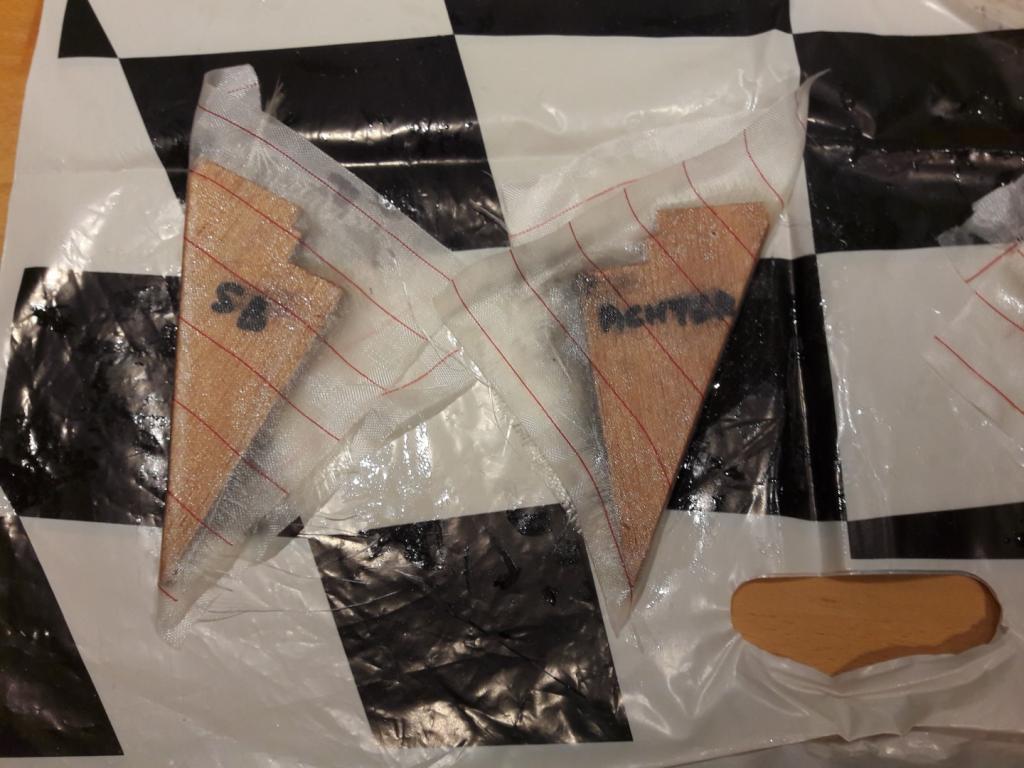

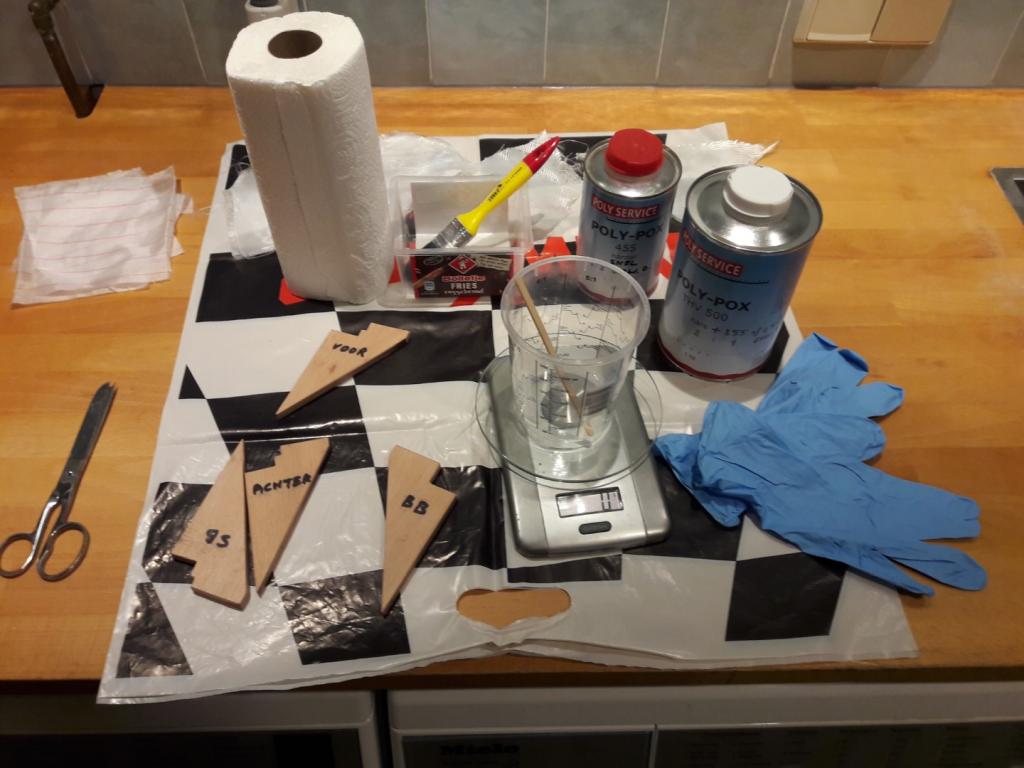

Daarna ze thuis vast van een eerste laagje glas voorzien en omdat de rest van het lamineerwerk pas later aan boord gebeurd, afgedekt met peelply. Mental note: epoxy hecht niet aan vuilniszakken, maar wel aan plastic boodschappentasjes. Gelukkig peelply gebruikt.

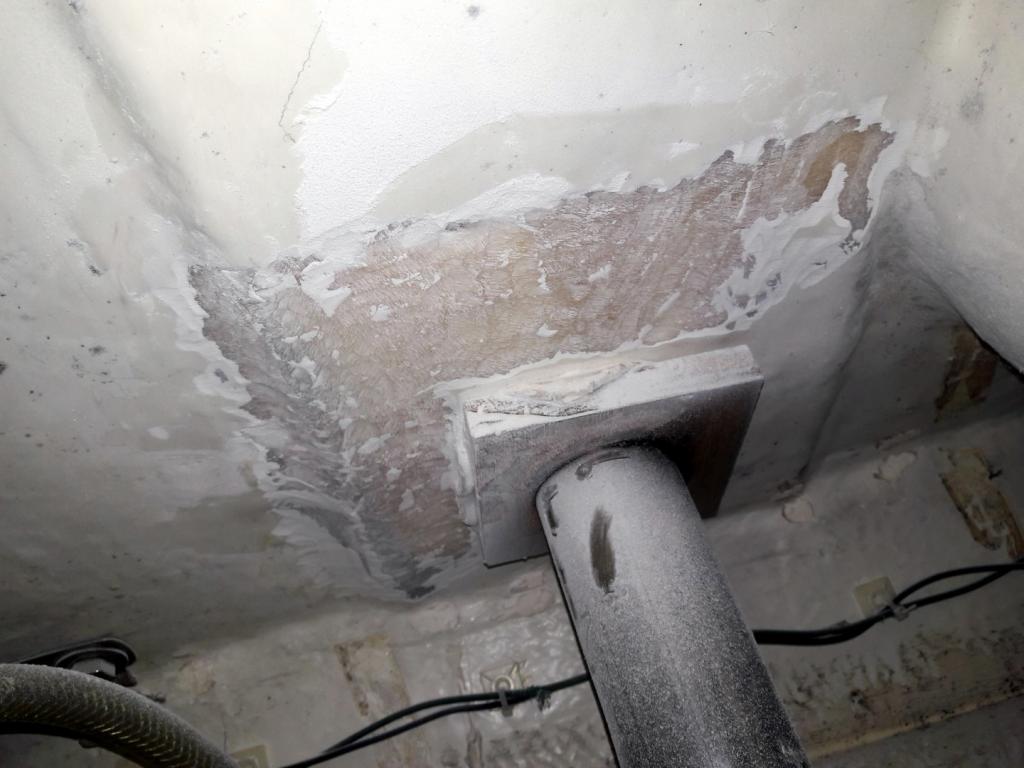

Een werkje waar ik beslist niet naar uit keek was het kaal maken van het polyester rondom de hennegatskoker. De werf heeft al het kale polyester in de boot, zelfs op plaatsen die je niet of nauwelijks ziet, keurig voorzien van een dikke laag topcoat en dat moet er af om een goede hechting te verkrijgen. Het probleem is alleen dat het op een vrijwel onbereikbare plek zit. Op mijn rug liggend op de kuipvloer is de enige manier om er bij te kunnen. Voor gewone schuurmachines is ook geen ruimte, dus alles met het puntje van de powerfile stukje voor stukje wegschuren in een onmogelijke houding. En alles onder het fijne witte stof natuurlijk.

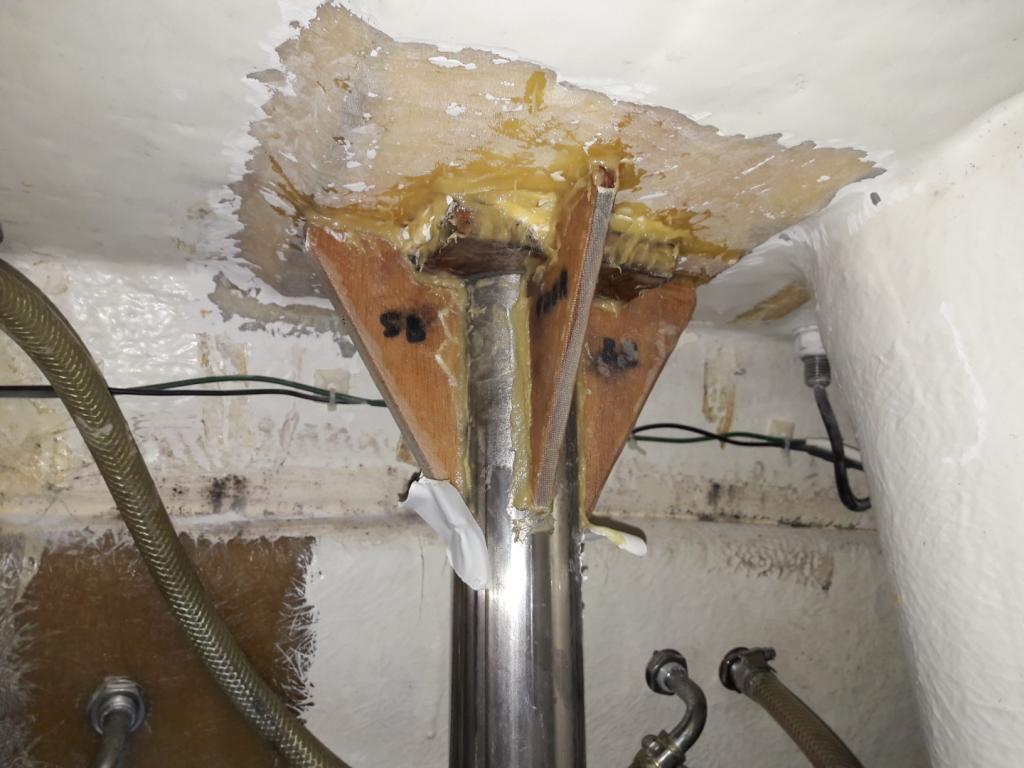

Toen dat eenmaal achter de rug was het lijmvlak ontvet en de driehoekige steunen met de bekende epoxy-pindakaas op het oog vastgelijmd.

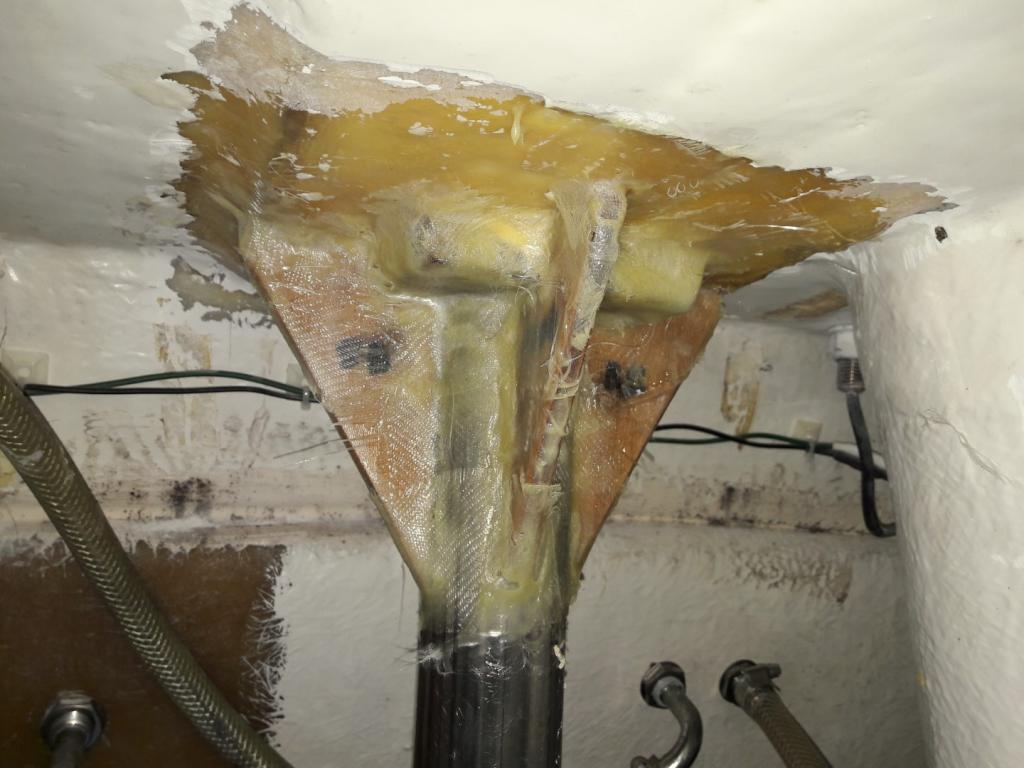

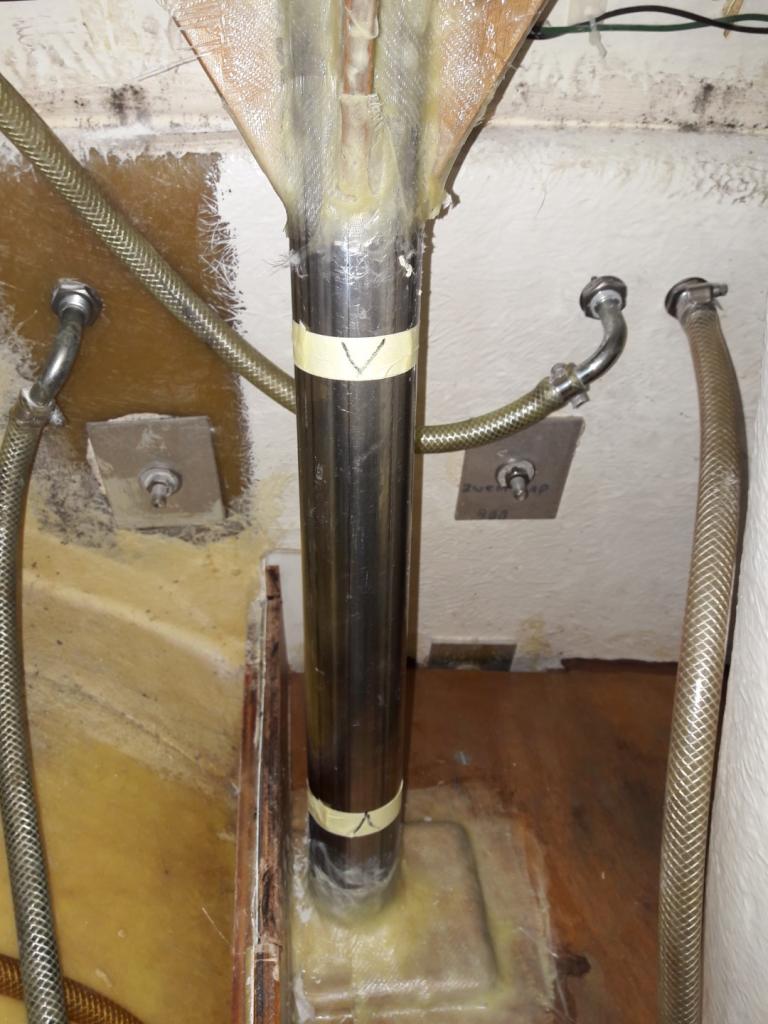

Een dag later het geheel zo goed en zo kwaad als het ging voorzien van een laagje glas, aangebracht in kleine stukjes omdat je er maar met één hand bij kunt. Niet fraai, maar gegeven de omstandigheden het beste wat ik er van kon maken.



Later wordt al het lamineerwerk nog afgewerkt met topcoat, maar omdat het hiervoor minimaal 15^oC moet zijn zal dat even moeten wachten tot het voorjaar. Als laatste de definitieve plaats van de zaagsnedes aangegeven.



Het wachten is nu op de nieuwe roerlagers die ik heb besteld, dan kan de boot het water uit voor het vervolg. Dat kan nog een paar weken op zich laten wachten.

Lekker bezig!
Hecht (poyester?) topcoat lekker op epoxy?
Als je toch door wilt schilderen: HB coating of pantsercoat (epoxy basis) mag je ook al vanaf 5 graden verwerken. Is ook wat dikker zodat het mogelijk nog wat netter gaat uitzien.

Misschien heb ik het gemist maar waarom moet het bovenste stuk van de hennegats koker eigenlijk blijven zitten?

Mooi project


Mvg Ronald.

ik kijk weer met grote ogen naar dit professioneel uitgevoerd werk!
Respect, Timo!

Philip schreef : Goed punt. Ik heb nog topcoat staan, dus het zou wel handig zijn als ik de boel hier netjes mee kan afwerken. Maar dan moet het wel goed hechten natuurlijk.
Dat is een nuttige tip. Pansercoat heb ik ook nog wat van staan dus dat zou ik eerst kunnen opmaken. Maar dat is grijs en ik wil het uiteindelijk toch wel wit afwerken. Dus misschien nog een laagje topcoat als dat mogelijk is. Ik ga het nog even navragen bij Polyservice.

RoGre schreef : Het bovenlager zit op en in deze buis, dus daarom moet hij intact blijven. Zie ook de tekening. Het is veel gemakkelijker en netter om het bovenste deel gewoon te handhaven.
