Onderwerp: Kleine Grinde zelfbouw?

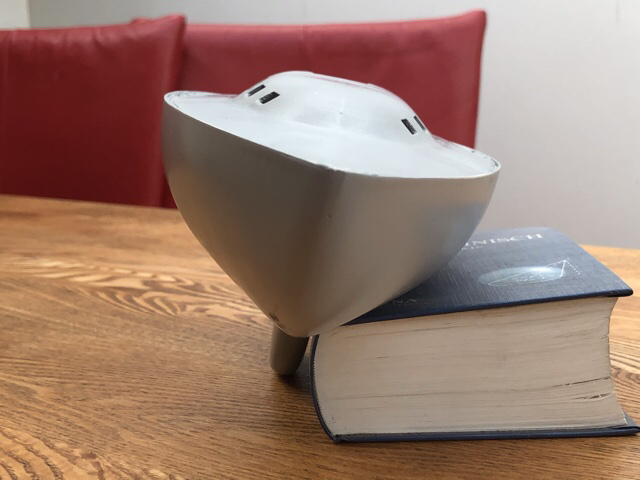

Bij gebrek aan een grote ben ik met dit badmodel bezig.

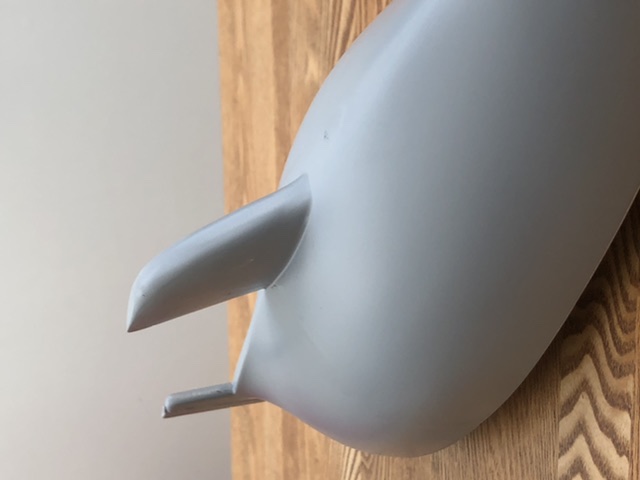

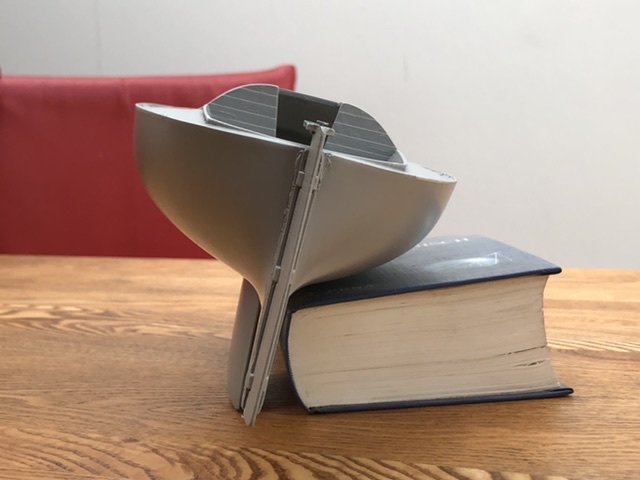

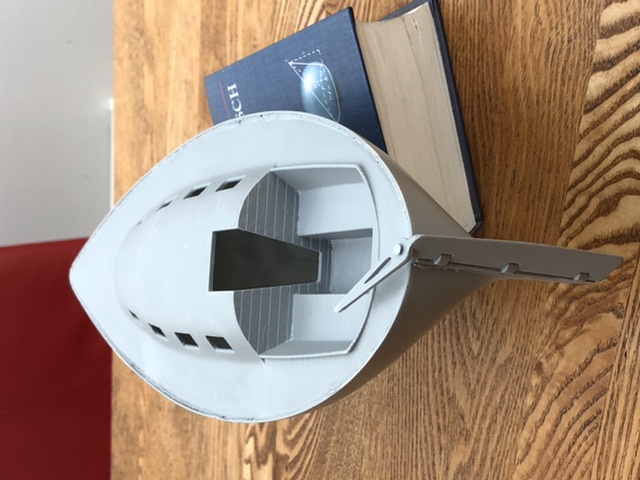

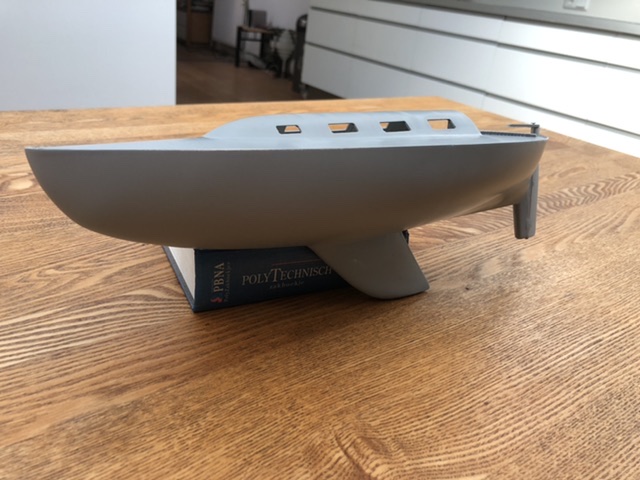

Had er een hard hoofd in omdat ik geen lijnenplan kon vinden, maar op basis van langsdoorsnede, deklayout en 2 spanten die wel op tekening stonden toch een eind gekomen (al zeg ik het zelf). Op basis van die tekeningen strookte de romp bijna vanzelf zoals zou moeten. Alleen om de “veeg in de kont” te forceren (alles strookte “bol”...) heb ik zelf een spantje moeten verzinnen vlak voor de achterkant...

Dit model is 1:25


















Paar verbeterpunten voor de tweede versie:
-kajuitingang is wss te smal -iemand gaat dit opmeten in het echt
-voorkant kajuit zit een lichte “billenvorm” in
-roer moet dikker
-roerbeslag meeprinten ipv apart onderdeel. 2 vingerlingen zijn voldoende
-beide dekluiken en relief voorluik printen
-rompdekverbinding niet lijmen met 3D pen maar met epoxy fillet

Idee is dan om in de luiken rookkleurig perspex te lijmen en dan lampje erin!

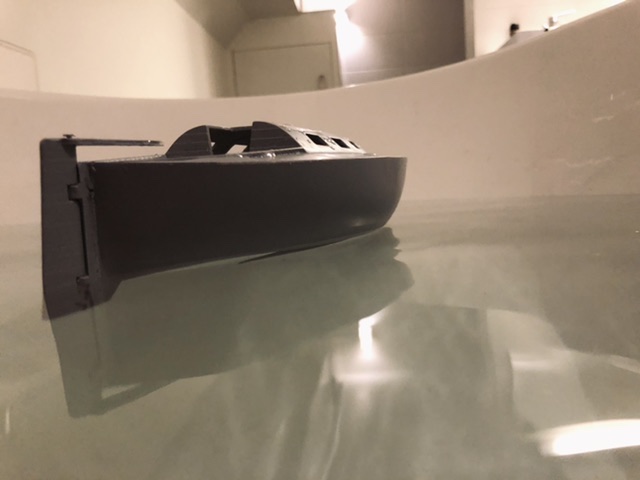

Nu eerst in bad

Pfoei....mooi man
Groot compliment!
Zie ook mijn beeldmerkje

Dankje! Jouw halfmodel is ook gaaf. Lastig vind ik te bepalen waar te stoppen, qua detail. Handrailing staat best leuk bv, maar wordt (voor mij althans) te priegelig om nog mooi te doen.

Ipv halfmodel lijkt het mij leuk dit model op een massief houten plaat te schroeven, zo’n oubollig messing plaatje met scheepsnaam etc. Maar dan is het handig dat ik eerst zelf een Grinde heb

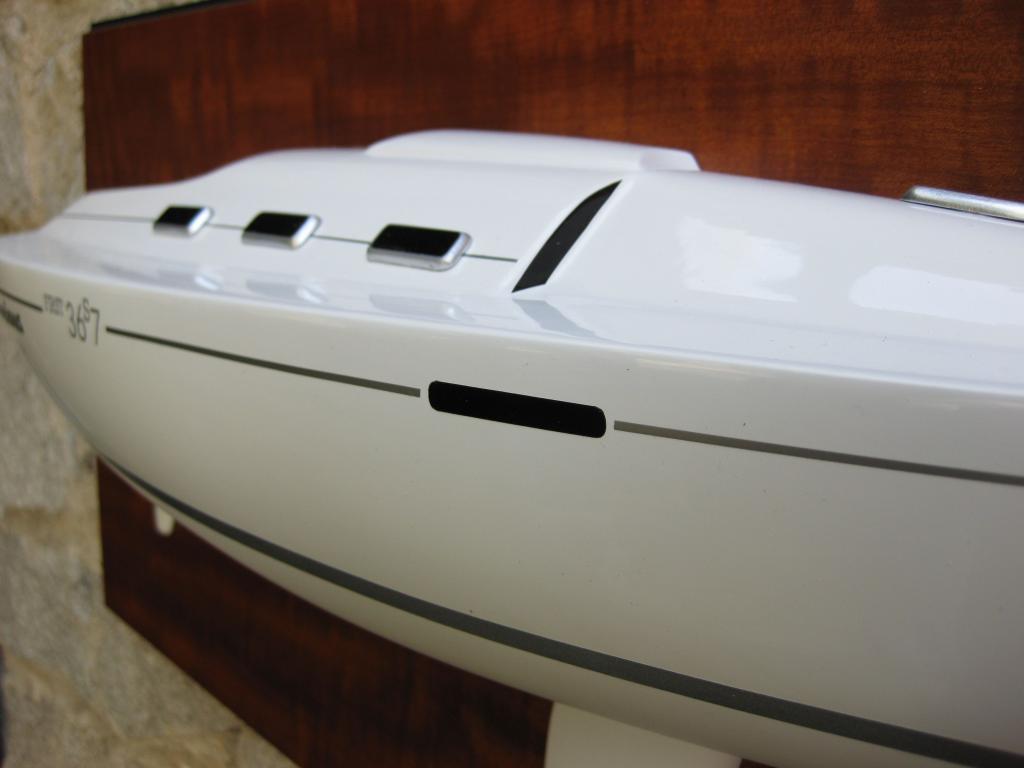

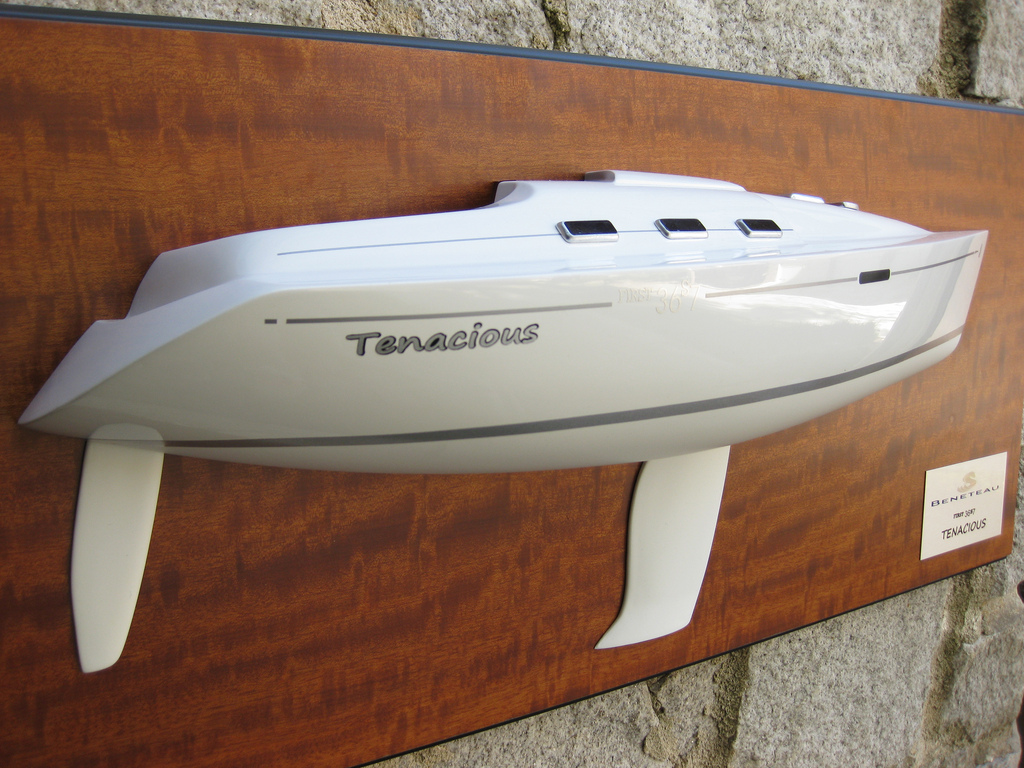

nog een plaatje, niet om je draadje om te gooien maar om de detaillering.
Niet onze boot, noch ons halfmodel maar geplukt van een site die vol stond met halfmodellen!

Mooi! Qua detail (ik denk bewust...) beperkt tot de vormen en kenmerkende details. Die glimt wel als een dolle!

Mooi werk man!

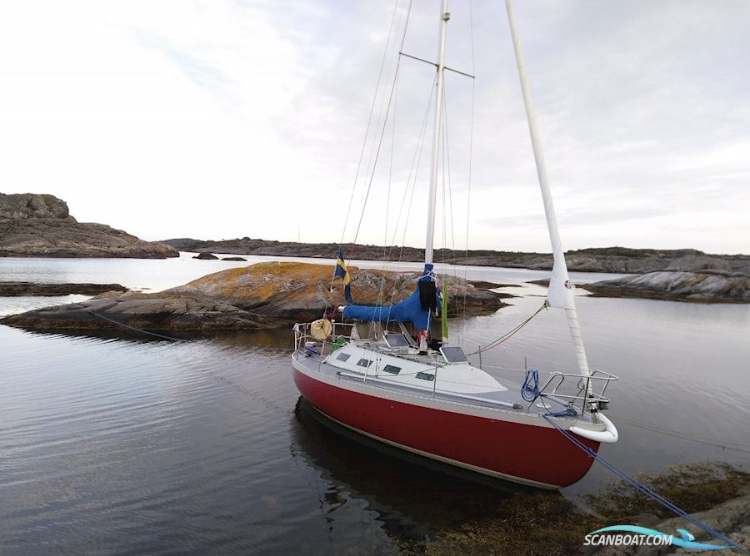

Ik zie je zo deze zomer met Jeroen Sonador een mooie Grote Grinde ophalen uit Scandinavie...
scanboat.com/en/boat-market/bo...boat-grinde-17373625

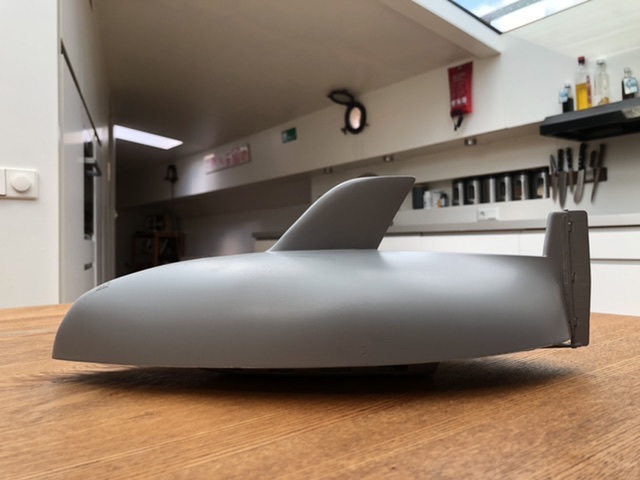

Is dit een 3D print? (Keurig model!)

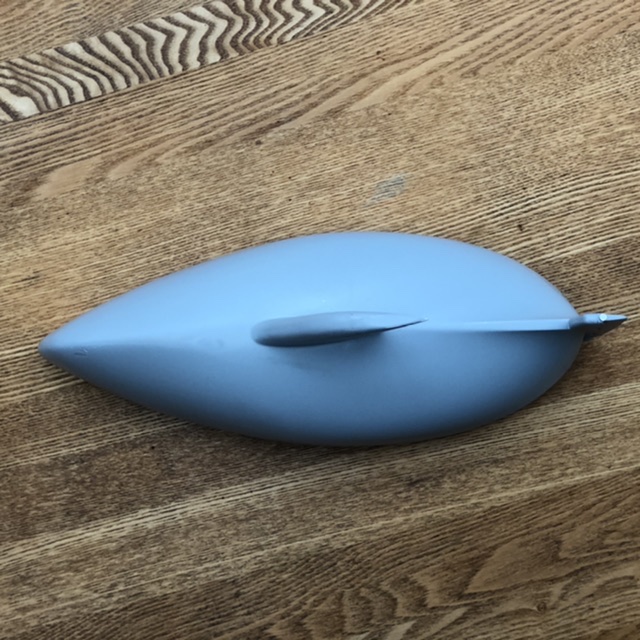

Ja, maar dit is wel na een hele dag schuren, plamuren, schuren... en dat zoveel x herhaald...

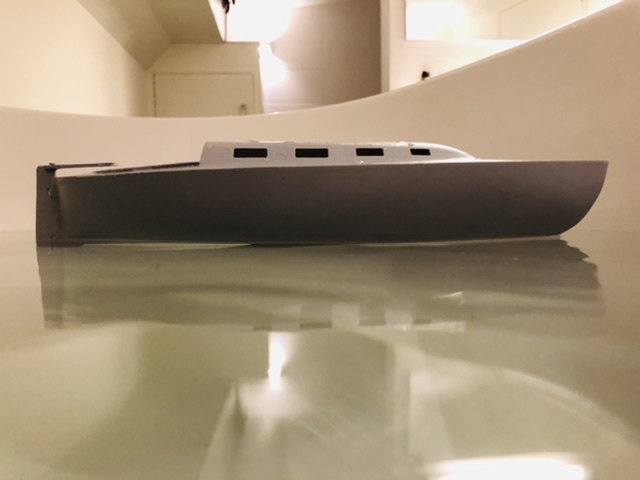

Het vaart inmiddels

Complimenten hoor, knap gedaan!

Hier nog de tewaterlating

Ik durfde het filmpje bijna niet te kijken maar het viel mee...
Zonder gekheid, knap gemaakt.

leuk man!
Hebben ze die tekeningen ook niet bij de deense "klubben"?

deze: grinde.wordpress.com

grinde.wordpress.com/grinde/tegninger/

grinde.wordpress.com/grinde/byggebeskrivelse/

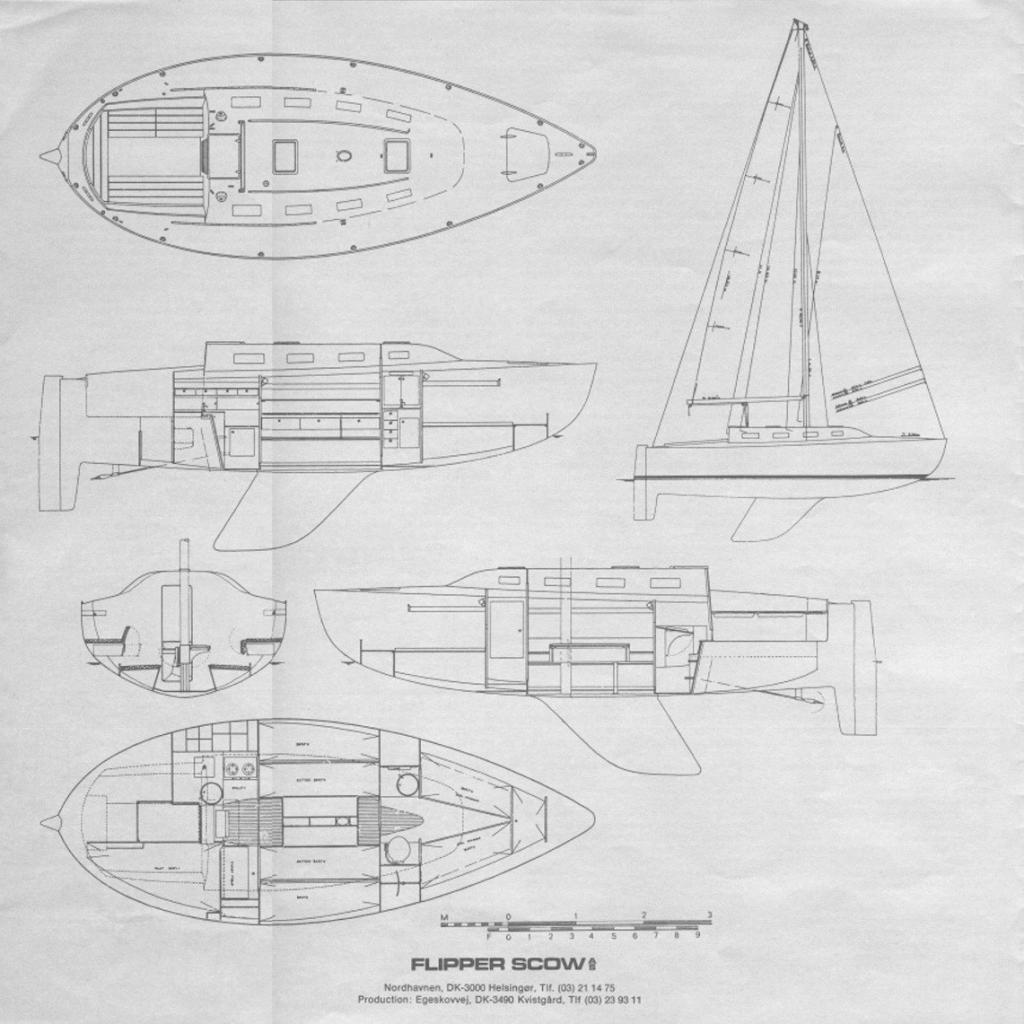

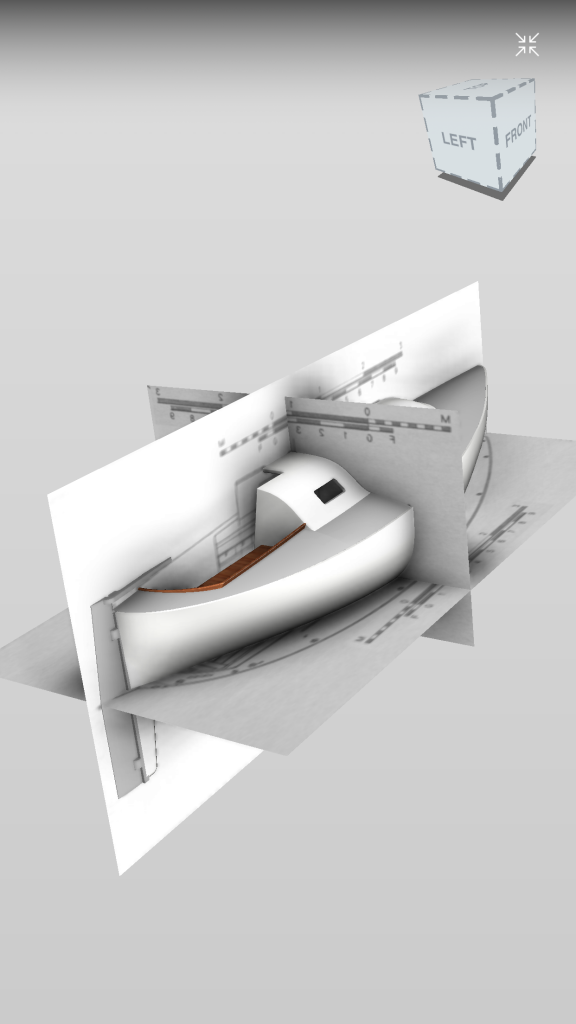

Deze heb ik gebruikt: links in het midden staan zowel grootspant als het spant iets verder naar voren geschetst, inclusief doorsnede opbouw op die punten.

ja, gaaf gedaan.

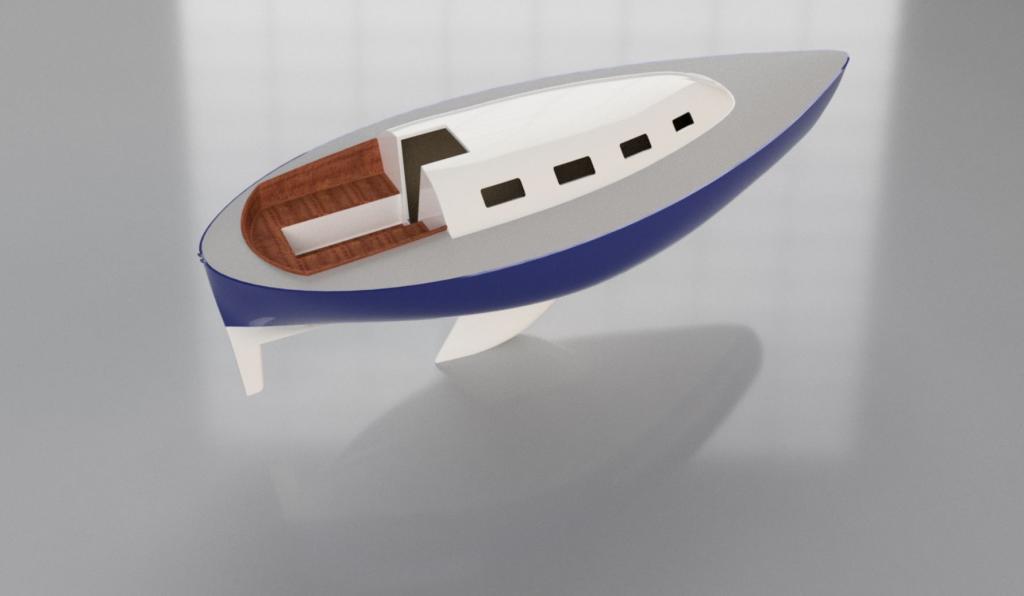

Gaat heel mooi in Fusion 360 idd

Binnenkort ontwerp aanpassen naar mallen om op grotere schaal daar met dun polyester in te kunnen lamineren om zeilend model te kunnen maken. 1:10 (of wat mijn printer nog net aan kan). Op de huidige schaal (1:25) mag het model maar 230 g wegen; weegt nu al 180 g, dat is nog met holle (drijvende) kiel. PLA is ook niet bedoeld voor constructies natuurlijk In schaal 1:10 mag model 3.6 kg wegen; dat geeft wat meer vrijheid of ruimte voor meer ballast.

Het Loper RC project had ik in de hoek gegooid omdat ik geen goede printresultaten kon bereiken; nu eindelijk goede settings gevonden die (verwacht ik) wel geschikt zijn.

Prachtig dat dit zo kan met een 3D-printer!

Heel mooi gemaakt!

Jollenbaas schreef :
Ik vind dat ook fascinerend. Dek en romp zijn beide in 2 delen geprint, gesplitst op het grootspant ongeveer. Rechtop geprint, breedste stuk op het “bed”. Waar scherpe overhangen zijn (meer horizontaal dan 45 gr) worden “supports” meegeprint; een printer kan niet in de lucht printen maar wel schuin omhoog. Die supports worden flinterdun geprint en groeien als bomen mee vanaf het bed. Die breek je naderhand makkelijk uit je model.

Gaat wel traag allemaal: totale printtijd was hier bijna 24 h...

Delen smelt ik aan elkaar met 3D pen, net zoals je PP kunt lassen

Wow, ik vind hem geweldig!
In welk programma teken je dit?

Schaal hem op naar 1:1 en laat hem printen door een grotere printer. Als ze huizen kunnen printen, dan is het nu tijd voor boten! Eventueel bekleden met een laag epoxy, klaar voor de start.

Ik wil ook wel zo'n Grinde voor in bad al weet ik niet hoe ik dan nog van mijn Grinde-liefde af kom. Als je toch 1:1 gaat printen, pas de kiel dan aan naar 1.40m...? Dat is mijn grootste Grinde-hobbel.

Kijk dit draadje eens door. Die techniek komt er een aantal malen in voor!
zeilersforum.nl/index.php/foru...art?start=50#1167156

Ook gaaf!!! Misschien kan ik een nieuw roer printen zo

Leuk die 3d pennen Nachtvlinder, ik wist niet dat die dingen bestonden

Ja, dat is zeker een apart ding. Lijkt me vooral handig zoals Maarten hem gebruikt, uit de vrije hand ziet er lastiger uit.

Het voelt als Paint uit Windows 3.x als iemand zich dat kan herinneren.
Dat kreeg voorgeschoteld als je muisoefeningen moest doen....
