Onderwerp: Project boegtrapje

Nou ja, voor mij een 'project' dan. Het eerste stukje laswerk met mijn nieuwe TIG lasapparaat wat daadwerkelijk iets oplevert behalve aan elkaar gelaste reststukjes metaal.

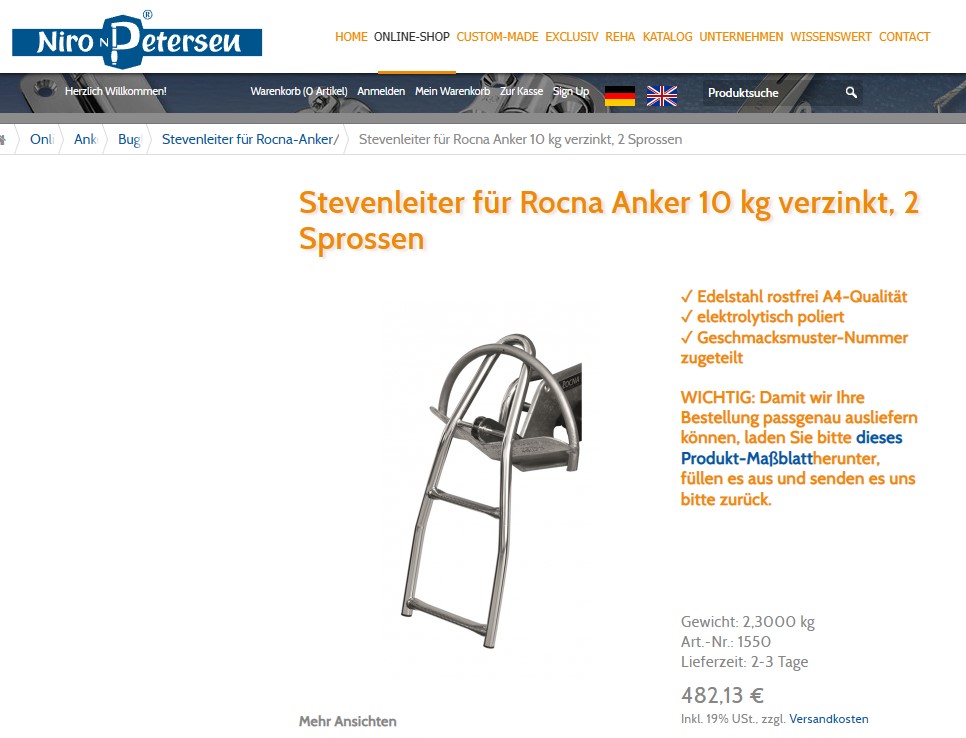

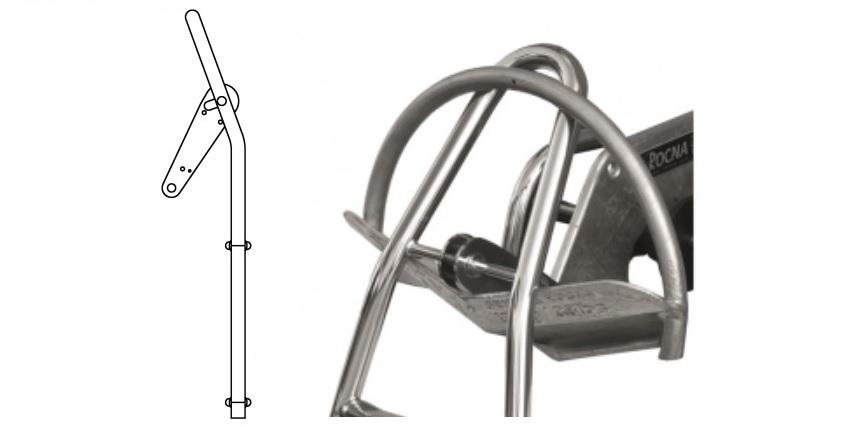

Hoewel de preekstoel van de il Cigno voorzien is van een mooi opstapje is het nog een hele klim om van de steiger via de boeg op en af te stappen. Je kunt daarbij wel op het Rocna anker staan maar dat is een behoorlijk scherpe rand en nog steeds een hele hoge stap. Toevallig kwam ik via via op een Duitse site een aardige maar dure oplossing tegen:



Dat gaf inspiratie om zelf ook zoiets te maken. Het ontwerp van Niro Petersen moest op twee aspecten aangepast worden: het trapje moest korter worden, zodat het in de ankerbun past en de ophanging annex bevestiging van Niro vind ik uitgesproken onhandig dus dat moest anders.

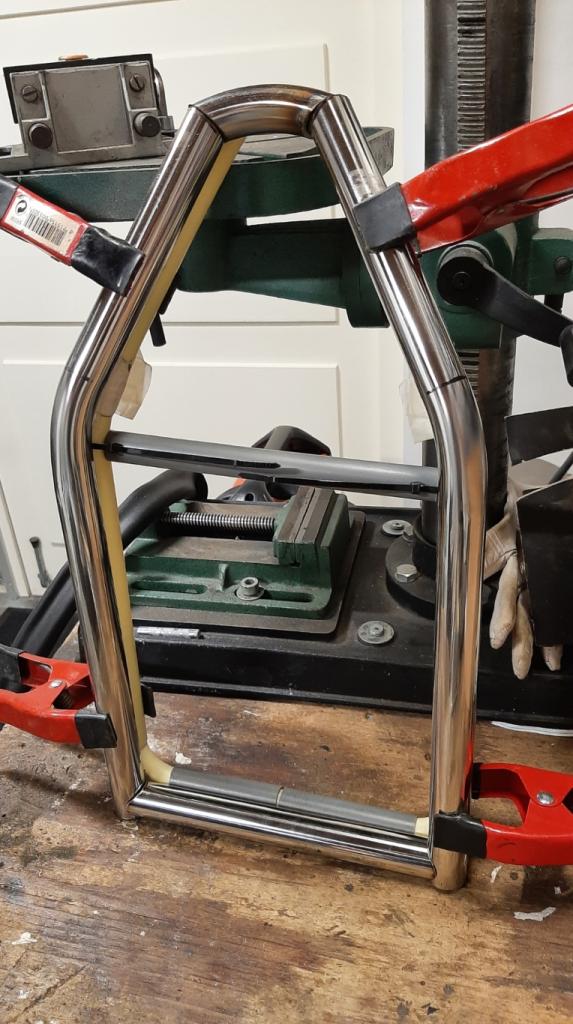

Van PVC pijp heb ik een mock-up gemaakt en toen dat naar mijn zin was heb ik bij een lokale bootwerf een paar stukken RVS buis rond 25 gekocht en in de juiste hoek laten buigen. Door de losse stukken tegen de PVC mock-up te klemmen kon ik checken of de afmetingen en hoeken goed waren.



Toen kwam het echte werk, het TIG lassen. Het is al vaker gezegd hier, dat vergt veel oefening en kost frustratie als je wéér met de laselectrode het smeltbadje aantikt en de punt meteen onbruikbaar wordt. Tegelijk spelen met de vele instellingen van het lasapparaat (wel of geen puls, lasstroom, frequentie, verhouding hoog-laag etc.). Maar al doende leert men, al zijn mijn lasjes nog verre van de mooie golvende TIG lasjes die je hoort te krijgen. De slijptol was mijn beste vriend zullen we maar zeggen. Maar uiteindelijk toch best een aanvaardbaar resultaat. Niet geweldig (niet alle lassen zijn mooi doorgelast), maar zeker sterk genoeg.

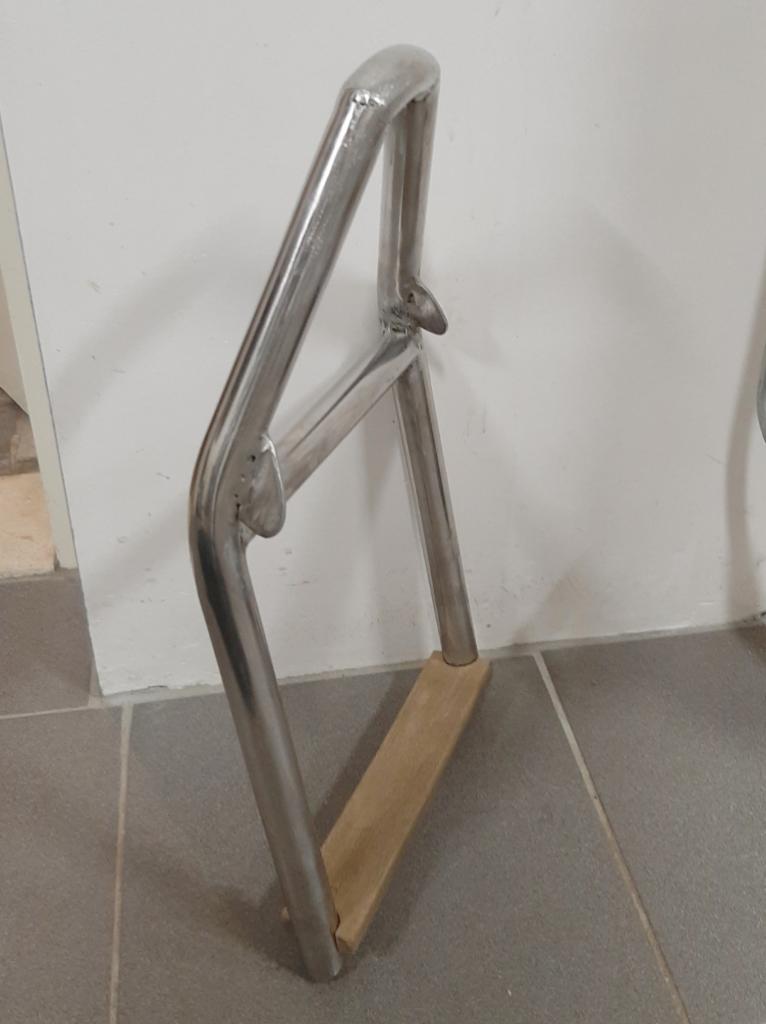

Met passiveerzuur, slijpen, schuren en polijsten is de glans ook voldoende teruggebracht. Het treetje heb ik net als bij mijn zwemtrap gemaakt van een stuk 'nep-teak'. Dat stapt fijn en is uitstekend anti-slip. Aan de onderkant een uitholling die om de buis valt en met zwarte marine-grade kit vastgezet.

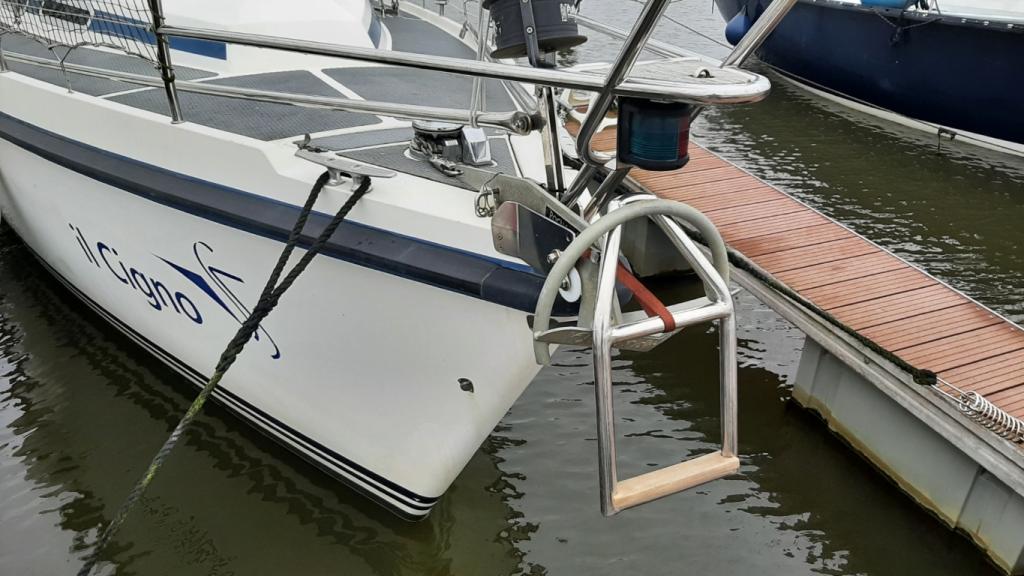

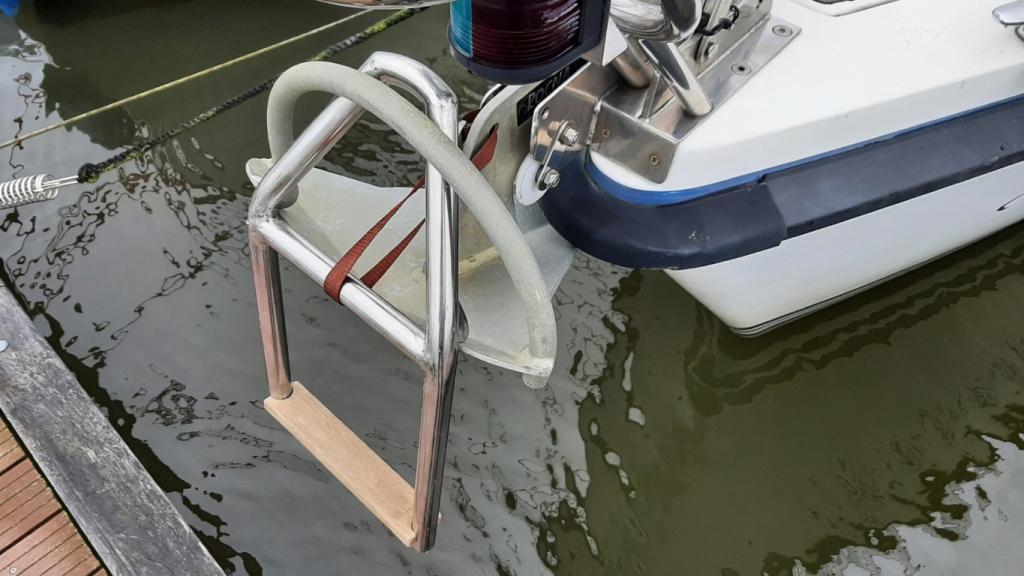

Het trapje is voorzien van twee 'oren' die op de rand van het Rocna anker rusten. Met een kort bandje wordt het geheel geborgd. Daarmee is het plaatsen en weghalen supermakkelijk. Als het trapje niet in gebruik is past het mooi vlak tegen het schot in de ankerbun. Project geslaagd wat mij betreft.

Nice!

Heel slimme oplossing. Mooi!

Klein kunstwerkje Il Cygno!

Sjiek hoor!
En beter goed gejat dan…….

Zeker, maar ik zet het er wel bij nietwaar?

Al vind ik met name de bevestiging van het Niro trapje niet handig. Door de twee verticale platen vervalt de mogelijkheid om je voet op de bovenste 'trede' te zetten. In (onze) praktijk is dat juist de plek waar je wilt staan als je van de boot af klimt.

Mooi gedaan!

Hoe handig is het in de praktijk het trapje aan te brengen? Hang je dan over de boeg, dóór de preekstoel? Je kantelt het van onderen in het anker toch? Is dat rode lint een borging, of essentieel?

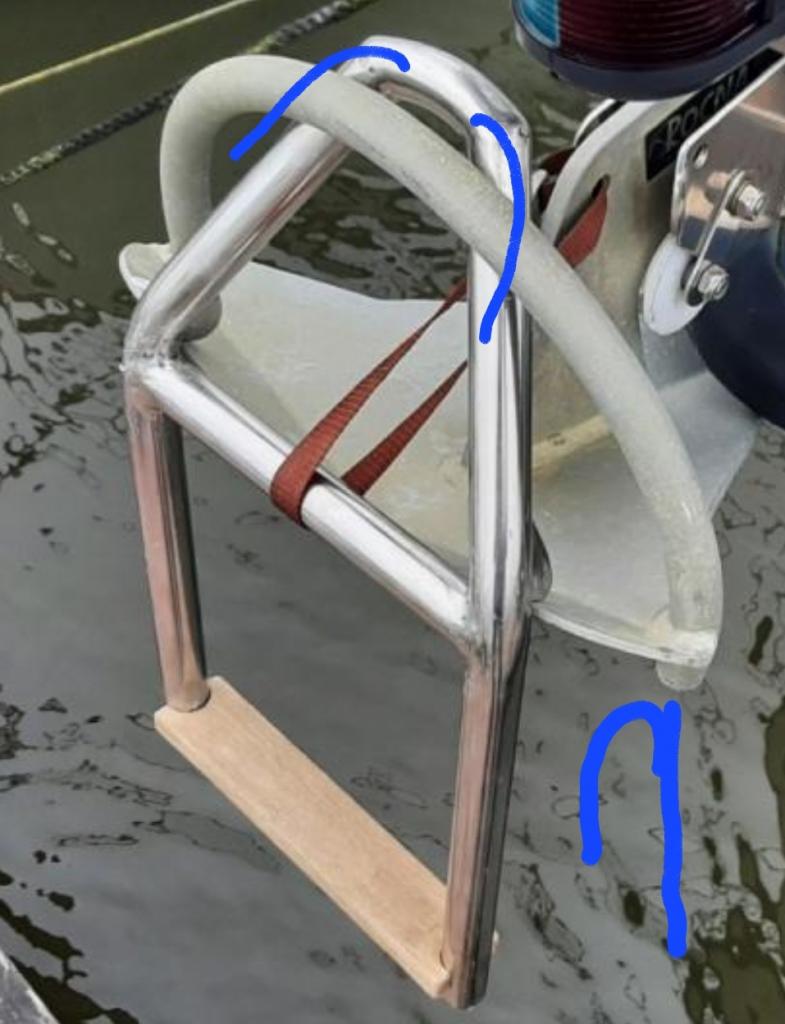

2 haken er op en klaar zonder dat een spanlintje nodig is? Mooi gedaan.

Mooi gemaakt.

Nachtvlinder schreef : Ik kan het trapje zowel vanaf de steiger als vanaf de boeg aanbrengen, je steekt het dan van achteren door de beugel van de Rocna. Er staat geen kracht op het bandje. Dit is alleen om er zeker van de zijn dat het trapje stevig blijft zitten tijdens gebruik, een extra veiligheid dus. En omdat ik voorzie dat ik ooit vergeet om het trapje van de boeg te halen voordat we afvaren, zorgt het er ook voor dat het trapje niet van de boeg af wipt midden op de Oosterschelde. Daarom ook geen haken zoals Dehler31abc voorstelt. Vergeten gaat natuurlijk niet gebeuren, maar toch ....

Zeker heb je het erbij gezet en dat siert je!

Over de laatste trede, daar zit nu eigenlijk je bandje in de weg.
Is het een idee om aan de trede een stukje elastiek ergens naar achteren te zetten?
Hij klemt dan zichzelf op in het anker en je trede is schoon.

Het is al vaker gezegd hier, dat vergt veel oefening en kost frustratie als je wéér met de laselectrode het smeltbadje aantikt en de punt meteen onbruikbaar wordt. Tegelijk spelen met de vele instellingen van het lasapparaat (wel of geen puls, lasstroom, frequentie, verhouding hoog-laag etc.).

Idd herkenbaar ...

Mooi gedaan Timo!
Geeft ook veel voldoening als je dat zelf in elkaar knutselt.

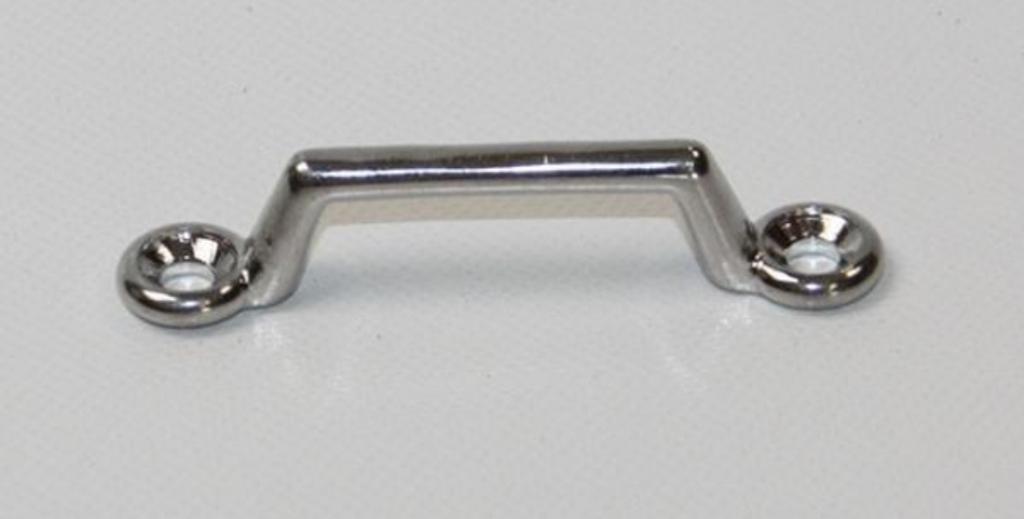

Thijsnoort schreef : Echt in de weg zit het niet, maar helemaal top is het ook niet. Daarom overweeg ik aan de achterkant van de trede een bandbeugeltje te zetten, daarmee is het probleem ook opgelost.

Wederom een goed doordacht project.
Petje af!

Gepost met de officiële Zeilersforum-app

'IlCigno's RVS boegtrap voor Rocna anker'. Kies alstublieft uw maat Rocna:

'15 kg'

-> In winkelmand, ga naar afrekenen.

En bandje boven om beugelanker en trapje?

IlCigno,

Weer een buitengewoon praktisch en mooi uitgevoerd project!

Veel opstapplezier, Jurriën

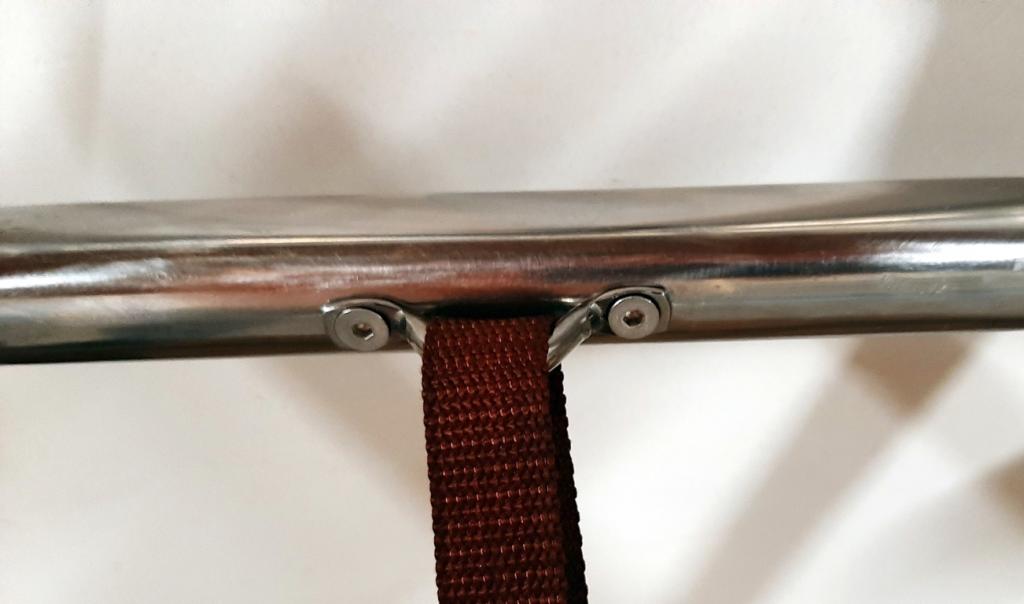

Een kleine onvolkomenheid, waar enkelen hier al op wezen, verholpen met een RVS beugeltje.
