Onderwerp: DIY LifePo4 met Multiplus-II voor Penny Lane

Staat in de pdf nietwaar

VOCWaarland spreekt over een werktemperatuur tot 70 graden en een kortsluittemperatuur van 160 graden.

Stroomwinkel gaat ook tot 70 graden. En dat bedrijf lijkt me nogal gelieerd aan Victron.

Begrijp ik dan niet goed wat ze met die 90 graden bedoelen? Ik vind dit heel bijzonder.

Edit: ik ben ook wel benieuwd wat voor certificering de kabels volgens Victron zouden moeten hebben. En wat die standaard dan vervolgens zegt over temperaturen.

70 graden is heel heet hoor

Dat worden ze niet zomaar , kortom voor een multiplus met 2000VA is het al niet mogelijk om zoveel stroom er door te jagen dat ze ook maar enigszins in de buurt van die 70 graden gaan of kunnen komen .

Als het goed is

ps klopt ze zijn zeer gelieerd aan victron , fijne mensen , goed advies , geen standaard verkopers maar mensen met echte product , systeem kennis kennis (in mijn ogen beter dan de bleupowershop), maken desgewenst een heel schema voor je incl bekabeling .

XanderB schreef :

Waar komt deze eis vandaan?

Ik geloof wel dat 70 graden heet is, maar Victron zal toch niet voor niets 90 in z’n installatieinstructie zetten. En dan vind ik het vreemd dat die kabels nergens makkelijk te vinden zijn. En al helemaal niet bij een aan Victron gelieerd bedrijf.

Nachtvlinder schreef :
Dat staat in de installatiehandleiding van de Multiplus-II 3000

Nachtvlinder schreef :
Dat klopt ook ! Ik weet dat ik het er over heb gehad en ik heb gewoon de kabels van stroom winkel dus ik neem aan 70 graden kabels .

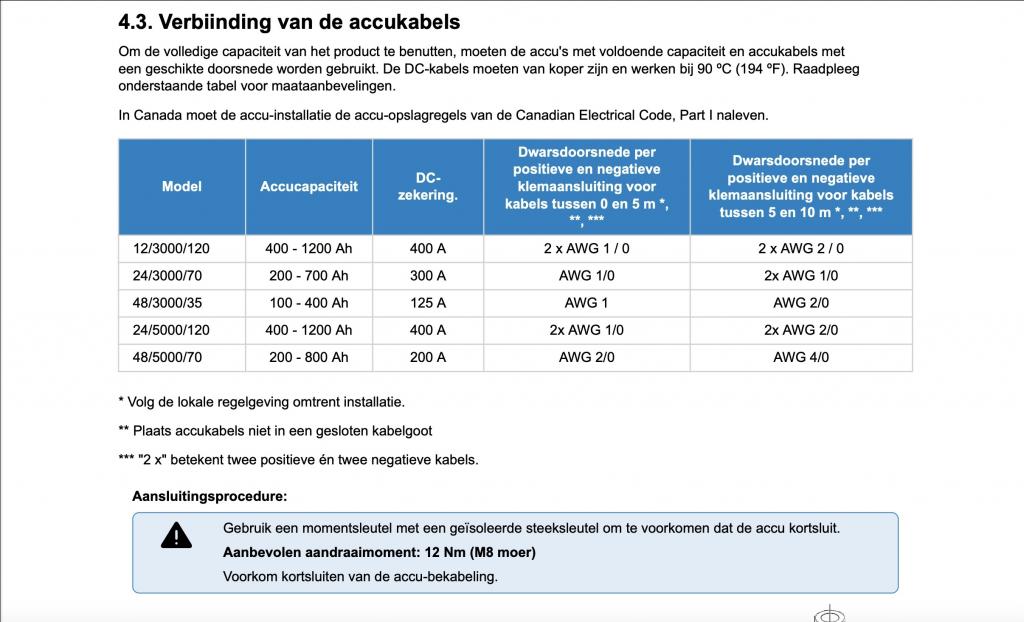

Dit staat er ;

Ja dat snap ik, maar uit welke norm komt deze eis?

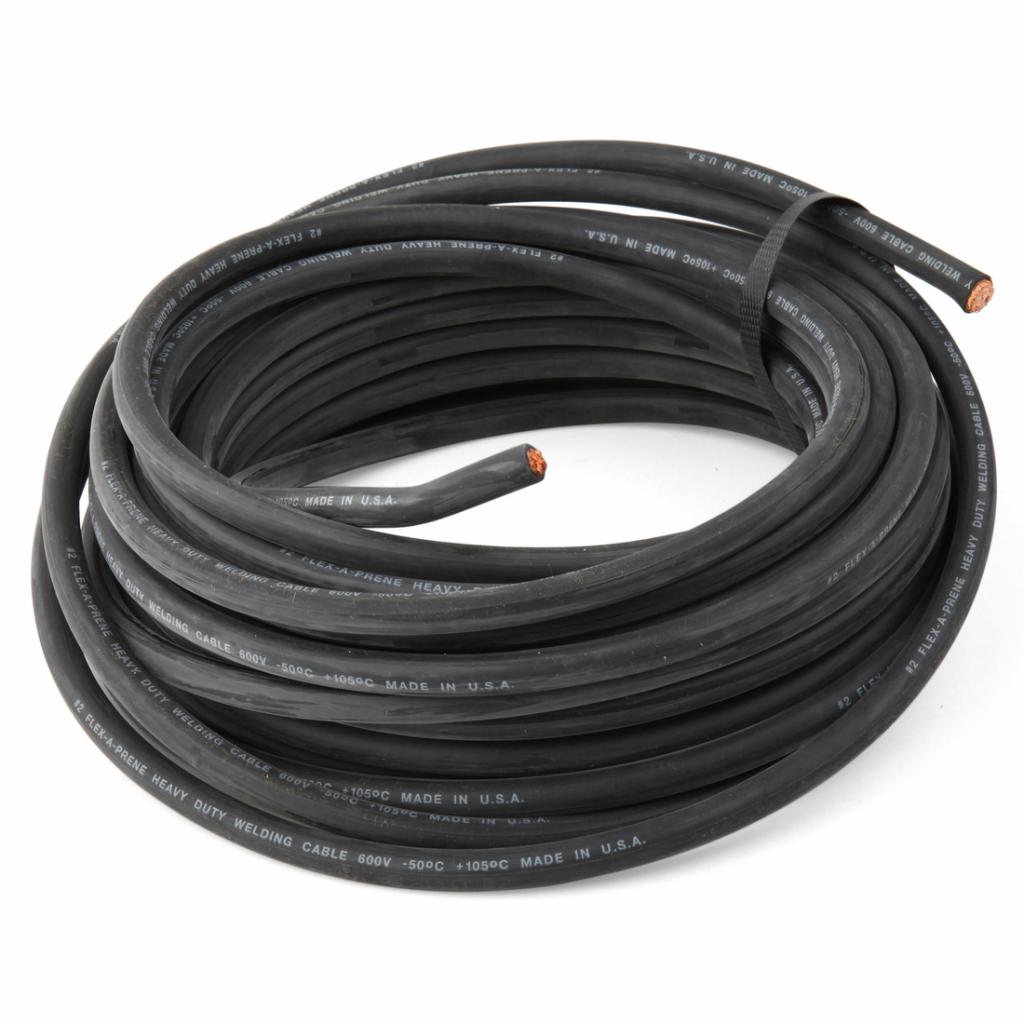

Laskabel, 105 graden….
En flex dat die kabel is!

geen idee om eerlijk te zijn , zie ook niets over installatie verschillen op het eerste oog , kan me voorstellen dat de ruimte de eis een beetje bepaald (hete machine kamer om eens wat te noemen )

Maar daar vind ik ook zo geen extra informatie over (helaas)

Ce est parti schreef :
waar koop je die?

Ce est parti schreef :
Zeker ook in rood leverbaar ? Zwart is meestal het probleem niet .

Jeroen-Pion schreef :

Lijkt een vrije designparameter te zijn; geen voorgeschreven bepaling:

assets.bluesea.com/files/resou...010_ABYCexcerpts.pdf

www.kabel24.nl/dynamic-elflex-...er-meter-plas069167/

Of anders zwarte kabel bestellen en op het eind een stukkie rode krimpkous

O, zie nu dat deze kabel pvc is dus niet boven 70 graden. Even zoeken naar neopreen kabel

Ikhad deze net www.weldingsupplies.nl/catalog...php?products_id=3464

Nachtvlinder schreef :
Helder ,


@Ce est parti , ja dat kan natuurlijk , mag maar is iets minder mooi vind ik .

Jeroen-Pion schreef : Ikhad vroeger een elektricien die kleurenblind was, dat was pas ingewikkeld

It Paradyske schreef :
De dubbel geïsoleerde ultraflex van Greenrider blijkt wel tot 90 graden te gaan.

Thanks voor de tip!

Mooi, maar je hoeft dus niet verplicht voor 90 grC rated kabel te kiezen. E.e.a. hangt af van diameter, maximaal te verwachten stroom, hoeveelheid naburige kabels in kabelgoot, al of niet door motorruimte…

Het gaat hier om de maximale ader temperatuur die bepaald wordt door het type isolatie materiaal. Een en ander staat volgens mij beschreven in de CPR eurobrandklasse.

voorbeelden van kabels tot 90 graden:

H07ZZ-F (HALOGEENVRIJE ISOLATIE 90°C)
H07V2-K (PVC 90°C)
TITANEX H07RN-F (RUBBER 90°C)
YMVK, YMZ1K (XLPE)

Ce est parti schreef :
Exact, altijd laskabel gebruiken, is veelal van neopreen en goedkoper.

Jeroen-Pion schreef :
Rood krimpkousje aan beide zijden.

Nog even je puntje over warme zekeringen. Wat voor type zekering wil je gaan gebruiken? Zeker van anl zekeringen wordt er heel veel goedkope(of dure) rommel verkocht. Worden erg warm onder hoge belastingen van 150a of meer. Daarna overgestapt op littlefuse zekeringen en nergens meer last van. Ook de blue sea systems zijn erg goed. Maar koop zeker een goed gerenomeerd merk hiervoor! Ook goed ervaringen met de mega zekeringen en houder/busbar van victron.

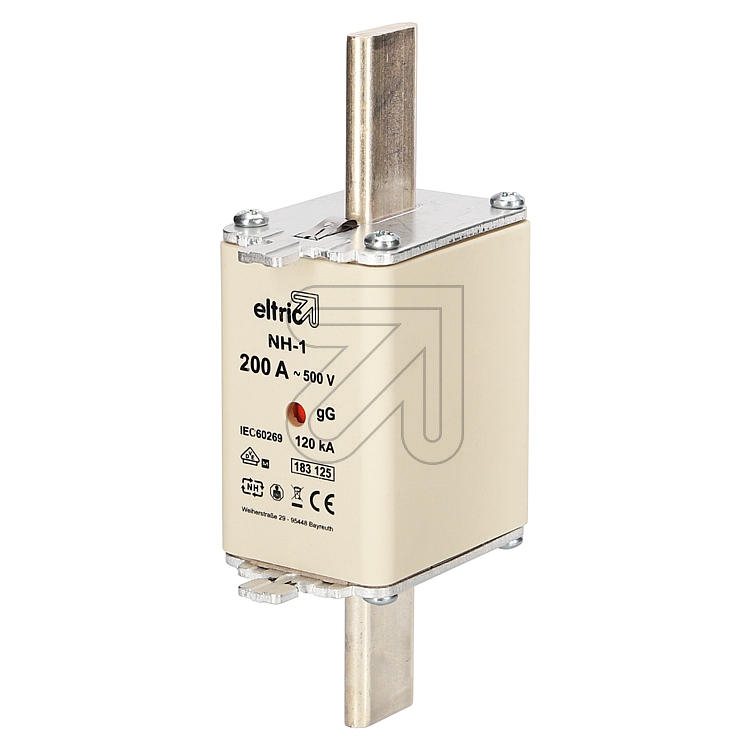

Goedkoop en met erg hoge onderbrekingsstroom, maar ook erg volumineus. Goede optie als je plek hebt.

Ik heb de Victron Lynx power in gekocht, daar komen mega zekeringen in. En ik overweeg een cube zekering bij de accu zelf.

Over de omvang van de zekeringen ben ik nog niet uit. Victron stelt dat ik vanaf de Multiplus een 400A zekering moet gebruiken, bij 2x 50mm2 kabel. Maar de BMS die ik gebruik gaat tot max 200A. Ik wil de bekabeling wel overal geschikt maken voor 400A (wellicht dat ik in de toekomst toch voor 2 4S configuraties ga met een extra BMS parallel). Maar kan ik vanwege die 200A van de BMS niet beter overal 200A zekeringen gebruiken?
