Onderwerp: Openplotter / OpenCPN op Pi issues

Openplotter / OpenCPN op Pi issues 10 nov 2016 13:16 #783145

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Je kunt AIS gemakkelijk tonen met een RTL-SDR dongle en een stukje marifoon antenne.

Je kunt er een GPS muis aanhangen. En aangegezien de GPS positie steeds wat wijzigt kun je ook de SignalK snelheidsmeter in de Chromium of Firefox browser demonstreren.

Ik heb er zojuist nog een MP4 filmpje van gemaakt. Maar dat kan niet getoond worden op dit forum.

Er komen nog meer functies in OpenPlotter 0.9.0. Een versie die nog niet uit is, maar kan worden samengesteld via Github. Ook de berekening van de ware wind zit erin.

Verder kun je alle draadloze en ethernet toepassingen gemakkelijk laten zien op allerlei systemen, zoals Linux, Windows, Android, Apple apparaten.

Voor de presentatie kun je via HDMI een grote HD TV of een Beamer gebruiken.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 10 nov 2016 13:32 #783146

Heb wel een hoop logfiles, maar welke data heb je allemaal nodig?
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 10 nov 2016 16:21 #783184

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14919
It Paradyske schreef :
Heb wel een hoop logfiles, maar welke data heb je allemaal nodig?

Even er van uitgaan dat ik timing achterwegen laat. Valt het erg standaard uit.

AIS
Gps RMC
Voor polar functie
Speed water VHW
Wind VWR of MWV

Om logfunctie goed uit te voeren van Chris mux PNORmotor. Als deze er niet is log ik slechts om de 30 sec voor track. Zonder diepte natuurlijk ook geen "diepte waypoints" Het laatste zijn waypoints met als naam datum+tijd+minst gemeten diepte.

verder “leuk"
Diepte DPT
Kompas HDG
Waypoint APB & RMB & BWC
dat conservatieven in doorsnee hechten aan veiligheid, voorspelbaarheid en autoriteit, terwijl liberalen zich eerder thuis voelen bij nuance en complexiteit,
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 19 feb 2017 15:17 #810591

  • gemini
  • gemini's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 39
Op mijn Pi3 heb ik een aantal sensoren (luchtdruk, temp, en een schakelaar) aangesloten.
Via openplotter kan ik dat allemaal uitlezen, maar via openCPN op het instrumentenpaneel krijg ik de data niet door. Iemand een idee wat ik verkeerd doe?
Laatst bewerkt: 19 feb 2017 15:18 door gemini. Reden: typo
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 19 feb 2017 19:00 #810660

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532

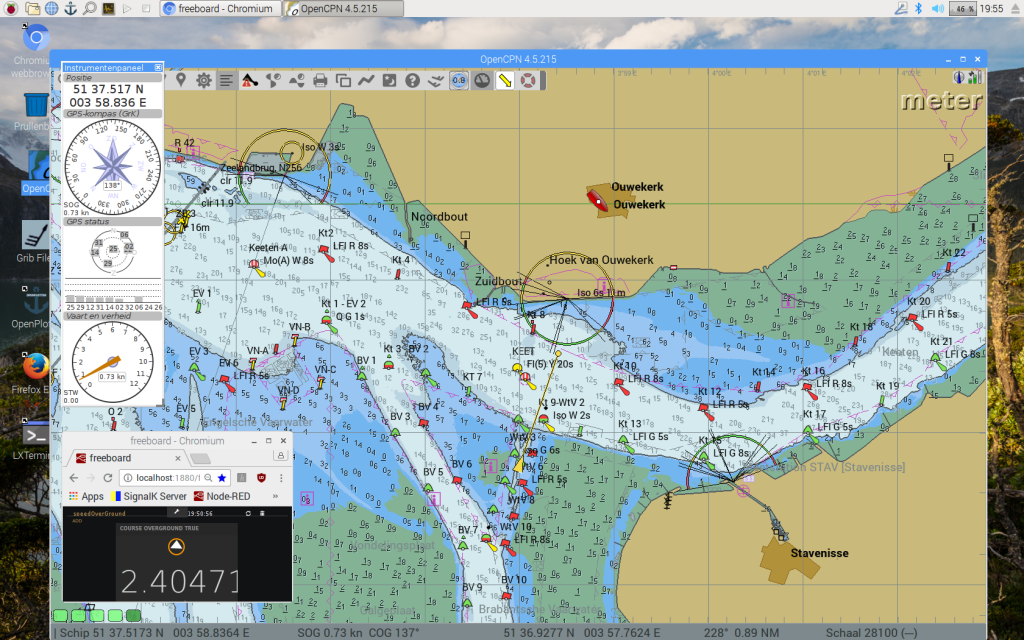

Je kunt in OpenCPN niet alles (ver)tonen. Als het met openplotter wel werkt, waarom zet je de informatie niet in een window en projecteer je die voor OpenCPN en andere applicaties.



Je moet alleen aangegeven dat je gegevens venstertje vooraan moet staan, voor OpenCPN.

Dit zomaar een willekeurig voorbeeld.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 06 dec 2017 07:16 #897317

  • Erodona
  • Erodona's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 186
Maakt het nog uit of je in open plotter kanaal A of B selecteert voor ais ontvangst?
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 06 dec 2017 07:50 #897322

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6765
Erodona schreef :
Maakt het nog uit of je in open plotter kanaal A of B selecteert voor ais ontvangst?
Iedere AIS zend afwisselend uit op kanaal A en B.
De laatste versises van de RTL-AIS stick ontvanger ontvangen beide kanalen gelijktijdig. daar is het dus een overblijfsel van de eerste versies.

Als je een nmea-debug venster opent in OpenCPN dan zie je regels voorbijkomen die beginnen met $AIVDM. Dan komt er een komma met een letter A of B.(en nog heel veel ongeregeld daar weer achter) En waar die letters betekenen is nu wel duidelijk denk ik.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 06 dec 2017 08:44 #897346

  • Erodona
  • Erodona's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 186
Bedankt. Duidelijk. Ik dacht eerst dat ik bij het venster signaal bekijken moest zien bij welke frequentie het signaal zat. En dan kiezen of A of B. Maar in de praktijk maakte dat voor ontvangst van de targets weinig uit.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 13 dec 2017 11:24 #898769

  • Erodona
  • Erodona's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 186
Kan de Pi ook nmea output genereren voor bijvoorbeeld marifoon? Ais out bijvoorbeeld? Wat heb ik dan nodig?
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 13 dec 2017 19:06 #898846

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste E,

dat kan uiteraard wel, maar lijkt mij wat ingewikkeld. Je marifoon heeft waarschijnlijk serieele ingang en heeft mogelijk alleen NMEA183 nodig voor de positie.

Daar heb je naar mijn idee geen multiplexer output voor nodig.

Een AIS transponder heeft veelal 3 nmea uitgangen. Een snelle serieele uitgang voor een monitor en een langzame voor andere nmea functies en een NMEA2000.

Het lijk mij handiger om een andere verbinding hiervoor te nemen. Maar het kan in principe via de Raspberry multiplexer wel.

Bram
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 08 jan 2018 12:26 #905487

  • goofy17
  • goofy17's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 165
Ik wil graag mijn Openplotter op de Rasp 3 updaten van 0.9 naar 1.xxx
dat gaat in de laatste versies via openplotter zelf, maar ik moet een nieuwe image aanmaken begreep ik omdat sudo abt update en upgrade problemen geeft(?)

Nu is mijn versie handmatig aangepast o.a. aan de schermgrootte van de iPad.
Is het mogelijk mijn instellingen over te nemen?
Laatst bewerkt: 08 jan 2018 12:27 door goofy17. Reden: spellingsfoutjes
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 08 jan 2018 13:10 #905513

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste Goofy,

Openplotter versie 1.00 op basis van Linux stretch is helaas nog niet uit.

Je kunt wel OpenPlotter naar versie met Linux stretch (Debiasn 9.2) omzetten. De meeste instellingen blijven dan hetzelfde. Staan overigens in boot/config.txt. Die kun je ook bewaren of uitprinten.

Het volgende moet je hiervoor doen, eerst de huidige Jessy versie en OpenPlotter opwaarderen:

Linux opwaarderen met sudo apt update

dan sudo apt upgrade

de kernel opwaarderen met sudo rpi-update

Dan in het OpenPlotter menu OpenPlotter opwaarderen.

Dan heb je de opgewaardeerde Raspian Linux Jessie en OpenPlotter versie.

2. Dan het geheel opwaarderen naar Linux Stretch (Debian 9.2)

in de bestanden etc/apt/sources.list

en etc/apt/sources.list.d/raspi.list

eenvoudig de naam jessy in deze tekst files vervangen door stretch. Kan met de Nano
tekstverwerker. (sudo nano file naam, wijziging opslaan is ctrl o en afsluiten is ctrl x)

sudo apt-get update
sudo apt-get -y dist-upgrade

En er volgt een omvangrijke update.

Na afloop nog even alle overbodige bestanden verwijderen:

sudo apt-get autoremove.

Daarna is alles gereed en kun je eventueel ook nog even de laatste updates van Stretch doen.

Wat niet meer werkt zijn de updates van OpenPlotter, maar je hebt eerder al de allerlaatste update gedaan.

Je kunt nu ook de VC4 driver aanzetten:

sudo raspi-config naar avanced.

OpenGL in OpenCPN niet aanzetten.

Werkt hier probleemloos, snel en stabiel.

En vrijwel alles werkt dan als voorheen.

Je kunt het eenvoudig eerst even testen met een extra (snel) sd kaartje.

groet,


Bram
Laatst bewerkt: 08 jan 2018 13:12 door brambo.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 08 jan 2018 13:21 #905518

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Nog even er tussendoor een nieuwsbericht voor Raspberry Pi gebruikers:

Eben Upton (Raspberry PI):

"Meltdown and Spectre are examples of what happens when we reason about security in the context of that abstraction, and then encounter minor discrepancies between the abstraction and reality. The lack of speculation in the ARM1176, Cortex-A7, and Cortex-A53 cores used in Raspberry Pi render us immune to attacks of the sort."

Kortom de recent ontdekte beveiligings problemen bij de meeste processors van Intel, Amd processors en anderen zijn niet van toepassing op de Raspberry Pi's
__________________
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 08 jan 2018 15:24 #905548

  • Eclips
  • Eclips's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6719
Wat is eigenlijk het nut van het installeren van een nieuwe versie boven het updaten van een bestaande versie middels apt-get update/dist-upgrade/upgrade? Hebben nieuwe versies van OpenPlotter onderdelen die niet afzonderlijk gedownload en geïnstalleerd kunnen worden?
Roald

Never follow a Southerly!
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 08 jan 2018 15:57 #905559

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste Eclips,

je kunt in principe zelf een "OpenPlotter" versie samenstellen. Maar dat is allemaal nog niet zo eenvoudig. Denk maar aan een SignalK server, Wifi access punt, VNC server etc. etc.

Met OpenPlotter heb je dit allemaal in een pakket.

Omdat Linux stretch (Debian 9.2) zo goed werkt komt er zeer binnenkort een nieuwe OpenPlotter versie 1.0 uit.

Die staat kun je nu ook al bereiken door alleen de Linux versie Jessy op te waarderen naar Linux Stretch.

Voordeel is dat vrijwel alles wat je verder in gebruik hebt zoals OpenCPN, eventueel oeSENC plugins instellingen en kaarten bijna alles gewoon blijft werken.

Niet alles, maar wel veel. Zo moet je een Egalax Touchscreen (Faytech) scherm apart voorzien van een driver.

Al met al vind ik Stretch en de VC4 video driver heel goed werken.

Je kunt er eenvoudig een extra kaartje aan wagen en kijken hoe het bevalt. Kopieren van een bestaand kaartje is in de Raspberry ook al erg eenvoudig te doen.

Hoor dan nog wel hoe het bevalt.

Groet,


Bram
Laatst bewerkt: 08 jan 2018 15:58 door brambo.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 08 jan 2018 16:22 #905566

  • Eclips
  • Eclips's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6719
Hallo Bram,

De update van Jessie naar Stretch heb ik allang gedaan. Zelfs de oeSENC fingeprint bleef netjes geldig. Vandaar ook mijn vraag of het wel zin heeft om een schone installatie van OpenPlotter 1.0 te doen zodra die beschikbaar komt. Voor bestaande gebruikers eigenlijk niet, begrijp ik nu. Dan laat ik het mooi zoals het is. :)
Alleen met de VC4 driver krijg ik de boel niet aan de praat (official Pi 7" touchscreen). Bij het opstarten wordt het scherm dan wit en gaat vervolgens op zwart. Dan moet ik via de recovery de config weer aanpassen om het werkend te krijgen. Dus hardware-acceleratie zit er bij mij nog niet in.
Roald

Never follow a Southerly!
Laatst bewerkt: 08 jan 2018 16:23 door Eclips.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 08 jan 2018 16:33 #905572

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste Eclips,

goed om te horen dat het al werkt.

Denk ook niet dat het nodig is om een compleet nieuwe versie te installeren zeker als je oeSENC plugin gebruikt plus de kaarten. Want bij een compleet nieuwe installatie werkt de bestaande fingerprint niet meer.

Jammer natuurlijk dat het opwaarderen van OpenPlotter voor de toekomst niet werkt. Maar misschien komt er simpele oplossing voor.

Wat betreft een scherminstelling wordt een scherm in de nieuwe versie van OpenCPN in een aantal gevallen niet goed herkend. Je moet dan de breedte van het scherm opmeten en dit in OpenCPN zetten bij instellingen. Staat standaard op automatisch.

Groet,


Bram
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 08 jan 2018 16:36 #905574

  • Eclips
  • Eclips's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6719
brambo schreef :
Jammer natuurlijk dat het opwaarderen van OpenPlotter voor de toekomst niet werkt. Maar misschien komt er simpele oplossing voor.

Ah, dan is er dus tóch een verschil! Goed om te weten, want mijn oeSENC licentie verloopt half maart en voor die tijd ga ik toch niet het water op.
Roald

Never follow a Southerly!
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 10 jan 2018 11:24 #906099

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste Eclips,

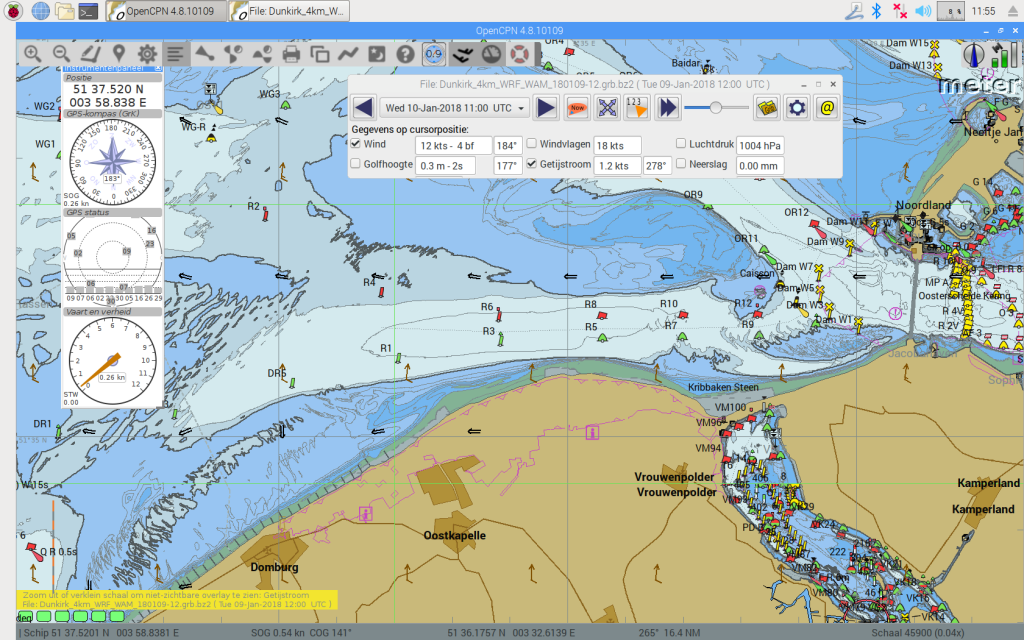

de ontwikkeling gaat gewoon door. Hier draait nu de OpenCPN beta 4.8.10198. Interessant is ook de franse grip file met getijde stroom info. Zie bijlage.

Werkt allemaal perfect in Linux Stretch en OpenPlotter. Kernel versie is nu 4.9.75.

Alleen ingelogde leden kunnen reageren.
