Onderwerp: Openplotter / OpenCPN op Pi issues

Beste Bram,

ik heb de NMEA kabel van mijn GPS op pin 2 van een RS232 female connector gesoldeerd en de Bare/ground op pin 5.
In de GPS kan ik als uitgangsprotocollen NMEA0183 A, B en C selecteren. Dat lijkt echter niets uit te halen.

de Rs232 female connector heb ik op een serieel-naar USB connector aangesloten en die zit in de Pi3.
In Openplotter heb ik de seriele input toegevoegd, maar ik krijg een foutmelding 111 bij inspector. Volgens Sailoog geeft dat aan dat er geen input is geselecteerd. Die is er dus wel, maar misschien komt er geen data overheen. Ik weet echter niet hoe ik dat kan testen. Kan ik bv een http sessie of iets dergelijks openen op poort 10110 om te kijken of daar ruwe data overheen gaat? of is er een of ander commando? Met lsusb of met dmesg zie ik dat de serial-to-usb adapter wordt herkend, maar ik zie nog niet of er data overheen gaat....

Beste Xander,

je serieel usb connector wordt herkend en zou moeten werken. In OpenPlotter moet je wel toepassen aanklikken.

Maar zoals aangegeven kun je de GPS ook testen in OpenCPN. Dan weet je zeker dat het niet aan OpenPlotter Kplex ligt.

In OpenCPN serieel kiezen en /dev/ttyUSB0. Je kunt dan ook nog nmea debug aanzetten en kijken of er wat passeert. En OpenPlotter NMEA183 even afzetten.

Anders ligt het vrijwel aan de aansluiting en/of werking van de GPS.

Wat voor GPS is het en heb je de juiste draadjes toegepast ?

Een eenvoudig test, die ik zelf al eens heb toegepast. Is simpel een universeel voltmeter bij de draadjes houden en kijken of het voltage fluctueert. Dat is een teken dat er een signaal op werkt.

En waar krijgt de GPS zijn voeding vandaan ?

We horen het wel weer,

Groet,


Bram

Beste Bram,

Omdat ik verder geen gegevens in Openplotter zag verschijnen, heb ik de GPS (Magellan NAV 1200XL) op de gps input van mijn marifoon (Standard Horizon GX1300E aangesloten. Deze ontvangt echter ook geen gegevens, dus het lijkt erop dat de NMEA output van m'n GPS niet werkt. Ik zal je truc van de voltmeter ook proberen. Heb je hem dan op DC staan?

Misschien heb ik eea ook verkeerd aangesloten: bij de GPS en de marifoon wordt gesproken over een NMEA+ en een -, waarbij die - de Ground is. Bij mijn GPS heet die aansluiting Ground voor het GPS deel, en voor power moet ik de + op de + van de accu aansluiten, en de - van de accu op de Ground.

Overal is dus de Ground de - van de accu. Geen idee waar ik hem anders op zou moeten aansluiten?

Beste Xander,

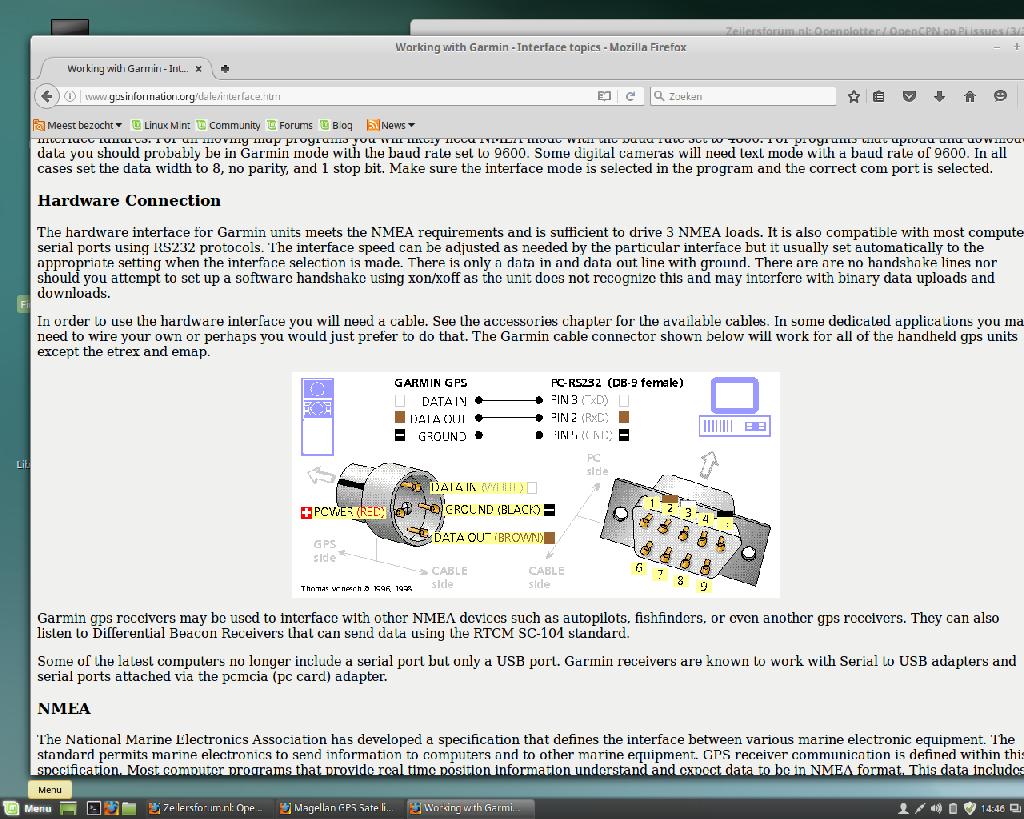

volgens de instructie is NMEA input naar NMEA apparaat oranje en blank (bare). Er is ook nog een afbeelding van de aansluiting. Die gaat hierbij. Daar spreken ze over bruin. Maar dat is in de handleiding van je GPS ground.


Verder blijkt dat je baudrate in de GPS kunt instellen. Misschien ook goed daar even naar te kijken.

Meten doe je uiteraard met DC en met een lage spanning instelling.

XanderB, als je de raw-data vanuit je GPS wilt kunnen bekijken dan kan dat met CuteCom. Installeer dit met het commando: "sudo apt-get install cutecom". Open na de installatie CuteCom door onder Menu naar 'Run' te gaan en daar cutecom uit te voeren.

Een andere optie is met Minicom (installeren door "sudo apt-get install minicon"). Daarna kan je met het commando "minicom -b 4800 -o -D /dev/ttyUSB0" de raw-data bekijken in Terminal bekijken. Verander well zo zondig wel ff de baudrate en de poort in het commando.

bedankt, dat ga ik proberen. Aangezien m'n marifoon echter ook geen data lijkt te ontvangen verwacht ik geen data zullen zien.
De opties en Baud rate staan goed ingesteld, dus hopelijk ga ik wel data zien.

Ik denk dat ik erachter ben waarom de marifoon geen data ontvangt: die vereist NMEA0183 V2 en de Magellan NAV 1200XL doet alleen NMEA0183A, NMEA0183B en NMEA0183C, wat zo te zien V1 protocollen zijn. Dit wordt bevestigd door het feit dat ik alleen een NMEA + kabel heb en een Ground/Bare, terwijl V2 ook een NMEA - kabel heeft.

Voor de marifoon is deze nmea uitwisseling dus ongeschikt, maar hopelijk kan ik het op de raspberry pi nog wel aan de praat krijgen...

Mocht dat nou niet lukken, dan moet ik een nieuwe GPS hebben. Is het dan raadzaam om ook een GPS ontvanger met NMEA te zoeken, of zou ik elke GPS-muis kunnen gebruiken? Welk apparaat zouden jullie adviseren?

De NMEA 0183 V1.0 gebruikte signaalniveaus volgens de RS-232 standaard:

• Eén datadraad, waarbij de spanning werd gemeten t.o.v. de gemeenschappelijke ground.
• 0 = 3 tot 15V
• 1 = -3 tot -15V

Vanaf NMEA0183 V2.0 (januari 1992!) wordt RS-422 gebruikt:

• Twee datadraden (A en B, soms ook + en - genoemd), geen ground, spanning wordt gemeten tussen A en B.
• 0 = A is 2 tot 6V hoger dan B
• 1 = B is 2 tot 6V hoger dan A

De data die verstuurd wordt is volgens mij wel grotendeels compatible, dus in principe kan je die signaalniveaus in elkaar omzetten en een werkend systeem krijgen. Of je dat met een GPS van meer dan 20 jaar oud nog moet proberen...
Soms werkt het ook gemixed, maar bij jou blijkbaar niet. Je USB/RS-232 converter zou het wel moeten doen met je oude GPS, want die zijn allebei RS-232
Zie voor meer toelichting: boatprojects.blogspot.nl/2012/...-2000-nmea-0183.html

Beste Xander,

heb je wel gekeken of je GPS een signaal afgeeft ? Zoals aangegeven kun je dit eenvoudig zien met een universeel meter in de stand volt.

Meter moet dan fluctueren.

GPS muizen doen het prima en met de meeste heb je tegelijk een serieel-usb adapter.

Er zijn ook GPS muizen gebruikt te koop van Windows 10 gebruikers, die na de update naar W10 niet meer werken, maar het met Linux prima doen. Er is niets mis met deze GPS muizen alleen heeft MS de driver verwijderd.

Groet,


Bram

Ik wil mijn raspberry pi2 graag gebruiken als NMEA repeater. Dat bevalt me goed met OpenCPN op mijn Windows laptop.
Omdat dit toch wat groter is en altijd opgestart moet worden wil ik mijn Pi gebruiken.
Hierbij denk ik aan:
- zelfstartend met OpenCPN ( of openplotter) met instellingen als NMEA server..
- bediening via een VPN programma zodat ik de Pi met mijn IPad kan bedienen.

Op mijn IPad start ik dan graag Isailor of InavX omdat ik daar ervaring mee heb en kaarten voor gekocht heb...

Heeft iemand ervaring met een duidelijke uitleg hiervoor. Of nog mooier voor mij een image wil uploaden?.

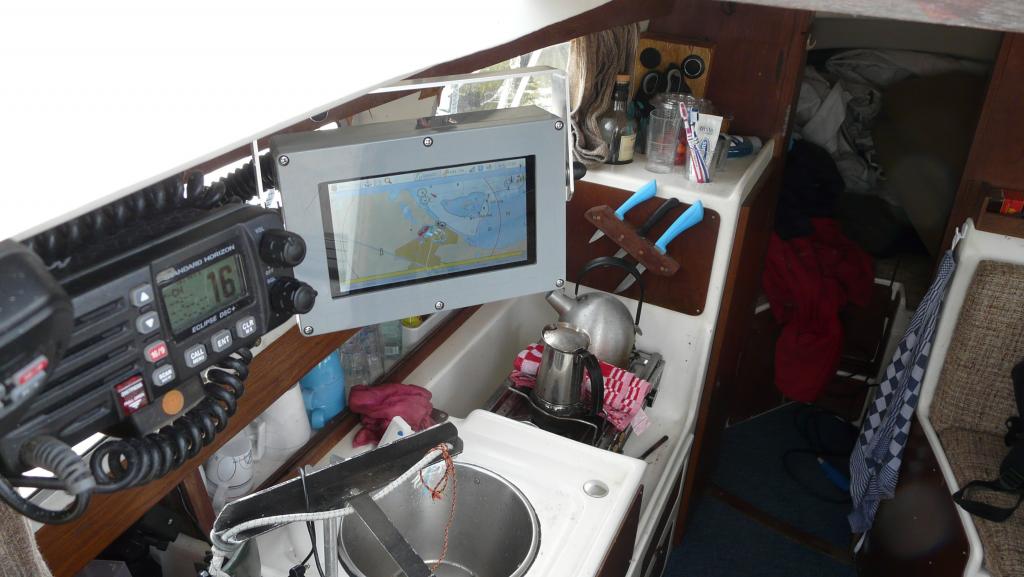

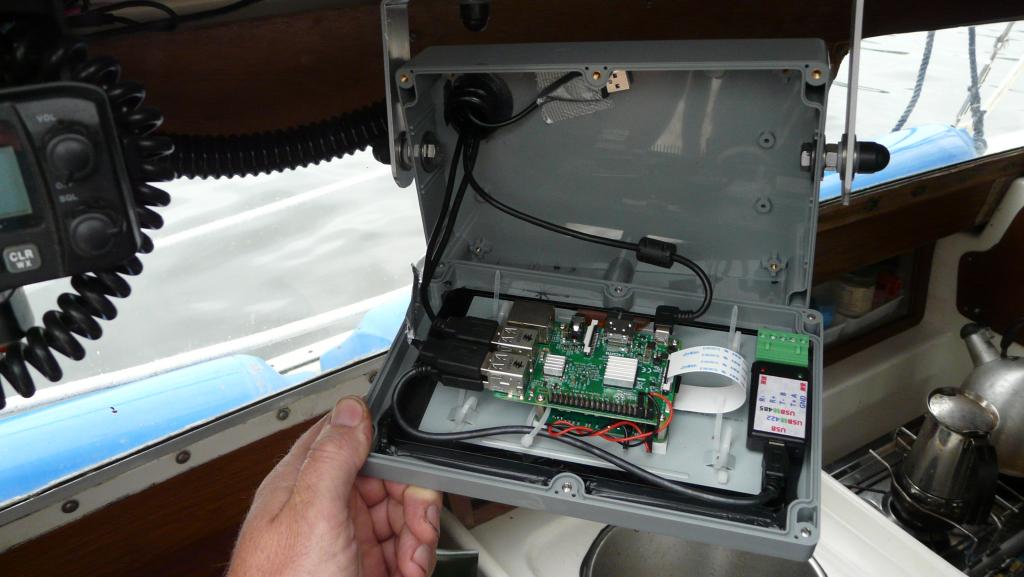

Dat kan allemaal met OpenPlotter Ik heb het nu werkend aan boord, Pi3 met touchscreen. Er zit een leuk stukje multiplexer software in OpenPlotter, Kplex. Daarmee moet alles wat jij wil mogelijk zijn. Zover ben ik nog niet, de volgende stap voor mij is een AIS-transponder, nu heb ik alleen een ontvanger.





Martijn

Beste Goofy,

het is niet zo moeilijk OpenPlotter aan de praat te krijgen. Ik kan echter ook wel een kopie van een image voor je maken.

Naast OpenCPN doet OpenPlotter de volgende uitbreidingen:

- multiplexen met Kplex

- Wifi access punt. Hiermee stuur je de GPS / Ais NMEA gegevens draadloos door aan een ander systeem met Windows, Linux, OSX, Android.

- VNC server. Hiermee kun je op een ander systeem met VNC het Raspberry Bureaublad bedienen. Kan draadloos of via netwerk kabel.

- SignalK. Nu nog weinig toepassingen. Maar die komen er zeker wel aan. Hiermee kun je de info en instrumenten zien in een willekeurige browser.

- Inspectie van de NMEA stroom plus de vertaling hiervan

- Calibratie van een RTL-DSR dongle om AIS te ontvangen.

- Verder zijn er hulpmiddelen om bepaalde instrumenten af te lezen. Dit wordt nog verder uitgebreid.

- autostart mogelijkheden. Start desgewenst OpenCPN op, zodat je aan de Raspberry geen beeldscherm nodig hebt.

- Zygrib om de Grib (weervoorspellingen) files te zien of te downloaden. Werken daarna ook in OpenCPN met de grib plugin.

Wat wil een schipper nu nog meer ?

Wachten is nog op een goed werkende OpenGL driver. Werkt al wel, maar geeft problemen als je in wilt zoomen naar een kleinere schaal. Maar is te gebruiken en geeft een zeer snelle beeldverplaatsing.

De basis is Raspian Linux (is in feite Debian Jessie).

Hier thuis gebruik ik een gps muis en een RTL-DSR dongle en een losse antenne aan de gordijnrail en ontvang de AIS tot op een afstand van zo'n 5 km.

Aan boord hangt de Raspberry aan de AIS transponder.

Je moet wel een goede voeding nemen. Er is veel prullaria in omloop en/of dingen met te weinig vermogen.

Groet,


Bram

brambo schreef :
Hallo Bram,

Ik heb nu via Sailoog een NOOBS installatie gedownload. Ik wist niet dat deze ook al een goed werkende (beeldformaat) VNC had. En ook de autostart mogelijkheid standaard? Daar kun je toch best weer een uurtje op zitten zwoegen....
Zou jij een image voor mij willen uploaden naar bv wetransfer? Kan ik er dan met win32image zo opzetten. Mailadres staat bij mijn profiel. Dan kan ik ze allebij proberen.

Overigens heb ik een vooralsnog goed werkende Chinese 5 voltvoeding voor een ooit via banggood voor 15 euro aangeschafte serieel naar WiFi zendertje. Hiermee krijg ik echter alleen mijn positiedata via NMEA door. De AIS gegevens lukken hiermee niet. Wel via OpenCPN en intern netwerkkaartje van mijn laptop...
Juist dat getob met kleine probleempjes kost zoveel energie m.i. Vandaar dat ik blij ben met een image van een ervaren gebruiker zoals jij.( en toch blijft het leuk anders kocht ik wel een Roosmux)

Inmiddels is het aardig gelukt. Openplotter in de NOOBS uitvoering van Sailoog installeert supereenvoudig en geeft direct al een standaard startup van OpenCPN en VNC .
Gek genoeg gaf mijn VNC op de IPad als de Pi nog verbonden was via HDMI aan een monitor direct een goede resolutie op mijn IPad. Losgekoppeld via zijn eigen draadloze netwerkje of via het netwerk van zijn WiFi netwerk via de kabelverbinding was de resolutie niet correct.
Aanpassen van de config sys.txt via sudo nano /boot config.txt gaf een mooi passend scherm.

Al met al ook voor de geïnteresseerde leek goed te doen zonder veel obstakels!

Het is ook allemaal niet moeilijk. Goed dat het allemaal gelukt is.

Als je het systeem wilt opwaarderen kan dit eenvoudig handmatig in de terminal:

sudo apt-get update (haalt de laatste bestandenlijst op)

sudo apt-get upgrade (waardeert de bestanden op naar de laatste versie)

Wil je de kernel opwaarderen:

sudo rpi-update (Laatste kernel versie is nu 4.4.19-V7+) uname -r laat de kernelversie zien.

En wil je OpenGL eens proberen:

sudo raspi-config waarmee je allerlei instellingen kunt aanpassen o.a. het geluid. Via HDMI of via de analoge poort.

Advanced geeft de mogelijkheid OpenGL driver aan te zetten of af te zetten.

Dit is nog steeds werk in uitvoering. Geeft wel een supersnelle beeldverplaatsing. Werkt tot een bepaalde zoomfactor. Beeld is bij een hogere resolutie gefragmenteerd, maar gaat weg als je het beeld heen en weer beweegt.

Maar voor gewoon gebruik werkt het perfect en vooral erg snel.

Nadat mijn raspberry een tijdje goed gewerkt heeft zie ik nu geen WiFi netwerk meer....
Dit mogelijk nadat hij een weekje aan is blijven staan.?. En daarna mogelijk een aantal keren snel achter elkaar in en weer uitgeschakeld ?

In ieder geval geeft hij geen WiFi netwerk meer. Opnieuw opstarten met de USB dongle in een andere poort geeft nog steeds geen netwerk. Ook een andere WiFi dongle geeft geen signaal

Thuis op mijn bedrade netwerk kan ik hem wel benaderen ( met VNC). En lijkt hij prima te werken.

Iemand een idee / oplossing?

Een linux systeem moet je degelijk afsluiten, hoewel een ext4 filesysteem zelfherstellend is, kan snel uit en aanschakelen toch file corruptie veroorzaken.

Probeer eens een ander SD kaartje. Het is altijd goed een kopie bij de hand te hebben.

Het is ongetwijfeld een software probleem.

Groet,

Bram

Goed idee om een kopie kaartje te maken.
Had het eigenlijk al afgeschreven als betrouwbaar apparaat, omdat dit vast nog wel een keertje zal gebeuren.....
Wel zonde van het werk omdat ik met mijn nu beschadigde software weer opnieuw mag beginnen...k

brambo schreef :
Beste Bram,

Inmiddels heb ik een nieuwe image gemaakt.
Ook hiermee krijg ik geen draadloos netwerk in de lucht.
Openplotter herkent mijn wlan0 wel, maar komt niet in de lucht.
Hetzelfde bij mijn oude image.

Kan het zijn dat openplotter de USB wlan wel ziet, maar de raspberry niet?
(Ik heb ook een andere USB wlan (TP LINK) op verschillende USB poorten geprobeerd zonder succes)

Beste Goofy,

als je de netwerk icoon aanklikt wat zie je dan verschijnen ?

Zet je Wifi access punt in OpenPlotter voor de zekerheid even uit. (Vinkje weghalen)

Icoon is het stopcontact met kabeltje. Rechts boven.

Ben benieuwd wat er tevoorschijn komt.

Groet,


Bram

brambo schreef :
Beste Bram,


Daar staat dat het apparaat niet beheerd wordt....?

Hopelijk kun je er wat mee...

Beste Goofy,

als ik in OpenPlotter het WIFI Acess punt aanzet (aanvink) krijg ik achter de netwerk icoon bekabeld en draadloze netwerken niet beheerd.

Zet ik in het Wifi Access punt in OpenPlotter uit (wel even verversen) dan verschijnen er achter de netwerk icoon de draadloze netwerken in mijn omgeving.

Heb je dat al geprobeerd ?

Verder kun je met lsusb zien of de dongle, als je gebuikt, gezien wordt.

Kijk hier eerst even naar, voordat we verder onderzoeken wat er ontbreekt.

Groet,


Bram

brambo schreef :
Beste Bram.

Ik heb in openplotter het accespoint aan en uitgezet.
Als het uit staat zie ik inderdaad bij het icoontje mijn draadloze netwerken, waar ik ook mee kan verbinden. Het USB dongletje schijnt dus wel te werken.
Met lsusb zie ik ook een realtek vermelding, overigens ook als ik het dongletje verwijderd heb?
Het is nu ook een TPlink dongletje, terwijl mijn oude die nu in ieder geval defect is ( rasp loopt vast als ik die inplug).
Is het mogelijk dat hij denkt dat de oude nog gebruikt wordt en daar op hikt.?.

Beste Goofy,

die Realtek is waarschijnlijk je RTL Ais dongle ontvanger.

Ja, als je een Pi 3 hebt en je gebruikt het ding zonder de draadloze dongle dan neemt deze de draadloze ingebouwde Wifi.

Maar goed je Wifi met internet verbinding werkt in ieder geval als jet OpenPlotter Wifi access punt uit zet.

Groet,

Bram

brambo schreef :
Bram, ik heb een Pi 2 , en de AIS/ GPS gegevens komen binnen via een serieel/USB converter.
Deze gegevens wil ik graag op mijn IPad gebruiken in InavX / Isailor.
Ik wil dus juist een WiFi punt in de lucht waar ik dit mee uitzend. De WiFi dongle wil ik dus helemaal niet verbinden met enig netwerk....
Ik begrijp jouw antwoord deze keer niet goed...
