Onderwerp: Openplotter / OpenCPN op Pi issues

Openplotter / OpenCPN op Pi issues 25 mrt 2016 15:52 #718898

brambo schreef : Wie wil mij helpen om dezelfde dieptegegevens tevoorschijn te toveren in OpenCPN als bovenstaand plaatje? Na de tips van Brambo lukt het me nog steeds niet. Ik heb ook alle kaarten gedownload, alle lagen en details maximaal op 'aan' gezet, maar mooier als het bijgevoegde plaatje krijg ik het niet...
Laatst bewerkt: 25 mrt 2016 15:53 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 15:57 #718900

XanderB schreef :
Je hebt gelijk. Alleen gaat het bij mij kennelijk niet helemaal goed. Ik krijg een aantal foutmeldingen waarbij hij over z'n nek gaat na de conclusie dat er geen jack server draait (daarna killed hij opencpn). Daar moet ik dus nog maar eens in duiken.
Hier dezelfde foutmelding...
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 16:44 #718913

  • Erik12
  • Erik12's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 90
(oudere) kaarten van Rotterdam; dl.dropboxusercontent.com/u/11...20/verdwenen_enc.zip

Voor de gebieden zonder ENC heb ik hier gratis .kap kaarten vandaan; map.openseamap.org/ die zijn ook in te laden in Opencpn.

Voor de dieptegegevens, ik kan het nu niet letterlijk terugzoeken, even uit mijn hoofd.; Instellingen > kaarten > vectorkaartweergave. Als je daar de juiste optie selecteert (ik dacht "mariners standard") dan kun je elk detail naar believen aan- of uitzetten in een lange lijst met vinkjes.

Gr.

Erik
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 18:01 #718926

Bedankt Erik, maar al dergelijke instellingen staan dus goed... en nog geen dieptecijfers in Zeeland.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 18:25 #718932

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532

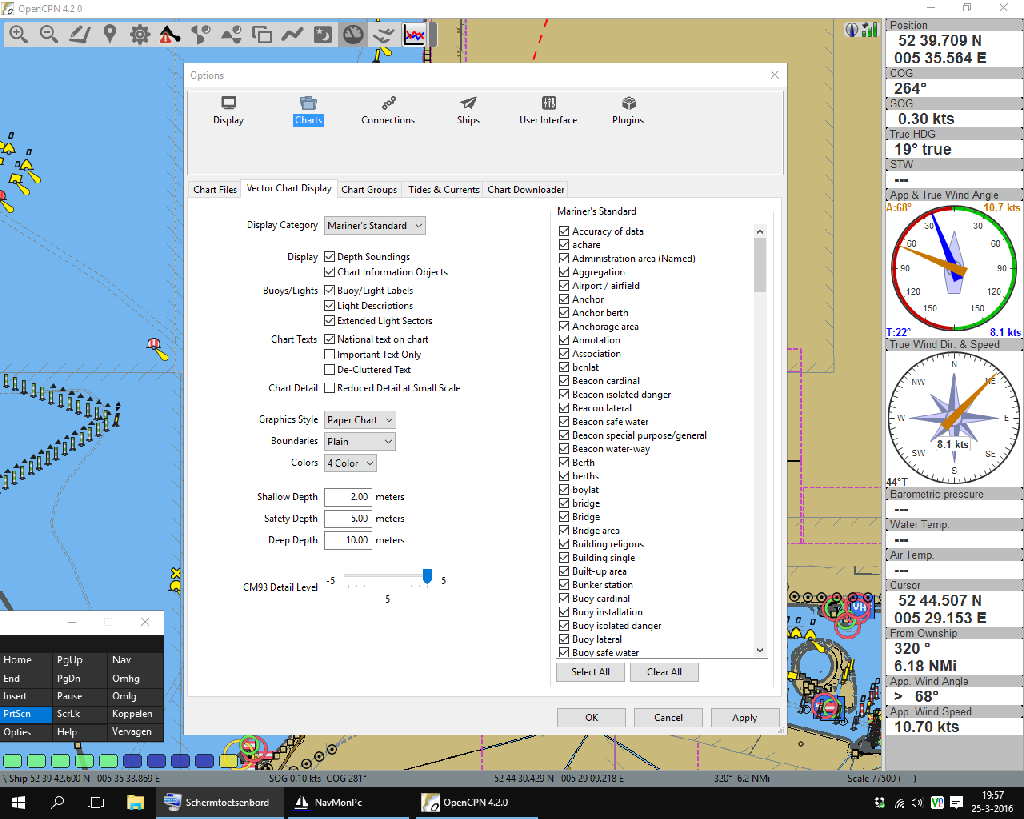

Voor de duidelijkheid nog even de schermprint. Heeft hier altijd gewerkt.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 18:59 #718942

Ik snap er geen hout van. De bovenste optie: "Toon kaartdieptes" zou de oplossing moeten zijn, maar die staat aan.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 19:43 #718964

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6765
@noorderzon Ik vermoed dat je de verkeerde kaarten gebruikt. Je moet de specifieke zeeland enc hebben en niet die van geheel nederland.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 20:09 #718986

  • Erik12
  • Erik12's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 90
Inderdaad moet je de specifieke Zeeland ENC's hebben. Nu ik het screenshot van Brambo zie; Als je de "weergavecategorie" veranderd in de juiste (ik dacht Mariners Standard) dan "lichten" de vinkjes in de rechterkolom op en kun je naar believen instellingen doen op je kaarten.

Gr.

Erik
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 20:22 #718994

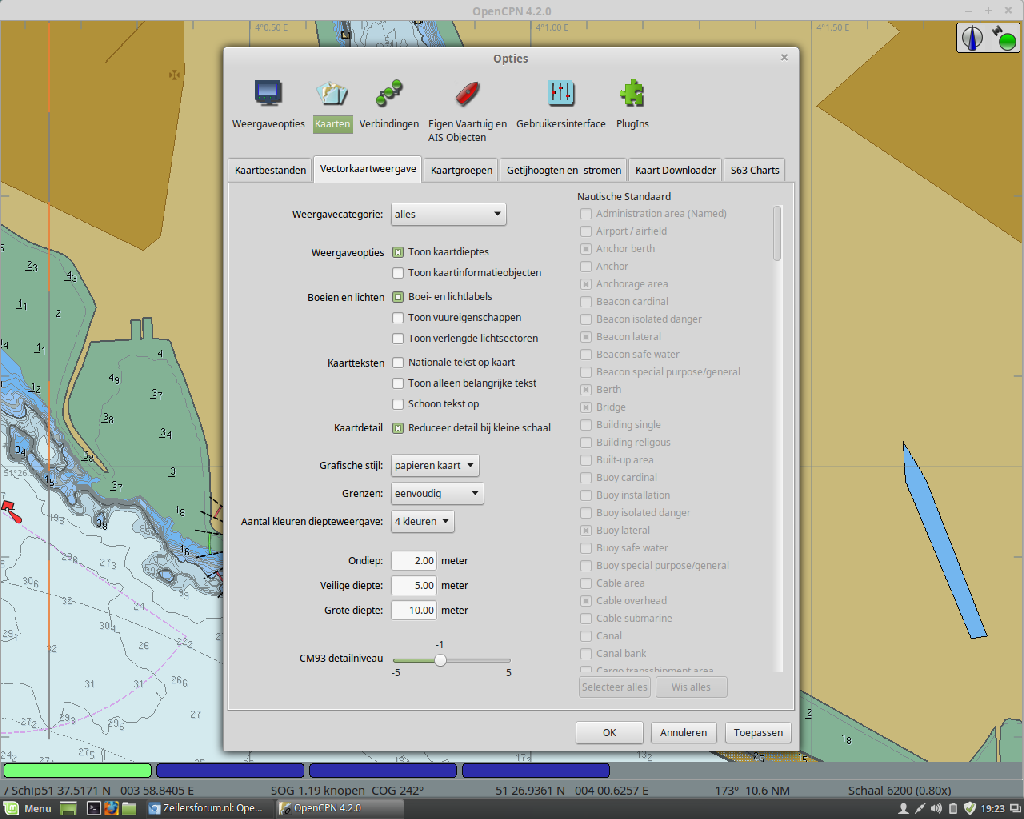

Zo heb ik alles staan. In de rechter kolom heb ik alle categorieën geselecteerd staan.



Ik zal nog eens kijken of ik alle kaarten geïnstalleerd heb, ook die van Zeeland. Ik heb ze vanmiddag nog eens geïnstalleerd (drie categorieën), maar zal nog maar eens kijken.
Laatst bewerkt: 25 mrt 2016 20:28 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 21:38 #719012

  • Erik12
  • Erik12's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 90
Noorderzon schreef :
Ik heb ze vanmiddag nog eens geïnstalleerd (drie categorieën)

Met de tool van OpenCPN of downloaden van www.vaarweginformatie.nl/fdd/main/infra/enc? En ook de juiste verwijzingen naar de juiste mappen in OpenCPN gemaakt? En ook een database rebuild gedaan?

Gr.

Erik
Laatst bewerkt: 25 mrt 2016 21:38 door Erik12.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 25 mrt 2016 22:18 #719020

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Het is verstandig alleen de kaarten in OpenCPN aan te geven die je werkelijk gebruikt. Je kunt ze wel downloaden en in een map opslaan. Maar als je ze allemaal instelt in OpenCPN duurt het lang voordat alles geindexeerd is.

Er zijn verschillende kaartsoorten die elkaar overlappen. Vaarwegen Nederland bijvoorbeeld in combinatie met kaarten van de Delta. Dan zijn er ook nog kap kaarten, die ook weer eenzelfde gebied bestrijken.

Je hebt een vaargebied zo aangezet of verwijderd.

Interessant zijn verder de Grib files. De windverwachting per locatie voor een aantal dagen. Lijkt wat ingewikkeld om deze op te halen.

Maar als je deze zo maar eens wilt proberen gaat hierbij de grib file van gisteren regio Zierikzee. Je kunt de grib file in OpenCPN gebruiken. Je kunt ook het programma in OpenPlotter gebruiken of beiden.

.txt even weghalen.


Bijlage:

Bestandsnaam: GFS2016032....grb.txt
Bestandsgrootte:2 KB
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 26 mrt 2016 11:56 #719096

Erik12 schreef :
Noorderzon schreef :
Ik heb ze vanmiddag nog eens geïnstalleerd (drie categorieën)

Met de tool van OpenCPN of downloaden van www.vaarweginformatie.nl/fdd/main/infra/enc? En ook de juiste verwijzingen naar de juiste mappen in OpenCPN gemaakt? En ook een database rebuild gedaan?

Gr.

Erik
Het is gelukt. Ik moest daarvoor inderdaad de kaarten van bovengenoemde link downloaden.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 26 mrt 2016 16:28 #719130

Belerion II schreef :
Belerion II schreef :
In een oud draadje van vorig jaar schreef ik ooit:
(...) OpenCPN werkt toch wel veel beter onder Linux dan Windows. Ook met de ENC's van Rijkswaterstaat. Vergeet niet na het toevoegen van de ENC-cellen in OpenCPN, in een terminalvenster het commando:
opencpn -unit_test-1
te geven. OpenCPN staat een kwartiertje te ratelen. hij maakt van alle cellen SENC's. Hierna treed er geen vertraging meer op met verschuiven en in- en uitzoomen.

Mocht je OpenCPN onder Windows draaien, dan is het commando:
opencpn /unit_test-1
dus een "/" in plaats van een "-").
Succes!

Rob

Dit dus... :)

EDIT: De sentence is blijkbaar veranderd: het "-" teken voor de 1 is gewijzigd in een underscore: "_". en het commando is nu voor beide operating systemen hetzelfde:
.
opencpn -unit_test_1
Na een periode van stilte ben ik er weer...!
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 26 mrt 2016 16:41 #719134

  • 666
  • 666's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1166
En opencpn moet gesloten zijn vóórdat het commando gegeven word.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 05 apr 2016 09:10 #722568

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2322
Ik heb de gratis kaarten eraf gegooid en heb S63 kaarten van het kustgebied, het IJsselmeer en het Markermeer gekocht. Het is me gelukt om ze te installeren, maar echt gebruiksvriendelijk is het niet. Ik voel me weer alsof ik in de jaren 80 leef :)

Wat ik nu vreemd vind: als ik uitgezoomd ben, dan zie ik alleen van het IJsselmeergebied dat daar een detailkaart is. Van de overige gebieden zie ik wel een groen vlak ten teken dat daar iets aanwezig is, maar ik moet heel ver inzoomen op de positie van mijn boot (kaartgebied Markermeer Zuid), voordat die kaart geactiveerd wordt. Daarnaast heb ik issues met het tonen van boeien en diepte. De ene keer wel, de andere keer is het er niet. Soms helpt opnieuw opstarten iets.
Geheugen? (pi3, behalve openplotter draait er niets) Vrije ruimte? (16GB kaart, vrije ruimte beschikbaar gemaakt). Voeding? (Draait nu op Apple lader, maar ik zie geen blokjes bovenin beeld). Instelling? Wie weet het?
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 05 apr 2016 11:17 #722630

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste XanbderB,

wat voor S-63 kaarten gebruik je ? Van welke leverancier ? Gebruik je nieuwste Open Plotter versie met video hardware accelleratie ? Processor belasting komt hier nu maximaal rond de 30%.

Voorheen al eens proef gedaan met S-63 kaarten van Chartworld en die deden het prima.

Moet mijn kaarten nog bestellen, dus vandaar mijn belangstelling.


De ENC kaarten in Europa zijn nog in ontwikkeling. Ik verwacht zeker een detaiulkaart van de Waddenzee. Kaarten moeten gereed zijn half 2016.

Voor de rivieren zijn de huidige ENC kaarten van RWS voldoende.

Verder doet de OpenPlotter extra's met OpenCPN het buitengewoon goed.

Bram
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 05 apr 2016 11:25 #722633

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2322
Ik heb de kaarten ook bij Chartworld gehaald. In eerste instantie alleen de kleinste update periode van 3 maanden. Ik neem aan dat de kaarten daarna nog gewoon werken maar dat je dan geen updates meer kunt binnenhalen?

De kaart Scheveningen to IJmuiden vind ik raar, want er zit een ongedekt gebied tussen scheveningen en IJmuiden. Ik had verwacht dat die hele kustlijn gedekt zou zijn.

Bij mij dus nog wel wat onverwacht gedrag bij OpenCPN, maar misschien komt dat omdat ik hier alleen de pi3 aan het netwerk heb hangen, en nog geen GPS heb aangesloten.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 05 apr 2016 12:16 #722656

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste Xander,

kaarten blijven na de looptijd gewoon bruikbaar. Alleen komen er geen updates meer. Je krijgt overigens gedurende de looptijd regelmatig bericht inzake de updates. Meestal "deze maand geen updates".

Bijgaand de kaartvakken van het kustgebied. Je kunt hiervoor de digitale kaarten catalogus van Chartworld gebruiken.


Bijlage:

Bestandsnaam: chart_w.pdf
Bestandsgrootte:231 KB
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 05 apr 2016 16:43 #722728

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2322
Beste Bram,

bedankt voor je reactie. Zijn kaarten die een kleiner gebied bestrijken gedetailleerder dan een grotere kaart? Of heb je ook al voldoende info als je een kaart neemt die een groter gebied bestrijkt? Interessant overzicht dat je meestuurde. Is dat ook ergens zo bij Chartworld of ergens anders op te vragen?
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 06 apr 2016 07:28 #722907

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste Xander,

je kunt een compleet overzicht verkrijgen bij Chartworld na registratie. Helaas alleen bruikbaar in Windows.

Is nog al erg omvangrijk.

Ik heb het nederlandse bedrijf Datema gevraagd of zij een eenvoudig overzicht en prijslijst kunnen samenstellen van de beschikbare ENC kaarten voor Noord-Europa, UK en de Oostzee.

Wereldwijde kaart overzicht gericht op de beroepsvaart zijn voor de watersport gebruiker niet erg handig.

En het is mogelijk handiger en aantrekkelijker de S-63 kaarten in Nederland te bestellen, in plaats van in het buitenland.

Overigens de RTL-DSR dongles doen het prima met OpenPlotter.

Groet,


Bram
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 24 mei 2016 14:14 #738432

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2322
Beste Bram, of iemand anders die dit weet:

Hoe voeg je precies een NMEA GPS toe, en hoe kun je controleren of dit goed gaat?

Ik heb in Openplotter een serial device toegevoegd op 4800 baud, hij ziet een usb-device bij inputs.

Maar in Inspector zie ik helemaal niets (een nmea netwerk time out is het enige dat ik daar zie).

Ik heb op een RS232 poort de pinnen 2 en 5 gesoldeerd voor NMEA in en ground en m'n GPS stuurt NMEA0183 A, B of C uit. Nu staat ie op A, met 4800 baud. Maar hoe weet ik dat die daadwerkelijk iets aan het uitsturen is?

Waar kan ik beginnen met troubleshooten?
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 24 mei 2016 15:45 #738475

  • Koezt
  • Koezt's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 8138
Ik vraag maar even... Heb je een vaste GPS; dus gevoed door 12V? Dan raad ik aan deze galvanisch te scheiden van je Pi. Kans is anders groot dat je een aardlus creeerd.
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 24 mei 2016 19:28 #738566

Dan zou ik in Terminal het commando intikken: "dmesg | grep tty". Dit commando een keer intikken zonder dat je GPS aangesloten is en vervolgens een keer met je GPS aangesloten om dan de verschillen te bekijken in de tekst die eruit rolt na het geven van het commando. Zoek met de GPS aangesloten naar nieuw bijgekomen rode tty letters (bijvoorbeeld ttyUSB0) Die seriële poort voeg je vervolgens toe in OpenPlotter, want daar zie je dezelfde tty (port) benamingen terugkomen.
Laatst bewerkt: 24 mei 2016 19:29 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 24 mei 2016 19:59 #738584

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2322
De poort toevoegen is in Openplotter wel gelukt, maar ik zie geen nmea data, dus vraag ik me af hoe ik kan controleren of er wel data uit de GPS komt. Het is inderdaad een vaste gps overigens.
Laatst bewerkt: 24 mei 2016 20:01 door XanderB.
Alleen ingelogde leden kunnen reageren.

Openplotter / OpenCPN op Pi issues 24 mei 2016 20:37 #738601

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7532
Beste Xander,

je gebruikt de vaste GPS geef je aan. De standaard uitvoer van zo'n een GPS is serieel.

Om deze aan de Raspberry te koppelen moet je een convertor gebruiken van Serieel naar USB. Dat heb je ook zo gedaan ?

Verder kan het ook nog zo zijn dat de /dev/ttyUSB0 poort al bezet is door een andere gebruiker. Dan /dev/ttyUSB1 eens proberen.

Je kunt overigens ook eens kijken of je GPS het wel doet direct in OpenCPN.

De rest dan voor de zekerheid even uitzetten.

We horen het nog wel.

In OpenCPN kun je met NMEA debug mode NMEA voorbij zien komen en met inspector in OpenPlotter zie de NMEA uitvoer verschijnen plus de vertaling in de feitelijke gegevens.

Groet,


Bram
