Onderwerp: PI3 en Openplotter - (newbie)

SanderH schreef :
Sander,

dit ligt eraan hoe je je Wifi instelt in Openplotter. Er is een tabblad waarin je dit kunt regelen. Als je tenminste niet ook VNC over wifi gebruikt, want dan heb je een extra wifi-dongel nodig. (een voor het Rpi netwerk en een voor je eigenlijke wifi)

voorlopig alleen om met WiFi te verbinden voor updates en GRIBs. ALs ik weer in NL ben en hem echt ga inbouwen, zal ik ook wel via VNC Openplotter gebruiken.

Dan zie ik tegen die tijd wel even hoe zich dat ontwikkeld.

Nu diverse updates/upgrades gedaan en nu op 935 FPS...

Sorry, even gebruik maken van dit draadje om een verzoek te doen:

Ik probeer een headless (dus zonder monitor aan een draadje) Pi met voldoende video performance aan de praat te krijgen. Vooralsnog lukt dat niet echt. Maar dat is met samples N=1.

Ik heb daar een verzoekje staan om mijn situatie eens na te bootsen.

Bas van Dijk schreef :
Beste Bas,

hier dan nog de instructie hoe het werkend is te krijgen. Overigens deze driver doet touch en verplaatsen van de kaart. Echter geen "gesture" bewegingen. Plus en min uiteraard wel en commando regel werkt ook.

De beeldscherm aansturing van de Egalax komt van bedrijf EETI. Daar kun je ook de Linux driver ophalen.

Driver is EGTouch_v2.5814.L-ma. Downloaden en uitpakken.

In de map met de driver het volgende doen: sudo sh setup.sh De installatie wordt dan uitgevoerd na de vragen te hebben beantwoord.

Maar dan moet je nog handmatig enige aanpassingen doen.

in de mapt usr/share/X11/xorg.conf.d zie je de file 52-egalax-virtual.conf

in de deze config staan op een aantal plaatsen void. Die moet je vervangen door evdev.

daarna moet je nog extra installeren:

sudo apt-get install xserver-xorg-input-evdev

Daarna moet je nog de bestaande driver usbtouchscreen uitschakelen door deze op de "zwarte lijst" te zetten.

etc/modprobe.d/ en dan in blacklist.conf de regel:

blacklist usbtouchscreen

toevoegen.

Dan moet het werken.

Jammer dat EETI geen complete installatie software aanbied.

Daarnaast zijn er nog calibratie mogelijkheden beschikbaar. Maar dat hoeft hier op mijn Faytech 10' scherm niet. Je kunt in OpenCPN wel de commando regel wat groter maken als je dikke vingers hebt.

Zo werkt het hier.

Groet,

Bram

Bedankt Bram,

Dus geen zoom met je vingers op de kaart? Dat is jammer, daar had ik op gehoopt...

Je kunt wel de plus en de min op de commando regel gebruiken voor in-uitzoomen. Maar zover ik weet geen "gesture" beweging.

En alle commando's op de commando regel, zoals instrumenten paneel aan of uitzetten, werken.

Met twee openCPN vensters. Een voor het overzicht en een voor detail kaart over elkaar heen kun je eenvoudig schakelen met een vinger aanraking.

Het handigste werkt het in combinatie met een toetsenbord en de touch mogelijkheid. Werken allebei tegelijk.

Groet,

Bram

Pinch to zoom zou prachtig zijn. Is een aparte tooltje voor: twofing. Maar of die ook met OpenCPN werkt? Belangrijker nog in OpenCPN is de rechtsklik optie, daar kan je eigenlijk niet zonder. Maar ook al staat die aan in de Egalax ini-file (lang drukken voor rechtsklik), hij doet het (nog) niet.

Verder werkt de touch van zo'n Faytech erg goed, resistive touch is de afgelopen jaren ook echt wel flink verbeterd. Mooi nauwkeurig zonder calibreren.

Bas van Dijk schreef :
Er is ook nog een ander 1 vinger commando.

Als je twee vensters open maakt in Linux. Een met de detailkaart en een met het overzicht. Dan schakel je met 1 vinger op de bovenste regel van de detailkaart naar de overzichtkaart en terug.

Want dat is wel het probleem als je op de detail vaart, dat je het overzicht mist en daar ga je voor in- of uitzoomen.

Nu door twee vensters achter elkaar te zetten heb je eenvoudig beide ter beschikking. Met dezelfde informatie van Ais objecten en gps positie en schakel je met een touchscreen met een vinger heen en weer.

Is superhandig als je vaart.

Bram

Hoeveel trager wordt het met 2 schermen naast elkaar?

Wordt de vereiste framerate (hoe hoog is die eigenlijk?) dan 2x zo hoog? Wat betekent dat getal eigenlijk? Een monitor update toch niet sneller dan 100 Hz ofzo? Wat voor zin heeft het dan om de frames die nooit getoond zullen worden te berekenen?

Die twee schermen betekent ook dat je Open CPN niet in fullscreen modus kunt draaien. Of je moet een toetsenbord gebruiken om met alt-tab van schermpje te wisselen. Met die kleine touchschermpjes vind ik fullscreen toch wel erg fijn..

Ik heb gisteren ook Stretch geinstalleerd met OpenPlotter 1.0.0.

Kaarten vliegen zeker niet over het scherm, inzoomen/uitzoomen duurt 4-5 seconde.
Nieuwe installatie, RPi3, nieuw Sandisk 16Gb kaartje.

OpenGL staat aan in de pi-config en in OpenCPN en de framerate is 1000fps, daar ligt het denk ik niet aan..
Ik snapte wel niet wat die VC4 driver is, daarover kan ik niks vinden in de rpi config??

Maar goed, 4-5 seconde is op zich overkomelijk, maar wat erger is is dat na een uurtje of twee het steeds trager wordt todat er op een gegeven moment gewoon niks meer gebeurd als ik op de '+' of '-' druk.

Rpi afsluiten en opstarten en het werkt weer 1-2 uurtjes.

Iemand enig idee?

Bedankt,
Bas

Beste BvD,

als je vc4 driver niet staat aangegeven in de config.txt. Dan is die niet aangezet.

Deze regel moet er in staan.

dtoverlay=vc4-kms-v3d (onderaan)

Let ook op of deze er niet meerdere malen is aangezet.

Als je een groot overzicht wilt hebben met ENC kaarten moeten er veel cellen opgeladen worden.

Dan wordt het wel wat traag.

Maar bij gewoon gebruik werkt het zeer snel. In OpenCPN kun je ook OpenGL aanzetten.

Als je groot overzicht wilt hebben dan kun je de dieptes uitzetten = S toets, de lichten = L toets, de tekst = T toets.

Behoud schaal heb ik uitgezet. Dit geeft ook wat vertraging.

+ en - toetsen op het toetsenboord werken het gemakkelijkst bij in- of uitzoomen.

Groet,


Bram

brambo schreef :
Dag Bram,

Bedankt voor je antwoord. Naar die VLC4 ga ik kijken.

Ik heb het over in en uitzoomen als ik al ben ingezoomd tot 1 enkele ENC kaart en mijn dieptes staan al uit, en lichten ook. Alleen text heb ik aanstaan.

Wat ik vooral raar vind is dat het gedurende het gebruik steeds trager wordt.

Zou er iets mis zijn met mijn rPi?

Beste Bas,

trager worden is wel een beetje vreemd. Komt soms voor door een geheugen lek in de software.

Omdat er steeds verbeteringen worden aangebracht, gebruik ik zelf bij voorkeur de laatste kernel versie. (sudo rpi-update). Nu 4.14.48

Omdat Vector kaarten bestaan uit allemaal cellen en lagen, is het goed om de database te vernieuwen.

Ook alle de ENC kaarten voorbereiden, werkt ook wat beter.

Heb je een 2, 3 of 3b+ RPI ?

Nog even geprobeerd met de img van 1.0.0 op mijn RPI 2 en dat werkt ook prima en snel.

In OpenCPN OpenGL aanzetten.

Zie ze nog steeds "vliegen".

Groet,

Bram

Je kunt ook nog de detaillering van de kaart eenvoudig aanpassen met toets = D

Hi Bram,

Bedankt weer.

Ik heb nog niet de update gedaan idd, zal ik nog eens doen.
De kernel update staat los van de installatie van OpenPlotter NOOBS?

Database heb ik gisteren helemaal vers geinstalleerd op een nieuwe SD kaart, alles van scratch, nieuwe ENC kaarten. En ja, 'alle kaarten voorbereiden' doe ik ook altijd

Ik heb een RPi 3. En ik heb verder niks geinstalleerd of veranderd aan de instelling, behalve VNC uit, daarna Wifi verbinding met mijn GSM hotspot om de kaarten te downloaden en daarna Wifi verbinding met mijn Rooxmux.

Groet
Bas

Beste Bas,

OpenPlotter staat los van Linux Stretch (=Debian 9.2)

Het is gewoon Linux met alle opties. OpenPlotter maakt daar een aantal interessante aanvullingen op en maakt er een kompleet pakket van.

Je kunt verder alles voor Linux installeren. Zou hiervoor wel de pakket manager Synaptic installeren. Zit er meestal standaard bij. (sudo apt install synaptic)

We horen het nog wel,

Groet,


Bram

Sow, vandaag het spul weer opgestart en de nodige updates gedaan. Nu de laatste Kernel versie geupgrade en ik moet zeggen; dit is een goede update geweest. Het systeem is veel sneller, hoewel via GLXgears de dezelfde FPS worden gerapporteerd.

Ook heb ik de GPS dongle aangesloten, een Navilock NL-402U.

Ik zie, denk ik, in Openplotter de GPS en zie dat hij in OpenCPN wordt herkend. SOG en COG geven allebei 000 aan. Als ik de gps eruit trek wordt dat ---

Echter, het GPS icoontje blijft rood.

Ideeen?

Overigens, in OPENCPN kon ik een vakje aanvinken, zodat het beeldscherm als touchscreen wordt herkend.

Beste Sander,

met de laatste updates en de laatste kernel 4.14.76 en VC4 driver aan (OpenGL aan in OpenCPn) is de Raspberry PI3 buitengewoon snel geworden.

Er is wel een en ander veranderd in de instellingen.

Gebruik je de Kplex multiplexer ?. Dan moet je eerst in serieel de GPSmuis aangeven met als referentie Kplex. Dan zie je in Kplex de GPSmuis.

Intern stuur je dan de uitkomsten van de multiplexer aan Open CPN:

Netwerk TCP localhost en poort 10110

Gebruik je geen multiplexer, dan kan het gewoon ook direct in OpenCPN. Serial kiezen de poort wordt dan vanzelf aangegeven en uiteraard de juiste baudrate aangeven.

Of je GPSmuis wordt herkend dat kun je zien met lsusb in de terminal.

In Kplex kun je ook direct diagnose doen om nmea zinnen voorbij te zien komen.

Moet gewoon werken.

Groet,


Bram

Bram,

Dank voor je vlotte antwoord.

Even mijn set-up.

Pi
Touchscreen
Keyboard
Gps muis

Alles nog thuis in ontdekkingsfase en nog niet aangesloten aan een multiplexer. In Kplex idd de muis herkend en een naam gegeven, baudrate staat maximaal.

Zal morgen kijken of de gps muis wordt herkend in de terminal. Ik neem aan dat je dan bedoeld om Isusb in de terminal te typen voor de status?

Allo Sander,

wat bedoel je met baudrate staat maximaal ?

De baudrate moet precies kloppen. Zeer waarschijnlijk 4800.

Lsusb geeft alleen aan welke usb apparaten er zijn aangesloten en daar moet je gpsmuis chipset tussen staan.

Touchscreen is een wat anders. Wat voor touchscreen heb je ? Voor Egalax moet je een aparte driver van EETI installeren en wat instellingen aanpassen.

Groet,


Bram

Volgens de documentatie: "Auto baudrate to 115200 bps"

lsusb ga ik vanavond eens verder bekijken.


Ik heb het volgende scherm:
www.buyapi.ca/product/10-1inch...-with-case-1024x600/

Beste S,

zou het eerst maar eens proberen met 9600 baud. Dat is al erg snel. Hier werkt de U-blok GPS/Galileo muis ook op 9600. Je het eenvoudig even proberen en dan kijken met diagnose in Kplex. (Uiteraard na herstarten van Kplex.

Het is een USB beeldscherm en daarvan zit de standaard driver module als grotendeels in de RPI.

Voor een Egalax scherm, zoals de Faytech moetje aparte driver installeren.

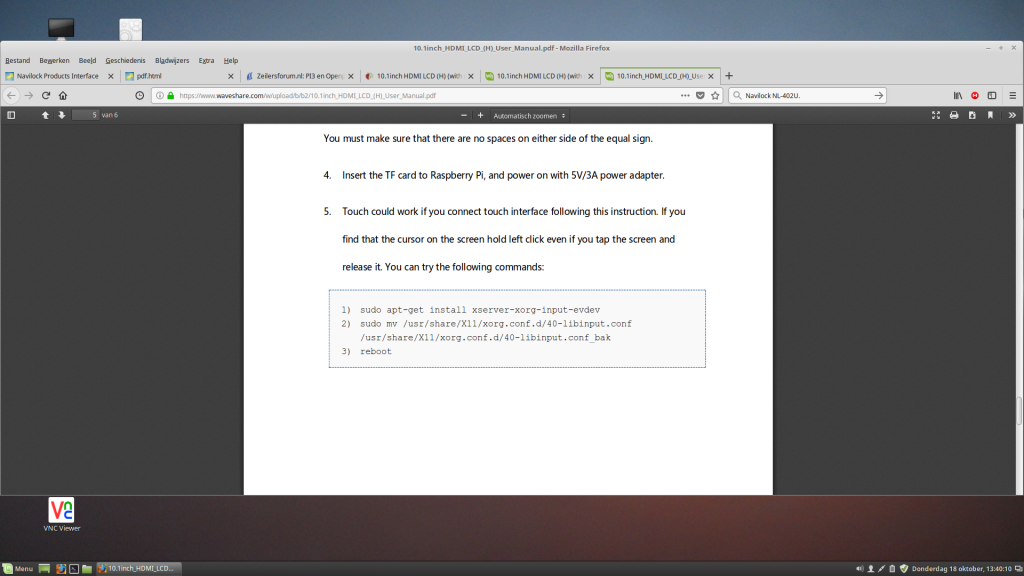

Voor dit scherm moet je kennelijk ook een aanpassing doen. Zie bijlage.

Het gaat allemaal niet vanzelf vandaag...veel gegoogled en geprobeerd, maar krijg een aantal zaken niet voor elkaar.

GPS
aangesloten en zowel in de terminal als in de diagnostic wordt hij gezien. In diagnostic blijft bij de data alles op 0 staan.
Kan ik hiermee concluderen dat de GPS kapot is?
Hij heeft er nu zo'n uur opgezeten. De fix zou dan wel plaats moeten vinden.

INTERNET
Gister alles werkend afgesloten, vandaag werkt de wifi niet (meer).
br0: link is down
Wlan0: Not associated

I2C
BMP280 aangesloten en de MPU9250 daarna, beide niet werkend gekregen...

Volgende seek maar weer door.

Hier ook aan het zoeken en proberen .
Openplotter NOOBS gedownload en geïnstalleerd op mijn RP 3 B+, krijg geen verbinding met het
internet (mijn thuis modem) . Wel krijg ik Kplex aan de gang welke probleemloos Ais data verstuurd
naar mijn tablet met Wingps Marine+. Dit alles via Wlan01, welke ik juist bedoeld had als internet verbinding in de haven. Instellingen als “ RPI 3+ : AP +client + bridge eth0 “ allemaal geprobeerd.
Ik krijg het Wlan gebeuren niet geconfigureerd. De enige manier manier om contact te maken met het internet is via de Cat5 kabel. Ook zijn terminal commando’s maar beperkt bruikbaar.
Steeds de handleiding op Sailoog gevolgd, welke nog wel incompleet is.

Dan maar een Raspian ( Debian stretch ) NOOBS installatie gedaan, eens proberen of het aan de
hardware ligt. Bam! deze herkent de wifi kaart in mijn RP 3 in één keer en ik kan van alles instellen en via terminal zelfs updates halen.

Ok, misschien een corrupte OP Noobs download , of iets op mn macbook pro.
Dus Openplotter Noobs verwijderd en opnieuw gedownload, Na installatie weer hetzelfde probleem.
Ik ben ondertussen meer dan bekend met de Catalaanse zucht naar onafhankelijkheid

Het idee is om uiteindelijk de RP aan boord te draaien met Oesenc kaarten en Nautin boeienbestanden. Binnen een RP 7” touchscreen en voor de rest headless op mijn tablet.
Daar op aangesloten een Quark Elec Ais ontvanger en een gps muis. (welke ik beiden aan de praat krijg in Kplex) Buiten een Turbo wifistick om internet binnen te halen.

Ondertussen is het RP 7” scherm binnen, en ook de 9/36v - 5v dc Mean-well voeding is gearriveerd.

Ik begrijp TCP/IP protocollen en Compoort instellingen, echter het terminal gebeuren is geheel nieuw
voor mij. En zit op een dood spoor.

A

Beste Frambozen,

ik kan hier een en ander lastig beoordelen.

Om te beginnen zou ik de image versie nemen, dan heb je niets te maken met Noobs.

Mogelijk moet je dan partitie nog wat vergroten bij een grote SD kaart.

Verder zou ik direct daarna de OpenPlotter 1.2 update doen en de Raspian updates.

In Linux kan alles via de terminal naast de grafische schil. Echter instellingen kun je alleen doen als administrateur, niet als gebruiker.

Een eenvoudig commando hiervoor is sudo (super user do) en dan daarachter het gewenst commando:

zo iets:

sudo apt update (haalt de lijsten op)
sudo apt upgrade (doet de opwaardering)

user (gebruiker) is pi
wachtwoord is raspberry

En dan stap voor stap de zaak instellen.

De GPS van Sander is zeker niet stuk, maar de afstemming met de baudrate klopt waarschijnlijk niet.

Hier nog even naar zoeken, hoe de baudrate instelling tot stand komt. Bij sommige GPS muizen met je met de bijbehorende software soms ook nog instellingen doen. Je kunt het ook even proberen met een andere computer waar OpenCPN op staat.

Wordt zeker nog vervolgd.

Groet,


Bram
