Onderwerp: PI3 en Openplotter - (newbie)

Overigens je Raspberry Pi met de Linux software werkt ook als een gewone computer.

Als tekstverwerker kun je ook LibreOffice installeren.

Je kunt ook de instellingen doen voor een printer. Draadloos of via de kabel.

Helaas is er nog geen voorziening op de kaarten vanuit OpenCPN op een A3 kleurenprinter te printen.

Dan het kan wel als je een schermafdruk maakt en die met een ander programma afdrukt.

Schermafdrukken maken en daarna op een USB stick daarna bij kopieer-winkel (copy-shop)
uitprinten kan ook.

Dus je scheepsjournaal kun je ook op de Raspberry doen. Onderhoud in een rekenblad ?

Bram

Ik heb gisteren toch maar een case besteld by Ali, zodat hij wat meer beschermd is. Hopen dat hij groot genoeg is om later een STROMPi in te bouwen, maar dat zien we dan wel weer.

Toch ook maar besloten om (omdat het kan) een 10inch display te willen bestellen. Nu is mijn ervaring met dit soort electronica via Ali (lees tablets) niet geweldig.
Als ik ga zoeken op internet kom ik van alles tegen.

Wat zoek ik:

- 10 inch capacitive touchscreen
- Voeding 12V (zal nog apart zoeken voor een 12 V DC-DC voeding voor aan boord en een 220/110 - 12V voeding voor thuis)
- Mogelijkheid om later netjes in te bouwen in bijvoorbeeld een kastdeurtje oid (hoeft niet flush te zijn)
- HDMI aangesloten
- Ik woon niet in NL, dus iets via ALI/Amazon is prima

enige tips?

Ik zit zelf ook aan een externe monitor te denken, maar ik denk dat een touchscreen het nu onnodig complex en duur maakt. Omdat het alleen gaat om een installatie binnen, denk ik aan zoiets als dit:

nl.aliexpress.com/item/Podofo-..._4&priceBeautifyAB=0

Eigenlijk wil ik toch wel een touchscreen. Wellicht voor nu een uitdaging, maar wil een complete werkend system maken, die ik straks zo in kan bouwen.

Heb thuis ook nog een AIS ontvanger liggen, die ik ook wil gaan aansluiten. Kan ik het nu allemaal op mijn gemak gaan ontdekken, maar wel gelijk goed.

Zou wel een daglicht monitor nemen. Want andere monitoren zijn snel onleesbaar als het felle licht erop schijnt. Hetzelfde heb je ook met GSM telefoons en tablets.

Ben hier zeer tevreden over mijn Faytech 10" waterproof daglicht scherm met touch.

Interessant is ook het geringe stroomgebruik.

www.faytech.us/product/10-ip65...touchscreen-monitor/

Ip65 uitvoering in meerdere maten. Hier gemonteerde op een solide Ram steun.

Bram

Zon'n Faytech is idd wel mooi, maar even wat over the top voor nu.

Iemand ervaring met dit scherm?


www.robotshop.com/ca/en/101-12...creen-hdmi-case.html

Een soort gelijk iets zie je ook op Ali voorbij komen, 1280x800 of 1280x600

Deze bevalt mij uitstekend, geen aandelen:

13.3 inch FULL HD Portable Game Display with Aluminium Alloy Case
Verkrijgbaar via www.cntopwilling.en.alibaba.com

Verkrijgbaar als sample, reken op zo'n 200€ inc import en btw.

Heeft 4 M4-getapte gaten achterin voor montage op schot.
Voeding 12V direct of 5V USB micro, 2 hdmi poorten

Deze bevalt mij wel (niet voor buiten): www.amazon.com/Raspberry-Displ...ounder/dp/B01J52TWD4

Zo, maar even afstoffen dit draadje.
Inmiddels is het aluminium doosje van Ali binnen en heb zojuist een 10.1" touchscreen besteld. Die hoop ik ergens volgende week binnen te krijgen. Dan wordt dat voorlopig mijn set-up om veder mee te gaan stoeien.

In de tussentijd al wat kaarten op de USB stick gezet en GRIB's gedwonload, voor het proberen. Die gaan we volgende week maar eens op de RPi zetten.

Kijken of we alles een beetje werkend kunnen krijgen.


Stap erna is om een oudere tablet (Samsung) wireless te verbinden, maar ook connective te maken met het internet. Ers taan aardig wat tutorials op het internet, dus dat zal hopelijk wel gaan lukken.

To be continued...

Ik ben vandaag even opnieuw begonnen, omdat ik ervan overtuigd was dat ik in mijn enthousiastme het eea door de war had gebracht.

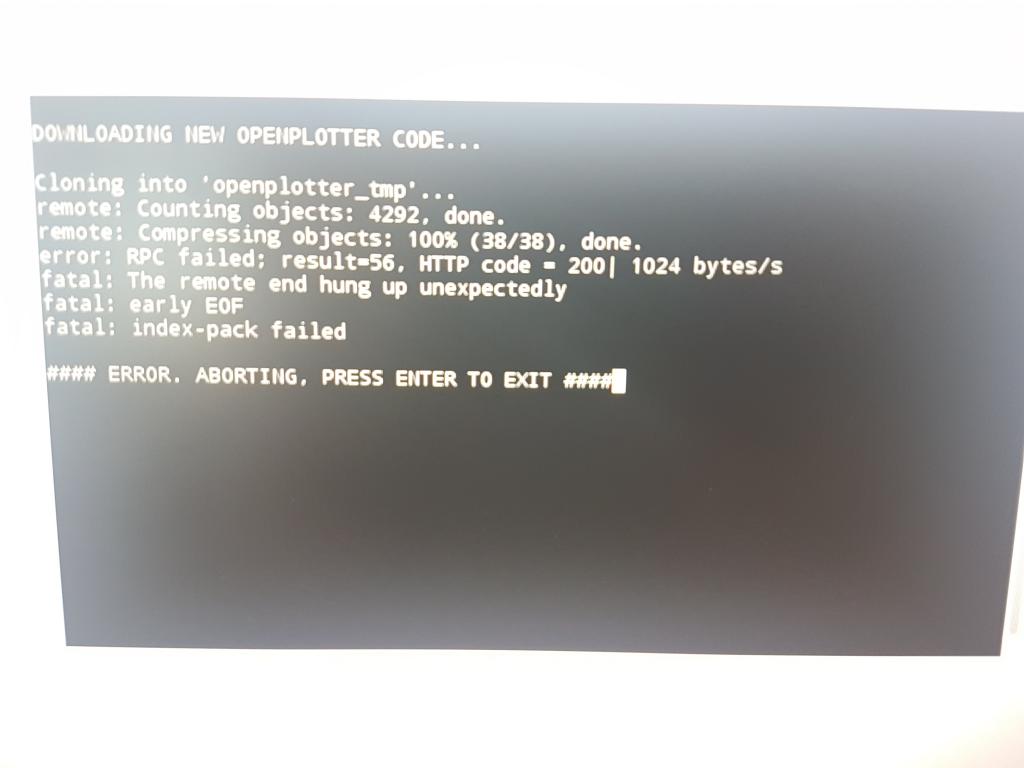

Alles opnieuw geinstalleerd en de update getracht te installeren. Dat lukt (mij) niet.




Wat kan ik hier aan doen??

Het is me ook gelukt om mijn oude Samsung tablet via VNC te koppelen en de RPI te bedienen. Alleen moet ik de resolutie op de tablet aanpassen, dat ik fatsoenlijk fullscreen kan kijken. Dat is mij nog niet gelukt.

Daarnaast de Zeeland ENC kaarten geladen. Ik geloof dat het mogelijk was om de RPI wat codes (via RUN???) in te geven om de FPS te verhogen. De opbouw vind ik nog wel wat traag gaan.

Dat is mij ook nog wel een beetje onduidelijk: Via RUN kun je codes invoeren, maar je ziet eigenlijk niet of het ook wordt uitgevoerd. Daarnaast staan erboven nog een "play" knop en een "stop" knop om de acties te starten en te stoppen. Wat start en stopt er dan?

Maandag kijg ik het touchscreen binnen, dan heb ik voorlopig alles wel (voor nu)

EOF =early end of file. Je bestand is dus corrupt. Even opnieuw downloaden en evt je kaartje opnieuw formatteren.

Dan ga ik dat vanavond nog een keer doen.

Toch in de tussentijd ook nog een MPU9255 en BME280 besteld

Ik ben heel benieuwd hoe makkelijk je het vindt om die aan te sluiten en werkend te krijgen. Ik zat daar ook naar te kijken maar ik denk dat ik voor de SenseHAT ga, ivm het aansluitgemak.

www.kiwi-electronics.nl/raspbe...KmH8PQIaAj7oEALw_wcB

Ik ben ook heel benieuwd. Alles bij Ali besteld,
Als ik de Openplotter manual lees, dan lijkt dat vrij eenvoudig te zijn.

Die SenseHat ziet er ook wel gaaf uit, maar een beetje erg veel functies voor wat ik er mee wil. Voorlopoig hou dik me maar even aan de Openplotter "features" is voor mij al uitdagend genoeg om dat werkend te krijgen.

Gr/S

Realiseer je je wel dat je moet solderen om die sensoren die jij hebt besteld aan te sluiten? De SenseHAt kun je gewoon op de GPIO klikken

Bij de boardjes zit vrijwel altijd een pinnen setje. Die moet je inderdaad even erop solderen. Daarna kun je met allelei connector kabeltjes het board verbinden aan de gpio pinnen.

Zo erop schuiven met van die verbindingsstukje zou ook wel gaan, mits de aansluitingen van de boards corresonderen met de GPIO pinnen.

Bram

Ik heb de volgende besteld,

nl.aliexpress.com/item/Hoge-Na...s.9042311.0.0.S3ol0P

nl.aliexpress.com/item/120pcs-...s.9042311.0.0.S3ol0P

nl.aliexpress.com/item/MPU-925...s.9042311.0.0.S3ol0P

Van het solderen ben ik mij ook bewust, maar dat zal wel lukken
Als het werkt moet ik nog wel een geschikt doosje vinden om ze in te monteren

Systeem is geupdate, werkte de 2de keer prima.

Vandaag mijn scherm binnen gekregen en gelijk maar getest...

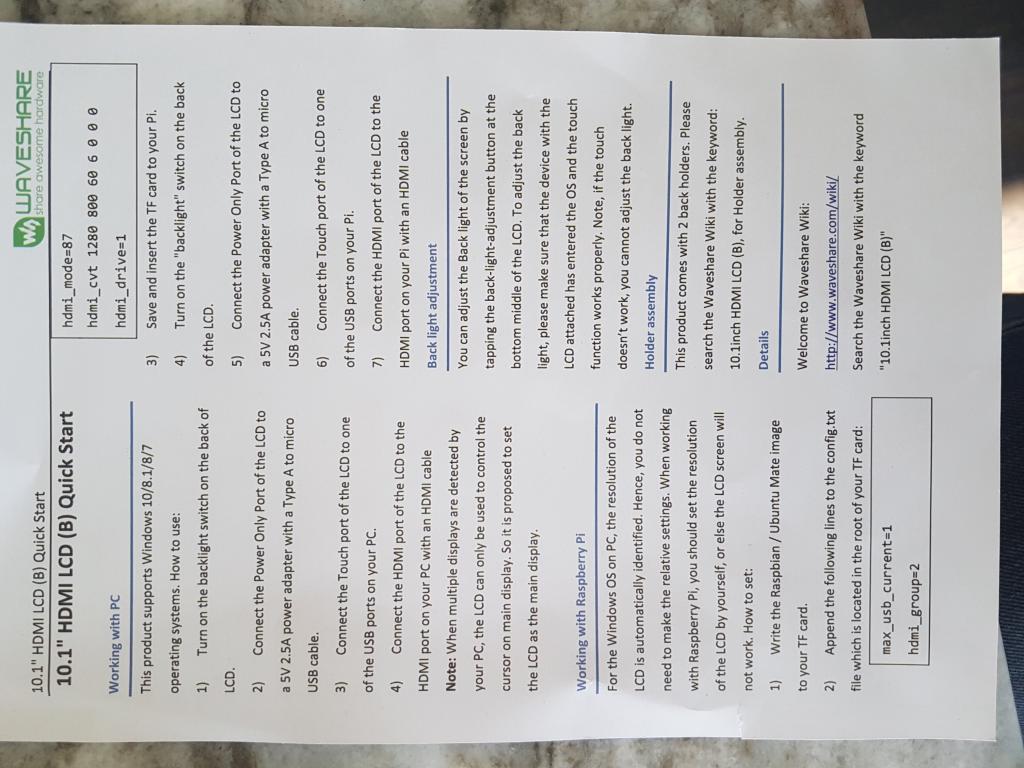

In de handleiding staat het volgende:

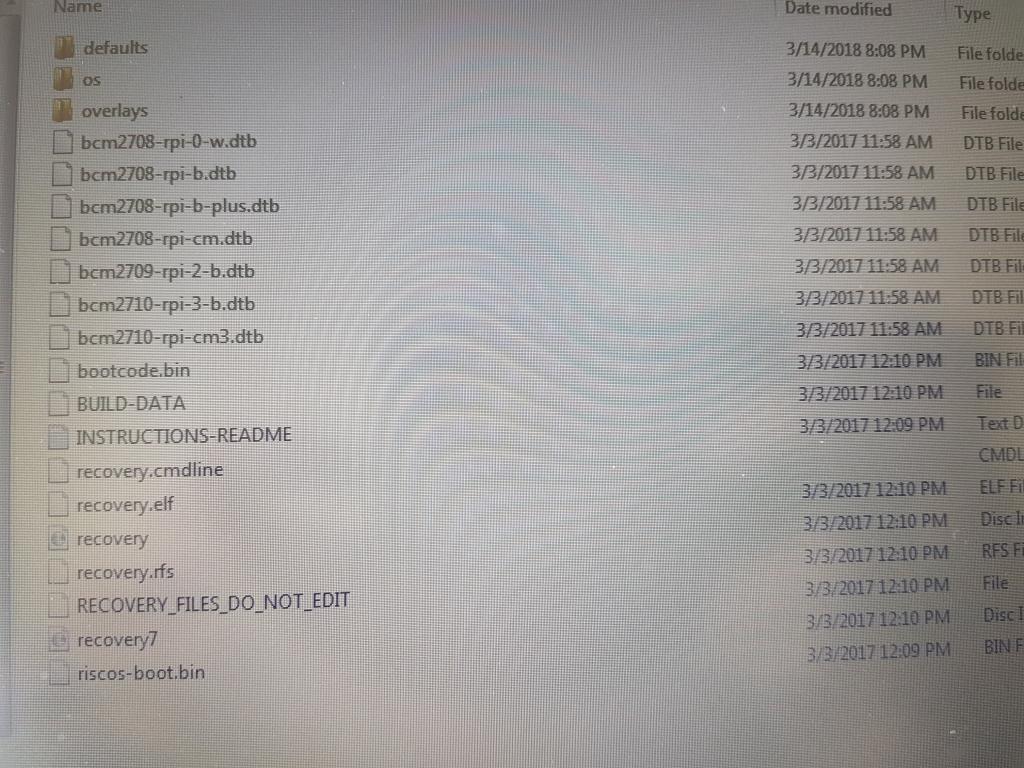

In welke directory zou je dat in moeten veranderen? Of moet ik het .rar file eerst uitpakken?





Ik heb overigens niets aangepast en het scherm aangesloten. Alles werkt naar behoren. Touchscreen functie werkt goed. Scherm kan ik dimmen.

Ziet er erg ooi uit...

Wat fijn Sander H dat je alles wat je doet opschrijft en recenseert in redelijke beginnerstaal.
Ik ben met hetzelfde proces bezig, maar met veel minder dingetjes eromheen. Ga zo door! En wees vooral uitgebreid.
Ik ben minder technisch en handig dan jij denk ik.
Wat ik dan weer wel gek vind: dat je kaarten niet helemaal lekker werken. Dat was bij mij nou weer een fluitje van een cent. Ik heb zo'n setje (o-charts.org/index_nl.html) gekocht en ook letterlijk de handleiding gevolgd. Want dat langzame laden herinner ik me van de ENC kaarten op de windows laptop goed. Maar nu op de pi is dat juist helemaal niet het geval.

Ik zit naar exact dezelfde 10.1" schermpjes als jij te kijken. Ik krijg toch sterk de indruk dat het allemaal 'hetzelfde' schermpje is, met een ander huisje eromheen.

Ik ga zo ook maar eens bestellen. Even kijken waar, want op veel websites zijn ze 'op'.

En ik heb ook een gek scherm als ik mijn laptop met vnc viewer gebruik. Met mijn sony experia tablet is het wel normaal. Ik snap ook niet hoe ik dat anders moet krijgen, resolutie aanpassen werkte niet (als ik me wel herinner. Een logboekje bijhouden met al je uitgevoerde handelingen is helemaal niet dom eigenlijk.)

Groet maud

Beste Maud,

de Raspberry Pi werkt erg snel als je de VC4 driver aanzet en in OpenCPN OpenGL aanzet.

je doet dat als volgt:

sudo raspi-config dan naar advanced en de driver aanzetten.

In OpenCPN OpenGL aanzetten. Doet hier dan op mijn RPI 3B+ circa 900 FPS (Frames per seconde.

De grafisch processor doet dan het werk met een geringe belasting van de hoofdprocessor.

De laatste kernel versie werkt ook prima 4.14.37
sudo rpi-update.

Succes,

Bram

Met PC's heb ik gewoon geen ervaring, maar aansluiten van het eea gaat me dan wel weer redelijk af. Mij waren ook een heleboel zaken onduidelijk, maar het gewoon geprobeerd.

Kaarten koop ik nu nog even niet, omdat ik nu niet in NL woon. Vind ik een beetje zonde van het geld dan.

Ik ga vanavond weer eens met het systeem spelen en kijken of ik de updates kan maken waar Bram over schrijft.
Zal tevens wat prinstscreens maken waar deze "acties" ingetyped moeten worden. Dat was mij ook behoorlijk onduidelijk

brambo schreef :
Dank je wel Bram,
Maar...
Ik weet niet waar je die sudo's moet invoeren. Dat staat ook niet in de sailoog handleiding. Open GL aanzetten is gelukt, maar ik weet ook helemaal niet waar en hoe en of ik een vc4 driver heb. Dat is veel te geavanceerd allemaal.
(Ik zie een 'run' als ik de framboos aanklik en en ik zie een 'old raspi-config' als ik 'voorkeuren' kies. Eén van die twee plekken? Maar ik lees ook overal dat je met sudo de boel aardig kan vernaggelen! Dus dat gingen we maar even niet doen. )

Overigens heb ik nu wel een 'normaal' beeld op mijn VNC-scherm. In de Raspberry Pi configuratie kan je de resolutie aanpassen. Dat scheelt een hoop!!! Ik dacht dat ik de resolutie op het laptopje/tabletje dat ik gebruik moest wijzigen. Maar je moet dus de resolutie in de Pi wijzigen. Waar zo'n regenachtig weekend plus vrije maandag al niet goed voor is.

Mijn gps muis is ook zichtbaar. Dat ging vanzelf, die poort een naam geven. Nu nog varen.
En ik kon ook mijn wachtwoord voor de wifi niet veranderen in het tabblad wifi-ap. Dat kan kennelijk niet als je headless bent, zoals ik. Zo voel ik me nu ook, vrij hoofdloos!

Maud

Beste Maud,

een aantal aanpassingen doe je het eenvoudigst via de terminal en gewoon met tekst.

Omdat een gebruiker niets kan veranderen aan het systeem in Linux, daarom met je aanpassing doen als administrateur (ofte wel in root).

Dat is eenvoudig in de Raspberry te doen met sudo en het commando. (met als wachtwoord raspberry)

Dus je opent de terminal (dat zwarte vakje in de menu keuze) en voert de tekst in.

Je kunt ook kijken wat er in een map staat: ls of voorheen dir.

Je verplaatsen in de boomstructuur (handmatig) doe je met cd .. (= omhoog) of cd (naam van de map).

Net zoals je doet in de browser met internet.

Succes ermee,

groet,

Bram

brambo schreef : Sorry, dit snap ik nog steeds niet. Niet dat je me perse moet helpen hoor, ik denk dat ik met een plotter kan varen nu en misschien wie weet volgend jaar met ais of zelfs een stuurautomaat die stuurt via een gps . Maar even om aan te geven hoe onze hersenen langs elkaar heen praten:
Ik weet niet wat je met 'menu'bedoelt.
Ik zie geen 'zwart vakje'
Ik zie wel wat ik al noemde: een framboos, daar klik ik op, dan volgt een dropdownmenu, daarin kan ik onder andere kiezen: old raspi-config (en dat is inderdaad een zwart vakje, maar dan kom je weer in een keuzemenu, niet in een tekstbewerker) of ik kan kiezen 'run' . Met run kan ik iets intypen, het is niet zwart en het is maar 1 regel.

Ik kan ook in de mappenstructuur kijken.
Maar dat doe ik door op een mappenicoontje te klikken.
Ik vind het allemaal best windowsachtig.

Maar van je aardige adviezen snap ik dus niet alles. En ik vind het wel heel erg aardig dat je het blijft proberen! Woensdag wordt het beter weer, ik heb vakantie. Ik ga er eens mee varen nu denk ik en dan zie ik wel of het bevalt. Ik heb nu voor 35 eu een plotter! Gaaf toch! Ook al kan het beter. Plus 20 eu aan kaarten.
Sorry SanderH, zit er een beetje doorheen te fietsen!
Groet Maud
