Onderwerp: RPI als boordcomputer

RPI als boordcomputer 05 sept 2020 11:33 #1203167

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3292
zouden jullie de quote functie wat beter kunnen gebruiken ( minder ) het lezen is net zo lastig als een corrupte SD card.
Laatst bewerkt: 05 sept 2020 11:33 door henkvd.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 11:45 #1203169

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
Ik dacht dat je SSD al werkte na mijn aanwijzingen.

Als het hier werkt moet het elders ook kunnen werken.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 11:48 #1203171

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2178
henkvd schreef :
zouden jullie de quote functie wat beter kunnen gebruiken ( minder ) het lezen is net zo lastig als een corrupte SD card.

Helemaal mee eens.

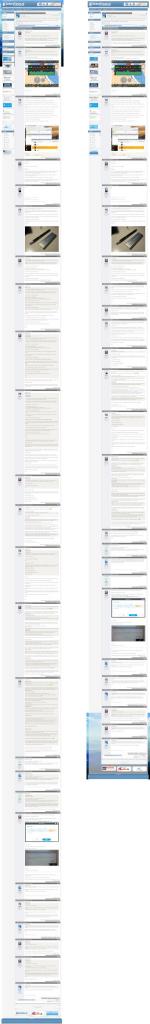

Links staat is de vorige pagina, rechts hoe die eruit zou zien als er netjes gequotet was:

Laatst bewerkt: 05 sept 2020 11:52 door Menno.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 11:59 #1203174

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
Dan maar zonder woorden.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 13:55 #1203194

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5037
brambo schreef :
Ik dacht dat je SSD al werkte na mijn aanwijzingen.

Als het hier werkt moet het elders ook kunnen werken.

zeilersforum.nl/index.php/foru...er?start=275#1203026

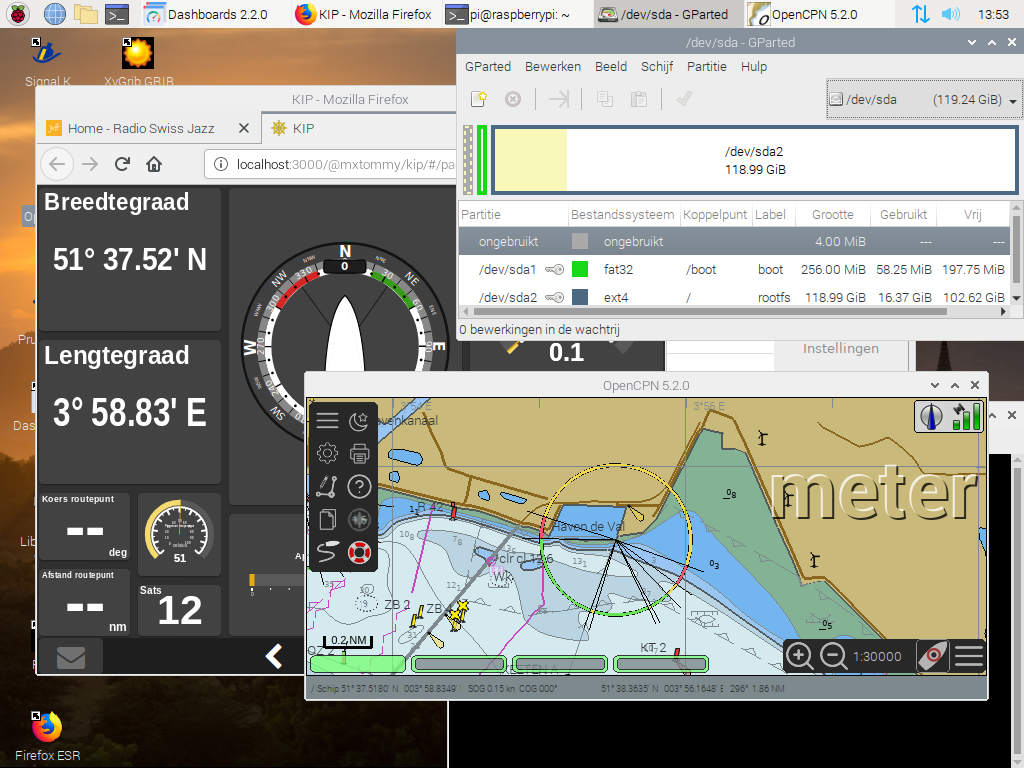

Helaas. De config.txt op de SSD wordt blijkbaar niet gelezen, waardoor het inbouwscherm niet werkt.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 13:56 #1203195

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5037
henkvd schreef :
zouden jullie de quote functie wat beter kunnen gebruiken ( minder ) het lezen is net zo lastig als een corrupte SD card.

+1

Fijn dat er blijkbaar nog meer mensen meelezen. Het spreekt dus blijkbaar wel tot de verbeelding, dit project.
Laatst bewerkt: 05 sept 2020 13:56 door Joop66.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 14:40 #1203197

Joop je wilt veel te veel uitzonderingen tegelijk!
Bij elke verandering loop je kans dat iets anders omvalt!
Of iets niet meer werkt zoals de Ocharts Key.

1: Voordat je maar iets veranderd moet je eerst zorgen dat je een werkende kopie hebt van je "gouden" sd!
Doe verder niets !!!!! :evil: :evil:
Want als je die nu verprutst......
2: Je had al lang een kopie moeten hebben in deze fase want je bent aan het experimenteren!

3: Maak een kopie van je sd card met jouw raspberry pi met sd card copier dat programmaatje staat onder de framboos/accessories.
Volgens mij heb je dan niet het probleem dat er afwijkingen in de grote van de kaart een rol spelen.

4: Vervolgens moet je hele voeding huishouding in orde zijn!
dat dat niet werkte met een goedkoop USB hubje die daar ook helemaal niet voor gemaakt is, dat zegt niets!
Je hebt een bij elkaar geraapt zooitje voedingen die verbindt je onderling via USB? HDMI? etc met elkaar en dan moet het goed werken?
Neem of een goede industriële hub met een multi-voltage DC aansluiting of heroverweeg je voedingscircuit!
Wij gebruiken goedkope geen galvanisch gescheiden voedingen zodat alle ruis en ongewenste spanningsverschillen netjes weg kunnen over de min.
Vervolgens zetten we optocouplers op alle dataverbindingen.
Icm de pi en een beeldscherm hebben we niet zo veel ervaring maar met met onze Pcnautic doen we het op de zelfde manier en daar gaat dat ook goed! Anyway ik denk dat er toch wel minimaal 10 BoatControllers in het veld staan met een scherm en daar heb ik ook nog nooit iets gehoord over voedingsproblemen.

5: Als bovenstaande is opgelost kun je nog een probleem hebben met je SSD die werken niet allemaal goed via de USB op de pi, er zijn online lijstjes te vinden met ssd configuraties (ssd icm USB adapter) die getest zijn op de pi als je één van die configuraties kiest weet je iig zeker dat het zou moeten kunnen werken.

6: Aangezien je niet over performance klaagt en een betrouwbaar systeem wenst gebruik dan de SSD boot zoals hij bedoeld is, bij het crashen van je sd zal hij dan automatisch opstarten via de SSD.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 15:03 #1203207

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
@ Joop

Helaas. De config.txt op de SSD wordt blijkbaar niet gelezen, waardoor het inbouwscherm niet werkt.


Als het goed is heb je op de SD kaart de config.txt een andere naam gegeven, waardoor deze niet herkend wordt en systeem niet opstart van de SD kaart maar van de SSD HD.

Daar moet dan de oorspronkelijke config.txt nog wel opstaan. Gaat automatisch mee als je eerst de SD kaart hebt gekopieerd naar de SSD en daarna de config.txt op de SD kaart hebt aangepast.

Dan moet het gewoon werken, want het is exact dezelfde image als van je SD kaart.

Oesenc fingerprint is een ander verhaal. Deze kijkt naar je systeem. Als er wat veranderd is, dan klopt de fingerprint niet meer.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 15:26 #1203217

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5037
Ik snap wat je zegt Onno.

Deels heb je natuurlijk gelijk.

Als ik mezelf op deze manier zou zien prutsen met een motor, zou ik ook eens achter mijn oren krabben.

Punt is wel dit, dat je inderdaad alles kunt optrekken met industriele kwaliteit spullen, maar dan ben ik meer kwijt dan een nieuwe laptop, en verbruik weer meer stroom.

De "belofte" van de RPI is dattie goedkoop is. En de belofte hier op t forum dat je er " makkelijk" een robuust werkend systeem mee kunt bouwen. Dat blijkt dus nog niet zo makkelijk.

Industrie standaard USB hub, de SSD van Bram, industriele voeding, waarschijnlijk ook nog iets dergelijks voor t scherm, en we zijn zomaar 500 piek verder. Dat is nogal wat voor een computer van 60 Euro. En dan heb ik nog immer niet de garantie dat t wel werkt.

Ik weet nu ook efkes niet wat mijn volgende stap moet zijn.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 15:28 #1203219

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5037
@ Bram,

Natuurlijk staat de goede config.txt op de SSD. Hij neemt de instelling gewoon niet over.

Ik heb geen ander los scherm wat hdmi heeft.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 17:04 #1203256

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
DVI kan ook met verloop naar HDMI.

Hier nog een recent artikel:

www.verdrahtet.info/2020/05/22...-ganz-ohne-sd-karte/
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 17:39 #1203268

@ Joop, goed lezen ik gebruik juist goedkope voedingen, ook die kunnen betrouwbaar zijn!
Je hoeft geen duur spul te kopen maar je moet goed spul kopen!
Bijvoorbeeld de Sandisk Ultra A1 daar is er nog geen 1 van defect geraakt en kost geen drol!
Alleen Brambo roept altijd dat het gemakkelijk is!
Ja een professional kan er een betrouwbaar systeem van maken!
Het is ook niet zo moeilijk maar dan moet je een standaard setup neergooien, jij bent met een compleet dedicated systeem bezig en gaat elke keer juist af van de begaande wegen!
Hoezo is een laptop wel betrouwbaar??? Daar moet toch ook een recovery stick in als die crashed!
Bij mijn laptop is nu voor de derde keer het ram geheugen defect! Dus dat is nu ook einde verhaal.
Valt niks te recoveren als je geen spare ram bij je hebt! Wie heeft dat nu liggen op zijn boot?
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 18:27 #1203288

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5037

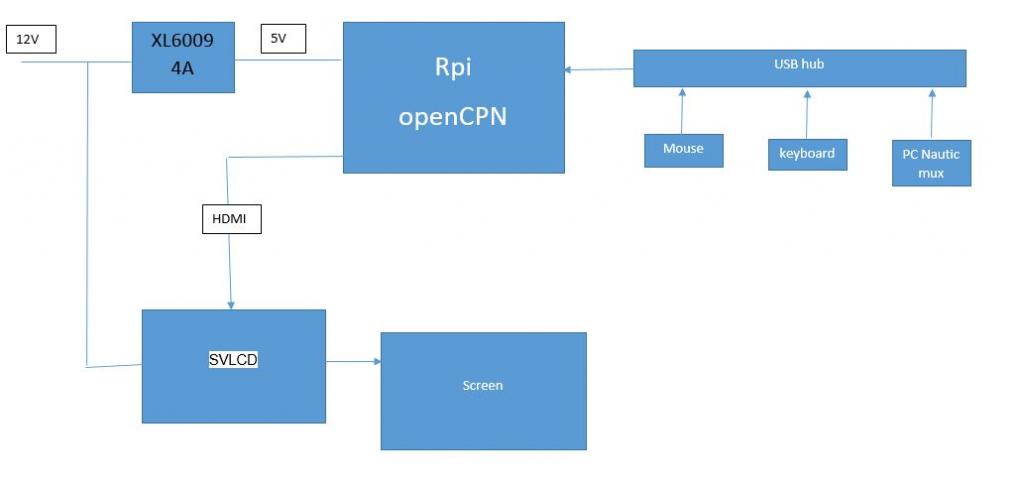

De huidige setup.

Zonder Juice-pi dus.

Volgens mij ook redelijk zonder groundloops, aangezien alles met dikke kabels, en kort is uitgevoerd. Maar idd: de XL6009 is niet geisoleerd.

Mbt PC's: eens. Kwam net boven op mijn kamer, en keek tegen een blauw scherm aan. Daarom had in de setup met PC een extra GPS die hardwired te stuurautomaat aanstuurt.

Kwa stabiliteit inderdaad niks te klagen over de RPi.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 05 sept 2020 22:05 #1203400

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
Inmiddels de Duitse beschrijving ook even getest. Ja dat werkt. De SSD HD start nu direct zonder een SD kaartje in het systeem.

Het werkt wel een stuk sneller. Maar of je dat nodig hebt voor navigatie doeleinden dat is de vraag. Zo snel is je boot nu ook weer niet.

En hou nu eens op dat Linux zo moeilijk is. Het is inderdaad geen Windows ! Je kunt overal handmatig bij en alles kun je instellen en gelukkig heb je ook geen Registery om in te knoeien.

Je moet je er gewoon even in verdiepen. Het is allemaal erg logisch en vooral stabiel.

Ik ben ook maar een geinteresseerde leek.

Groet,

Bram

Het probleem met de actieve hub, waardoor er spanning op de RPI blijft staan vanaf de hub, lijkt nu ook opgelost. Kan nu eenvoudig een reboot doen terwijl de hub aangesloten blijft.

Toevoeging:

Gisteren werkte het prima. Nu zijn er toch wat problemen bij het opstarten. Systeem zoekt naar een SD kaart.

Toevoeging 2:

Opgelost: Had er een energie gebruiks meter tussen gezet om het verschil in stroomgebruik te meten. Die heeft kennelijk een negatieve invloed.
Laatst bewerkt: 06 sept 2020 07:45 door brambo.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:08 #1203457

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5037
Aan de ssd testers een vraag: als de rpi op de ssd loopt, opencpn is open, en de stroom valt uit: ben je dan je instellingen kwijt?

Draaiend op een sd wel. Verder blijft t werken, heb ik getest.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:18 #1203461

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
Hier de nederlandse beschrijving van de instellingen:

Eerst de SD kaart opwaarderen met de bekende commando’s:
Rpi-update is het opwaarderen naar de laatste kernel versie. Wordt niet aanbevolen maar werkt prima.

sudo apt update
sudo apt upgrade
sudo rpi-update

Systeem herstarten
sudo reboot

De laatste eeprom versie laden. Deze is mogelijk al met de updates aangebracht.

sudo apt install rpi-eeprom

Het is een beta versie daarom de volgende zin “critical” vervangen door “beta” met:
sudo nano /etc/default/rpi-eeprom-update

Het volgende is mogelijk ook niet nodig.
sudo rpi-eeprom-update -d -f /lib/firmware/raspberrypi/bootloader/beta/pieeprom-2020-05-15.bin

Dan herstarten
sudo reboot

Zo kun je even kijken of het gewerkt heeft:

vcgencmd bootloader_version
vcgencmd bootloader_config

Nu de SSD aansluiten:

Dan de koppelingen aanbrengen:
sudo mkdir /mnt/ssd
sudo mount /dev/sda1 /mnt/ssd

en enige bestanden naar de SSd kopieren:

sudo cp /boot/*.elf /mnt/ssd
sudo cp /boot/*.dat /mnt/ssd
sudo shutdown now

En klaar.

Je moet wel eerst met Piclone (SD kopieer software) de image van je werkende SD kaart naar de SSD HD kopieren.
Laatst bewerkt: 06 sept 2020 08:33 door brambo.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:18 #1203462

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18691
brambo schreef :
Opgelost: Had er een energie gebruiks meter tussen gezet om het verschil in stroomgebruik te meten. Die heeft kennelijk een negatieve invloed.

Technisch inhoudelijk verklaard: Een energiemeter gebruikt een zeer laagohmige weerstand om met zo weinig mogelijk spanningsval het opgenomen vermogen te meten ( 50 mV bijvoorbeeld). Als hij met meter niet werkt heb je dus een spanningsprobleem. Dat is dan blijkbaar erg kritisch. Dat is zonder meer wachten op meer problemen, ook zonder energiemeter.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 06 sept 2020 08:18 door roozeboos.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:23 #1203467

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3799
Vanwaar die focus op spanningsuitval?
In de 15 jaar dat ik mijn huidige boot heb, heb ik nog nooit onbedoeld zonder spanning gezeten.
De kans op een spanningsuitval is op een boot met degelijke installatie naar mijn idee erg klein.
Ik heb geen ervaring met de Pi, maar hoe groot is de kans dat deze niet meer functioneerd na een spanningsuitval?

Zelf navigeer ik op een pc, waarvoor ik (ook) geen voorzieningen heb getroffen om een spanningsuitval (of de gevolgen daarvan) te voorkomen.
Ik vaar ook met minder weer (mist, donker) op zee en in zeegaten en ervaar dat niet als een groot risico.
Thalassa
Hunter 27
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:29 #1203470

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
roozeboos schreef :
brambo schreef :
Opgelost: Had er een energie gebruiks meter tussen gezet om het verschil in stroomgebruik te meten. Die heeft kennelijk een negatieve invloed.

Technisch inhoudelijk verklaard: Een energiemeter gebruikt een zeer laagohmige weerstand om met zo weinig mogelijk spanningsval het opgenomen vermogen te meten ( 50 mV bijvoorbeeld). Als hij met meter niet werkt heb je dus een spanningsprobleem. Dat is dan blijkbaar erg kritisch. Dat is zonder meer wachten op meer problemen, ook zonder energiemeter.

Beste Roos, bedankt voor de toelichting. Als ik de SSD aan de actieve hub hangt werkt het ook niet met de energiemeter tussen het net en de RPI.

Nu draait het weer als een "zonnetje". Een goede voeding is altijd een vereiste bij de RPI. Aan boord staat de voeding op 5.2 volt.

Groeten uit een zonnig Zeeland, Bram
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:31 #1203471

  • Knoet
  • Knoet's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 972
PvO schreef :
Vanwaar die focus op spanningsuitval?

Dat is volgens mij vooral vanwege de gewoonte om na het varen de boot "uit" te zetten en dan niet nog willen nadenken over het eerst afsluiten van een computer. Maar dat kun je beter oplossen met een kleine ups lijkt me, daar zijn er voor de rpi verschillende van.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:35 #1203476

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3799
Knoet schreef :
PvO schreef :
Vanwaar die focus op spanningsuitval?

Dat is volgens mij vooral vanwege de gewoonte om na het varen de boot "uit" te zetten en dan niet nog willen nadenken over het eerst afsluiten van een computer. Maar dat kun je beter oplossen met een kleine ups lijkt me, daar zijn er voor de rpi verschillende van.
Of eenvoudiger/goedkoper, je aanleren de pc/Pi eerst uit te zetten.
Thalassa
Hunter 27
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:51 #1203490

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18691
brambo schreef :
Nu draait het weer als een "zonnetje". Een goede voeding is altijd een vereiste bij de RPI. Aan boord staat de voeding op 5.2 volt.
Technisch gezien is het feit alleen maar goed gaat op 5.2 volt is al helemaal fout , als je een beetje realistisch bent.
Bij > 5.25 volt blaas je al chips op. Onder de 5.2 volt sluit hij af.
En dat moet dan aan boord stabiel blijven op 0,05 volt . Dream on... :S
Maar goed, ik dring vast niet tot je door, dus ik zal weer wegblijven uit dit draadje.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 08:53 #1203492

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5037
PvO schreef :
Vanwaar die focus op spanningsuitval?
In de 15 jaar dat ik mijn huidige boot heb, heb ik nog nooit onbedoeld zonder spanning gezeten.
De kans op een spanningsuitval is op een boot met degelijke installatie naar mijn idee erg klein.
Ik heb geen ervaring met de Pi, maar hoe groot is de kans dat deze niet meer functioneerd na een spanningsuitval?

Zelf navigeer ik op een pc, waarvoor ik (ook) geen voorzieningen heb getroffen om een spanningsuitval (of de gevolgen daarvan) te voorkomen.
Ik vaar ook met minder weer (mist, donker) op zee en in zeegaten en ervaar dat niet als een groot risico.

Nou. Dat zal ik je vertellen. Er is een (mogelijk) spookverhaal, dat met een spanningsuitval de hele SD kaart corrupt raakt. En dus opnieuw geprogrammeerd moet worden. Dat is op zee erg lastig. Aan de andere kant: Als de kans daarop en de gevolgen nu mee blijken te vallen, kan ik t misschien beter accepteren, dan eindeloos proberen dat weg te krijgen. In t kader van: als je de tank leegdraait, ben je ook even aan t sleutelen. In dat geval heb ik nu een fijne boordcomputer, en kan ik m dicht schroeven. Ook wel iets voor te zeggen. Dan volstaat uitnsorren welke bestanden openCPN z'n instelling in bewaard, en daar een backup van maken op een USB stick.

Daarom had ik er een Juice-pi in gezet. De UPS waar Knoet het over heeft. Dat product levert echter meer gedoe op dan dat het helpt. Maakt de bediening onnodig complex, etc.

Inmiddels, na wat testen, begin ik te neigen naar de oplossing van PvO.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 09:29 #1203512

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
roozeboos schreef :
brambo schreef :
Nu draait het weer als een "zonnetje". Een goede voeding is altijd een vereiste bij de RPI. Aan boord staat de voeding op 5.2 volt.
Technisch gezien is het feit alleen maar goed gaat op 5.2 volt is al helemaal fout , als je een beetje realistisch bent.
Bij > 5.25 volt blaas je al chips op. Onder de 5.2 volt sluit hij af.
En dat moet dan aan boord stabiel blijven op 0,05 volt . Dream on... :S
Maar goed, ik dring vast niet tot je door, dus ik zal weer wegblijven uit dit draadje.
\\

Oh, oh, daar zijn we weer.

De RPI is gevoelig voor een goede voeding.Een iets hoger voltage (instelbaar op de Main Well geisoleerde voeding) wordt aanbevolen. Er is altijd wel iets spanningsverlies.

Jammer dat het zo goed werkt.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 10:26 #1203533

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4643
Nog even een andere test gedaan. De image van de SSD kopieren naar een SD kaartje.

De SSD loskoppelen en het kaartje met de image van de SDD in de RPI geplaatst.

Ook dat werkt. Systeem start dan op van het SD kaartje.

Je kunt dus eenvoudig van de SSD een SD kaartje maken als backup.

Bram
Alleen ingelogde leden kunnen reageren.
Tijd voor maken pagina: 0.313 seconden
Gemaakt door Kunena




© Zeilersforum.nl
