Onderwerp: RPI als boordcomputer

RPI als boordcomputer 06 sept 2020 10:41 #1203538

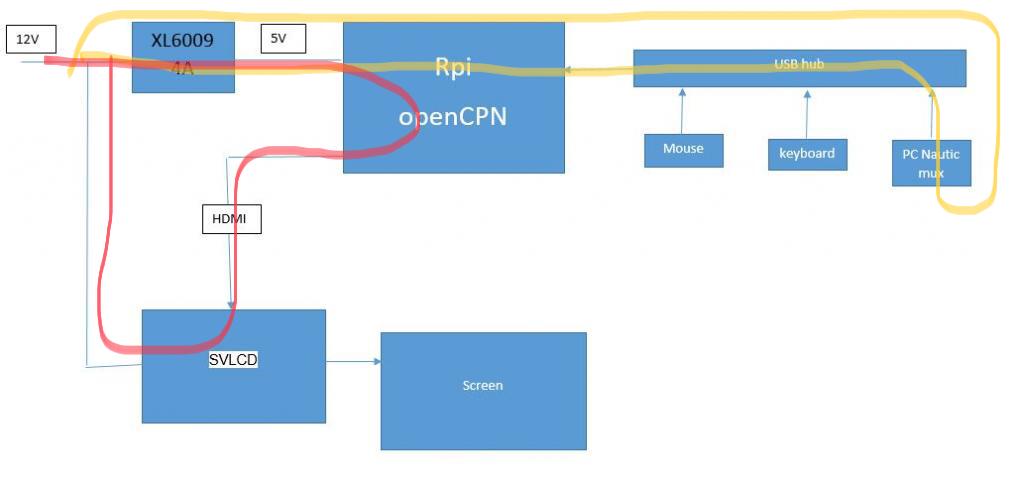

Hier kun je evt groundloops geïntroduceerd hebben. Heeft “screen” nog een aparte voeding, of is die zwevend aan het apparaat links daarvan?


Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 12:40 #1203569

  • Joop66
  • Joop66's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 5037
Nachtvlinder schreef :
Hier kun je evt groundloops geïntroduceerd hebben. Heeft “screen” nog een aparte voeding, of is die zwevend aan het apparaat links daarvan?



De rode ben ik t met je eens. De gele is er niet als Onno zijn werk gedaan heeft: Optische isolators. De mux heeft geen aparte voeding

Dit zijn alle lijnen die er lopen. Het scherm heeft geen aparte voeding. Die komt via de converter
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 14:26 #1203600

  • Joop66
  • Joop66's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 5037
brambo schreef :
Hier de nederlandse beschrijving van de instellingen:

.....

En klaar.

Je moet wel eerst met Piclone (SD kopieer software) de image van je werkende SD kaart naar de SSD HD kopieren.

Dit geprobeerd:

Geen succes.

De RPi start trouwens prima op vanaf de SD kaart als de config.txt ontbreekt. Geprobeerd. Het ontbreken daarvan is dus geen garantie dat eea niet vanaf de SD opstart.

Alles hierboven gedaan. SD kaart er uit. Opstarten. Allereerste scherm stopt: kan de recovery.elf files niet vinden, die ik net gekopieerd heb.

Alles lijkt er op dat hij de SSD gewoon niet vindt. Te veel stroom wellicht? De RPI is daar behoorlijk beperkt mee. Dat betekent dat t aan boord ook niet gaat werken met nog een MUX extra op de USB.

Denkelijk einde idee SSD.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 15:30 #1203621

Alleen 5,1 Volt gebruiken via de Micro USB dan heb je namelijk 0,1 spanningsval over het circuit op de raspberry.
Hoe dat bij de USB C zit met pi 4 weet ik niet eens.
Chris heeft gelijk zeker geen 5,2 volt er op zetten! Dat het bij jou werkt zegt niets, gewoon slecht advies en goed advies van Chris!
Je kunt echter veel beter een nette 5Volt via de 2 stuks 5 volt pinnen aanbieden op de 40 polige header van de pi vergeet dan ook niet de min met minimaal 2 GND pinnen te verbinden!
Zorg dat je hier goede headers voor gebruikt die werkelijk zonder spanningsval 1A per stuk doorlaten!

Voor de rest zie mijn vorige tips, heb je op die manier kopiëren al geprobeerd?

Werkt het dan nog niet dan is de rode groundloop inderdaad een mogelijkheid, ik zou dan (omdat galvanisch scheiden via de HDMI lastig is) een gescheiden DC DC converter tussen het beeldscherm zetten.

PS zoals in pb besproken zou ik ook de 5volt direct op de header van de mux aansluiten dan weet je zeker dat je genoeg vermogen op je USB hebt!
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 06 sept 2020 15:32 door Zeilprutser.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 15:34 #1203626

Lees nu ook dat je thuis een andere opstelling hebt dan op de boot, dat maakt het testen en experimenteren natuurlijk ook niet eenvoudiger!
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 17:23 #1203648

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4644
Mijn voeding staat op 5.2 volt. Dat is niet de spanning op de RPI. Advies ben ik ergens tegen gekomen. Want met een iets te lage spanning daar heeft RPI moeite mee.

Vandaar steeds het advies zorg voor een degelijke voeding. Wil ook geen voeding op de GPIO pennen.

Het werkt hier allemaal goed op de RASPIOS Buster 64 bits en Ubuntu Focal 64 bits. Met SSD HD ook nog erg snel.

Anderen weten het beter, dus ik hoef er niets meer aan toe te voegen.

Binnenkort maar eens kijken hoe het GeDAD boardje werkt.

Groet,


Bram
Laatst bewerkt: 06 sept 2020 17:25 door brambo.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 18:38 #1203669

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2178
brambo schreef :
En hou nu eens op dat Linux zo moeilijk is. Het is inderdaad geen Windows ! Je kunt overal handmatig bij en alles kun je instellen en gelukkig heb je ook geen Registery om in te knoeien.

Je moet je er gewoon even in verdiepen. Het is allemaal erg logisch en vooral stabiel.

Ik ben ook maar een geïnteresseerde leek.

Ik ben met je eens dat Linux niet per se moeilijk is, maar je onderschat denk ik hoeveel tijd het kost voor iemand die het nog nooit gebruikt heeft om genoeg kennis van het systeem te krijgen om het helemaal naar wens in te stellen.

Hoeveel uur ben jij zelf al bezig geweest met het prutsen aan Linux en de Raspberry Pi? Dat moet iets zijn dat je leuk vind en waar je tijd voor moet willen maken. Het systeem is pas logisch als je er genoeg kennis van hebt.

Ik ben al bijna 20 jaar Linux-gebruiker, heb een opleiding in de informatica gehad en gebruik sinds een paar jaar ook professioneel Linux, maar ik zou zeker niet voor iedereen willen aanraden.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 19:09 #1203682

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17539
Max. spanning tolerantie is 4,75 tot 5,25 volt
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 20:41 #1203709

  • Joop66
  • Joop66's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 5037
Zeilprutser schreef :
Lees nu ook dat je thuis een andere opstelling hebt dan op de boot, dat maakt het testen en experimenteren natuurlijk ook niet eenvoudiger!

Natuurlijk heb ik thuis een andere opstelling dan aan boord.

De Rpi display en DC-DC converter zitten in een houten kastje en blijven bij elkaar.

De PC-N Mux zit aan boord ingebouwd. Thuis heb ik ook geen accu gevoed door de alternator van de diesel.

Dus, ja, andere opstelling.

En ook als ik de MUX mee naar huis zou nemen, dan nog geen instrumenten.

Of neem jij altijd alles mee naar huis, om er voor te zorgen dat je dezelfde opstelling hebt? Zou ik dapper vinden.
Laatst bewerkt: 06 sept 2020 20:42 door Joop66.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 06 sept 2020 21:53 #1203720

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4644
Beste Menno,

sinds 1984 heb ik allerlei besturing systemen gebruikt. Heb ook regelmatig mensen gesproken, die nog nooit Windows gebruikt hebben. Die snappen er helemaal niets van.

Als je ze als eerste computer gebruiker uitlegt, hoe je de Linux desktop gebruikt dan zijn ze snel op weg.

Helaas zijn veel gebruikers met een PC eenkennig en beginnen gelijk over de C-drive en welke virusscanner ze moeten nemen.

Dit terwijl ze wel snel gewend zijn aan de GSM telefoon met Android (ook een linux nakomeling) of de Apple systemen.

Ja, als dieper in de materie graaft, dan is er meer kennis voor nodig.

Maar voor gewoon huis-tuin-keuken gebruik is de Linux desktop erg eenvoudig te bedienen. Ook nog met veelal dezelfde programma's zoals die gebruikt worden met Windows. OpenCPN bijvoorbeeld.

Groet,

Bram
Laatst bewerkt: 06 sept 2020 21:58 door brambo.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 07:05 #1203755

WADnWIND schreef :
Max. spanning tolerantie is 4,75 tot 5,25 volt
Waarvoor zouden die toleranties zijn?
Waarschuwing: Spoiler! [ Click to expand ]
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 07 sept 2020 07:07 door Zeilprutser.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 07:49 #1203771

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18695
Nee zo werkt het niet Onno.
Ik heb hier al eens eerder uitgebreid uitgelegd dat het ontwerp zo niet klopt. De framboos is in feite ontworpen voor op je buro. Om studenten te leren programmeren. Hij moest goedkoop zijn anders kopen ze hem niet
En dus zijn er flinke concessies gedaan bij bijvoorbeeld het voedingscircuit.. Geeft ook niet, nogmaals , voor op je tafel. en dan werkt ie prima. Lees Brambo zijn onophoudelijk relaas.

Maar je genoemde "kleine spanningsschommelingen" die je mogen maar heel erg klein zij bij de rpi. Je spoiler is geen spoiler, het is onzin.
In de lelijke praktijk, neem een boot, zijn de schommelingen veel groter. En reset de rpi. En dus moet op board nivo in de raspberry al een fatsoenlijk voedingsscircuit ingedesigned worden. En dat is al lastig genoeg. Maar de enige juiste oplossing.


Geloof me nu maar, ik zit al 30 jaar in het vaak. En spreek geen onzin.

Nu hou ik echt op. Want het heeft toch geen zin. Een valide technische onderbouwing wordt keer op keer in de wind geslagen.
Prima, maar ga niet verkondigen dat het allemaal haleluja is voor aan boord. Wat dat is onzin.

nb: Bram je hoeft niet op mij te reageren, ik weet al dat je het niet met me eens bent. Heeft ook geen zin. Negeer dit postje van een vakidioot maar gewoon.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 07 sept 2020 07:56 door roozeboos.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 07:58 #1203777

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2178
roozeboos schreef :
nb: Bram je hoeft niet op mij te reageren. Heeft ook geen zin. Negeer dit postje maar gewoon.

Het mag natuurlijk wel hè, want dit is een forum. Het staat jou dan natuurlijk we vrij om dat te negeren.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 08:06 #1203780

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18695
jaja, naturlijk daarom zeg ik ook "hoeft" en niet moet"
Maar Brambo kan het toch niet laten, let maar op.
Bram ergert zit altijd mateloos als ik met mijn postjes kom. En in 99% van de gevallen reageer ik al niet meer. Kan je nagaan :)
Maar sorry, als er echt onzin wordt gepost, dan kan ik het ook niet laten.

Overigens kan ik zelf ook wel alvast Brambo zijn reactie posten hoor.

Het verschil is alleen dat ik er wel voor geleerd heb en 30+ jaar ervaring heb, en verschillende anderen die hier posten, sorry, niet.
Op een forom wordt ook veel onzin geschreven, ik moet dat nog steeds leren te negeren, voor de volle 100%, niet voor 99.

Bram: Ik reageer op ZP zijn postje.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 07 sept 2020 08:07 door roozeboos.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 08:23 #1203791

  • Effies
  • Effies's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 23
Intern...extern...tegenwoordig toch sematisch in de wereld van de elektronische harware?
Feit is dat de rpi moet worden voorzien van een voeding die robuust genoeg is voor op ons bootje. Daar zijn prima oplossingen voor.

Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 08:25 #1203792

Effies schreef :
Intern...extern...tegenwoordig toch sematisch in de wereld van de elektronische harware?
Feit is dat de rpi moet worden voorzien van een voeding die robuust genoeg is voor op ons bootje. Daar zijn prima oplossingen voor.

Precies Chris maakt zichzelf helaas weer belachelijk.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 09:03 #1203808

  • Joop66
  • Joop66's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 5037
Effies schreef :
Intern...extern...tegenwoordig toch sematisch in de wereld van de elektronische harware?
Feit is dat de rpi moet worden voorzien van een voeding die robuust genoeg is voor op ons bootje. Daar zijn prima oplossingen voor.

Gepost met de officiële Zeilersforum-app

Fijn.

Kun je concreet zijn?
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 09:07 #1203809

roozeboos schreef :
jaja, naturlijk daarom zeg ik ook "hoeft" en niet moet"
Maar Brambo kan het toch niet laten, let maar op.
Bram ergert zit altijd mateloos als ik met mijn postjes kom. En in 99% van de gevallen reageer ik al niet meer. Kan je nagaan :)
Maar sorry, als er echt onzin wordt gepost, dan kan ik het ook niet laten.

Overigens kan ik zelf ook wel alvast Brambo zijn reactie posten hoor.

Het verschil is alleen dat ik er wel voor geleerd heb en 30+ jaar ervaring heb, en verschillende anderen die hier posten, sorry, niet.
Op een forom wordt ook veel onzin geschreven, ik moet dat nog steeds leren te negeren, voor de volle 100%, niet voor 99.

Bram: Ik reageer op ZP zijn postje.


Chris, ieders ervaring en bijdrage wordt gewaardeerd (door mij wel iniedergeval)

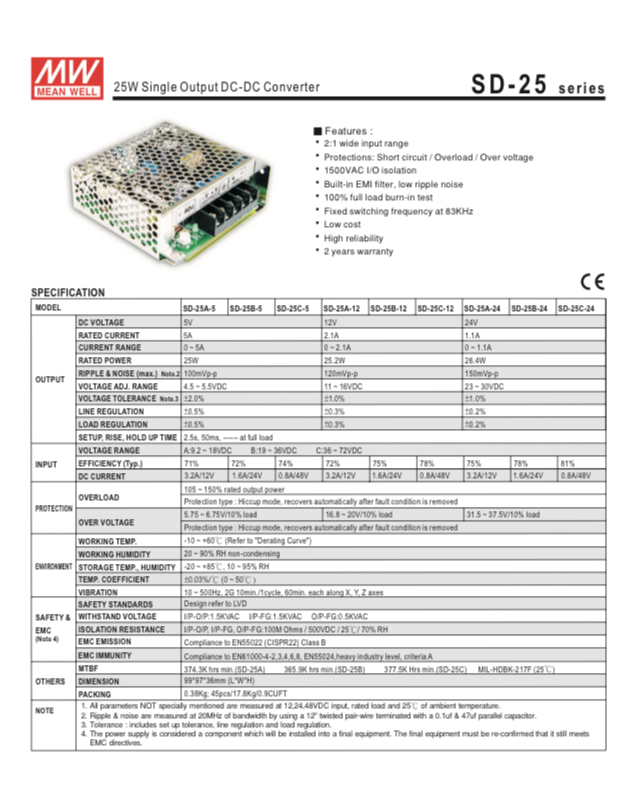

Over voeding: ik heb deze:



Toch best een redelijke voeding toch? Uiteindelijk een toevoeging van 25 euro, persoonlijk vind ik dat wel meevallen.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 09:15 #1203816

  • Effies
  • Effies's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 23
Joop66 schreef :
Effies schreef :
Intern...extern...tegenwoordig toch sematisch in de wereld van de elektronische harware?
Feit is dat de rpi moet worden voorzien van een voeding die robuust genoeg is voor op ons bootje. Daar zijn prima oplossingen voor.

Gepost met de officiële Zeilersforum-app

Fijn.

Kun je concreet zijn?

zeilersforum.nl/index.php/foru...er-voor-rpi?start=25
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 09:16 #1203817

sjoerd1981 schreef :
Over voeding: ik heb deze:

En wat doe je dan met eventuele statische lading op de pi?
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 09:41 #1203821

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4366
@Joop,
Dat OpenCPN de instellingen verliest bij een crash stop is misschien een puntje voor een feature request, danwel een bug report.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 10:11 #1203832

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6937
roozeboos schreef :

Het verschil is alleen dat ik er wel voor geleerd heb en 30+ jaar ervaring heb, en verschillende anderen die hier posten, sorry, niet.

Maar de vraag is dan hoeveel jaar ervaring met Linux en hoeveel met een Raspberry? Of is het gewoon extrapolatie van je ervaring op ander software en hardware. Extrapolatie is nooit een heel betrouwbare bron van kennis.
Ik meen me te herinneren dat het jou niet lukte om een wifi hotspot van een Raspberry te maken. Dat stelt niet gerust.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 12:09 #1203858

  • Joop66
  • Joop66's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 5037
rooiedirk schreef :
@Joop,
Dat OpenCPN de instellingen verliest bij een crash stop is misschien een puntje voor een feature request, danwel een bug report.

Hi Dirk,

Kun je die voor me inleggen?

Wat er gedaan is:

Nieuwe Rpi os,
Opencpn 5.2,
Oesenc plugin aan,
Nog wat plug-ins aan,
Lettertype in de status bar groter,
Boot ergens op de noordzee.

Venster sluiten,
Opencpn weer aan,
Power uit.

Resultaat:
Plugins uit,
Boot weer op de evenaar,
Lettertype terug.

Work around misschien:
Totale opencpn folder op een stick,
Na een dergelijke hard stop die er weer overheen copieren?
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 12:29 #1203868

rooiedirk schreef :
@Joop,
Dat OpenCPN de instellingen verliest bij een crash stop is misschien een puntje voor een feature request, danwel een bug report.

Dacht/meen me te herinneren dat hij er al in stond?
En jijzelf valt toch terug op een read only gedeelte waar dat bestandje van OpenCPN staat?
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 07 sept 2020 12:29 door Zeilprutser.
Alleen ingelogde leden kunnen reageren.

RPI als boordcomputer 07 sept 2020 13:50 #1203898

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4366
Nee, bij mij is de / met uitzondering van de /home readonly. Bij een crash/noodstop gebeurt er dus miets met het systeem en de programma's. Maar de configuratie bestanden staan onder /home en dus read/write. Wel is mijn /home/... directorie een raid-5, dus er moet heel wat gebeuren voor dat dit niet meer leesbaar is.
Draait bij mij nu ruim een half jaar dagelijks met gewoon 'hard' uitzetten, maar toegegeven wel zonder OpenCPN. Oopenplotter als multiplexer en data server, en simpel via VNC te onderhouden.

Een half jaar vindt ik nog iets te kort om te zeggen werkt prima, maar .....
Alleen ingelogde leden kunnen reageren.
Tijd voor maken pagina: 0.302 seconden
Gemaakt door Kunena




© Zeilersforum.nl
