Onderwerp: Wel of niet een Galvanische scheiding beeldscherm

Ik wil voor mijn Raspberry Pi een Mainwell voeding SD-25-25A-5 kopen, maar moet ik dan ook voor mijn beeldscherm SALORA 20 inch HD led 12 volt ook een voeding Galvanische scheiding van in- en uitgang. Zo ja welke voeding.

Die Salora staat voor "typisch 18W" Op 12V is dat dus 1,5A. Maar ja, typisch. Dus dan moet je daar nnog wel een factor 2 overheen.

Lijkt me handiger om je RPi op een geisoleerde voeding te hangen, en je TV gewoon aan t boordnet.

Voor je RPi is dit genoeg:

www.meanwell-web.com/nl-nl/dc-...dc-output-scw20a--05 Die is geisoleerd. Ja, je moet m zelf op een printje solderen.

Conrad heeft m ook, trouwens.

Je kunt die galvansiche scheiding achterwege laten als je ZEKER weet dat de spanningsverschillen op de massa nagenoeg nul zijn. Dus: Massa draden van de RPI en de TV zijn tussen elkaar kort en dik. Maar je blijft een risico op beschadiging lopen.

Neem ook eens door vanaf deze post:
zeilersforum.nl/index.php/foru...uur?start=175#934586

Die pi gebruikt toch een laptop adapter?
Gebruik dan een auto laptop adapter .
Kan je die ook gelijk op je 12 volt systeem zetten.

De tv die je heb op 12 volt heb je de stabilisatie bij besteld ?
Zelf heb ik er ook een van 12 volt zie link
www.nauticgear.nl/bootaccessoi...mpere-plug-play.html
Alleen nodig als accu word geladen via de dynamo voor piek spanning op te slaan

Dit topic gaat over de (wel of niet) noodzakelijke galvanische scheiding...

Nachtvlinder schreef :
Dat is niet nodig als alles op gelijkspanning loopt .
Wat ts dus doet
Een 12volt tv en een 12 volt pi pc.
Ik adviseer hem alleen als de boel ook via de dynamo loopt een begrenzer te nemen dat de spanning altijd stabiel blijft .
Verder een rasbery pi kan werken op een USB plug .
Een auto USB plug is dus ruim voldoende
Of anders een auto laptop lader als je meer vermogen nodig zal hebben ( wat de pi niet nodig heeft het werkt op 5 volt)

??

Google eens naar “aardlus” of ”galvanische scheiding”, dan wordt je denk ik wel duidelijk wat TS bedoeld met die laatste term.

Bij een goed ontworpen installatie, met een duidelijke sterstructuur en voldoende dikke bekabeling is galvanische scheiding niet nodig.

Hoe zou je deze setup in een ster topologie aanleggen? Dat kan alleen door de (galvanisch gekoppelde “0V lus”) lus te onderbreken ergens galvanisch te scheiden toch!?

Ground loops geven storing in hf toepassingen, niet in lf. Er van uitgaande dat de adapter en charger een common ground hebben en de bedrading degelijk is uitgevoerd, is er niks aan de hand.

It Paradyske schreef :
Precies.

Probleem is dat de HDMI kabel hier een overbrugging in aanbrengt.

Dat alles "ergens" aan dezelfde - hangt zegt niks. Met de dikke stromen die we aan boord hebben, over behoorlijke afstanden, en natuurlijk niet al te dikke kabels, kan zomaar een spanningsverschil in die - opleveren tussen apparaat 1 en 2. De massa van de HDMI kabel gaat dat overbruggen. En de tamelijk delicate electronica daar rondomheen.

HDMI isoleren is niet zo makkelijk. Kan wel, maareh...

www.medicalitshop.nl/video-man...r-8716065003468.html

Eenvoudiger is het om tenminste 1 van de voedingen te isoleren.

Nachtvlinder schreef :
Ik zou ergens een geisoleerde voeding tussen zetten. Dan maar een 12v-12v DC converter. Het makkelijkst en goedkoopst is waarschijnlijk om de car charger te vervangen.

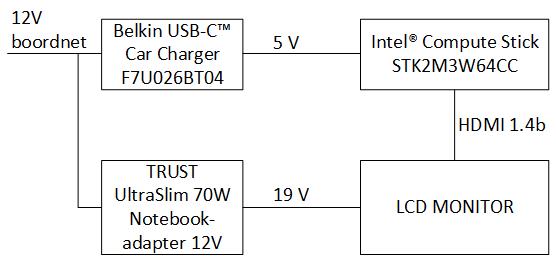

In genoemde schema loopt er dus een voedingskabel naar beide voedingen. Stevig mag ik aannemen. Dan splitst het zich en gaat de laatste tientallen centimeters hun eigen weg. Als je daar geen flimsie draadjes hebt, loopt er echt geen grote stroom door je hdmi-kabel.
Al die galvanische scheidingen zorgen juist voor meer storingen, die juist met degelijke bekabeling kunnen worden opgelost.

Toch is het zo dat het display van mijn boordcomputer het alleen doet als het aan dezelfde voeding hangt als de Pi. HDMI kabel er tussenuit en het display gaat aan (no signal), kabel ertussen en het scherm gaat in standby (oranje ledje en achtergrondverlichting uit).
Alle inputs voor de pi zijn galvanisch gescheiden. Loshalen maakt niet uit...

Koezt schreef :
Maak je gebruik van huis kamer HDMI kabel van de gamma ?
Aangezien marine HDMI kabels namelijk zo zijn ontworpen juist tegen storing .
Niet voor niks kost een marine HDMI kabel 80 euro plus .

Ik zal namelijk niet kunnen bedenken waarom er storing zal moeten optreden bij jouw systeem.
Denk eerder aan een aardloop en als dat zo is doet me gelijk denken aan de ouwe auto radio's met die losse kasjes er bij te voorkomen van storing .

Anderen kant denk dat dit de oplossing zal zijn voor de meeste boten.
www.victronenergy.nl/dc-dc-con...s-isolated#downloads

Wel de juiste link.plaatsen

Vreemd verhaal Koezt, juist daar je galvanisch gescheiden voedingen gebruikt en dit fenomeen niet optreedt wanneer je uit 1 voeding voedt.

Koezt schreef :
En als je de nul van de pi en de nul van de monitor door verbindt doet ie het dus wel?

Heren,

Bedankt voor de waarde volle tips, ik ga ermee aan de slag.

It Paradyske schreef : Yup

Koezt schreef :
Er komen wat slagzinnen in me op als: galvanische scheiding maakt meer kapot dan je lief is....
Of
Galvanische scheiding is niet de oplossing als er geen probleem is....


Eerst dus maar eens kijken of er een probleem is: Spanningsverschil op de verschillende nullen door te lange en/of te dunne kabels, dan pas het probleem oplossen: kortere en/of dikkere kabels.
