Onderwerp: Omschakelen gashendel binnen/buiten defect

Ik heb zowel binnen als in de kuip een gashendel voor de motor. Binnen zit er een T-vormige hendel die ik moet uittrekken en dan een kwartslag draaien om om te schakelen van binnen naar buitenbediening en omgekeerd. Een enkele keer gaat dat heel soepel, en soms gaat dat helemaal niet. Sinds vanmiddag gaat hij helemaal niet meer.

Die T-vormige hendel bedient een paneel in de motorruimte. Aan de voorkant zit een vrij grote stalen plaat die een klein stukje omhoog en omlaag kan bewegen, en aan de achterkant zit het mechaniek dat voor die beweging moet zorgen. Hoe dat precies werkt kom ik niet uit, en ik zie dus ook niet hoe ik het weer werkend moet krijgen.

Is hier iemand die dit herkent, en kan uitleggen wat er mis is, en hoe ik het kan herstellen?

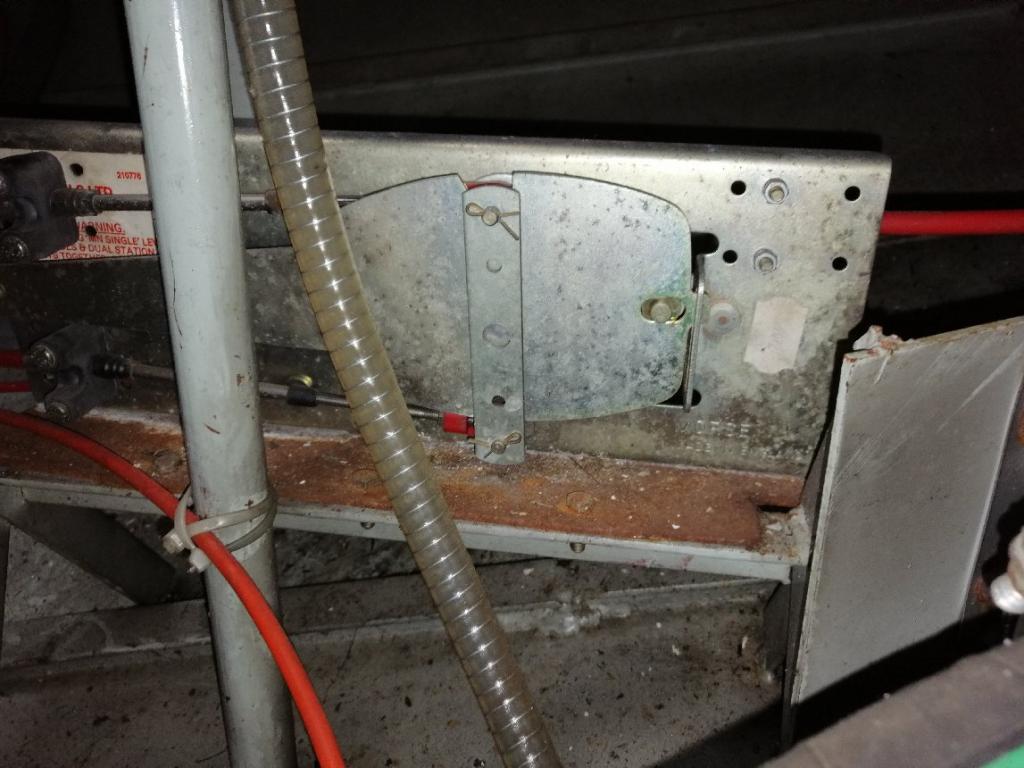

De voorkant van dit schakelding

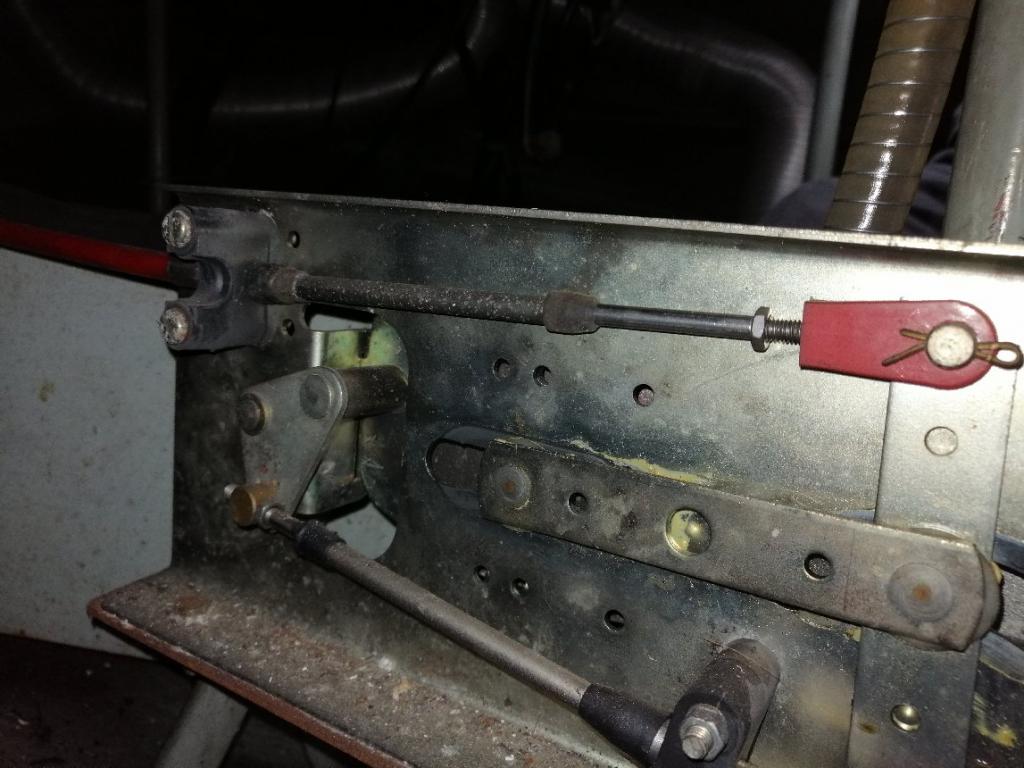

En de achterkant

Is de kabel van het T handel goed gangbaar? Ze willen wel eens vast roesten.

Misschien ook even kijken waarom dat borgmoertje op de 2e foto los zit?

Jutter schreef :
Op de momenten dat het omschakelen wel goed gaat (of ging) ging alles heel soepel, geen haperingen, geen stroef gevoel. Ik denk niet dat het daar in zit.

fer2nand schreef :
Ik neem aan dat je het moertje bedoelt wat bij de rode kabelmof zit. Waarom die los zit weet ik niet, het was mij nog niet opgevallen. Ik zal 'm in ieder geval vastdraaien.

Ik weet niet hoe dit ding hoort te werken, maar ik heb het vermoeden dat er ergens iets dwars zit wat niet dwars moet zitten. Alleen heb ik geen idee wat dat dan zou moeten zijn. Dit is de eerste boot die ik heb met dubbele bediening...

Ik heb hier nogmaals goed naar gekeken, en geprobeerd om het gangbaar te krijgen. Dat is niet gelukt, ook al omdat ik niet kan zien hoe het zou moeten werken als alles in orde is. Ik heb gezocht op het net, maar ook daar geen uitleg gevonden over hoe dit werkt. Wel hoe je het aansluit, en nu nog te leveren exemplaren gevonden, maar ik kom er niet uit.

Het is een Morse (hier dus als merknaam) of Teleflex type 210776 of ook wel 207572.

Heeft er iemand toch nog een tip?

Had ook zo een, de afstelling moet vrij precies gebeuren.
Deze ook al gezien?

Ja, die had ik gezien. Daar zie je hoe een één-hendel gassysteem werkt. Dat werkt bij mij prima. Ik heb twee van dat soort gashendels, en het mechaniek dat die dubbele kabels naar één kabel omzet werkt niet. En daar kan ik niets over vinden helaas.

Begin eens met inspuiten met WD40 of kruipolie, het ziet er wat gecorrodeerd uit.

Zoek op Morse DS-unit , dan heb je de juiste zoekterm

Iedereen die mee gedacht heeft hartelijk dank, het is inmiddels opgelost. Op een heel andere manier overigens, zie daarvoor het draadje: Je grootste blunder...
