Onderwerp: LiFePo4 accumonitor

LiFePo4 accumonitor 14 okt 2022 14:43 #1429962

Voor monitoring doeleinden kun je beter de open klemspanning, dus onbelast, meten. Net als bij loodaccu’s dus.
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 14 okt 2022 14:48 #1429963

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4335
Nachtvlinder schreef :
Voor monitoring doeleinden kun je beter de open klemspanning, dus onbelast, meten. Net als bij loodaccu’s dus.

Mijn probleem , en ik denk dat anderen daar ook tegenaan lopen, is dat ik eigenlijk nooit een onbelaste toestand heb . Of er wordt energy onttrekken of er gaat energie in. Als je onbelast en in rust voltage kunt meten is de SoC ook niet belangrijk omdat je dan een andere energiebron voorhanden hebt ? (Walstroom haven bijvoorbeeld)
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 14 okt 2022 15:04 #1429964

Nee precies. Daarom is de coulombteller uitgevonden. Maar de discussie was toch om, wanneer deze weggedrift zou kunnen zijn, ahv open klemspanning toch iets over SOC te kunnen zeggen? Dan zul je je accu’s een uurtje ofzo rust moeten gunnen…
Laatst bewerkt: 14 okt 2022 18:11 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 14 okt 2022 17:35 #1429980

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 27110
3Noreen schreef :
Keer op keer als ik de spanning van de individuele cellen volg is de cel met de hoogste spanning bij minder dan 90% SOC ook de cel die het eerste vol is. Dus de cel die aan het einde van het laadproces het eerste boven een spanning van 3,6 Volt heeft.
Hieruit kun je opmaken dat de cel spanning bij een SOC tussen 10% en 90% een slechte indicator is voor de SOC.

Betrekkelijk.
- Ja, een coulombteller of AH teller is beter.
- Ja, een cel monitor is beter.

Maar er vanuit gaande dat je af en toe toch een blik werpt op de cel monitor, of dit nu een los metertje is of via de BMS is niet van belang, is een voltmeter toch een aardige indicatie, niet exact, maar wel de trend. Waarbij een kwestie van smaak is of je dit digitaal of analog wilt doen, of uberhaupt wil doen.
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 14 okt 2022 18:08 #1429987

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4335
Ik snap graag dat je iets met analoge volt meters wilt doen , maar ze vertellen je zo weinig ?

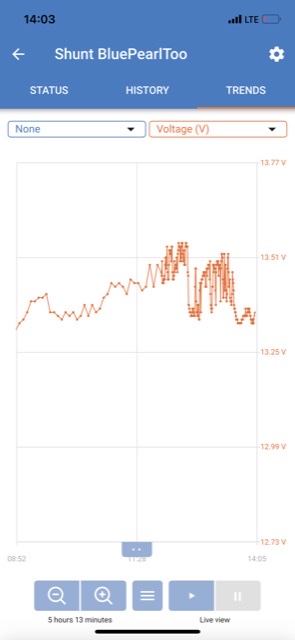

Ik ga het in de gaten houden vandaag (als de zon nog wil gaan schijnen) maar voorlopig heb ik hetzelfde voltage nu (14:00) als vanmorgen 09:00

Terwijl SoC is opgelopen van 10% naar 60% , en als ik geen shunt had gehad had ik met 2 moment opnames , waarbij ik naar het voltage kijk, geen idee of ik nu op 10 of 60% SoC zit ?


www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 14 okt 2022 18:34 #1429994

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 27110
Nee, de SOC weet je inderdaad niet exact. Maar toch varieerd de apanning in rust steeds ergens tusen de 12,2 en 13,5 á 13,6 volt ( in mijn geval). Dat is een traject van 1,3-1,4 volt. Daar kan je prima een indicatie aan verbinden.
Ik vind dat dat met een schaal lengte van 130 mm prima analoog kan, maar ja, dát is de goegemeente niet meer gewend. Het enige dat je even moet doen is een meter ijken op 2V volle schaal en een shuntregelaartje er voor. (TL431)
Ik begrijp ook dat dat geen handels artikel is wat te koop is en niet iedereen kan dat zelf maken, in dat geval is een digitale meter prima.

Bij een delta-V van 1,3 volt vindt ik de grafiek n.l. helemaal niet vlak, het is maar wat je gewend bent uit de techniek.

Dat blauwe kastjes mooi loggen is duidelijk.

Ik ga me komende week lekker verkneukelen aan m'n analoge meter.... ;)
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 14 okt 2022 20:12 #1430008

Calidris schreef :
Ik ga me komende week lekker verkneukelen aan m'n analoge meter.... ;)
Het leven is zo simpel soms ;)
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 08:17 #1430052

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13414
Nachtvlinder schreef :
Belachelijk maar.... Merk op het spanningsverschil bij 200 tussen 90% en 50% SOC in deze tabel 0,069 Volt.
You will have to take my last can of fossil fuel from my cold, dead hands ;-)
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 08:22 #1430054

Da’s een andere accu hé!? Metingen zijn opgezet om invloed van temperatuur op OCV aan te tonen. Metingen zijn herhaald voor 8 verschillende accu’s.

Je mag de tabel eigenlijk alleen “horizontaal lezen” ;)
Laatst bewerkt: 15 okt 2022 08:32 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 10:04 #1430061

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13414
Nachtvlinder schreef :
Da’s een andere accu hé!? Metingen zijn opgezet om invloed van temperatuur op OCV aan te tonen. Metingen zijn herhaald voor 8 verschillende accu’s.

Je mag de tabel eigenlijk alleen “horizontaal lezen” ;)

Het zijn inderdaad wel weinig samples. Maar ik verwacht ook al maak je er een paar honderd samples van je niet significant andere resultaten krijgt. Maar zo'n galvanometer waar je de SOC mee afleest is wél heel stoer en indrukwekkend.
You will have to take my last can of fossil fuel from my cold, dead hands ;-)
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 10:05 #1430062

Eens
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 10:16 #1430066

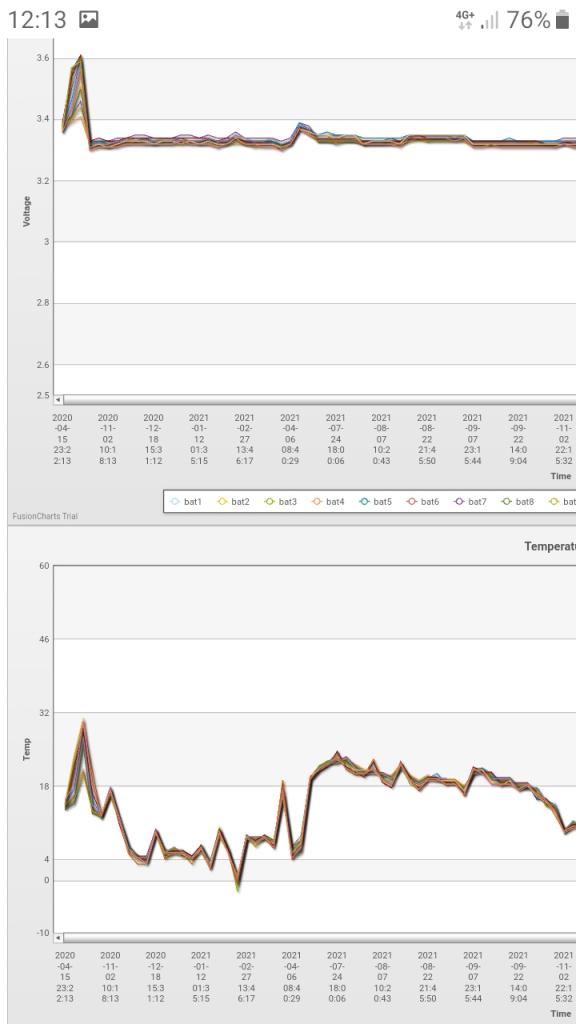

Logging van o.a. verleden jaar.
Eind november gaat de temperatuur flink naar beneden, maar eigenlijk zie je geen verschillen in de celspanningen.

Dus temperatuurinvloed nihil zou ik zeggen.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Laatst bewerkt: 15 okt 2022 10:17 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 14:01 #1430120

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 27110
3Noreen schreef :
Maar zo'n galvanometer waar je de SOC mee afleest is wél heel stoer en indrukwekkend.

Ja, mooi, hé. :laugh: ;) gewoon omdat het kán (bij benadering ;) )

Het is wel een echte spanband meter!
Helaas is die niet 101% lineair :( Je kan ook niet alles hebben, maar de wel indicatief.
ZF informatie kanaal Telegram: t.me/zeilersforum
Laatst bewerkt: 15 okt 2022 14:14 door Calidris.
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 14:48 #1430139

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4335
Peper schreef :
Dan moeten ze ook een gelijke temperatuur hebben, want de spanning is temperatuur afhankelijk en de temperatuur heeft een grote invloed op de celspanning.
Groeten, Peper.

daar heb je natuurlijk gelijk in, de meeste akku's hebben tijdens het laden 1 cel op de noordpool en de andere cel in death valley ;)
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Laatst bewerkt: 15 okt 2022 14:48 door ReneK.
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 16:09 #1430165

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13414
You will have to take my last can of fossil fuel from my cold, dead hands ;-)
Alleen ingelogde leden kunnen reageren.

LiFePo4 accumonitor 15 okt 2022 16:36 #1430175

  • AdB
  • AdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3672
3Noreen schreef :

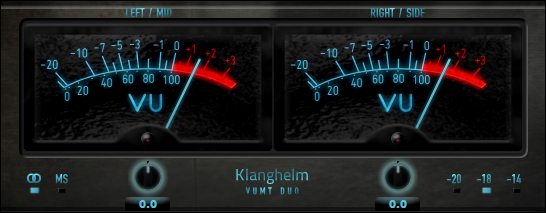

Grappig, die plug-in heb ik ook.

On topic maar weer.

A
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.
