Onderwerp: MOB knop opnemen in N2k netwerk

MOB knop opnemen in N2k netwerk 23 aug 2018 22:36 #971592

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17789
Tot voor kort had ik een oude Shipmate GPS bij de kaartentafel met een identieke slave unit in de console buiten. Beiden waren voorzien van een rode MOB-knop. Als je die indrukte werd de positie opgeslagen en schakelde de GSP over in een navigatiemodus die je terugbracht bij de opgeslagen positie. Een prima voorziening die van levensbelang kan zijn als er daadwerkelijk iemand overboord gaat. Het was zelfs mogelijk om nog een externe MOB-knop aan te sluiten, maar dat was bij mij niet nodig omdat de slave-unit al buiten zat.

Maar de GPS en zijn antenne werden wat oud en zijn inmiddels vervangen door een moderne Raymarine e7 plotter bij de kaartentafel. Deze is geïntegreerd in het Seatalk NG / NMEA2000 boordnetwerk. Ook de plotter heeft een MOB functie, maar die zit zoals gezegd binnen. Het is erg onwaarschijnlijk dat ik of een andere opvarende (als die er al is) in geval van een MOB naar binnen zal gaan om op dat knopje te drukken. Het zou veel beter zijn als ik net als voorheen op de console een MOB-knop zou hebben. Wat mij betreft gewoon een stevige waterbestendige rode knop die niets anders doet dan de MOB-functie op de plotter te activeren.

Maar nergens in de handleiding van de Raymarine e7 plotter is de mogelijkheid van een externe MOB-knop opgenomen, dat vond met blijkbaar niet nodig. Ik kan wel een fishfinder, camera, radar, thermische camera, audio-installatie en nog veel meer aansluiten op dat ding, maar geen knop.

Nu zou een externe MOB-knop voor de plotter ook niet nodig zijn als het mogelijk was om zo'n voorziening los in het N2k netwerk op te nemen. Dus een knop die via een dropcable op de backbone is aan te sluiten en die een "MOB" PGN verstuurd als je er op drukt. Maar zo'n knop lijkt niet te bestaan. Sterker nog, ik kan niet eens vinden of er wel een MOB PGN bestaat, laat staan of de plotter dat begrijpt.

Kunnen jullie mij helpen:
1. klopt het dat het op de Raymarine e7 plotter niet mogelijk is om de MOB functie met een externe knop te activeren?
2. weet iemand of er een "MOB" PGN bestaat voor N2k / Seatalk NG?
3. weet iemand of er een N2k MOB-knop bestaat?
4. Als het antwoord op 2. ja is en 3. nee, zou het mogelijk zijn om zelf zoiets te maken?
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 23 aug 2018 22:38 door ilCigno.
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 00:11 #971598

  • Hans V
  • Hans V's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4288
Geen antwoord op je vragen, maar wat heb je buiten aan plotter/display/tablet o.i.d?

Zit daar geen MOB functie op?
Dufour 405 GL

www.sailasailing.nl
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 00:47 #971599

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4347
zou moeten kunnen denk ik?
de raymarine lifetags geven ook een alarm maar geven ook op de plotter een MOB weer waar het alarm af gegaan is , dus zou je haast denken dat er ook over het seatalk netwerk eoa code verstuurd wordt naar de plotter ?

btw, waar heb je dat mooie knopje gevonden ? , ik zoek deze nog
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 00:57 #971600

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4347

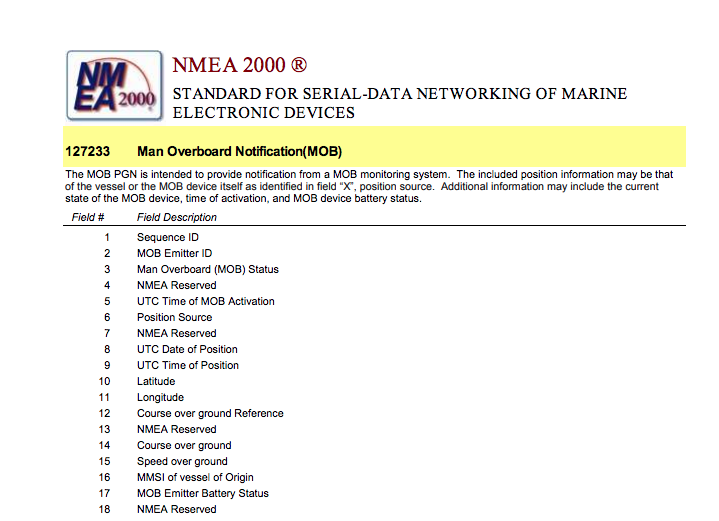

dit ?


www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 06:15 #971608

Ja, daarmee moet het kunnen. Actieve knop (microcontroller met schakelaar) die de positie leest vanaf de can-bus, en bij indrukken daarmee een mobbericht genereert.
Niet zo moeilijk, maar kost wel wat tijd.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 07:02 #971626

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17789
Hans V schreef :
Geen antwoord op je vragen, maar wat heb je buiten aan plotter/display/tablet o.i.d? Zit daar geen MOB functie op?
Buiten gebruik ik een iPad met iSailor erop. Daar zit wel een MOB functie in, maar die is naar mijn mening volkomen onbruikbaar: je moet echt weten waar het zit, te klein, twee of meer handelingen nodig etc. In een panieksituatie, zeker bij slecht weer gaat dat echt niet werken.

Ik wil graag iets wat voor iedereen volkomen duidelijk is en zonder omhaal gewoon werkt.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 07:13 #971633

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16410
Ik wil graag iets wat voor iedereen volkomen duidelijk is en zonder omhaal gewoon werkt.
Vind ik wel een terechte opmerking/idee. Ikzelf, maar ook anderen hier aan boord zouden eerst even de leesbril moeten zoeken voor die knop op de plotter laat staan nog vinden ook :lol:
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 07:17 #971635

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17789
ReneK schreef :
dit ?

Hé dat is al iets, dank je. Maar ook veel ingewikkelder dan ik dacht, je moet meer doen dan alleen een MOB status op de bus slingeren. Weet iemand hoe je dit zou kunnen maken?
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 07:22 #971637

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17789
@ReneK: zo'n waterdichte RVS knop met LED ring is bij veel aanbieders te koop, bij Conrad bijvoorbeeld maar ook bij Ali en Amazon bijvoorbeeld.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 07:58 #971651

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3415
ilCigno schreef :
Hé dat is al iets, dank je. Maar ook veel ingewikkelder dan ik dacht, je moet meer doen dan alleen een MOB status op de bus slingeren. Weet iemand hoe je dit zou kunnen maken?

Hier staat meer documentatie:
www.nmea.org/Assets/20130906%2...7233%20amendment.pdf

Het heeft een statusveld waar je kan kiezen voor “Manual on-board MOB Button Activation”. Veel andere velden, waaronder de positie zijn optioneel.
Laatst bewerkt: 24 aug 2018 08:00 door Menno.
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 08:44 #971655

  • Sprokkie
  • Sprokkie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3283
zou ook even onderzoeker of je plotter die pgn wel ondersteund.
zo wil ik de pgn voor binary switch bank status en binairy switch bank control gebruiken maar mijn plotter en mijn losse displays ondersteunen die pgn niet.

tussen de 2 arduino's werkt het perfect, maar ik wil dingen aan en uti kunnen zetten van af de plotter.
Een Pi met sgnal K is geen oplossing ik heb bij de stuurstand geen bediening voor de PI.

in de manual van je ploter of display staat meestal wel een lijst van ondersteunde pgn's
Mensen zeggen wel eens dat ik troep verzamel; ik noem mezelf liever een industrieel-amateur-archeoloog die probeert waardevolle artefacten te behouden.
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 11:48 #971729

  • FMJ
  • FMJ's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5183
Met een knop en een Arduino gaat het dus kunnen. Meen me wel te herinneren dat je voor N2K een speciale Arduino nodig hebt.

Maar wellicht is dit wel een leuk gat in de markt voor Shipmodul oid. Die hebben een N2K-licentie en kunnen dan mooi een product dat gebruik maakt van die duur gekochte informatie toevoegen aan het assortiment. Of een functie aan hun multiplexer gelijk aan hoe je vroeger een knop aan de NMEA-Seatalk omzetter of Nexusserver kon aansluiten.

Overigens zou ik wel sterk overwegen om een knop met een klepje te nemen. Ter voorkoming van ongewenst indrukken..
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 11:55 #971730

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16410
Overigens zou ik wel sterk overwegen om een knop met een klepje te nemen. Ter voorkoming van ongewenst indrukken..
Dan wis je de MOB toch weer of gaat deze registratie verder via de dsc marifoon?
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 12:48 #971744

  • FMJ
  • FMJ's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5183
Als in zo’n knop zou hebben zou ik graag willen dat die ook een DSC-alarm uitzendt en een AIS-MOB aanmaakt ja. Of dat technisch (al) kan en gebeurt geen idee.
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 13:01 #971748

  • Sprokkie
  • Sprokkie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3283
FMJ schreef :
Met een knop en een Arduino gaat het dus kunnen. Meen me wel te herinneren dat je voor N2K een speciale Arduino nodig hebt.

Niet alle arduino's hebben een can controller aan boord.
heb hier een due en een teensy die hebben dat wel.

Bljft de vraag of je plotter de desbetreffende pgn snapt.
Mensen zeggen wel eens dat ik troep verzamel; ik noem mezelf liever een industrieel-amateur-archeoloog die probeert waardevolle artefacten te behouden.
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 13:10 #971749

Leuk en vrij eenvoudig om dit de RPi en een PiCAN2 board te implementeren, deze PGN - mooi winterprojectje. Alle hardware is al aanwezig; druktoets dient dan een GPIO pen te triggeren - fail-safe uiteraard dus normally closed ;)

Je dient dan wel zeker te weten dat je plotter dit bericht ondersteunt en er iets mee gaat doen.

@TS: ondersteunt jouw plotter het genereren en/of lezen van deze PGN of werkt deze in isolatie ingeval je lokaal een MOB triggered?
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 13:32 #971757

Als er toch iets gemaakt moet worden, de zin is er ook in NMEA0183 Wel ff wat makkelijker te gebruiken (the good old stuff)
Helaas raymarine site wil momenteel niet lekker draaien hij is voor mij onbereikbaar voor de manual....504 gateway timeout
Bijvoorbeeld de actisence NGW vertaald de MOB zin ook al niet van NMEA2000 en 0183 en vice versa.
Nu maar hopen dat die e7 het wel ondersteund.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 14:04 #971769

Helaas...

Heb de specs van de E7 en de B&G Zeus plotters bekeken: beide plotters verzenden noch ontvangen PGN 127233. Zelfde geldt voor de NMEA0183 MOB scentence.

Als je plotter geen extern MOB contact heeft, zul je het MOB alarm dus op de plotter moeten aktiveren.

Je zou kunnen tweaken door de RPi een MOB waypoint aan te laten maken/broadcasten, maar dan dien je tevens te zorgen dat deze geactiveerd wordt. Daarbij is dit, in ieder geval voor de B&G plotter, niet hetzelfde als de MOB functie te aktiveren. De MOB functie zoomt bijvoorbeeld sterk in en heeft een gereserveerd icoon. Met waypoints gaan tweaken is wss ook merkafhankelijk en dus niet robuust genoeg.

Jammer!
Laatst bewerkt: 24 aug 2018 14:06 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 14:10 #971774

  • Bram6
  • Bram6's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1373
Timo,
Je kan op je tablet een app van raymarine installeren.
Dan heb je de bediening van je e7 via wifi op je tablet.
Zo heb je buiten op je tablet de MOB knop.
Niet wat je zoekt, maar is misschien een optie?
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 14:14 #971775

  • Sprokkie
  • Sprokkie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3283
Nachtvlinder schreef :
Helaas...

Heb de specs van de E7 en de B&G Zeus plotters bekeken: beide plotters verzenden noch ontvangen PGN 127233. Zelfde geldt voor de NMEA0183 MOB scentence.

Als je plotter geen extern MOB contact heeft, zul je het MOB alarm dus op de plotter moeten aktiveren.

Je zou kunnen tweaken door de RPi een MOB waypoint aan te laten maken/broadcasten, maar dan dien je tevens te zorgen dat deze geactiveerd wordt. Daarbij is dit, in ieder geval voor de B&G plotter, niet hetzelfde als de MOB functie te aktiveren. De MOB functie zoomt bijvoorbeeld sterk in en heeft een gereserveerd icoon. Met waypoints gaan tweaken is wss ook merkafhankelijk en dus niet robuust genoeg.

Jammer!
je zou de pgn die vanuit de ais word verzonden bij activering van een ais sart of plb
die wordt hoogst waarschijnlijk wel ondersteund, de moeite waard om even te onderzoeken

een ais static report zou kunnen, hier nog wat leesvoer van pando:
www.panbo.com/ais-sart-plottin...a-2000-ais-problems/
Mensen zeggen wel eens dat ik troep verzamel; ik noem mezelf liever een industrieel-amateur-archeoloog die probeert waardevolle artefacten te behouden.
Laatst bewerkt: 24 aug 2018 14:25 door Sprokkie.
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 15:39 #971812

Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 19:12 #971873

  • Zeewinde
  • Zeewinde's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6085
Grappig......



Vinni
Er valt altijd wel wat te zeiken......
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 24 aug 2018 20:02 #971892

Batterijen, draadloos en niet waterdicht. Al zou je zo’n ding wellicht net om het hoekje van de kajuitingang kunnen hangen met Velcro oid...
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 29 aug 2018 06:15 #973602

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15576
Il Cigno,
Je schrijft dat het niet waarschijnlijk is dat iemand naar binnen gaat om de mob knop te activeren. Heb je een marifoon buiten?

De opmerking die ik kreeg van de kustwacht tijdens een korte evaluatie van de mob bij mij in de buurt was dat ik als eerste een mayday had moeten verzenden. Om zo geen tijd verloren te laten gaan bij uitruk van knrm. Het mee pakken van de mob knop lijkt me de volgende logische stap.
Alleen ingelogde leden kunnen reageren.

MOB knop opnemen in N2k netwerk 29 aug 2018 06:45 #973612

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3990
Gevonden op het web.

Raymarine e7 User Reference: Using Man Overboard (mob) Functions


Geen idee of het werkt maar is te proberen.

Activating the man overboard (MOB) alarm1.
Press and hold the WPTS / MOB button for 3 seconds.


Cancelling the man overboard (MOB) alarm.
Select OK on the MOB alarm dialog.The MOB alarm remains active.2.
To cancel the alarm, press and hold the WPTS / MOB buttonfor
Alleen ingelogde leden kunnen reageren.
