Onderwerp: Defender 27 opknappen

Defender 27 opknappen 09 apr 2017 13:50 #824692

je hoeft niet te reageren hoor..
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 09 apr 2017 13:52 #824693

Ah, dus je gooit er een los statement in waarvan je liever niet hebt dat daar op gereageerd wordt?
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 09 apr 2017 14:06 #824695

joh chill, ik plaag maar een beetje. ;)
als je wil maak maar een draadje en ik ga met alle plezier eindeloos reageren op jou m.i. onbegrijpelijke voorliefde van de nmea2k.
wat nu al zeker is dat we mekaar niet gaan overtuigen.
"Let's agree to disagree."
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 09 apr 2017 14:08 door Account op verzoek verwijderd 13.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 09 apr 2017 14:10 #824696

DICER schreef :
Bedankt Pixies, ik ga het allemaal eens wat beter bekijken. ...

Hoewel ik denk dat de compressie op die plek wel mee valt (immers boot vaart hier al 40 jaar mee rond) en geen scheuren/cracks te zien rond de wantputtingen en/of bij de ingelamineerde bevestiging op de romp.

Toch kijken voor een oplossing, ik denk nl dat de boot er wel veel stijver door wordt.

Mooie gelegenheid
om een toch al sterke Defender
zo mogelijk toch nog te verbeteren
met een versterkte mastondersteuning.

Johan
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 09 apr 2017 14:14 #824697

roozeboos schreef :
"Let's agree to disagree."

ok
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 09 apr 2017 18:39 #824751

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Ik denk dat ik er wel uit ben, het is nl zo dat het schot van het voorste bed helemaal vast zit gelamineerd en daar vlak achter ( paar cm) zit de gelamineerde watertank dus dat zijn al 3 "schotten" ( weliswaar niet helemaal tot aan bovenzijde kajuit) naast elkaar op de plek waar de verstaging aangrijpt op de romp.
Dit te samen met het feit dat er geen cracks oid te zien zijn bij aangrijpingspunt en wantputting
heeft me gerust gesteld.
Wel ga ik nog steeds een oplossing zoeken om de compressie tussen de sb en bb wantputting op te vangen.
Gewoon omdat het kan :-)
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 09 apr 2017 20:29 #824781

  • Airgead
  • Airgead's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2773
@ Dicer: wist je dat je vaak juist tijdens het posten van foto's de beste ideeen krijgt? :laugh:
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 10 apr 2017 02:59 #824798

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Ha !! Klopt !! :laugh:
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 10 apr 2017 19:47 #825021

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Bezig geweest om mallen te maken voor de schotten van het keukenblok, en nu voor het "echie" :)
Eerder een keukenblok getekend zoals het ongeveer moet worden, maar nu met de goede maten en niet ongeveer.

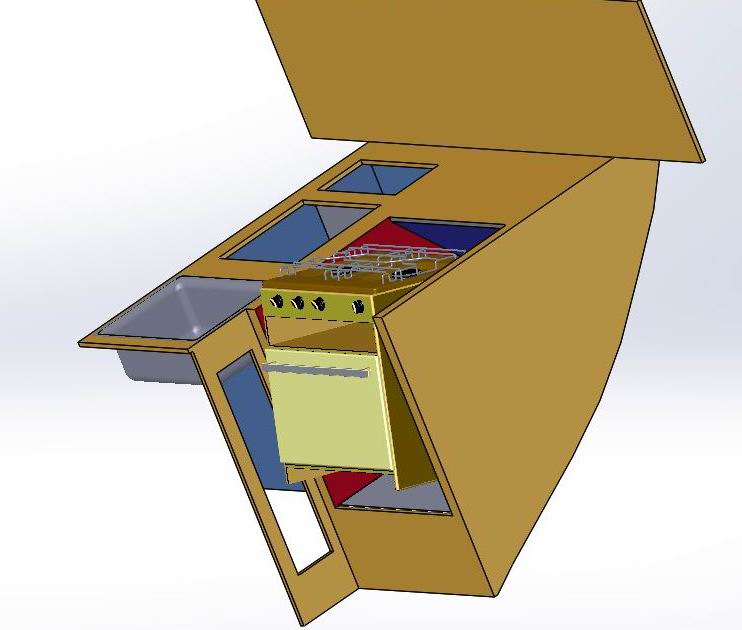

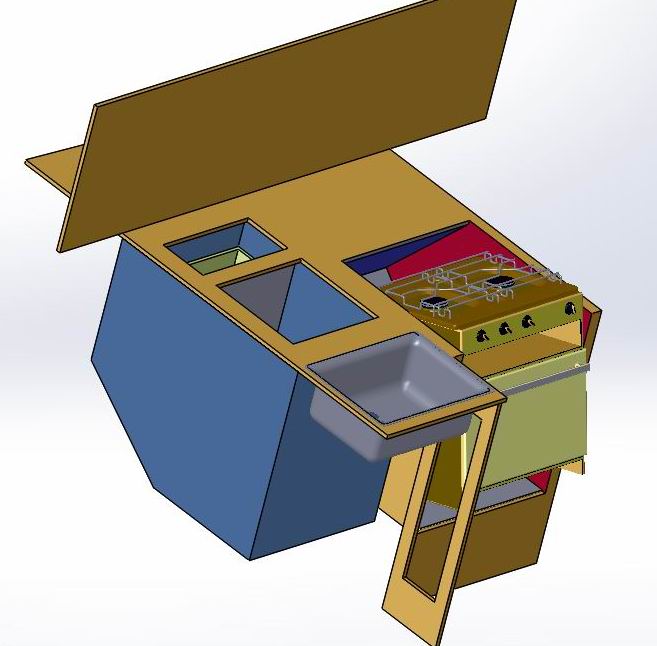

Eerste ontwerp ( al eerder in dit topic geplaatst )



Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 10 apr 2017 19:51 #825022

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

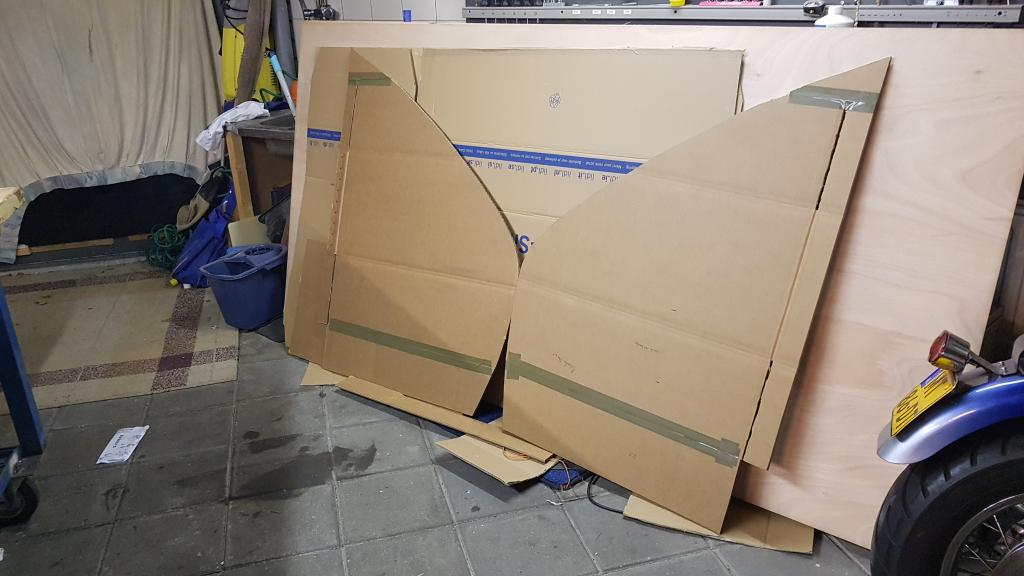

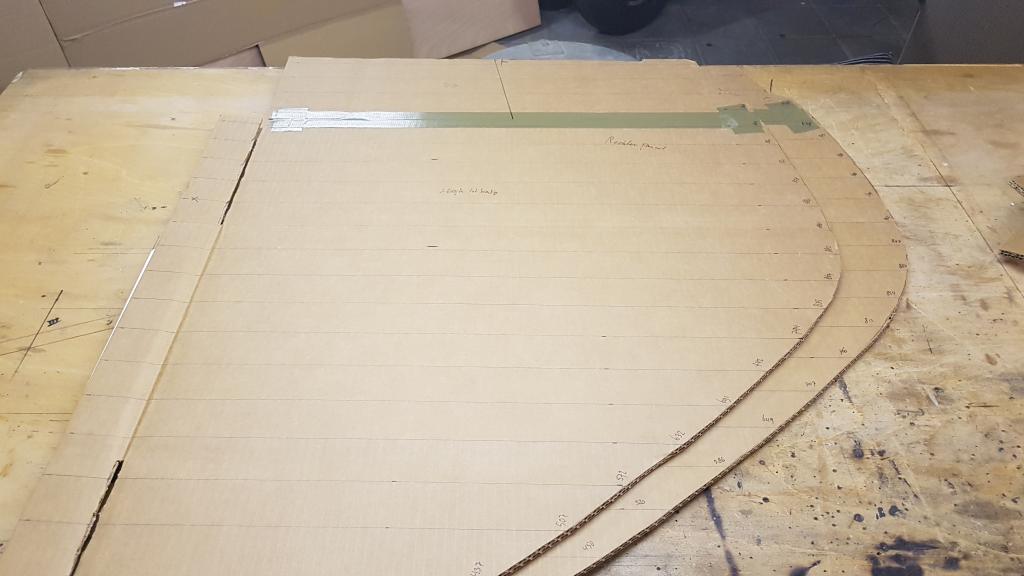

De mallen ...

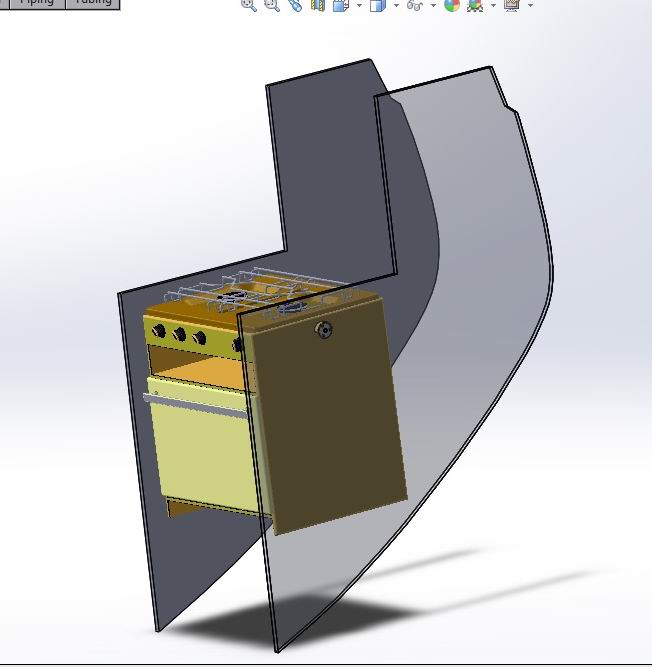

En de eerste tekening met de goede maten, schotten aan de bovenkant gaan nog wijzigen, hier moeten kastjes komen, doorlopend over de hele zijkant.



Morgen weer verder :)
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Laatst bewerkt: 10 apr 2017 19:53 door DICER.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 17 apr 2017 19:16 #827000

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Inmiddels verder met het interieur, mallen gemaakt, nagemeten, aangepast, nagemeten enz. :laugh:
maar goed, heb nu de meeste maten en ook goed.........denk ik :laugh:

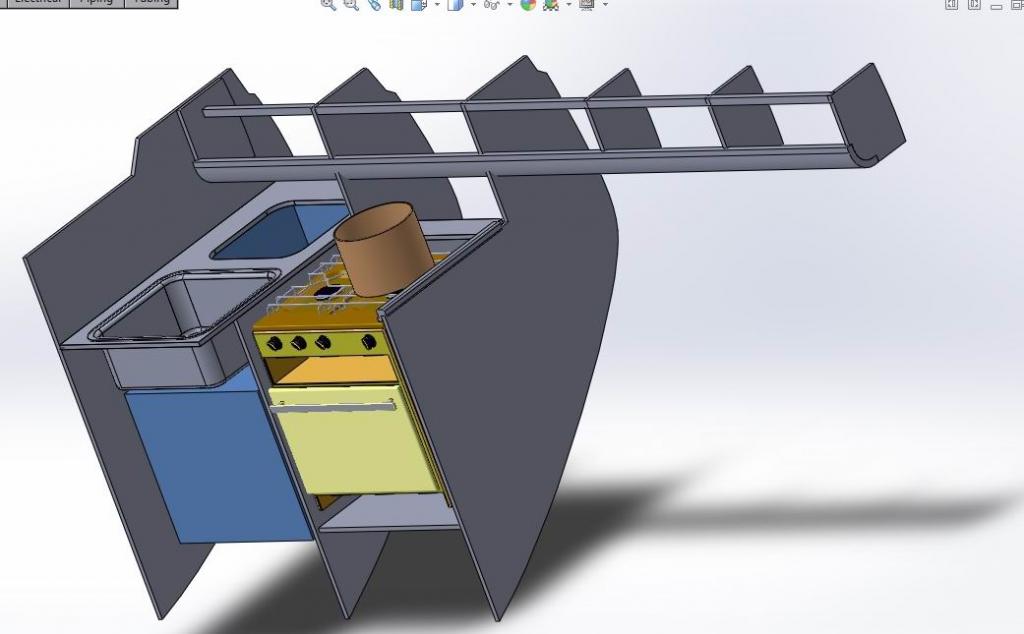

En natuurlijk gelijk de maten vertaald in een getekend model...




Het verfijnen komt bij het inbouwen, zoals voorkant (onderlijst) kastjes. en de juiste vorm van het keukenblad.

O ja, maar even alvast een pannetje op het vuur gezet. :laugh:
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Laatst bewerkt: 17 apr 2017 20:07 door DICER.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 17 apr 2017 19:23 #827005

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Vanmiddag bij de boot geweest.

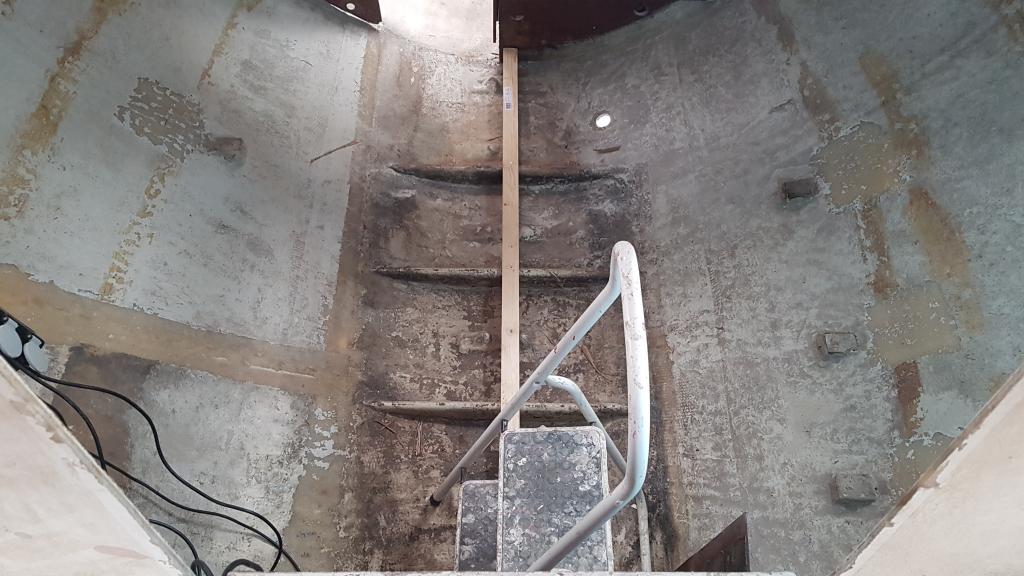

Eerst een"backbone" gemaakt, een nullijn waaruit ik alles uitmeet, best lastig als alles, letterlijk alles scheef is, geen centimeters, maar daarom niet minder lastig, geloof dat hij nu goed zit.


Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 17 apr 2017 19:29 #827007

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

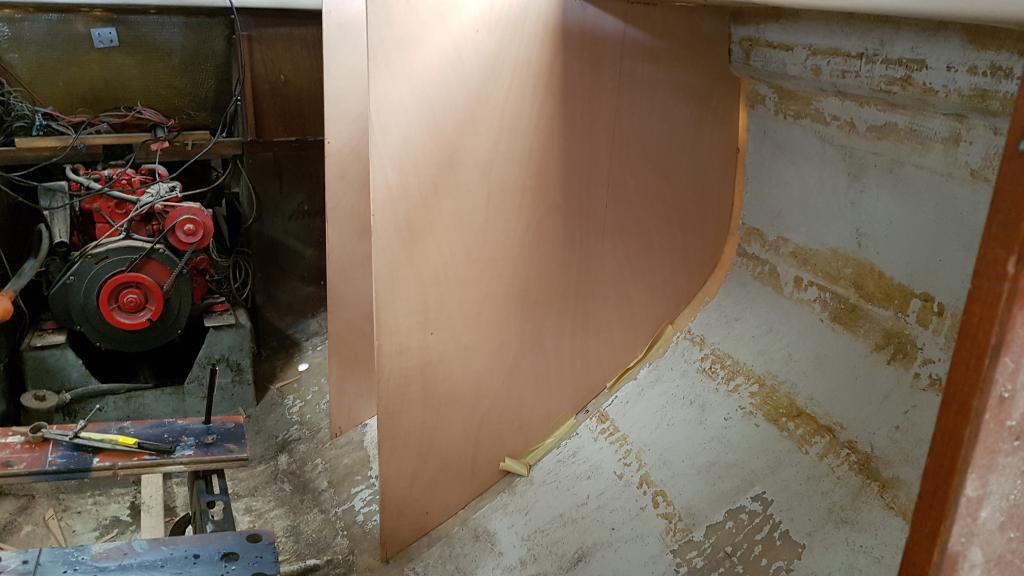

Daarna wilde ik de schotten van de keuken pas maken ( waar het fornuis tussen komt te hangen)
en de contourmallen voor de tussenschotten van de kastjes snijden uit karton......
Het is bij een schot gebleven, werf ging om 5u dicht :dry:

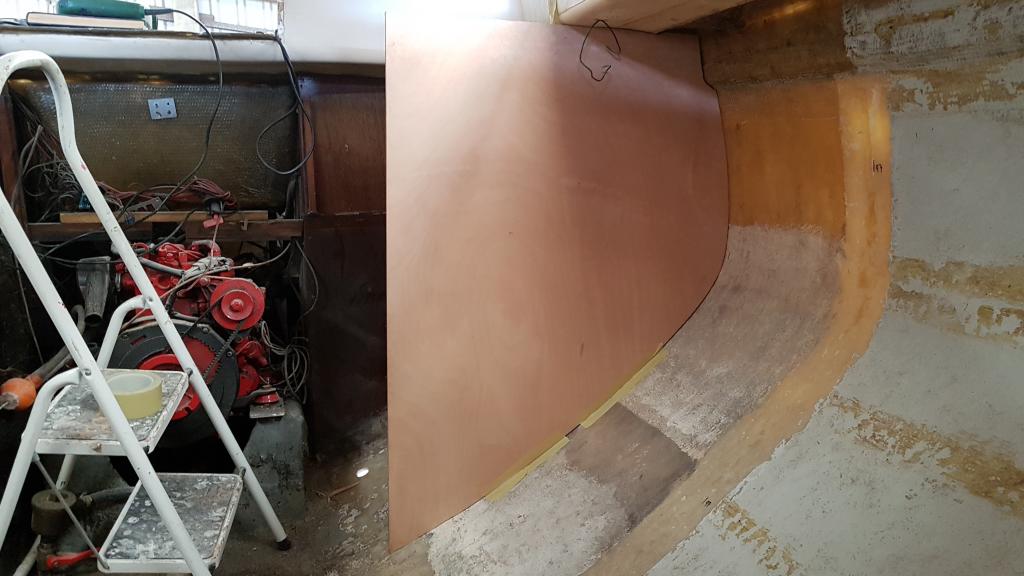

Er moet nog een hap uit voor de aanrecht/fornuis, maar eerst de rest van de schotten, het idee is dan dat ik er een lat langs kan leggen om af te tekenen.

Voor het schot een kaal geschuurde band, hier stond het oude schot/ komt het nieuwe.
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Laatst bewerkt: 17 apr 2017 19:30 door DICER.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 17 apr 2017 19:36 #827008

komt schot in!
5 uur moet je wegwezen? lastig als je net de smaak te pakken hebt.
geen sponsor alhier
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 17 apr 2017 19:37 #827009

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Was alleen vandaag ;) normaal in de zomer tot 9u.
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 18 apr 2017 19:40 #827316

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Vandaag niet veel "zichtwerk" wel weer een hoop gedaan, vanavond nog de schotten weer verder op maat gemaakt, lijkt allemaal wat omslachtig maar ik wil alles vanuit deze schotten en de hartlijn uitmeten, dat betekend dat de voorlijst van het rechter schot "vertikaal" betekend in het uitmeten, en de "backbone" bb en sb en = horizontaal. vandaar de precisie.





Morgen de mallen voor de tussenschotten voor de kastjes snijden/knippen, en ook voor de banken ( weer een beetje te veel denk ik, maar we zien wel :laugh:
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 19 apr 2017 07:23 #827400

  • tafkaf
  • tafkaf's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 437
DICER schreef :
Morgen de mallen voor de tussenschotten voor de kastjes snijden/knippen, en ook voor de banken ( weer een beetje te veel denk ik, maar we zien wel :laugh:
Netjes hoor dat vers hout erin, ben zeer benieuwd naar de volgende stappen :)
Leader of the universe..!
Semper in faecibus sumus, sole profundum variat
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 19 apr 2017 08:01 #827412

  • ErikSnel
  • ErikSnel's Profielfoto
  • Offline
  • Admin
  • Berichten: 7145
Dennis,

Moet even heel hard nadenken want het is lang geleden, maar nog een mogelijk tip over de wantputtingen:
Bij onze Defender zat destijds het topwant zoals jij op de vorige pagina liet zien, met een stalen stang naar beneden. Maar de 4 wandputtingen voor het hoofdwant hadden geen stalen stang naar beneden, slechts een tussen de schalen ingelamineerde stalen plaat voor elke putting. Aangezien dat geen RVS was, waren die stalen platen geheel weggeroest.
Lijkt me een goed idee om dat bij jouw Defender ook even te checken :)
Team Zeilersforum.nl

“One impossible thing at a time” - Jean Juc Picard

Leukothea, Seahorse, 30m schoener, Defender 27. Friendship 28, Victoire 34 en nu Sigma 41 Star of Earendil
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 19 apr 2017 13:50 #827532

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Bedankt voor de tip Erik !

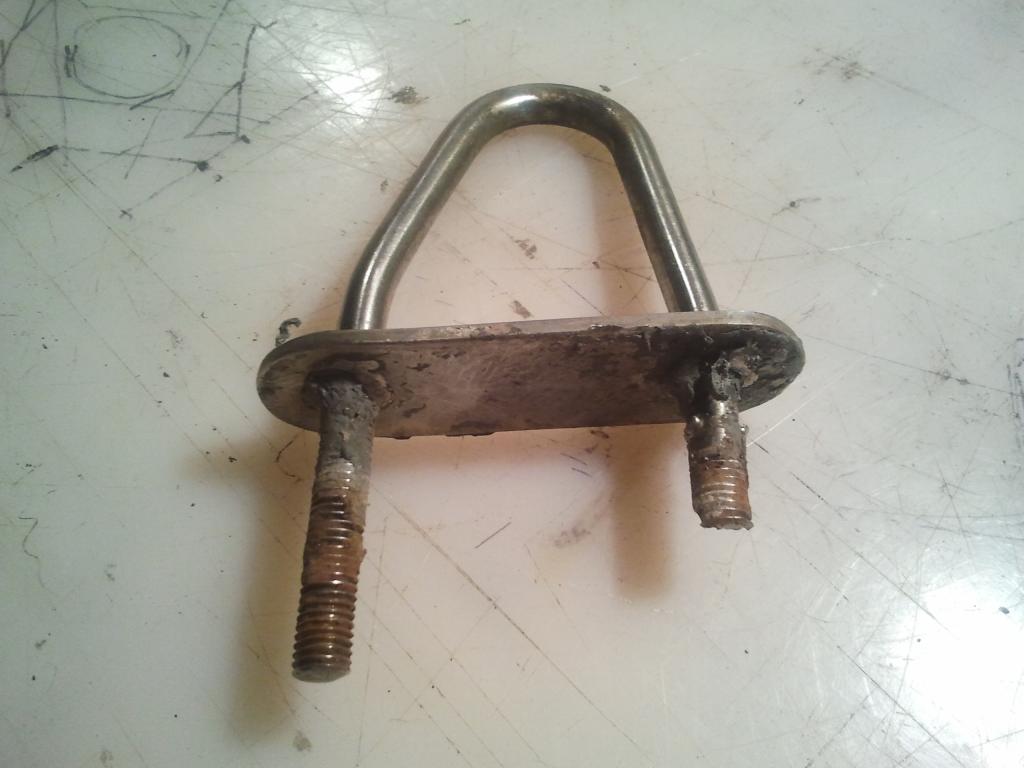

Bij het ontmantelen van het gevaarte.... :) kwamen de wantputtingen er ZEER slecht uit, waar de moeren op de puttings zaten was, op sommige plekken de "bout" behoorlijk aangetast, verroest, omdat er op de rvs bouteinden gewoon stalen moeren waren gedraaid


Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 19 apr 2017 13:52 #827533

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Bij verdere inspectie, en opboren van de gaten ( zwaardere wantputtingen) van 6 naar 10mm kwam er schoon metaal naar boven.
Eerst verbaasd omdat ik niet wist dát er platen in zitten, maar wel die conclusie getrokken.
Nu met jouw tip is het duidelijk, de platen zijn ( waarschijnlijk) niet verrot omdat er schoon metaal mee kwam.

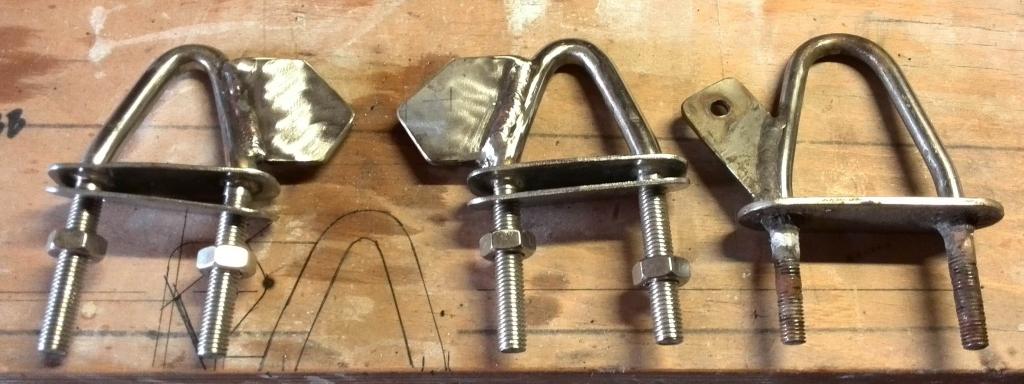

Een paar nieuwe met nieuwe "lip" er aan gelast

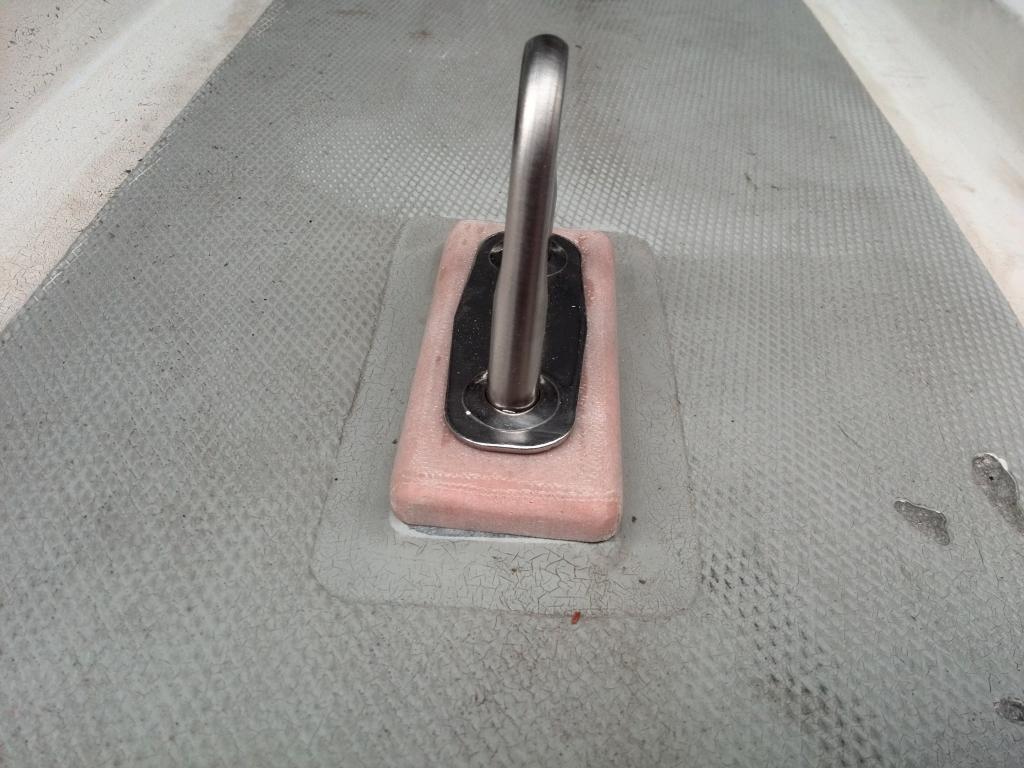

En op hun nieuwe verhoging ivm het kurken dek wat 7 mm in hoogte gaat schelen.

Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 19 apr 2017 14:19 #827543

  • ErikSnel
  • ErikSnel's Profielfoto
  • Offline
  • Admin
  • Berichten: 7145
Ziet er goed uit en fijn dat die stukken tussen het dek ok zijn. Zo zonde als je met die oorzaak je mast overboord zeilt...
Team Zeilersforum.nl

“One impossible thing at a time” - Jean Juc Picard

Leukothea, Seahorse, 30m schoener, Defender 27. Friendship 28, Victoire 34 en nu Sigma 41 Star of Earendil
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 19 apr 2017 15:02 #827557

Geen idee hoe het onderdeks zit, maar waarom zitten de puttingen in het midden van het dek? i=Is het niet handig om het wat te verplaatsen nu je toch zo flink aan het verbouwen bent?
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 19 apr 2017 18:26 #827633

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Misschien wel handig, maar de puttings zitten met een reden op de plekken waar ze zitten, ontworpen/berekend door de architect die hem ontworpen heeft, ook de hele boot is berekend op dit krachtenspel, lijkt me link om hier "met de natte vinger" iets aan te veranderen.

Daarbij komt nog dat als ik ze zou verplaatsen het er niet echt handiger van zou worden, de doorloop naar voren zou met een cm of 10 verbeteren, dat is denk ik te verwaarlozen winst.

Maar evengoed een leuk voorstel, :) alleen om genoemde argumenten denk ik niet uitvoerbaar.
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 19 apr 2017 19:31 #827667

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
@ Eriksnel;

Heb het wel op de checklist gezet, ik ben een lijst aan het maken met dingen die regelmatig gecontroleerd moeten worden, daar komt deze ook op :)
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 22 apr 2017 14:02 #828417

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Weer van alles gedaan (foto's volgen)

En... ipv het fornuis met oventje (is nu te koop) in de tekeningen, hebben we een origo 3000 besteld !

Na de voor en nadelen tegen elkaar afgewogen te hebben is het toch koken op spiritus geworden.
Naast veiligheid scheelt het ook een hoop werk (gasbun maken e.d ) en een hoop ruimte, ik kan nu wel een pannen en besteklade maken :)
