Onderwerp: Norna Biron

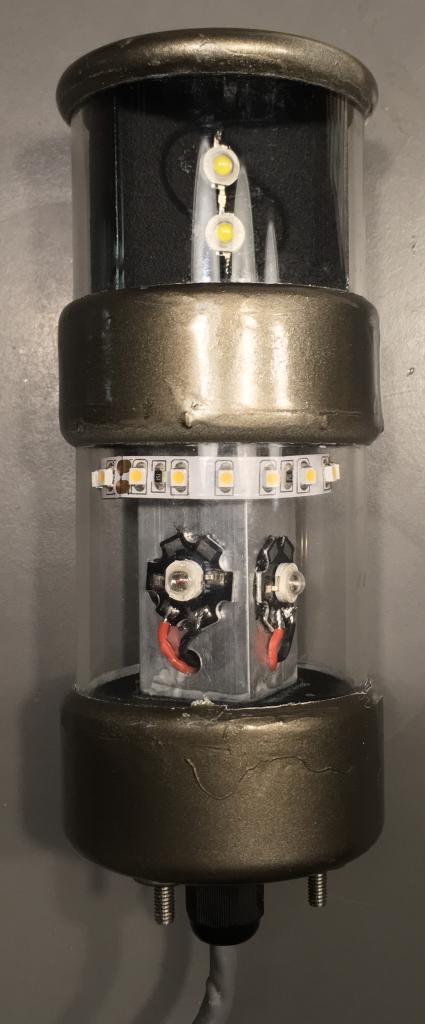

M'n eerste navlights zijn klaar. De moeilijkste in assemblage was de tricolor/anchor/360red want daar zitten veel draden en electronics in:

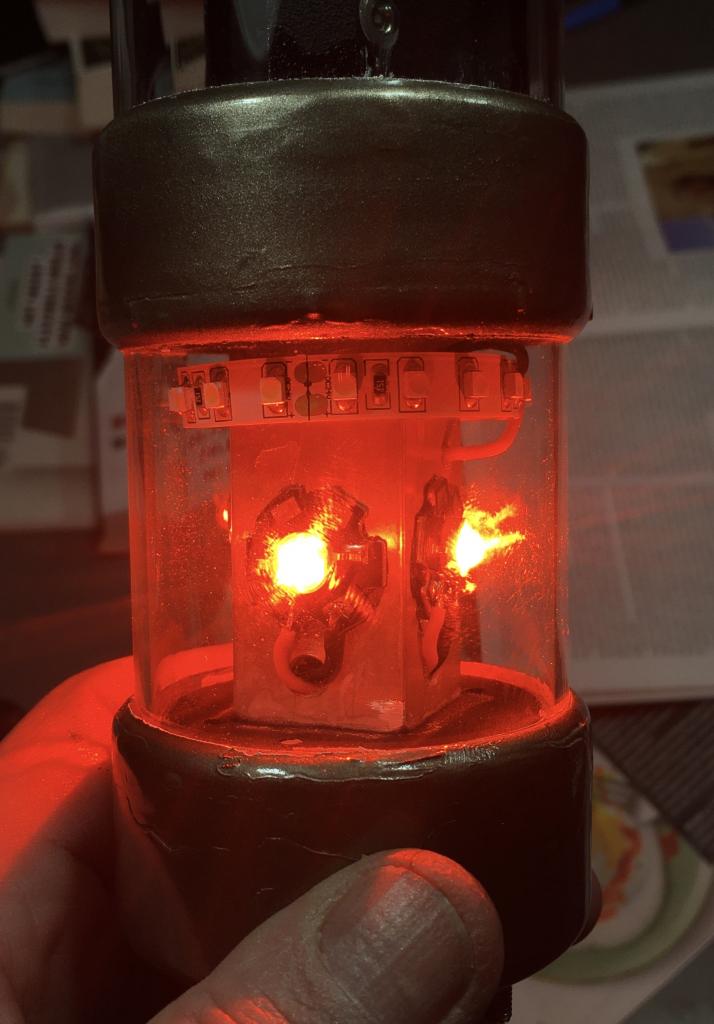

1,5watt: zuinig

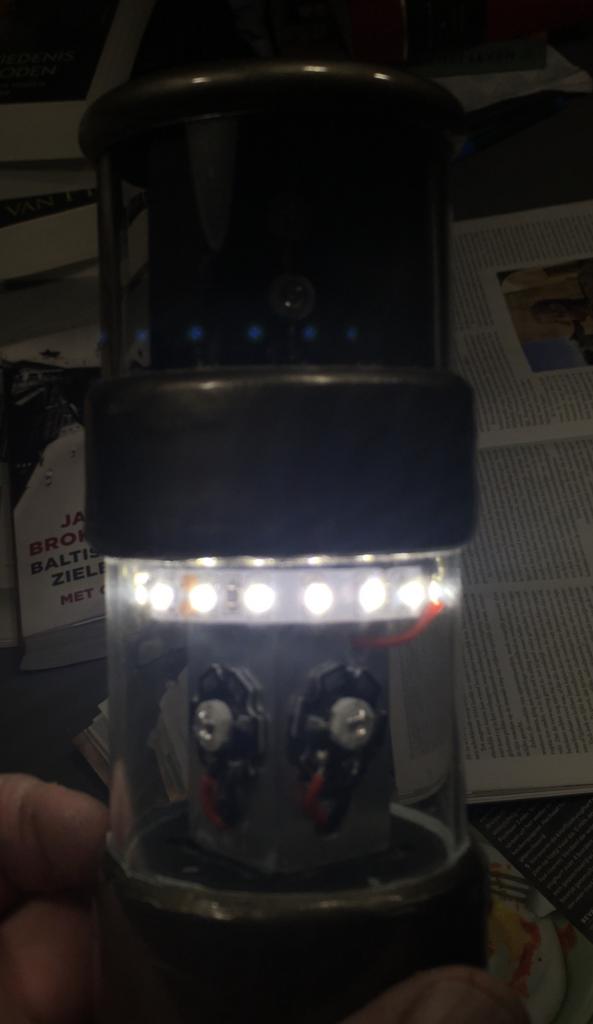

1,5watt

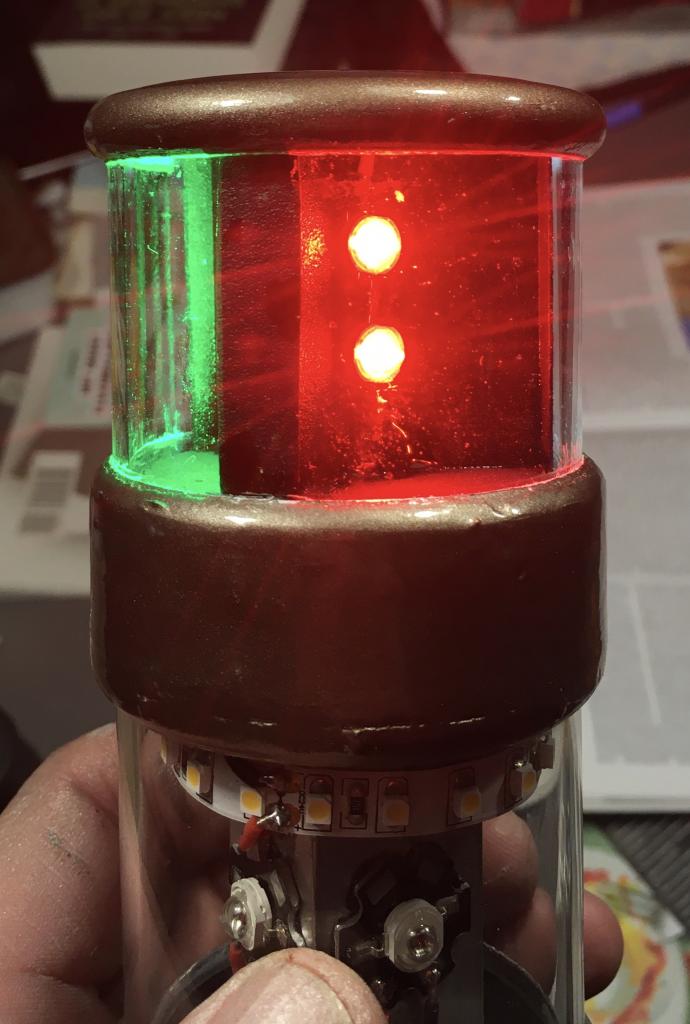

4watt: fel!

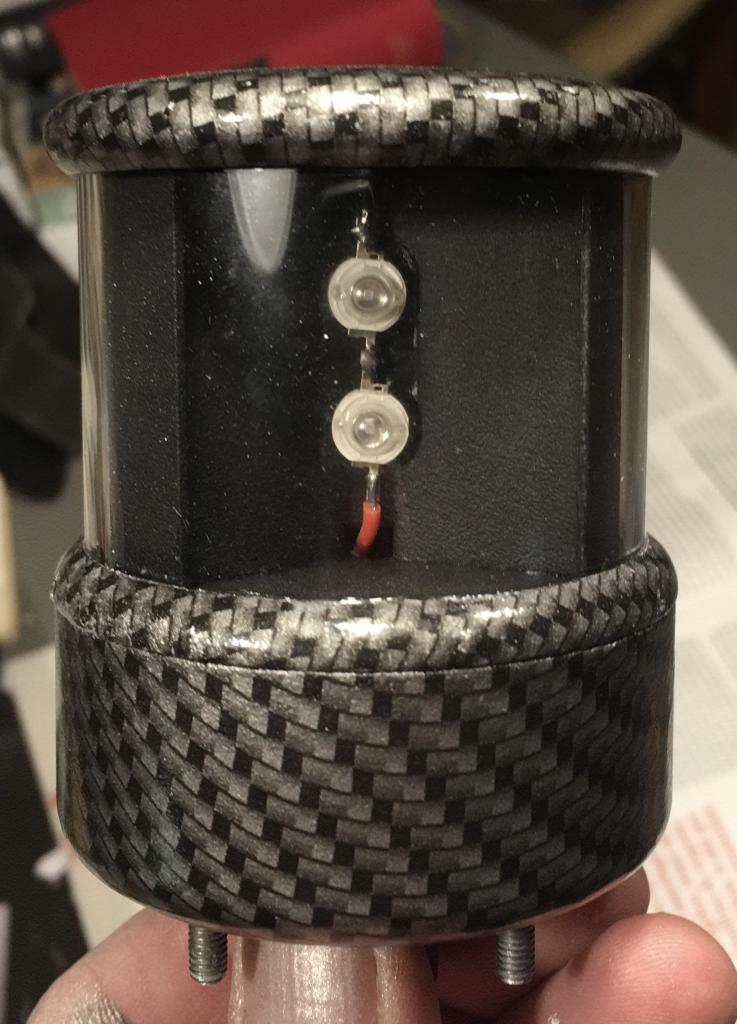

En SB/BB voor op de boeg:

Mooi man! Al weer wat opgeknapt?

knap werk zeg! superfunctioneel een zélfgemaakt is steeds beter! ( beterschap )

Als ik zie hoe sterk die led's door de glaasjes schijnen lijkt het me wel noodzakelijk om er gestructureerd glas in te zetten,bij voorkeur fresnel of zoiets. Misschien perspex of pc frezen met als voorbeeld een echte lamp?Op de huidige manier klopt er vrees ik weing van de juiste hoeken.
Ad

Vlgs mij is de sectorscheiding prima zo.
Mooi ding!

Gepost met de officiële Zeilersforum-app

Sectorscheiding gaat de mist in door:
Scattering in het glas. (daar is iets van zichtbaar, maar ik ben benieuwd of dat 'de meter' haalt). krassen in het glas zijn de hoofdoorzaak van scattering. Hoe harder het glas des te minder krassen en scattering. Is het glas niet perfect van egale dikte, dan ontstaat 'lensvorming' maar of die lensvorming verstrooiing geeft buiten de sectoren... Dat is voorlopig niet te zien. Binnen de sectoren is wel lensvorming te zien, het zijn de strepen met een hogere lichtintensiteit binnen de sector. Zolang zij niet buiten de sector komen, blijft de sectorscheiding goed.
Reflectie van af de delen waar de LED's op zijn gemonteerd. (Mat zwarte verf rekent daar wel mee af).
Het gebruik van fresnel lenzen maakt de scattering nauwelijks minder en kan het zelfs versterken, voor al als dit van de achterzijde gereflecteerd licht is. Reflectie van de achterkant beperken levert minder scattering op en is het beste wat te doen is.
Groeten, buurman Peper.

Mooie lampjes
Ben nog wel nieuwsgierig naar je buizenglassnijavontuur
Het resultaat lijkt goed!

Ik kras de borosilicate buizen in m'n snijdertje op juiste maat, dan zaag ik ze af met diamant schijfje in dremel. Dat geeft het beste resultaat voor mij: reproduceerbaar èn afgewerkte randen. De leverancier wil voor een volgende keer de dingen op 44mm voor mij op maat maken; da's veel prettiger.

Ik had na het vervangen van mijn navigatie-gloeilampen voor led
last van het zien de "puntbron" van de led-lampen.
Werk in het theater en heb dit opgelost door in de binnenkant van
de armaturen kleurenfilters van theaterspots te plaatsen.
Deze;
leefilters.com/lighting/colour-list.html#&cFilter=red
Vooral met kleur 106 en 124(even invoeren rechtsboven) had ik
succes.
Het is een hittebestendige folie die zich heel makkelijk knippen.
Ook maken ze een filter wat het licht wat difuser maakt, geschikt
voor rondschijnend wit.
Misschien heb je er wat aan

A

Hoewel ik het zeer fraai gemaakt vind, heb ik ook niet veel fiducie in de sectorscheidingen en openingshoeken. Zou je daar eens wat van willen laten zien, vergelijkbaar met onze navigatieverlichting test? Ik laat me graag overtuigen!

@AdB: dank. Zal er eens induiken. Ik heb wel al met belichtings-folie geëxperimenteerd maar daar trad teveel verlies bij op.
@ilCigno: m'n lampjes zijn voor m'n eigen gebruik. ik neem daar mijn eigen verantwoordelijkheid voor. Ik weet heel goed wat voor meuk er op de markt is tegen vaak forse prijzen. Ik heb best veel ervaring met led-navlights uit de markt; drie types variërend van ongeveer €80 tot €340 voor een tricouleur. Heb daar steeds kleur; sectorscheiding en openingshoek streng van geëvalueerd. Dit avontuurtje begon met de wens om "rood boven groen" te realiseren: daarbij sector geen rol. Felheid, kleur en openingshoek was daar van belang. Later kwamen de boeg en tricouleur erbij. De "blendes" die de sectorscheiding verzorgen heb ik minutieus op maat geslepen met projectie van het resultaat op witte muur op 4m afstand. Overall ben ik er tevreden mee. voor mezelf..

AdB schreef :
Diffusie is per definitie de sectorscheiding verneuzelen.

Deze lijken erg op die van Sunday. Met wheelmark
www.k2wlights.de/en/maritim/

Gebruik ik zelf al jaren

boarderbas schreef :
Ik schreef, geschikt voor rondschijnend wit..

Verder maar niet dit draadje bevuilen..

A

666 schreef : Die had Ik ook op m'n vorige bootje de Sunday. Prachtige dingen, en goed op al m'n criteria. Maar kostbaar, dus besloot ik zelf te maken.

cool zeg, knap werk!

Zeker!

Gepost met de officiële Zeilersforum-app

AdB schreef :
Vreemd om rood en groene filters te gebruiken voor rondschijnend wit dan....

Ik ben niet erg pietluttig als het op stroomdraadjes aankomt (het werkt immers al jaren), maar een van m'n 4 schakelpanelen, het 12volts paneel voor navigatieapparatuur mocht wel enigszins geordend worden.

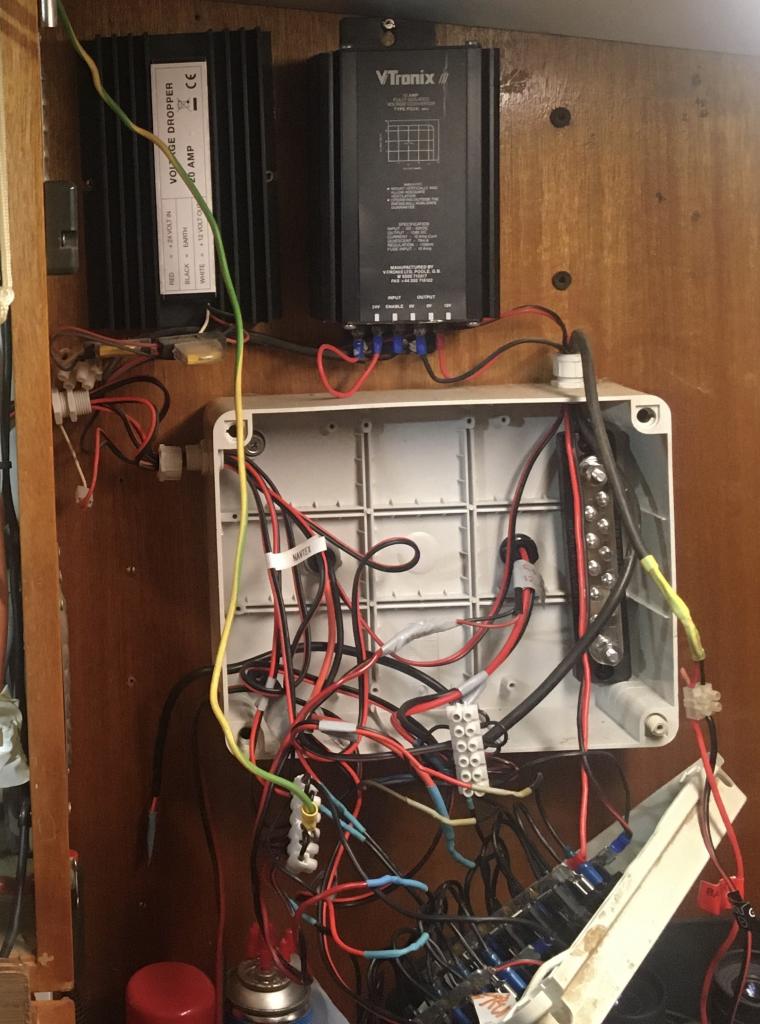

Zo was het (de bus-bar zat er nog niet in, die zal ik gaan monteren):

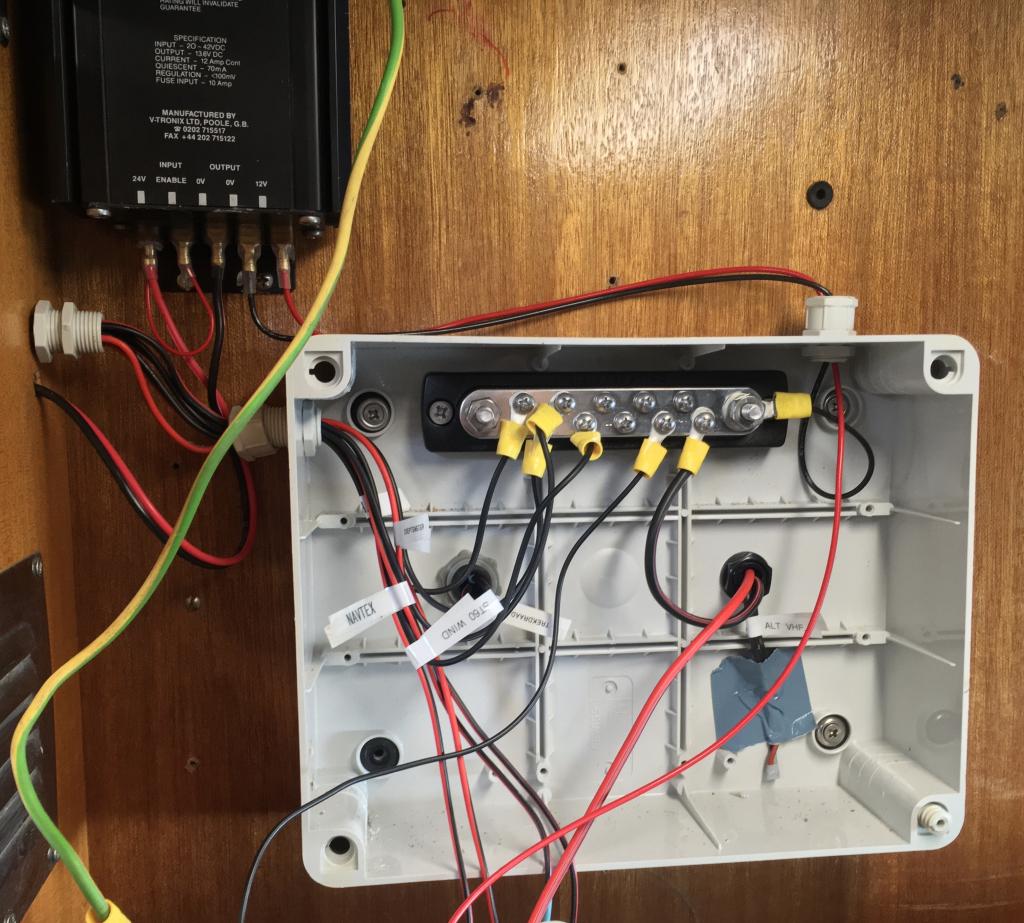

En zo is het geworden:

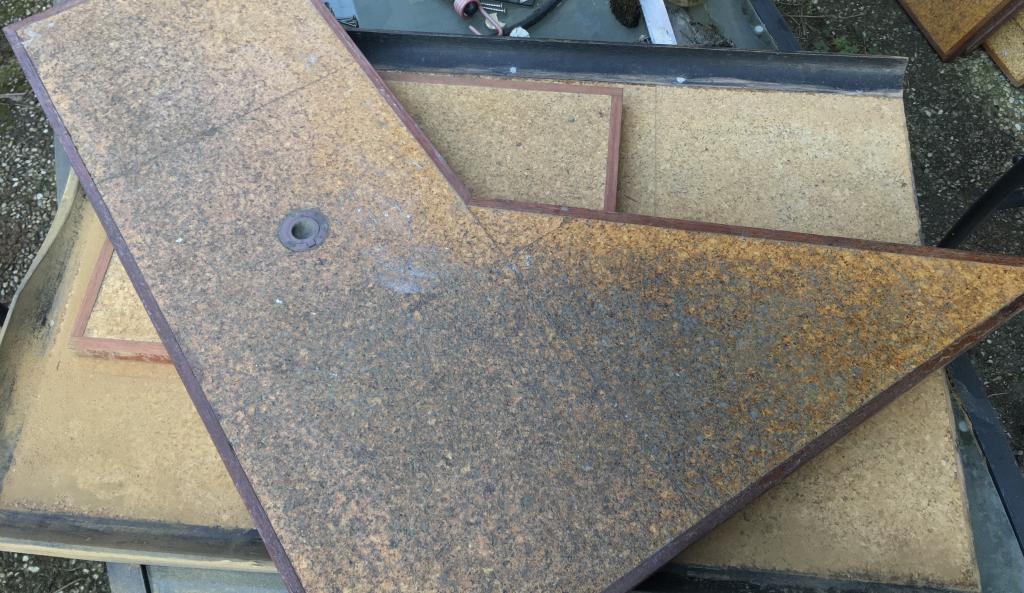

En: ik heb een stuk of 20 vloerdelen in de boot liggen. Alle met kurk. De meest belopen delen zijn aan een opknapbeurt toe.
Heb er nu 8-tal thuis om op te schuren en een een dure "white-wash" vloercoating te zetten:

Ziet er goed uit Sunday. Waar koop je die witte tape waar je de naam van de draadjes op kunt noteren?

jerry schreef :
Dymo rhino bv de 5200 kopen

Ik heb ook zo'n lettertangding maar die labels neigen toch wel naar loslaten
Ik plak ze met de lijmzijde op elkaar misschien anders plakken dan?

holtere schreef :
Klopt , ik gebruik alleen nog de krimpkous .

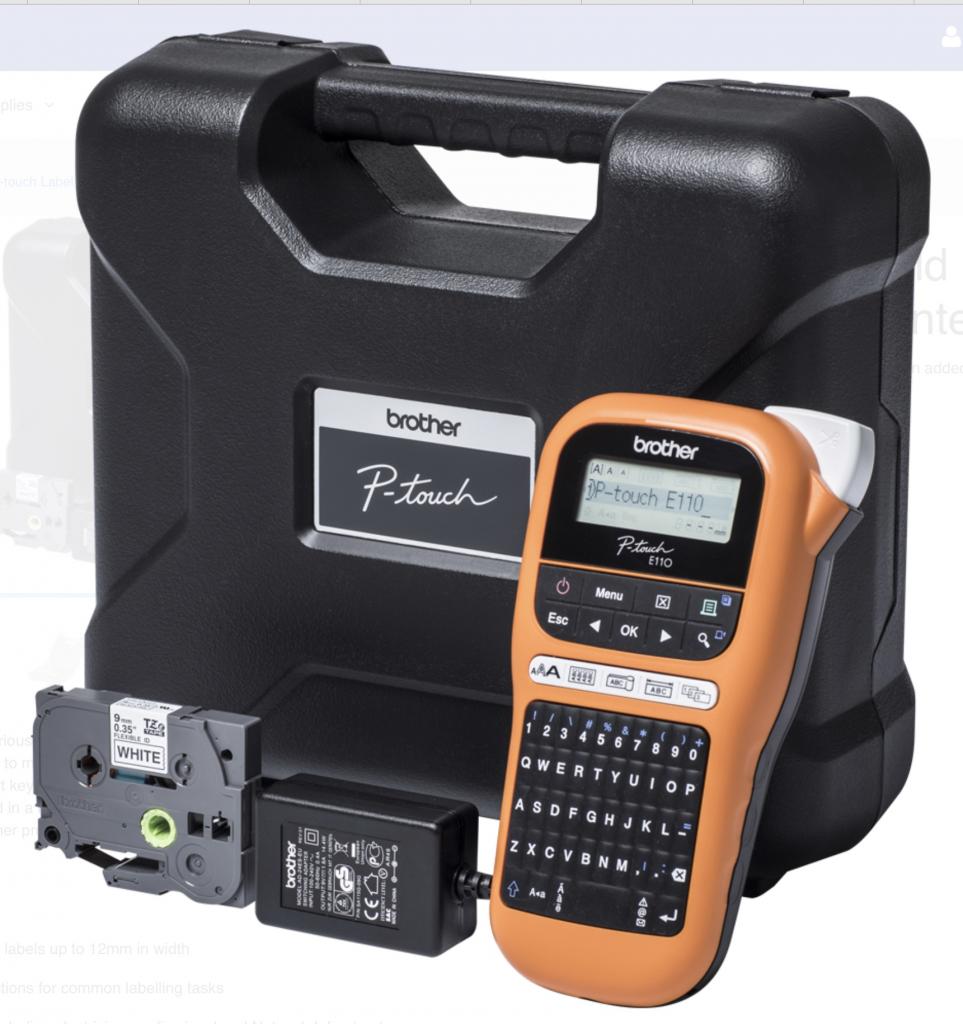

Heb deze brother printer. Diverse kleuren tape; geel voor diesel; rood / blauw voor water, wit / zwart voor divers.

Ik heb een Dymo en plak de labels net als op de foto van jou.
Misschien beter om er een stripje papier tussen te plakken in plaats van lijmkant op lijmkant.
Het blijft nu wel hangen maar aan een puntje.

Anyhowe, je zult wel plezier hebben van die gelabelde draden. Het zoekt echt wel een stukkie sneller
