Onderwerp: Reverse engineering spinnaker design?

U vraagt, wij draaien. Zie de bijlagen.

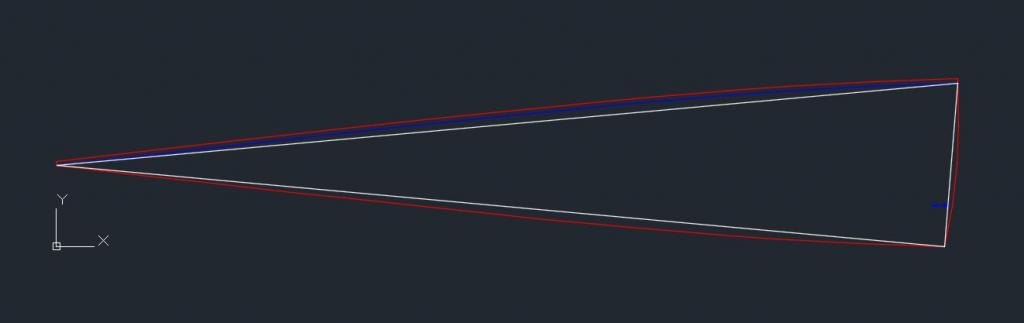

Betreft screenshots vanuit AutoCAD. de rode lijn is de snijlijn van het doek, de blauwe de tape-lijn. Ter controle heb ik de witte rechte lijnen vanuit de hoeken getrokken. In het paneel uit de top (radial_head) is duidelijk de broadseam zichtbaar, in alle 3 de zijden van het paneel. Het is ook niet zomaar een boogsegment (boog door 3 punten), maar echt meer een spline.

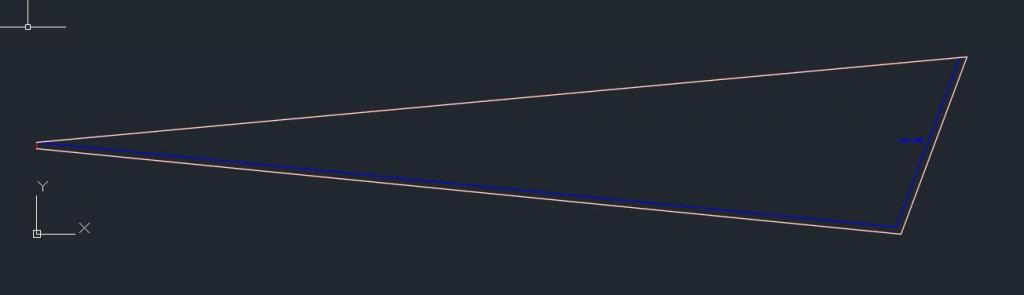

In het paneel uit de voet (radial_bottom) is geen broadseam aanwezig. Het paneel is opgebouwd uit rechte lijnen.

e.e.a. sluit dus aan op het verhaal van Erikdejong.

Edit: een paneel uit de middensectie heeft alleen broadseam in de boven en onderzijde.

Wow Winner, echt super. Dat backwards engineeren wordt nog eens wat! Super blij met deze stap!

Nu ben ik niet zo goed, zeg maar gerust slecht met wiskunde, dus listig om goed uit te leggen voor mij, maar ik doe een poging.

Ik focus nog even op de radial head. Bij mijn (echte, symetrische) spinnaker lijkt de ronding van de horizontale naad vrij simpel. Volgens mij is het een deel van een cirkel, met een straal even lang als het paneel zelf. Langs een zijlijk, over het midden naar het andere zijlijk; overal 515cm.

Nu zie je dat de horizontale broadseam tussen top en middensectie wel veranderen als je de parameters extreem wijzigt en mijn volgende vraag is dan: wijzigt de ronding (straal van) de top ook, of blijft die gelijk en wijzigt alleen de spline van de middensectie?

Om maar even zelf antwoord te geven op mijn vraag hierboven: ja, de radius van de ‘head’ sectie wijzigt mee met het ontwerp. Dat het bij mijn ‘echte’ spi gelijk blijft aan de lengte van de lijken is dus toeval.


Ondertussen van Trotti zijn oude spinnaker gekregen. Bedankt!
Hij is echt uit de lijken gescheurd en de top is er ook finaal uitgescheurd. Moet een wonderlijk gezicht zijn geweest toen dat gebeurde. De stof voelt aan als heeeeeel erg oud en de spi is beyond repair daardoor.

Idee met de lap stof is om er mee te oefenen. Een ontwerp te maken in Sailcut, klein genoeg om de stof te kunnen gebruiken en zodoende te oefenen met aftekenen, snijden en stikken. Kost veel tijd, maar dat is gratis. Gaat niet gisteren gebeuren ivm prioriteiten in huis, maar wat in het vat zit.......
