Onderwerp: Nieuwe genuarail bevestigen

Nieuwe genuarail bevestigen 03 mrt 2019 12:01 #1026067

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1213
Eind vorig jaar heb ik een HA-voorzeil gekocht. Ik wil dit zeil binnendoor schoten. Dat heb ik ook al geprobeerd. Binnendoor staat het mooi en vaar ik wat hoger. Mijn genuarails zitten echter buiten de verstaging, dus ik heb 'nieuwe' rails gekocht bij Lex Plomp. Ik zit echter met wat hoofdbrekens voor de bevestiging.

De putting van de verstaging zit bij mij op een balk van een meter of twee die tussen de hoofdschotten loopt en is zo'n 25 cm dik. Zie ook bijgevoegde foto's. Als ik de genuarail binnen de verstaging wil bevestigen op het dek, dan zit ik precies boven die balk.

Ik zit dus met het volgende.
  • Waar is die balk van gemaakt?
  • Kan ik de rail schroeven of moet ik door de balk en moeren binnen?
  • Andere suggesties

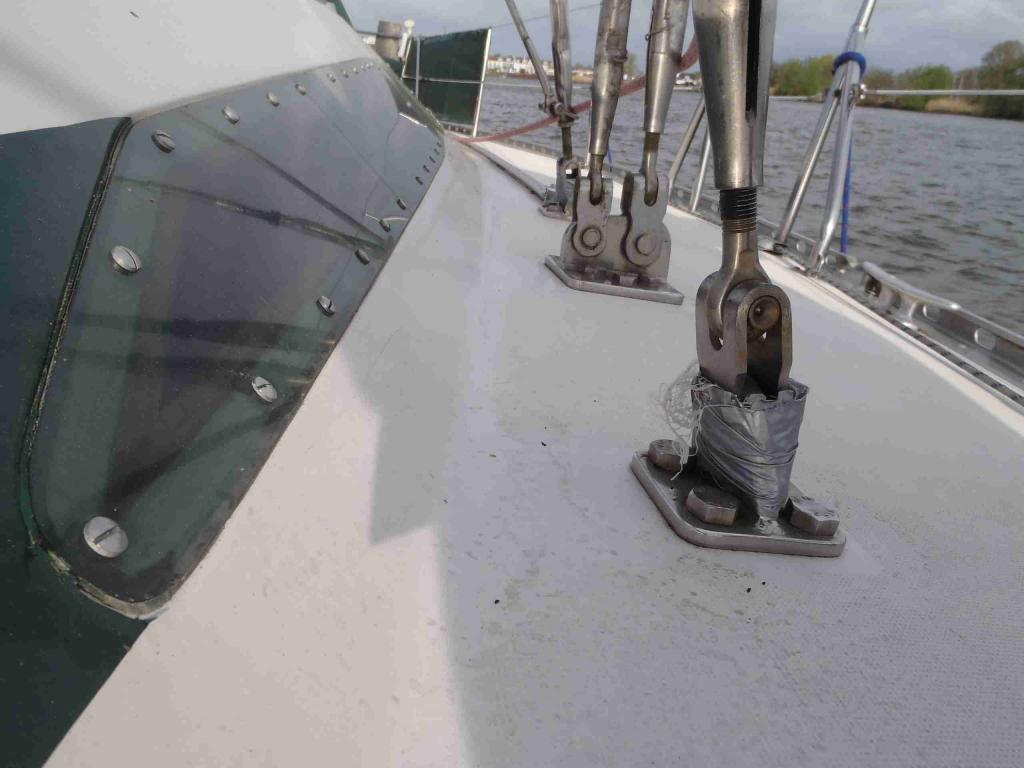

Hier moet de rail komen


De balk


Detail van de balk

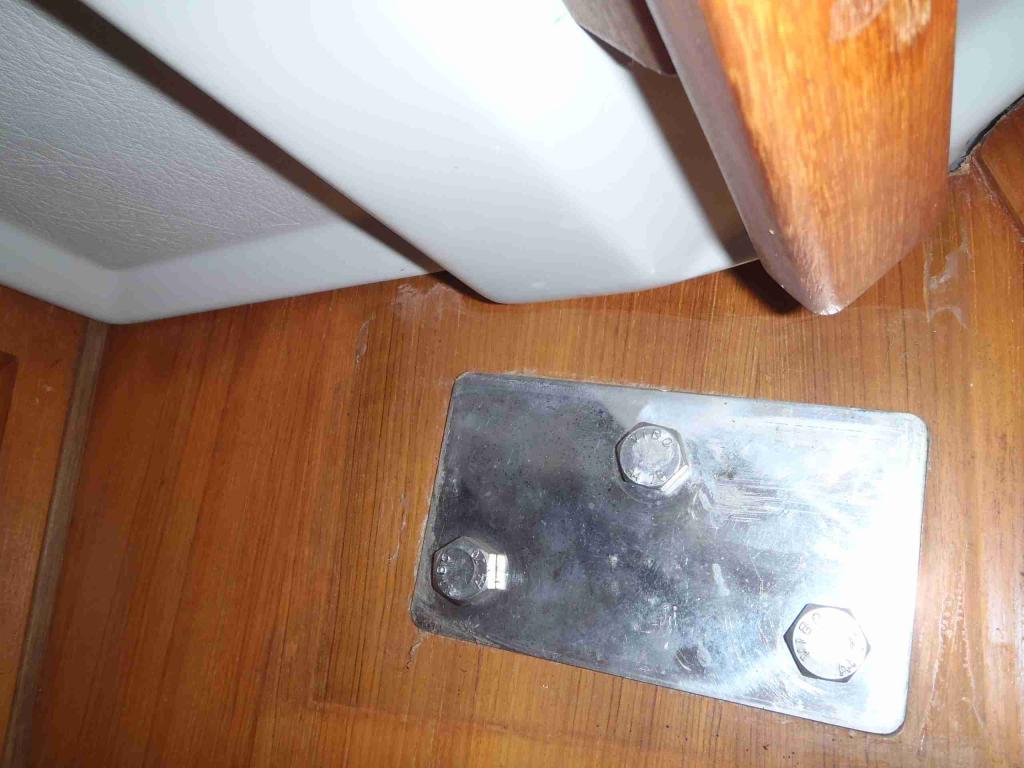

Hier zit de balk mee vast op de schotten
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 12:29 #1026078

De kracht op het leioog en de rail is flink.
Bij een 40m2 HA met 24 kts wind (daar heb je een HA voor, toch?) is de schootspanning bijna 500 kg volgens de harken calculator.
Met de schoot tussen leioog en schoothoek bijna recht omhoog (geen twist) komt daar nog eens 40% bij.
Reken dus op 700 kg belasting, met een beetje veiligheidsfactor erop (2*) 1500 kg.
Met schroeven gaat dat niet lukken….
"Oh no, the golden shower must have shorted out his master circuit" FZ, Joe's Garage
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 12:31 #1026081

  • HotSnail
  • HotSnail's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
Het lijkt of de balk de afsteuning van de wandputtingen is, ik vermoed dat hij leeg is, of anders met schuim gevuld.
Kan je de rail net net onder de ramen op de zijwand monteren, dan kan je hem doorbouwen met een contra strip aan de binnenkant. Ik zou zelf niet de rail alleen schroeven, dat geeft naar mijn inzien te veel risico op inwateren.
Weet je of het een sandwich dek is, in dat geval is het beter om de gaten op te vullen met epoxy zodat de kern niet in kan wateren, zeker als het balsa is.
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 12:58 #1026091

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1213
Ok dat is vast 1 ding helder dook BK. Niet schroeven dus. Het dek is inderdaad een sandwich. Met epoxy vullen heb ik al bij heel veel (oude) gaten gedaan. Daar ben ik mee bekend. Onder een hoek vlak onder de ramen zou inderdaad ook mooi kunnen. Eigenlijk wel een heel goed idee. Dat zou hem wel eens kunnen worden, tenzij er nog betere ideeën binnenstromen :)
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 13:19 #1026101

Kan het niet met infuckers?
"Oh no, the golden shower must have shorted out his master circuit" FZ, Joe's Garage
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 13:41 #1026108

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1213
Dat is op zich ook wel een idee. Harry Vogel had ook zoiets op zijn vorige boot: zeilersforum.nl/index.php/foru...aler-infucker#494084. Bij hem kun je zien dat de rail sowieso al tot voor de verstaging komt. Dan kun je met zo'n lijntje de schoot iets naar binnenhalen.

Op mijn eerste foto kun je zien dat de rail pas achter de achterste stack begint. Als ik binnendoor schoot, schavielt de schoot altijd langs de voorste zijstag.

Bij wijze van proef heb ik vorig jaar gevaren met een los blok vastgeknoopt aan de putting. Dan staat het voorzeil best mooi, maar kan ik niet trimmen. Vandaar dat ik een railtje bedacht had. Ik denk dat ik toch voor het idee van HotSnail ga. Ik heb nog een maand voor het seizoen losbarst.
Laatst bewerkt: 03 mrt 2019 13:42 door Woody130.
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 14:07 #1026113

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5925

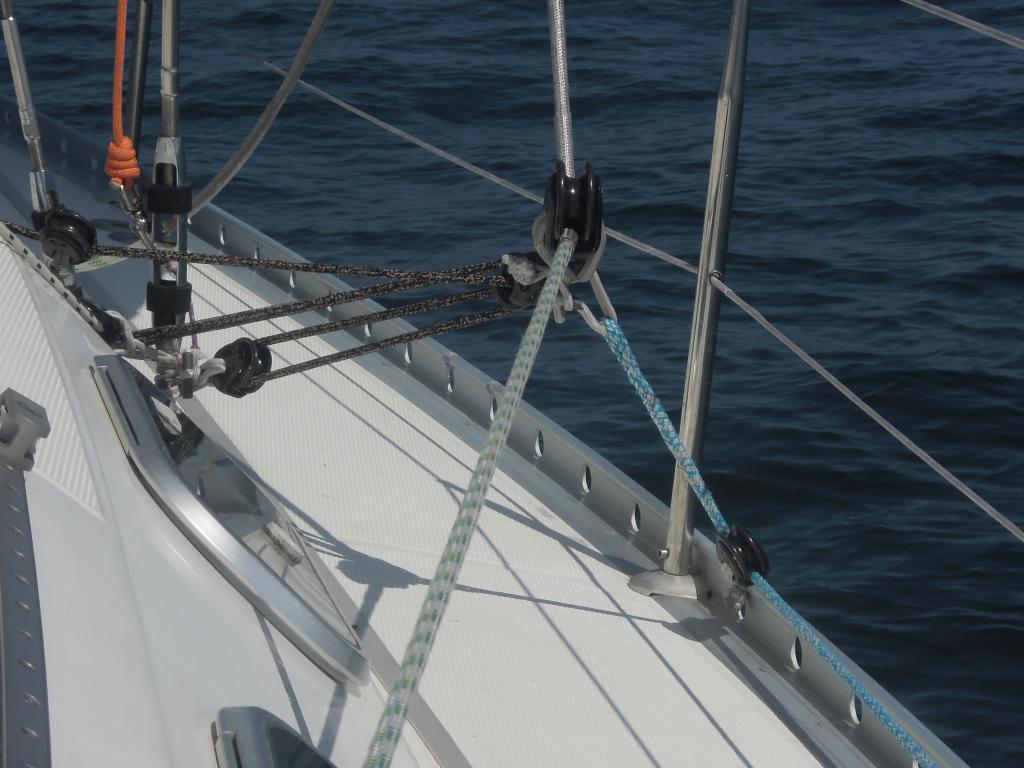

Wij hebben ook een dergelijke oplossing met Rab's, dat loopt wat lichter dan een friction ring. natuurlijk met een vertraging vastgeknoopt aan de voet van de verstaging. Ook mogelijk om zoals hier een lijn naar de voetrail vast te maken, zo kan die ook voor ruim geschoot worden.
Hier nog wel enigzins provisorisch om te proberen.


"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Laatst bewerkt: 03 mrt 2019 14:08 door holtere.
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 14:11 #1026115

Da’s wel fraai zo, kun je alle kanten mee op!
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 14:26 #1026119

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5925
Ja, loopt mooi!

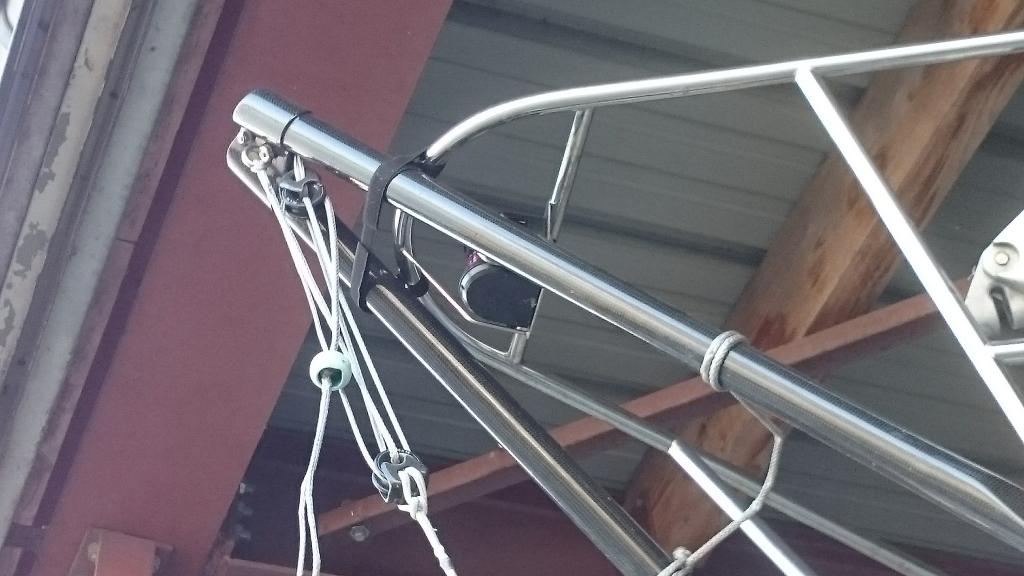

Met Rabjes kun je eenvoudig een talie maken zoals hier bij de boegspriet:

"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Laatst bewerkt: 03 mrt 2019 14:28 door holtere.
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 03 mrt 2019 19:33 #1026209

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1213
Ik denk dat ik eigenwijs ga doen en toch voor de methode van HotSnail ga.

Ondertussen ben ik bezig met de voorbereiding van de genuarail.

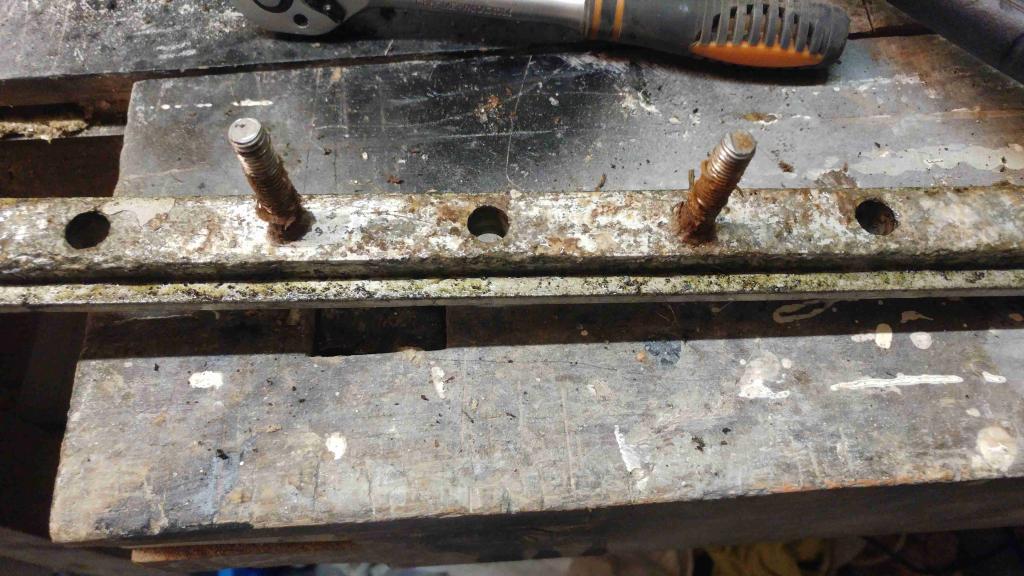

Die RVS-bouten zitten behoorlijk vast. T'is allemaal wat gecorrodeerd. Dat bruin is trouwens geen roest maar bruine kit. Voorlopig staat het in de WD-40. Daarna moet ik de boel nog wel een beetje poetsen.
Alleen ingelogde leden kunnen reageren.

Nieuwe genuarail bevestigen 30 mrt 2019 19:19 #1033875

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1213

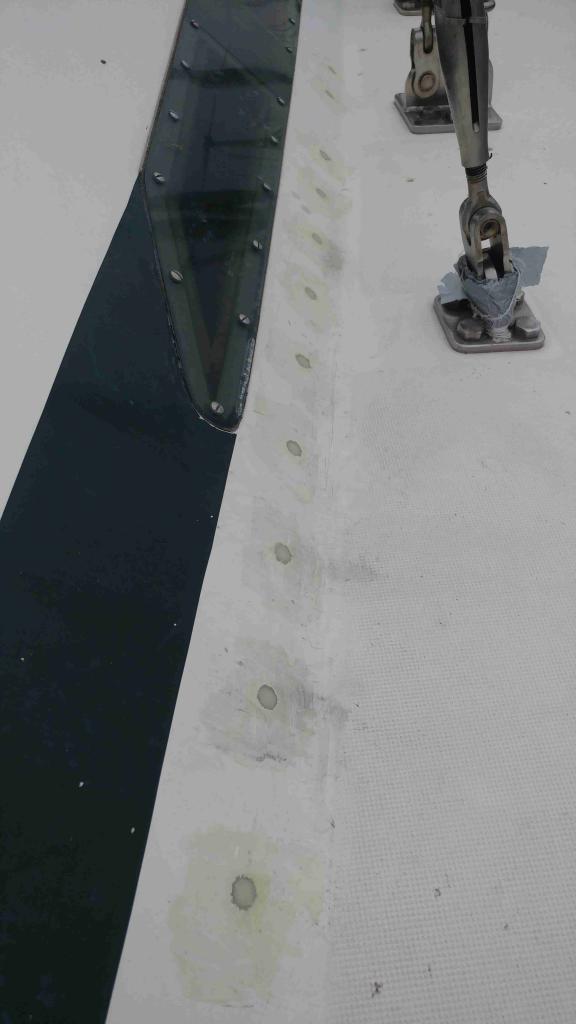

Vorige week heb ik gaten geboord en vervolgens weer dicht gesmeerd met epoxy.

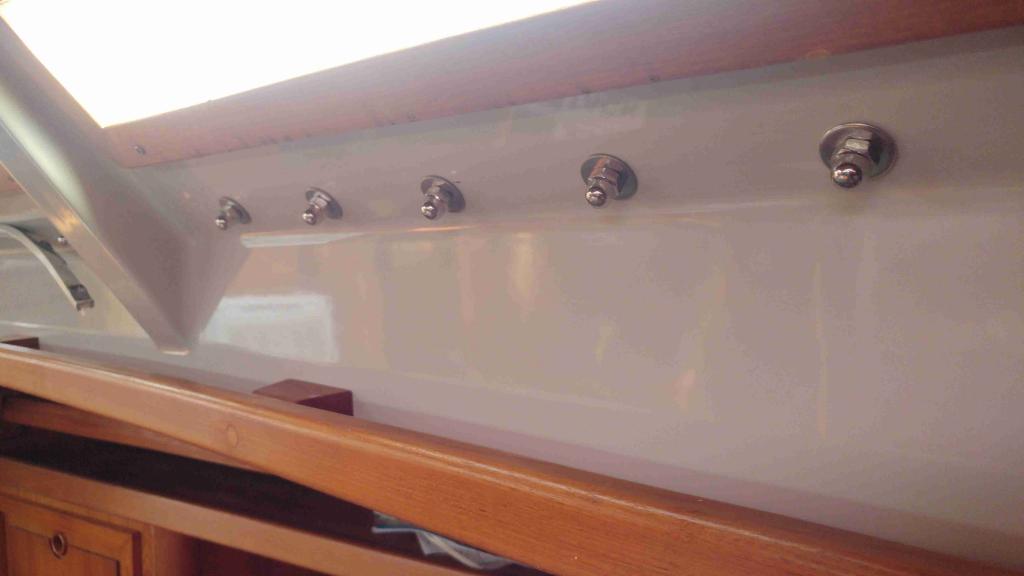

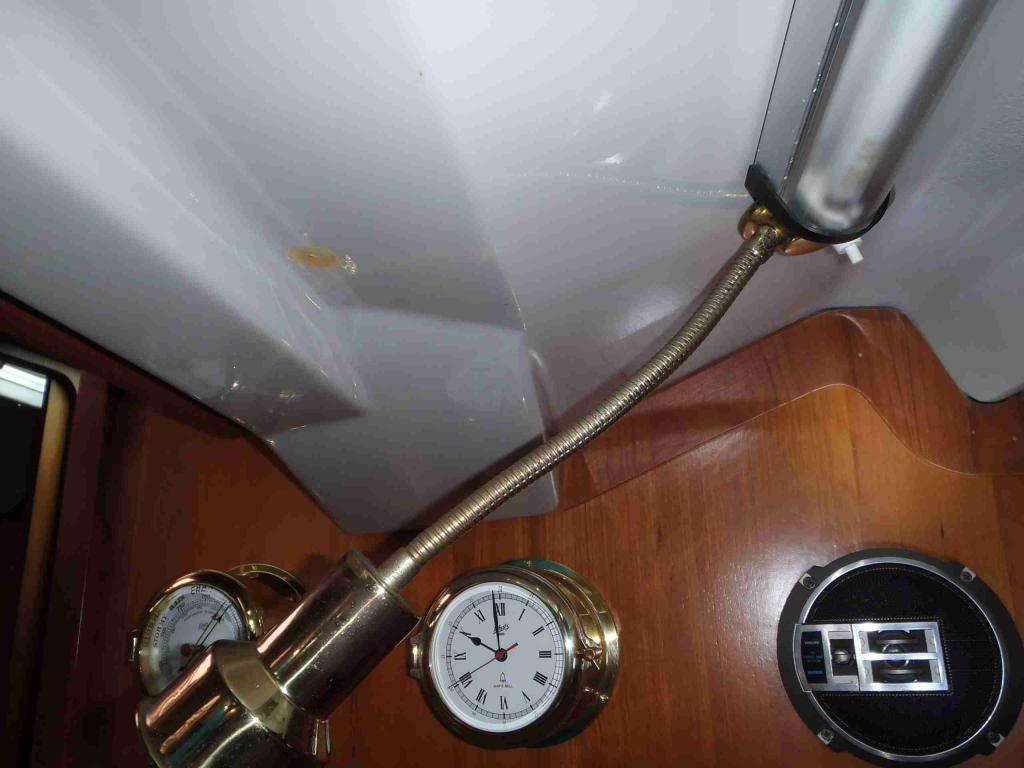

Vanmiddag in het zonnetje de genuarails geplaatst. Zo ziet het er nu van binnen uit.



De sledes en eindstops moet ik nog plaatsen.
Laatst bewerkt: 30 mrt 2019 19:20 door Woody130.
