Onderwerp: Antenne park organisatie

Er komen al een plus en een min uit de generator zelf (interne regulator). Dus als ik de plus en de min gewoon om elkaar heen wikkel, dan zit het wel goed? Dat lijkt me geen probleem om te doen!

Veel windmolens hebben de (shunt)regelaar beneden, dat is uit service technisch oogpunt erg fijn. Maar het betekend ook dat er door de kabels een pulserende 3 fasen stroom loopt met redelijke sterkte en variabele frequentie.

Er is dan dus wel degelijk een AC component aanwezig.
Ook kan bij een windvlaag de stroom sterk wisselen en toch in gevoelige meetdraadjes een stroom genereren die eventueel meet afwijking kan veroorzaken. Vooral als er op de paal ook nog een magnetische analoge kompas opnemer staat zoals de oude VDO kompassen.

Erikdejong schreef :
prima, lekkere grove twist er in.

"@Airgead; wettelijke eisen zijn er voor de uitstoot van schadelijke stoffen bij brand, niet voor de hoeveelheid koper en afscherming, daar zijn weer industrienormen voor die niet bindend zijn."

Nee, er zijn ook wetten voor het storen van apparatuur. Kijk hier maar eens www.dare.nl/, in het verre verleden wel eens een (duur maar goed) consult bij die jongens gehad.

In het algemeen geld dat je er echter inderdaad niet van uit kunt gaan dat de apparatuur goed is ontworpen.

Inderdaad, twisten van kabels (heen en retour, oftwel + en -) werkt.
Wat echter (misschien nog meer) van belang is om de inductieloop oftewel het opppervlakte tussen de twee geleiders zo klein mogelijk te houden.
In een bestaande kabel liggen die altijd vlak naast elkaar. Gaan werken met losse anders en die zelf twisten kan erger zijn dan de kwaal, als je het doet dan zorgen dat de kabels strak in elkaar getwist zijn.
Over de spoed van de windingen valt te twisten.

De paal is klaar (RVS 304 en 316), het gat in dek is geboord, evenals de gaten voor de klembanden in de spanten. Morgenmiddag gaan we de paal dan eindelijk zetten. Twee paar met stepjes op de mast zodat onderhoud of aanpassingen makkelijk te doen zijn. De mast is immers bijna 5 meter hoog.

De windgenerator en bekabeling van de overige "zooi" zit allemaal al in en op de paal. Morgen dus alleen in eht gat laten zakken, stekkers overal in steken, radardome erop en we kunnen varen

Met dank aan mijn goede vriend Harry Hogeboom voor het assisteren, en het ter beschikking stellen van zijn werkplaats

Sjiek, Erik! Ik wilde dat ik zo'n RVS vriend had

Morgen zal ik foto's maken als de paal aan dek staat. Een vriend met een werkplaats is altijd erg handig als je op een boot woont met chronisch ruimte gebrek...

Vijf meter! Dat is bijna een Bazaanmast. Ben heel benieuwd hoe dit zal staan. Zit er ook zo'n BBmotor-hijskraantje aan?

ilCigno schreef : Mijn bbmotor kraan is 22m hoog.... Daar gebruik ik namelijk een spinnakerval voor, de motoren (ik heb er twee) hangen binnen in de voorpiek, uit het zicht en uit weer en wind en beschermt tegen onnodig veel zeewater.

Zo ziet het er nu dus uit:





Goede voorbereiding is het halve werk, de paal stond in 10 minuten, en de radar + generator waren in nog eens 20 minuten gemonteerd en aangesloten.

Waar ik eerst dacht dat de paal zeer groot en lomp zou zijn, valt deze behoorlijk in het niet als deze eenmaal op de boot staat.

Vooral de stepjes zijn toch wel erg handig gebleken.

Valt inderdaad reuze mee, misstaat niet.

Vraagje, er zitten geen schoren aan je paal, staat enkel rechtop van zichzelf zo te zien op het plaatje. Zou dit sterk genoeg zijn bij een zwaaiende boot?

De paal is nog anderhalve meter langer als dat je zien kunt, en staat aan de stalen ijsversterking op de bodem van de boot vastgebout. De paal gaat dan door een gat in het dek.
Dat vind ik een mooie schone oplossing, en zoals het nu lijkt staat de paal ook in zeer slecht weer nog mooi stijf achterop. mocht dat niet het geval zijn, dan zijn schoren altijd nog toe te voegen. Maar ik verwacht dat dit niet nodig is.

Duidelijk!

Zeer fraaie en doordachte oplossing, en misstaat absoluut niet. Eigenlijk hoort het gewoon thuis op een expeditieschip.

ik mis de vlag

Erikdejong schreef :
Gaatjes voor de bouten zeker door en door de romp geboord

maar zonder gekheid. Staat niet verkeerd.

Mooi Erik! Inderdaad niet lomp of grotesk.

Hele mooie oplossing ook, zo zonder schoren. Dat maakt die palen vaak zo lomp in mijn ogen.

heren, geweldig, zeker de tekeningen hoe meer info hoe beter. wij vertrekken medio 2015 en wil in het komende voorjaar de beugel klaar en gemonteerd hebben. persoonlijk: een mooie beugel met mooie dames !
alvast fijne dagen gewenst allemaal !!!

erik kan je de foto's eens terug uploaden?
ik had je paal graag eens goed bekeken

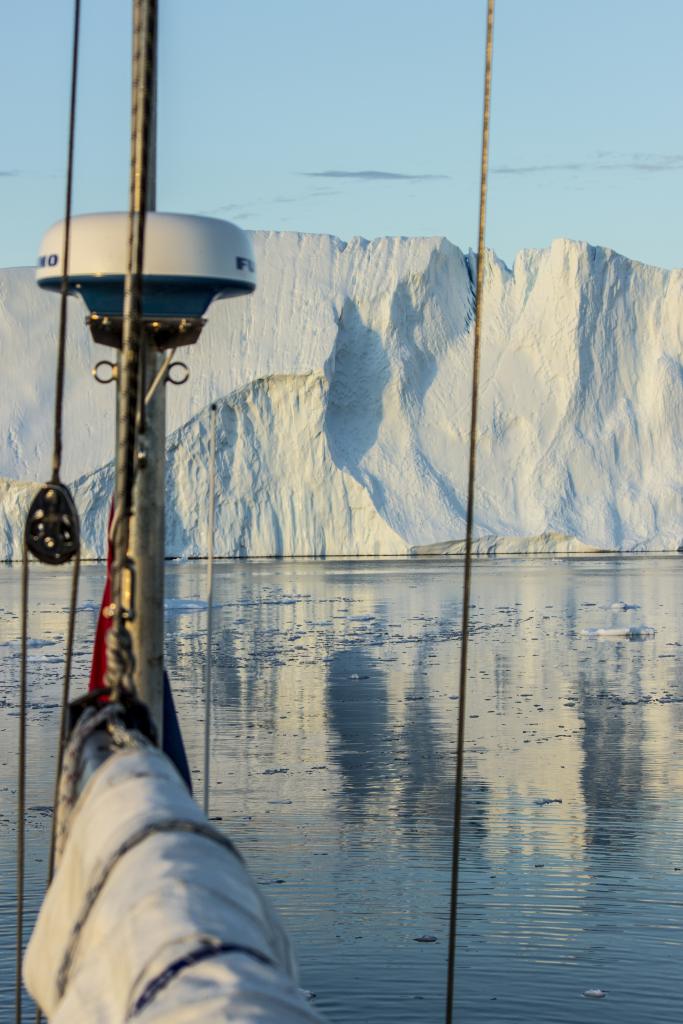

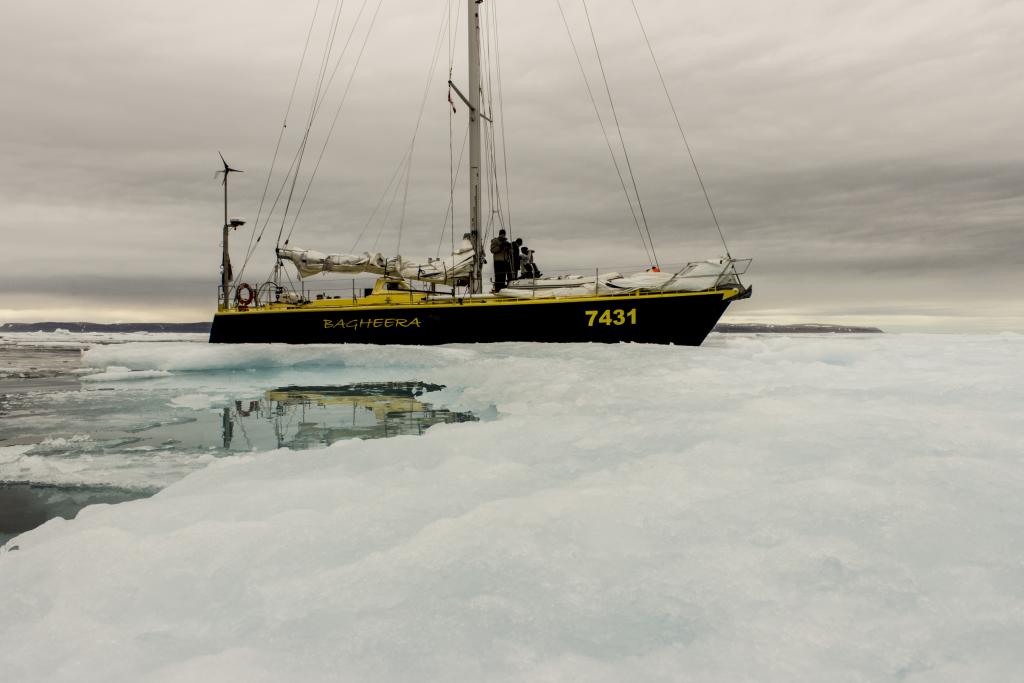

Ik heb zo even geen goede detailfoto's bij de hand, maar hier zijn wat foto's waar de paal een beetje zichtbaar is:

Dank je wel!
Geeft toch al een beeld.
Binnen een jaar of 2denken we ook aan een nieuwe paal, en wil gewoon al wat ideen opdoen. Vooral het feit dat deze zonder steunen staat spreekt me enorm aan!
