Onderwerp: Hoe heten deze connectoren?

Deze connectoren lijken me nou erg geschikt om mijn elektrische installatie mee te vervangen, maar wie weet hoe ze heten en waar ik ze online kan bestellen?

Rijgklemmen / Aansluitklemmen.

O.a. te koop bij Conrad

Deze worden op een DIN rail vastgezet.

Mooi, dank je!

Vergeet bij de bestelling ook de adereindhulsjes niet. Dat maakt het helemaal af... .

Vergeet de nummering over de aders ook niet.

Bij Conrad vind ik de plak nummers om de aders maar vind het zelf niet zo netjes. www.conrad.nl/nl/kabelmerker-p...-1-rollen-543989.htm

Een betere manier is deze nummering die prof. toe gepast word.

www.djenweb.nl/elmet/index.php...icle&id=59&Itemid=42

Belerion II schreef :
En de tang...die was ik dus vergeten.

Vinni

Belerion II schreef :
Wel een t*kkewerk. En dan heb je natuurlijk ook nog tig verschillende diktes ..

dan koop je een assortimentsdoosje bij Conrad :

www.conrad.nl/nl/conrad-93014c...ef=Product%20Details

Vinni schreef :
Als je kunt wachten is dit misschien een optie. Heb ik zelf besteld en krimpt niet in 'u' vorm

nl.aliexpress.com/item/HSC8-6-..._5,searchweb201560_9

MvN schreef :
Heb ik ook , werkt goed.

MvN schreef :
Mooie tang! Maar ik kon niet wachten

Mooi, is altijd even afwachten met dat Chinese spul. Denk dat ik hem volgende week binnen heb. Samen met een grote persogen tang voor de dikke kabels 16mm2 tot 75mm2

MvN schreef :
75mm² wow .. dat is al een serieuze kabel

Die was ook niet van plan te gebruiken, maar het is wel mogelijk met deze tang

Zo'n krimptang voor adereindhulzen voor 10 euro? Ik ben benieuwd hoe goed deze is. Kost bij Knipex al gauw 8 keer zo veel.

Ach, voor dat weinige particuliere gebruik...

en bestel meteen wat doorverbind strips..zie foto

En voor je van alles besteld, maak eerst een tekening. Dan weet je ongeveer hoeveel je van alles nodig hebt. En daar tel je iets van 10% bovenop .

bertilbeumer,

zoals je eerste geplaatste foto in dit topic zie je de draad goten.
De aders zijn zo goed als gefixeerd in de sleuven van de draadgoot.
De afstand tussen draad goot en rijg klemmen zijn kort.
Het is aan te bevelen om dit zo ook uit te voeren.
Ondanks ader eind hulsjes of nistels willen dunne aders nog wel eens afbreken en dan net achter het geknepen gedeelte van de hulsjes.

Dank voor de tip! Ik zal het strak inbouwen als de ruimte het allemaal toelaat

Als het een heel eenvoudige installatie is, kun je de bedrading ook gewoon opbinden met ty-raps en schroefblokjes.

Ja, Maar dat is niet mooi

dehler schreef :

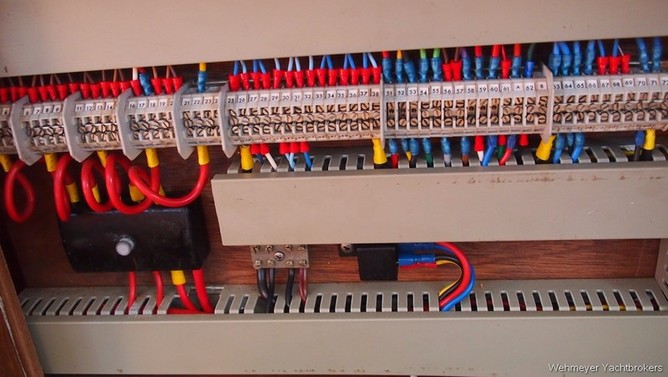

Even de hierboven geplaatste foto uitgeknipt.
De linkerzijde (zonder goot) ziet er goed uit. Met lusjes zelfs. Daar hebben de aders wat speelruimte en is makkelijker tijdens montage:



De afstand tussen de rijgklemmen en de goot is te klein. Hier is nauwelijks speelruimte en daardoor kan er frictie ontstaan. Ook lastig met montage:

Het voordeel van kabelgoten is dat je de kabel met een lus in de goot kunt leggen. Dan zit het bij de connector altijd "strak", en hoef je van te voren toch niet super precies te passen en meten.

Maar je moet er wel de ruimte voor hebben. Dat geld eigenlijk voor elke elektrische installatie. Hoe meer ruimte je hebt, hoe mooier je het kunt maken.

Overigens zou ik het met de rijgklemmen ook niet overdrijven. Je kunt best nog wel twisten of je een spanningsrail als een echte rail moet uitvoeren, of als aan een kant doorgeluste verbindingen aan de rijgklemmen.

Iedere keer een lus in de kabelgoot laten hoort ook niet zo.
Ook wordt het in de goot dan een zooitje. Bij het afmonteren, hetzij in een goot of bundel, kun je de draad precies afmeten.

En een bundel kun je er super netjes uit laten zien hoor.

De minnen zou ik sowieso niet in de rijgklem doen. Die kunnen net zo goed direct naar de busbar. Dan hou je het veel eenvoudiger.
