Schakelpaneel 11 jan 2016 11:02 #696497

  • Peper
  • Peper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3649
'Toilettenpumpe', 'Abwasserpumpe', 'Bilgenpumpe', 'Wasserpumpe', 'Fäkalienpumpe'... Jij pompt wat af! ;) Je zou je moeten aanmelden bij de brandweer! Die kunnen ook goed pompen. Je serviceaccu raakt alleen al leeg van de controlelichtjes.
Ik mis nog een controlelampje of het lampje in de koelkast wel uitgaat als je de deur dichtdoet... :whistle:
Evenzogoed een mooi schakelpaneel!
Groeten, Peper.
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 11:15 #696498

Peper schreef :
Ik mis nog een controlelampje of het lampje in de koelkast wel uitgaat als je de deur dichtdoet...

Dat is nou weer een lastige.....
Moet dat controlelampje dan branden als het licht in de koelkast uit is,
of juist 'uit' zijn als het lampje in de koelkast ook uit is?
In dat laatste geval, als dat controlelampje dan stuk is, weet je weer niet zeker of het licht in de koelkast uit is...
Misschien een controlelampje als controle voor het controlelampje?
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Laatst bewerkt: 11 jan 2016 11:15 door Baasklusje.
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 11:22 #696500

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8149
Nee joh, 2 kleurenledje met microcontroller aansturing. Rood licht bij brandend koelkastlampje met gesloten deur, groen licht bij gedoofd koelkastlampje met gesloten deur. Rood knipperlichtje bij geopende deur. :S
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 11:30 #696503

De betere webshop. Goed spul, niet te duur
www.rs-jachttechniek.nl/index....8aigfdtqpn17ps0fpl35
Elk jaar een andere boot houdt je scherp
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 11:35 #696505

  • Tony2920
  • Tony2920's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7687
Vinni schreef :
Is plaatje van Internet.
Moet mijn paneel nog steeds inbouwen.

Vinni

Oef we werden al bang. :evil:
I run a tight . . .
Shipwreck !
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 11:53 #696507

  • Peper
  • Peper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3649
Koezt schreef :
Nee joh, 2 kleurenledje met microcontroller aansturing. Rood licht bij brandend koelkastlampje met gesloten deur, groen licht bij gedoofd koelkastlampje met gesloten deur. Rood knipperlichtje bij geopende deur. :S

Er zijn beslist forummers die dit zo zouden oplossen! :pinch:
Eenvoudiger is: polycarbonaat 'glas'vezeltje, gaatje boren in de koelkastwand, glasvezeltje erin lijmen. Bij een brandend lampje met dichte deur, zie je dan een wit puntje op de buitenkant van de koelkast.
Verbruikt geen energie van de service accu!
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 12:01 #696510

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Ja maar daarmee creëer je natuurlijk wel weer een koudebrug waardoor je toch weer energie in de koelkast verliest.
Een glasvezeloptokoppeler met peltierelement op zonnergie is dan weer een betere oplossing.
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 12:12 #696515

Vervelende van al die controlelampjes vind ik dat je er 'snachts last van kunt hebben hebt als je wilt (in)slapen. Uiteraard alleen als je ook de slaapplaatsen in de hoofdkajuit benut.
Daarom heb ik de controlelichtjes van apparaten die 24 uur aan blijven zoals koelkast en binnenverlichting losgekoppeld.
Misschien nog een keer een schakelaartje inbouwen om de controlelampjes 'snachts uit te schakelen? En dan uiteraard met een automatische daglichtdetectie net als de buitenlamp thuis... :huh: :dry:
Ad
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 12:20 #696523

  • Peper
  • Peper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3649
Sloe Gin schreef :
Ja maar daarmee creëer je natuurlijk wel weer een koudebrug waardoor je toch weer energie in de koelkast verliest.
Een glasvezeloptokoppeler met peltierelement op zonnergie is dan weer een betere oplossing.

Polycarbonaat een koudebrug... Vast niet, gewoon karbonade wel
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 12:22 #696524

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
OK

Geen karbonade in de koelkast dan.
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 12:22 #696525

  • Peper
  • Peper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3649
Ad, dat breekt je een keer op Murphiaanse wijze op! Een lapje over de lampjes hangen werkt ook!
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Laatst bewerkt: 11 jan 2016 12:23 door Peper.
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 12:24 #696526

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Hamlapje?
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 12:26 #696527

  • JohnBerg
  • JohnBerg's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1944
Ik zou liever foto's van de achterkant van een schakelpaneel zien.

Zo netjes als PvO het heeft gemaakt zul je niet zo gauw tegenkomen.

Hoe mooi het paneel aan de voorkant ook is, als er niet de juiste voorzieningen aan de achterkant op zitten wordt het alsnog een puinhoop. Een puinhoop met een mooi jasje eromheen blijft toch een puinhoop ;)
Get your facts first, then you can distort them as you please
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 14:10 #696557

Yellow Boat schreef :
Misschien nog een keer een schakelaartje inbouwen om de controlelampjes 'snachts uit te schakelen? En dan uiteraard met een automatische daglichtdetectie net als de buitenlamp thuis

Ja, "Night Vision" noemt Saab dat geloof ik. "Born from Jets". Zal wel...
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 16:01 #696583

  • omega
  • omega's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2315
Yellow Boat schreef :
Vervelende van al die controlelampjes vind ik dat je er 'snachts last van kunt hebben hebt als je wilt (in)slapen. Uiteraard alleen als je ook de slaapplaatsen in de hoofdkajuit benut.
Daarom heb ik de controlelichtjes van apparaten die 24 uur aan blijven zoals koelkast en binnenverlichting losgekoppeld.
Misschien nog een keer een schakelaartje inbouwen om de controlelampjes 'snachts uit te schakelen? En dan uiteraard met een automatische daglichtdetectie net als de buitenlamp thuis... :huh: :dry:
Ad

Dat zeg je zo, maar die rotlampjes trekken ook nog behoorlijk wat stroom, dacht zo'n 30 mA.
Schakelaartje om ze in één keer uit te schakelen is ook niet zo simpel bij het paneeltje van TS (ook één van mijn paneeltjes) omdat de nul van alle lampjes is doorverbonden. Als je deze nul losmaakt gaan ze toch (een beetje) branden door lekstroompjes.

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 17:51 #696605

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5220
JohnBerg schreef :
Ik zou liever foto's van de achterkant van een schakelpaneel zien.

Zo netjes als PvO het heeft gemaakt zul je niet zo gauw tegenkomen.
Bedankt voor deze lovende woorden :blush:
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 17:53 #696607

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5220
Yellow Boat schreef :
Vervelende van al die controlelampjes vind ik dat je er 'snachts last van kunt hebben hebt als je wilt (in)slapen. Uiteraard alleen als je ook de slaapplaatsen in de hoofdkajuit benut.
Dat is precies de reden dat ik geen controle lampjes bij schakelaars wil.
en het stroomgebruik uiteraard....
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 17:56 #696608

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5220
Tony2920 schreef :
De accumeter die erop zit is dat een van een accu monitor ?
Ja dat is de victron accumonitor.
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 18:00 #696610

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5220
Belerion II schreef :
canuma schreef :
PvO schreef :
Je kan natuurlijk ook zelf iets maken.
Via onderstaande website kun je software downloaden waarmee je eenvoudig een paneel kan ontwerpen.
www.schaeffer-ag.de/en/downloa...designer/?no_cache=1

De schakelaars e.d. kun bijvoorbeeld bij Conrad bestellen.

Hieronder wat foto's van mijn paneeltje wat ik op deze manier heb gemaakt.



Ik ben vooral onder de indruk van die Red October knop linksonder.

:lol: :lol: :lol:
Dat is om het zenden van de AIS transponder uit te schakelen.
Er zijn momenten dat niet heel de wereld hoeft te kunnen zien waar ik vaar.

Verder heel mooi gemaakt.
Een opmerking: die "WiFi Off" knop. Moet ie nou op standje 1 om iets UIT te schakelen?? Verwarrend....
Als windows gebruiker is dat heel gewoon :whistle:
Ik kan het verder ook niet helpen dat de roosmux een gesloten contact moet hebben om de wifi uit te schakelen....
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 18:16 #696616

Mooie panelen allemaal hoor, dat wel, maar waarom schakelaars voor apparaten die zelf ook al een schakelaar hebben. Afzekeren is toch voldoende, scheelt ook weer een hoop ruimte en spaghetti. Of begrijp ik het dan niet.

Ik heb nog geen CAN-bus systeem voorbij zien komen. Is er geen ZF-er met zo'n digitaal paneeltje?
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 18:20 #696619

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5220
Noballast schreef :
Mooie panelen allemaal hoor, dat wel, maar waarom schakelaars voor apparaten die zelf ook al een schakelaar hebben. Afzekeren is toch voldoende, scheelt ook weer een hoop ruimte en spaghetti. Of begrijp ik het dan niet.

Ik heb nog geen CAN-bus systeem voorbij zien komen. Is er geen ZF-er met zo'n digitaal paneeltje?
Ik weet niet of je opmerking ook op mijn paneel slaat, maar behalve de VHF, GPS en PC hebben de geschakelde apparaten geen eigen schakelaar.
De VHF heb ik schakelbaar gemaakt omdat ook uitgeschakeld er wat stroom gebruikt wordt, dit geld ook voor de GPS. De pc zit in de bank weggewerkt, daar is de schakelaar dus uit praktische overwegingen.
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 18:31 #696625

@PvO bijzonder mooi paneel trouwens, complimenten.
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 11 jan 2016 21:51 #696690

Erg gelikt inderdaad en goed over nagedacht!

Ben inmiddels razend benieuwd naar de achterkant. Of staat dat (die?) in een ander draadje?
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 12 jan 2016 06:22 #696721

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5220

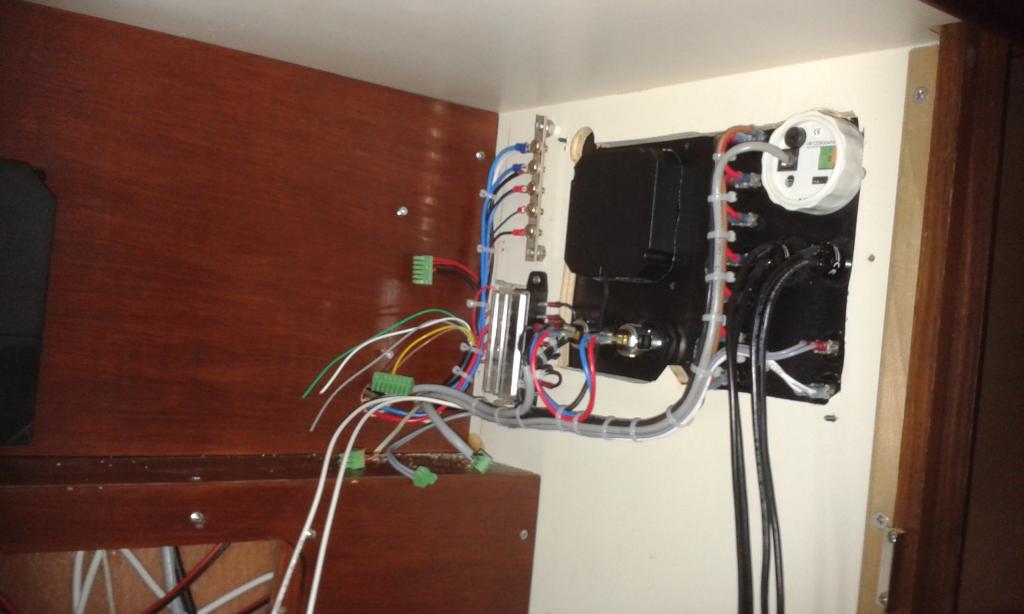

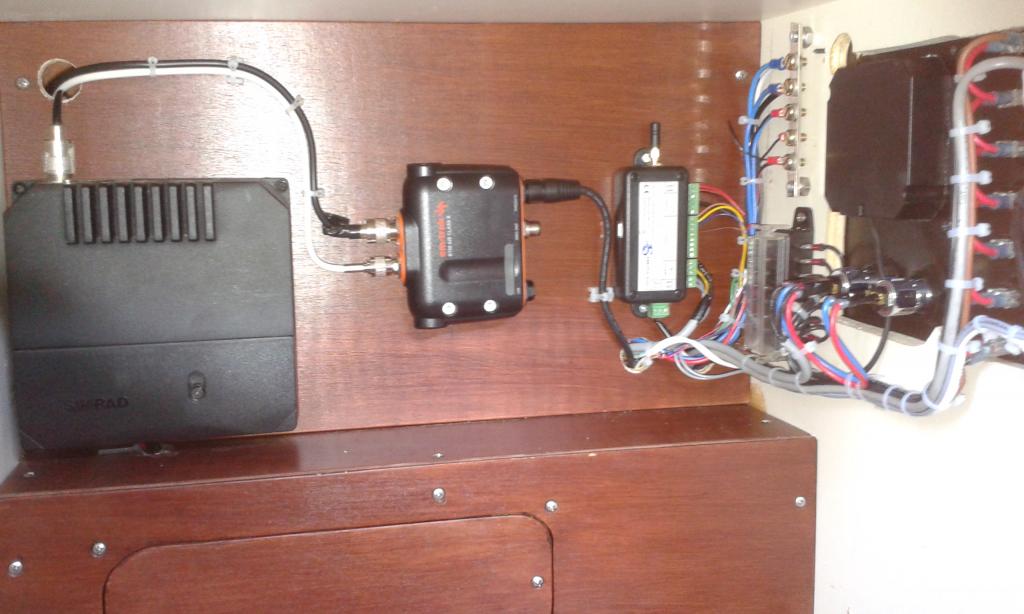

Achterkant staat wat hoger in dit draadje, maar als service van de zaak ;) zal ik ze nog een keer plaatsen:



Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Schakelpaneel 12 jan 2016 07:38 #696727

Echt niet om te mugge(n)ziften hoor, maar zo te zien ontbreekt enige vorm van kabelboom ondersteuning. Nagenoeg alle aders hangen aan de schakelaars e.d. zonder trekontlasting.Bij een statische opstelling is dit al not done, maar op een boot al helemaal niet.
Een boot beweegt altijd en trilt tijdens het motoren. Vroeg of laat zal de bij de soldering van het kortste draadje iets mis gaan...

Op de foto is goed te zien dat het een na onderste draadje op de common rail (de gemeenschappelijk min?) vrij strak hangt. Ik zou per ader iets meer slack hanteren en voor een goede trekontlasting zorgen. Ook de kabels van de USB-aansluitingen hangen los. Even een trekontlasting onder het paneel doet wonderen.
Als ik weer op mijn boot ben en het niet vergeet, zal ik een foto van mijn nog oorspronkelijke paneel maken (oud!). Kun je goed zien wat ik bedoel.

PS: bovenstaand is opbouwend bedoelt.. :)
Na een periode van stilte ben ik er weer...!
Laatst bewerkt: 12 jan 2016 07:40 door Belerion II.
Alleen ingelogde leden kunnen reageren.
