Onderwerp: Verstelbaar zonnepaneel op de il Cigno

Verstelbaar zonnepaneel op de il Cigno 18 juli 2017 12:54 #853386

  • DavidS
  • DavidS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2708
Hoe meet je die stroom? Met een gewone multimeter?
"Life is too short to own an ugly boat"
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 18 juli 2017 13:07 #853389

  • H2O
  • H2O's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1190
DavidS schreef :
Hoe meet je die stroom? Met een gewone multimeter?
Dat kan,maar dan moet je multimeter wel de volle laadstroom aankunnen (ik zou zeggen 10A bereik als dat er op zit). Het kan natuurlijk ook met een accumonitor of (zoals bij ons aan boord) met een vaste paneelmeter.

Bij sommige modellen van Victron is het ook nog via Bluetooth uit de solar controller te lezen (via een apart dongeltje).

Jeroen.
Laatst bewerkt: 18 juli 2017 13:11 door H2O.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 20 juli 2017 19:53 #854049

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 1512
Hier lekker aan het kopiëren ..

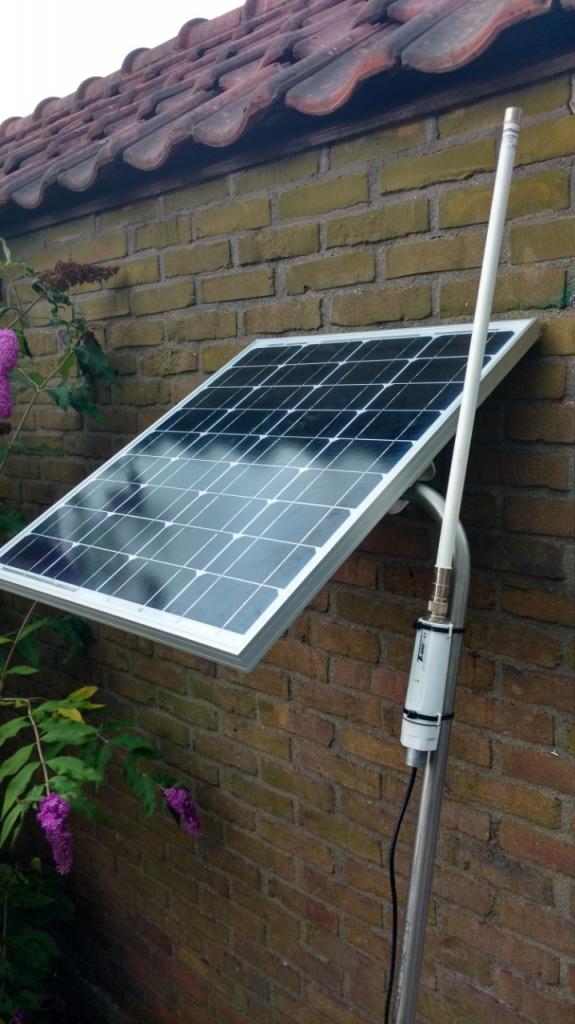

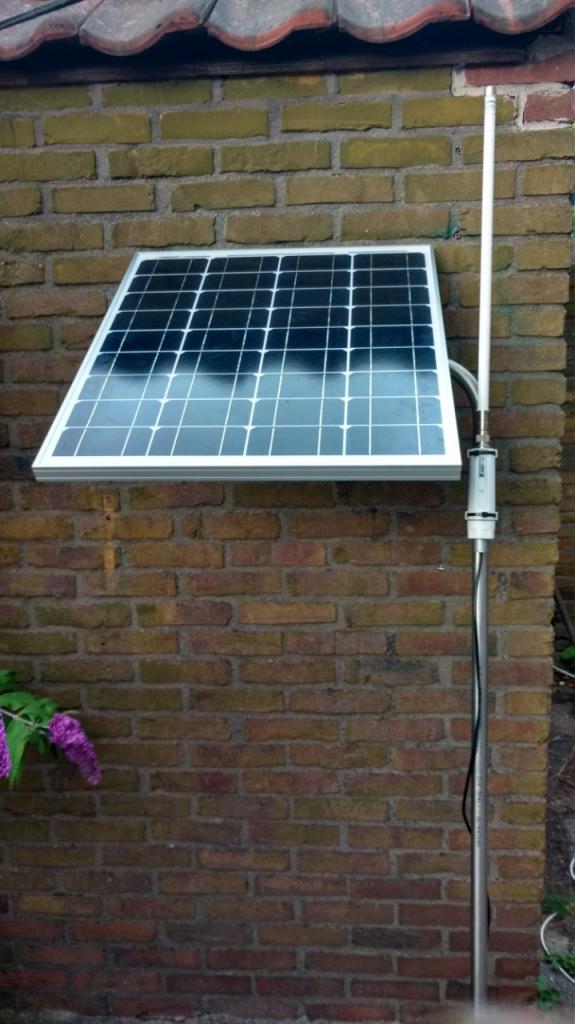

Victron 50w , lag in de aanbieding in Almere.

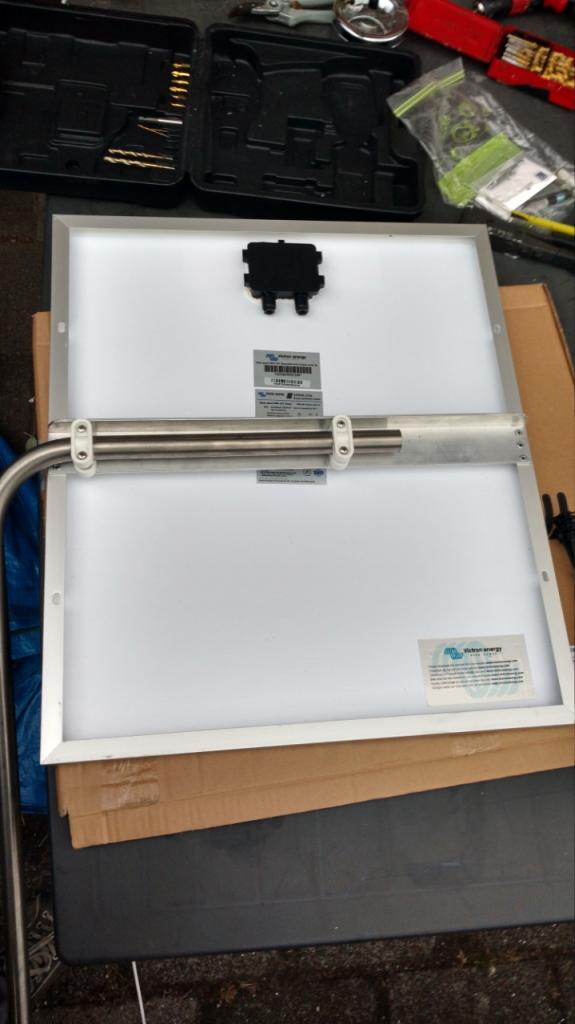

Toch een hoeklijntje geplaatst om wat meer stijfheid te krijgen, en ook omdat ik dan de
bekabeling wat centraler kan wegvoeren door de buis.




Meteen een plekje voor de Alfa Tube-n , scheelt weer ruimte binnen, 22 ft is krap.




De hekstoel scepters staan scheef op een Etap 22, ga ik nog een oplossing voor zoeken.
Vanavond op zoek naar kunststof knoppen om het geheel mee te stellen.

A
Etap 22
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 20 juli 2017 20:31 #854062

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13140
Z'n hoekprofieltje is ook netjes AdB. Ik vond zelf het 50W paneel wat te groot, maar als je het kwijt kunt is het mooi meegenomen. Ben benieuwd naar het eindresultaat.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 21 juli 2017 14:00 #854193

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 1512
Even een snelle vraag. Kan het kwaad om een zonnepaneel onaangesloten in de zon te zetten? Ben aan boord aan het monteren. Zodoende.

A



Gepost met de officiële Zeilersforum-app
Etap 22
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 21 juli 2017 14:13 #854195

  • H2O
  • H2O's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1190
AdB schreef :
Even een snelle vraag. Kan het kwaad om een zonnepaneel onaangesloten in de zon te zetten? Ben aan boord aan het monteren. Zodoende.

A



Gepost met de officiële Zeilersforum-app
Kan geen kwaad. Eventuele losse contactjes even afplakken is misschien handig als je aan het werk bent.

Jeroen.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 21 juli 2017 16:28 #854219

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13140
Ik dek het paneel toch maar af als ik er aan werk. Met het karton van de verpakking bijvoorbeeld.

Gepost met de officiële Zeilersforum-app
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 21 juli 2017 17:45 #854230

Goed bezig André, wordt heel netjes zo! Eenvoudig en doeltreffend.
Hoe ga je de bevestiging aan de hekstoel maken? (of moet ik gewoon nog even geduld hebben?) :laugh:
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 21 juli 2017 21:01 #854309

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 1512
Sorry il Cigno, misschien moet dit even in een nieuw topic.

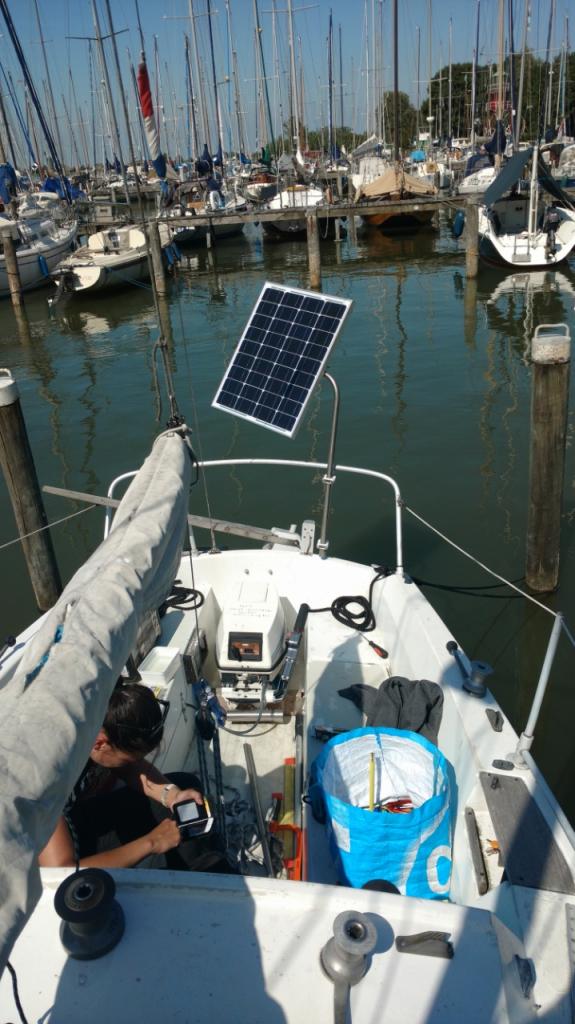

Ben vandaag bezig geweest met de montage, nog wat buisklemmen en spullen gekocht.
Had de rvs buis wat langer gekocht om de antenne hoger te plaatsen..

Nou, dat zag er uit als een bezaan-mast met een 50 watt zeil, daarbij vertrouwde ik de alu
hekstoel ook niet helemaal, qua stevigheid.

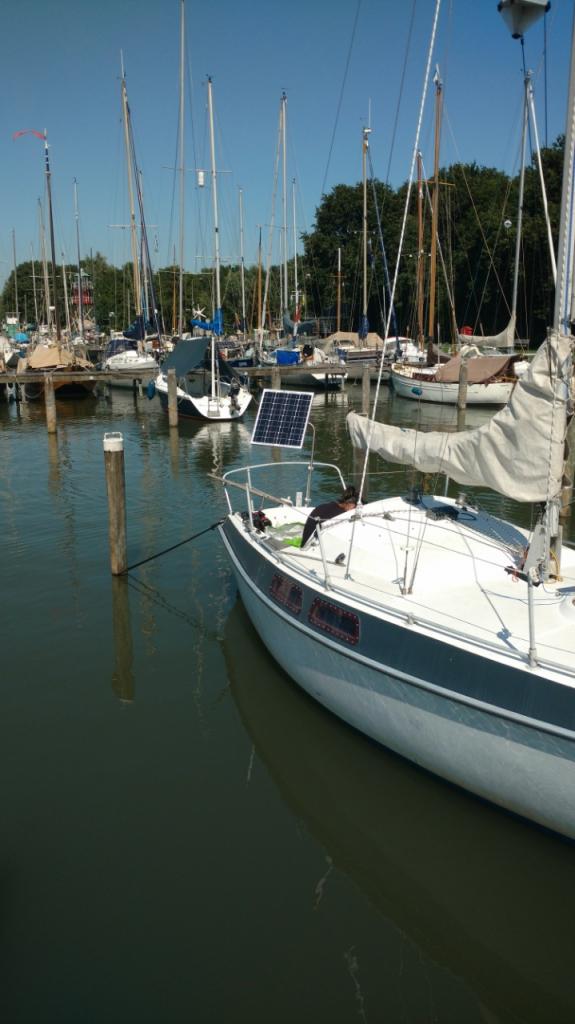

Dus een stuk van de rvs pijp gezaagd, met het volgende resultaat.





Esthetisch wat beter, toch?




Daarna wilde ik verder met de bekabeling, om er achter te komen dat de
gatenzaag en het boren kistje nog thuis lag.. :evil: :evil:

Morgen verder, en close ups volgen.

André
Etap 22
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Laatst bewerkt: 21 juli 2017 21:10 door AdB.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 24 juli 2017 12:38 #854870

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 1512

Graag even hulp van een techneut.
Heb de boel aangesloten en het werkt.
Aan boord een 100AH lood accu.

Bluetooth dongle ook aan de praat, moest wel voor beide apparaten een firmware update doen, zowel dongle als mppt lader.

Vraag is of de settings zo goed staan.
BvD, André




Gepost met de officiële Zeilersforum-app
Etap 22
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 24 juli 2017 12:40 #854871

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 1512




Gepost met de officiële Zeilersforum-app
Etap 22
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 24 juli 2017 12:48 #854873

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 1512
Krijg foto's niet geupload. Laadspanning is 14.38 v gemeten met fluke multimeter.
Heb de load spanning zo gezet dat deze bij 11.8 volt uitschakeld, of kan dat nog lager?

A

Gepost met de officiële Zeilersforum-app
Etap 22
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 24 juli 2017 13:43 #854883

Zou ik zeker niet lager zetten, mijn ervaring is dat lood accu´s zeer lang meegaan wanneer ze nooit onder de 12V zakken en niet boven de 14,4V geladen worden.

Een van m´n klanten wist een nieuwe accu in een half jaar totaal te verbruiken door hem flink "vol" te houden.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 24 juli 2017 14:48 #854896

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 1512
Ik ga even een ander topic aanmaken, lukte niet met de ZF-app.

A
Etap 22
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 24 juli 2017 16:04 #854921

" Esthetisch wat beter, toch? "


Zeer verantwoord! Netjes geworden. Ga je veel plezier van krijgen.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 24 juli 2017 17:34 #854958

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 1512
Etap 22
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 03 sept 2017 18:21 #868651

  • glsf91
  • glsf91's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 111
Ben ook even aan het kopiëren geslagen.

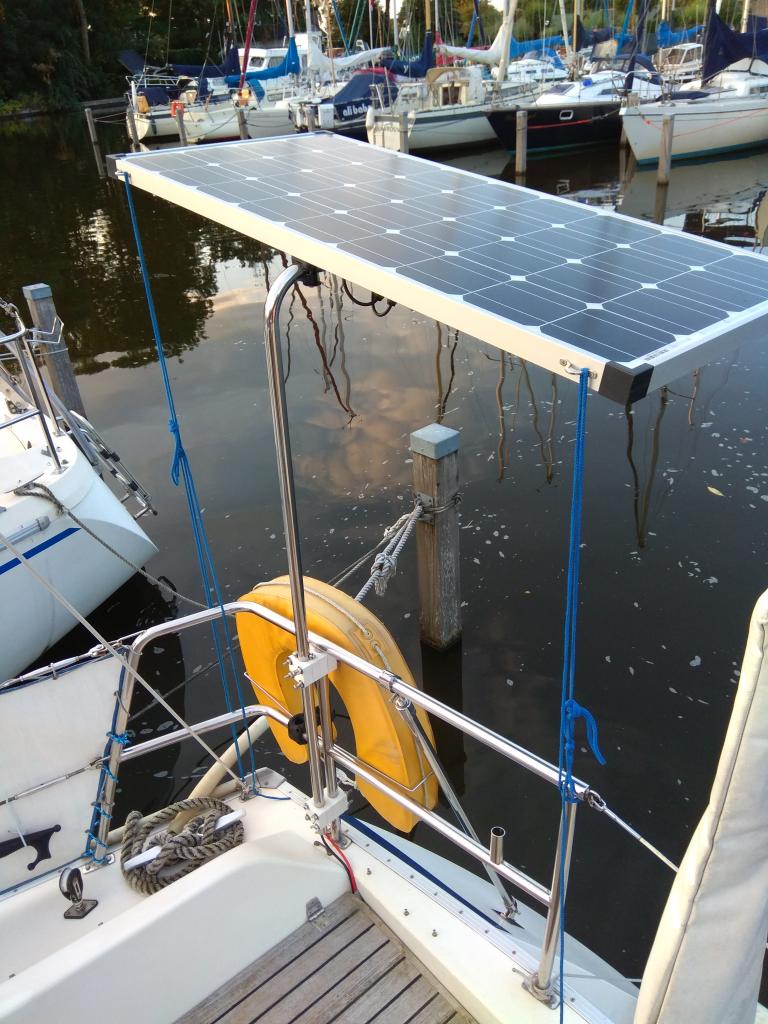

Is een 100 Watt paneel aan de hekstoel van een 33ft. Blauwe lijntjes zijn alleen aanwezig als ik niet op de boot ben voor wat extra stevigheid.

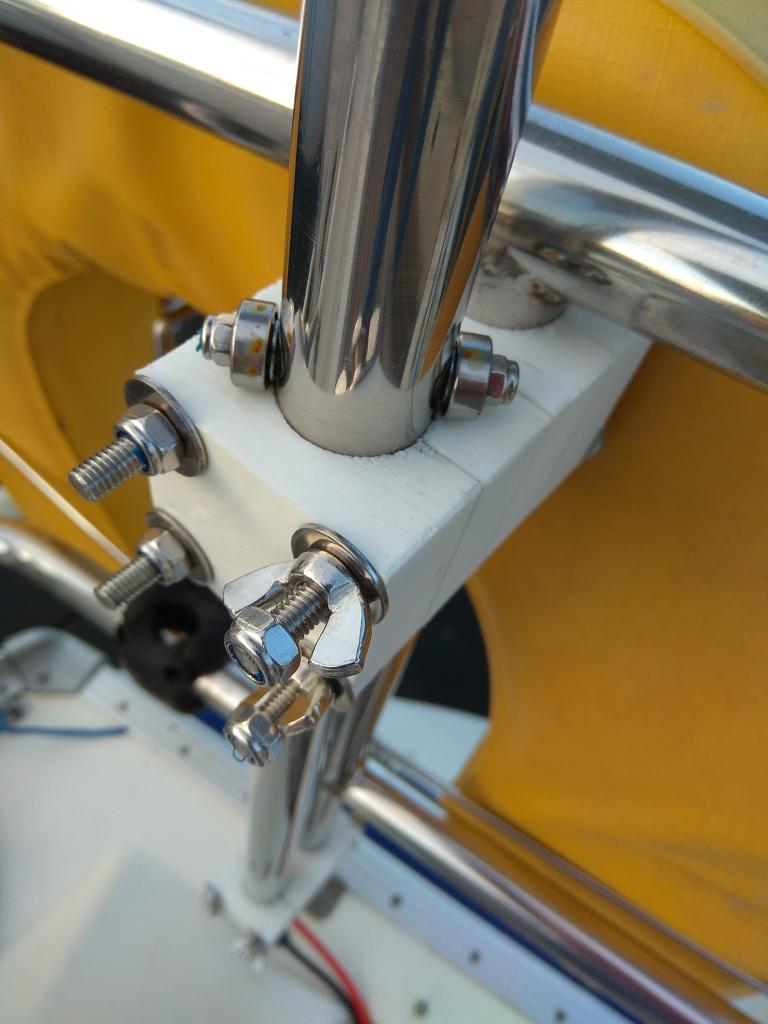

2 lagers met een boutje aan de bovenkant om te voorkomen dat de buis kan zakken.

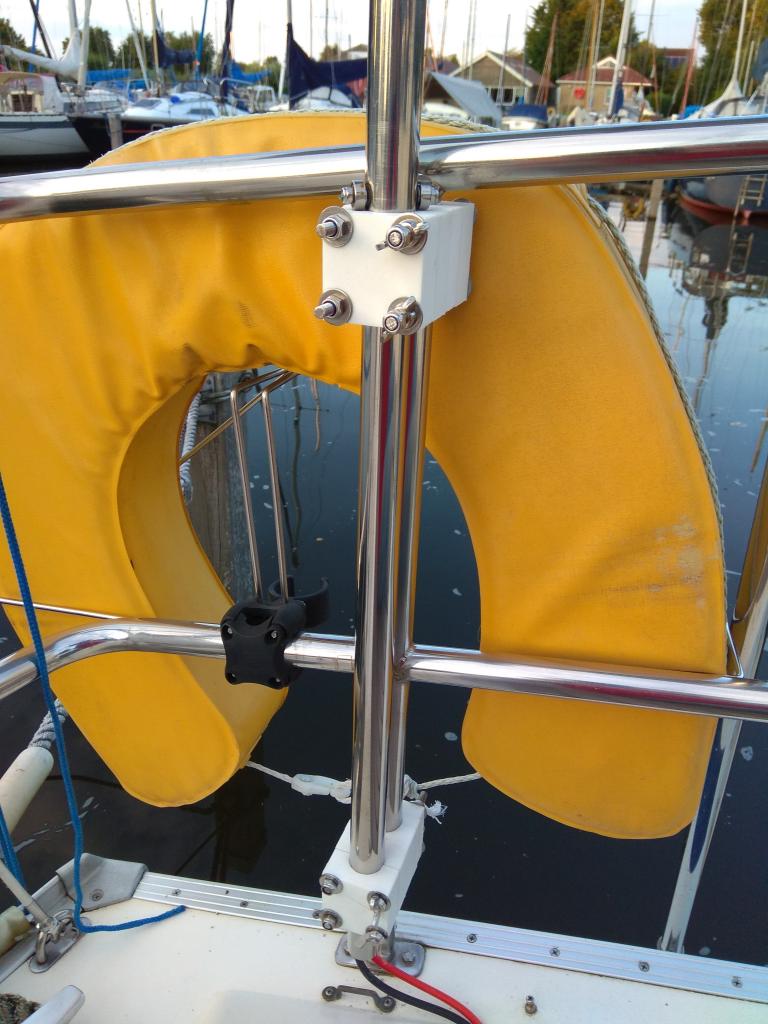

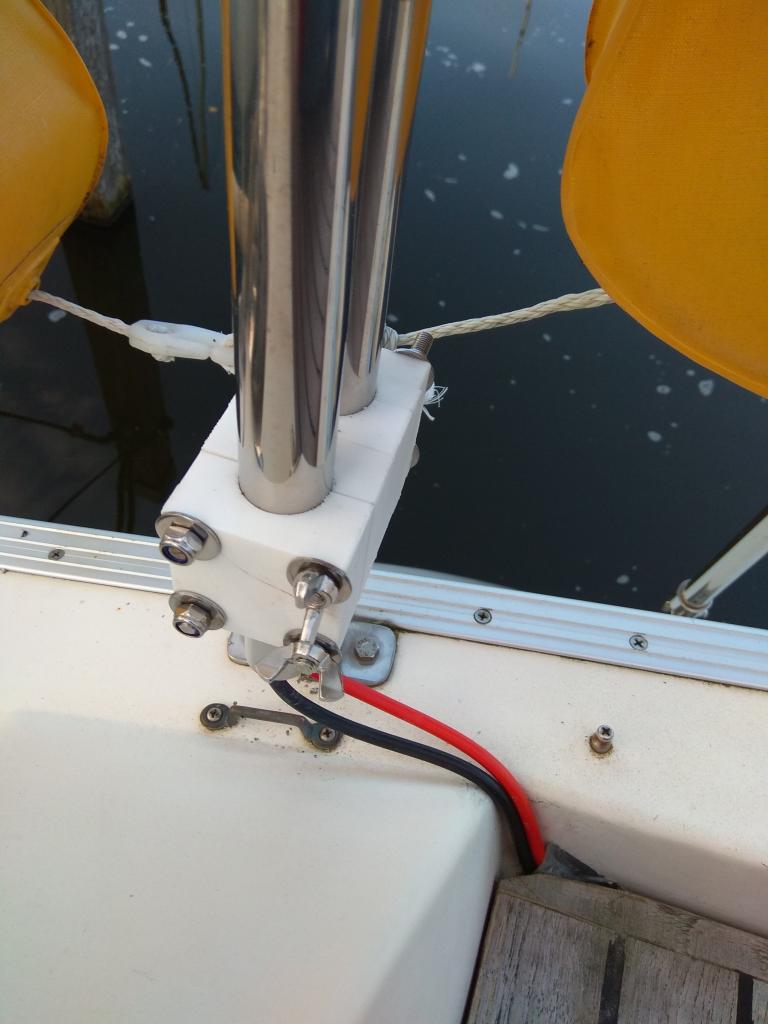

Witte klemmen zijn geprint (PETG) met een 3D printer. In het deel wat aan de hekstoel zit er een intern een moertje in zodat je de klem aan de hekstoel op een andere spanning kan zetten dan het deel wat de buis klemt.
Als je dit niet doet was mijn ervaring dat het geheel toch mee gaat draaien bij het draaien van de buis.
Klemmen zijn symmetrisch zodat je ze eventueel ook kunt gebruiken als de hekstoel buis horizontaal loopt.

Buis 25 mm is totaal circa 2 meter lang, inclusief deel onder paneel.

Heeft in ieder geval 35 knopen wind doorstaan bij het zeilen.
Laatst bewerkt: 03 sept 2017 18:22 door glsf91.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 03 sept 2017 20:03 #868728

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13140
Dat heb je slim gemaakt, leuk om te zien dat 3D printen ook aan boord steeds meer gemeengoed wordt. Ik neem aan dat je de bouten nog gaat inkorten, je kunt je er nu lelijk aan stoten. Je kunt eenvoudig voorkomen dat de vleugelmoeren van de bout af lopen door op het uiteinde van de bout met een centerpunt of puntbeitel even een putje te slaan.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 04 sept 2017 09:03 #868869

  • HPV
  • HPV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5203
Netjes!

Wel 1 opmerking (misschien heb je dat inmiddels al gedaan) maar de zwart-rode bekabeling op dek zou je met een stukje sprialex kunnen beschermen tegen mechanische beschadiging.

Is een spiraalsgewijs ingesneden PVC slang die je gewoon om de bestaande bekabeling kunt wikkelen zonder deze los te nemen. Meteen een stuk in de buis schuiven zodat het metaal de kabel niet kan raken.

Ziet er meteen beter uit
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 04 sept 2017 09:10 #868872

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13140
Zoiets dus



of dit

Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 04 sept 2017 09:10 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 04 sept 2017 09:46 #868882

glsf91,

Dat heb je heel mooi gemaakt, daar kan ik nog een voorbeeld aan nemen.
Vooral die lagertje vind ik mooi.


Er zullen ongetwijfeld nog dop moertjes op de draadeindjes komen om het helemaal AF te maken denk ik.
Laatst bewerkt: 04 sept 2017 09:47 door Saeftinghe.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 04 sept 2017 16:55 #869004

  • glsf91
  • glsf91's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 111
Ja, het moet nog worden afgemaakt. Maar ik wil eerst even kijken hoe dit bevalt. Soort prototype zeg maar. Als het definitief wordt ga ik het wel netjes maken.

Met die lagertjes draait het wat soepeler was mijn idee. En ik had niet voldoende ruimte om daar bijv een slangenklem op te zetten. Er zit trouwens een ringetje tussen de buis en het lager. Anders wil deze niet draaien.

Beschermen van de kabel moet ik inderdaad ook nog doen.

Ik moest even de moertjes kwijt vandaar dat ik ze maar even voor de vleugelmoer heb geplaatst.
Laatst bewerkt: 04 sept 2017 16:59 door glsf91.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 05 sept 2017 17:48 #869389

  • glsf91
  • glsf91's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 111
Als iemand zo ook wil (laten) printen dan kun je hier de benodigde files vinden. Kun je ook iets beter zien hoe de onderdelen eruit zien.
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 30 jan 2018 17:43 #913204

  • leejoow
  • leejoow's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 321
Ik ben zelf ook aan het kijken voor een of twee zonnepanelen bij ons aan boord. Nu had ik contact met Blue Power Shop en deze gaven aan dat op een Victron MPPT tracker eigenlijk twee gelijke panelen in serie moeten hebben en dat deze panelen ook nog eens in hetzelfde vlak moeten liggen.

Zie ook het volgende topic op hun forum:

bluepowershopnl.forum2go.nl/me...-mppt-75-10-t17.html

Op de Il Cigno is het niet zo aangesloten als ik het goed begreep. Hoe zijn de ervaringen?
Alleen ingelogde leden kunnen reageren.

Verstelbaar zonnepaneel op de il Cigno 30 jan 2018 20:00 #913237

  • Wadloper
  • Wadloper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17142
leejoow schreef :
Ik ben zelf ook aan het kijken voor een of twee zonnepanelen bij ons aan boord. Nu had ik contact met Blue Power Shop en deze gaven aan dat op een Victron MPPT tracker eigenlijk twee gelijke panelen in serie moeten hebben en dat deze panelen ook nog eens in hetzelfde vlak moeten liggen.

Niks moet. Het kan.
Je buit de mogelijkheden van een MPPT-regelaar wat beter uit als je twee panelen in serie gebruikt. Het maakt de regelaar namelijk niet uit of er aan de 'paneel-kant' 17 V (één paneel) of 34 V (twee panelen in serie) wordt aangesloten. De MPPT-lader stemt de uitgaande spanning af op de accu (of accubank) waarop ie is aangesloten. Voordeel is dat er met twee panelen in serie veel sneller een bruikbare laadspanning wordt bereikt, waardoor het aantal uren dat de installatie daadwerkelijk laadt groter is dan bij dezelfde opstelling met de panelen parallel geschakeld.

Je panelen moeten echter wel vrij van schaduw blijven. Niet handig dus bij panelen op het kajuitdak. En de panelen moeten inderdaad een gelijk vermogen leveren.

Maar parallel schakelen kan ook. Of één enkel paneel, maar dan zou ik niet voor een MPPT-regelaar kiezen een een goedkope PWM-regelaar van Steca kopen. Die kosten een paar tientjes.
Laatst bewerkt: 30 jan 2018 20:03 door Wadloper.
