Onderwerp: Performance info weergeven low budget

holtere schreef :
Dat snijdt geen hout.

Met een goede steun glijdt een tablet niet weg, het scherm van een tablet is groter dan welk display ook en je kan letters vergriten, dus juist geen bril en met een goede hoes doet zout een tablet niks.

Wat wil je dan? Met een meter heb je een meter nodig, ST60 graphic of multi o.i.d. Maar dan heb je ook een computer nodig die je ploar berekent doir verzamelde gegevens, reken zeker 400 euro. Of een app oo ipad.

Aswin schreef :
Heeft hier jouw autocorrectie iets anders van gemaakt? Na monitor kan ik niet vinden. Nmea monitor ook niet.

Voor een N2K of STng systeem zou je gebruik kunnen maken van mijn RPi PolarPlot projectje. Is geen consumentenproduct dus je moet een beetje technisch zijn om het systeem te configureren voor jouw boot.

Dat is allemaal beschikbaar

Kun je wat toelichten?

In dit draadje staat het een en ander beschreven:
zeilersforum.nl/index.php/foru...box?start=150#852164

Denk je er ook aan dat je je zeilen goed moet trimmen voor de juiste performance!

d35 gebruiker schreef :

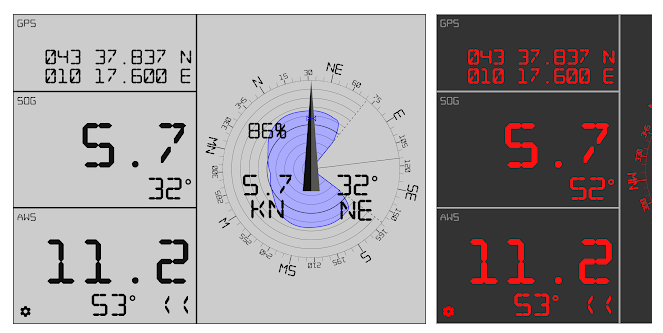

Inderdaad, het moet NavMonitor zijn.

Plaatje ziet er geinig uit





En wat boeiend zegt, een tablet in de kuip kan prima Rémy.

ManneeB schreef :
Er zijn vele redenen om ook waarden boven de 100% te willen zien.
- als je in vlak water goed je best doet is een paar procent boven de 100 af en toe heel normaal
- als de windrichtingsensor niet goed gecalibreerd is zie je dat aan de performance: aan de wind 90% over de ene boeg, 110% over de andere, bijvoorbeeld. Dat is zeer nuttige info: calibreren nodig!
- stroming: met SOG als snelheid en een bekende hoeveelheid stroom mee weet je ook hoe hoog de meter moet staan: 6 kts STW (uit de polar) plus 1 kts stroom moet 116% opleveren.
- headers: bij een velocity header loopt de performance ver boven de 100. Boot vaart door, wind is op. Dat wil je kunnen herkennen. performance omhoog, COG constant, TWS weg en TWA kleiner.
- bij een echte header gaat het net even anders: COG en TWS hetzelfde, TWA en performance minder.
- gebruik van een verkeerde polar herkennen: als je met genua steeds ruim in de 100 zit heb je vast de polar van de HA ingelezen....

Al die nuttige dingen mis je bij een balkje dat stopt bij 100%.

Joh Remi is zo oud dat dat allerlaatste beetje performance niet meer zo nodig hoeft.
Het gaat hem meer om de gein van het zien van of hij het inmiddels al een beetje redelijk onder de knie heeft.

Anjo schreef :
Oh die is best mooi.
En onder log staan ook alle xdr velden
(Bij mij de watertank, dieseltank en twee temperatuursensoren.)

Alleen die polair doet het nog niet zo bij mij

Als je echt een scherm voor een boot wil zal je in de buidel moeten vrees is. De Multiview van Roos doet het bijvoorbeeld. Heb je geen computer oid meer nodig.

@ Nachtvlinder:
Mooi werk maar daar ga ik in verzuipen

Een tablet of laat staan een telefoon mag iedereen zelf weten maar dat gaat hier niet gebruikt worden. Ik zal wellicht de laatste zijn
We hebben 90% van de uitgaven al gedaan,
Er is een boordpc, een miniplex wifimultiplexer, een nmea2k netwerk, een plotter in de kuip. Het hoeft maar een klein stapje te zijn eigenlijk maar gezien de uiteenlopende oplossingen toch niet de geringste!

nu nog een progje op je pc die je nmea stream verrijkt.

Tactictools doet dat heel fraai maar kost knap wat centen voor wat het is (95 euris)

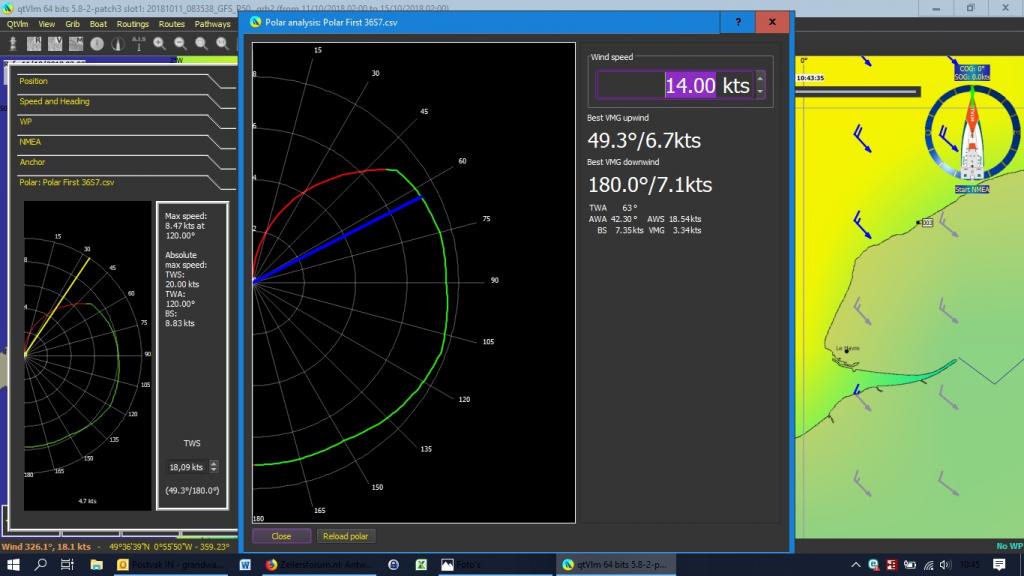

Ik heb QtVlm maar die geeft een slecht afleesbaar beeld voor in de kuip!
Meer smaken?

Bij mijn weten is Tactictool de enige (betaalbare) software waarmee je zelf een NMEAbericht kan maken voor op een display.
QtVlm kan dat niet, WinGPS Voyager kan dan niet. En om nu steeds binnen op de PC te gaan kijken.... dat gaat niet werken.

Je hebt bijna alles al, PC, wifi-mux, hoe zit het met de instrumenten? Heb je een ST60 Multi of Graphics, of iets soortgelijks? Als je die al hebt kost het alleen de software.
Als je daar nu eens 10 jaar plezier van hebt, 100 dagen per jaar, per dag 100 keer op die meter kijken, dan kost die performance je 95/100.000 euro. 0,09 cent per nuttig stukje informatie

Als hij bv Voyager heeft kan TS met de data uit aanwezige wifi mux toch alles laten zien?
Waarom dan Tactictool??

Ik werp weleens blikken in de rondte die minder kosten

Zou een mooie plugin zijn voor Opencpn ....
En nu maar hopen dat iemand zich aangesproken voelt!

It Paradyske schreef :
De polar moet een CSV file zijn met, Let op, de Amerikaanse notatie. Dus een punt voor decimalen en komma's om velden te scheiden. Als je computer op Nederlands staat krijg je een ander formaat en moet je de CSV even met de hand bijwerken.

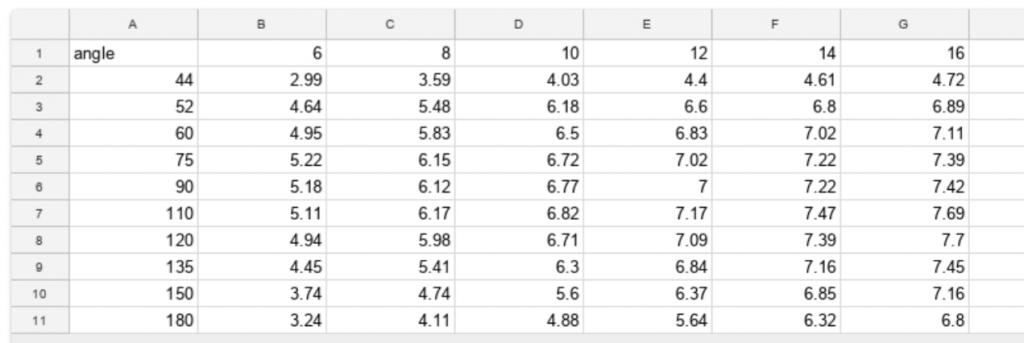

Bestandsindeling als in onderstaand plaatje.

Anjo schreef :
Hoe zou dat moeten dan????? In Voyager kun je geen NMEA-bericht uitzenden met performance erin.....Die staat alleen in een window in Voyager.

Aswin schreef :
Voor welke oplossing is dat? Die van Nachtvlinder of iRegatta?

Het gebruik van slechts 1 UA (of DA) voor verschillende windsnelheden is niet optimaal....
Weer een voordeel van Tactictool: daar kun je alle hoeken zelf invullen en dus de juiste UA (en DA) voor een bepaalde windsnelheid nemen.
Ook veel meer hoeken mogelijk. Ik heb ook 70, 90 en 165 (uit de Speed Guide).

Baasklusje schreef :
Dit is de oplossing voor NavMonitor. Ik heb niet willen beweren dat NavMonitor slechts een UA/DA aan kan, en ook niet dat alleen de hoeken uit de screendump gebruikt kunnen worden. De screendump dient alleen om de structuur van de CSV te illustreren. Ik denk, maar heb niet getest, dat het ook werkt met meer windsnelheden (kolommen) of windsnelheden (rijen).

Performance data is al snel een wassen neus.

Je moet ten minste hebben:
-Een windmeter hebben buiten de upwash. Ofwel zo'n lange hengel.
-Een heel erg goed gecalibreerd log.

Software hebben die voor een aantal zaken kan corrigeren.

boarderbas schreef :
Dat valt erg mee allemaal.
- drift en upwash cancellen elkaar ongeveer uit (zie orc document Speed Guide Explanation)
- alles optellend en aftrekkend kom je op een foutje van een paar procent in AWA.
- software kan dat weer corrigeren. In Tactictool een veld voor windsnelheidscorrectie (masthoogte!) en een veld voor upwash. Beide gebruik ik slechts zelden; niet nodig.
- log: de GPS op niet stromend water. Op stromend water kan je de STW nemen (instelbaar in TTTool)

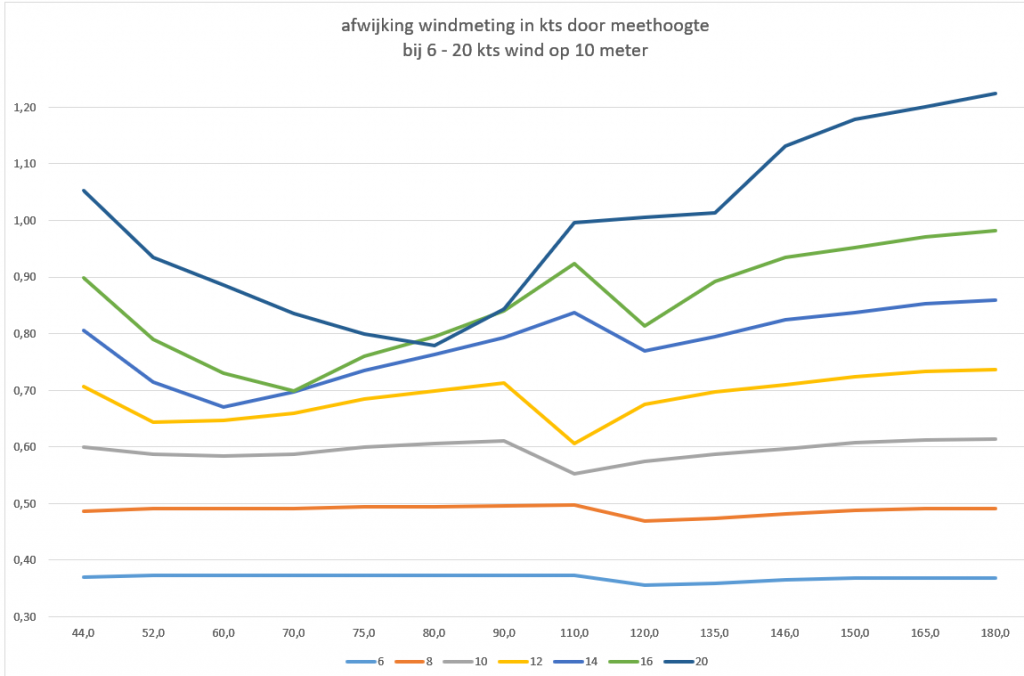

Wat betreft masthoogte: de polar is berekend voor de wind op 10m hoog. Mijn windgever zit op bijna 17 meter. Dat geeft een fout: je meet meer wind dan op 10 meter, en daardoor hoef je minder hard te varen, want de polar gaat uit van ietsje minder wind dan gemeten:

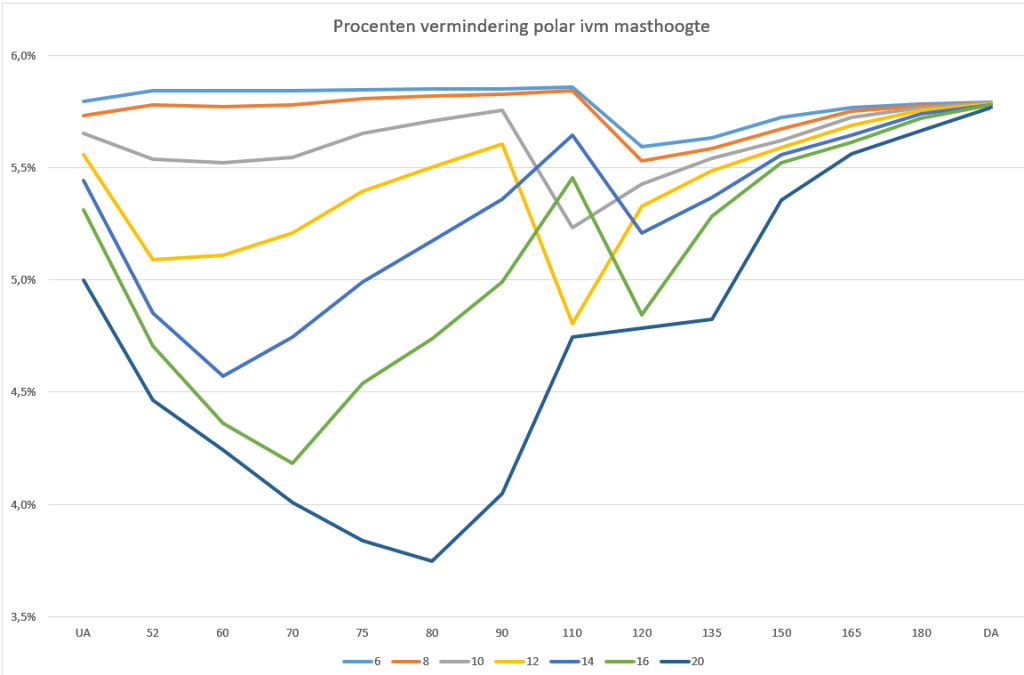

Dan hoef je dus iets minder hard te varen:

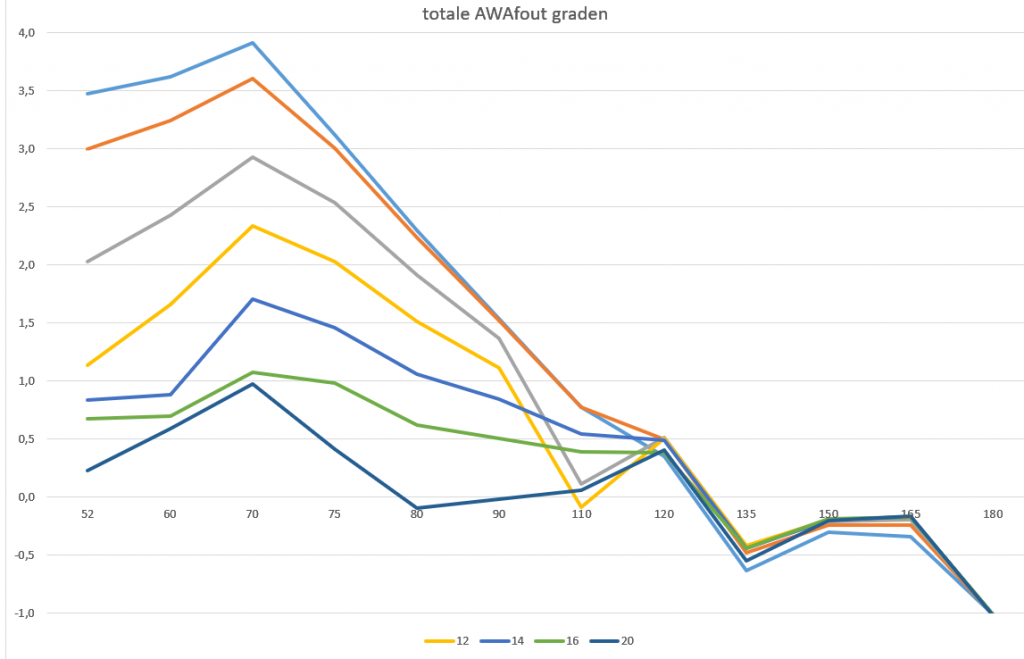

Alles bij elkaar (masthoogte, helling, drift, upwash) geeft de volgende AWA-fouten (berekend met de formules uit de Explanation):



Vervolgens kan je nog uitrekenen wat die AWA-fout voor gevolgen heeft op de TWA-fout en dan weer wat dat betekent voor de performance. We praten dan over 1 a 2 %.

Aswin schreef :
Ok. Ik zal eens naar NavMonitor kijken. Welke platforms is dat beschikbaar?
