Onderwerp: Richtlijnen voor grootte van kabelschoenen?

Richtlijnen voor grootte van kabelschoenen? 31 dec 2023 22:17 #1531828

  • Evert
  • Evert's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 556
In een van de installaties die ik opgeschoond en verbeterd heb hingen de plus en de min van de omvormer nog net op de gekronkelde adertjes van de kabelschoen. Uiteraard was er niets gezekerd en de gesmolten soldeer had een aantal centimeters van de mantel al weggesmolten. Ik ben blij dat ik er op tijd bij was. Wil niet weten wat er was gebeurd als de kabels er daadwerkelijk uitgevallen waren tegen de stalen scheepshuid.
Helaas zijn netjes aangelegde installaties niet de regel. Vaak vanaf de werf wel, maar in de loop van de jaren is er vaak van alles bijgeknutseld. Het lijkt vaak beter als dat het is.
Wat er ook gebeurt. Altijd blijven lachen
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 01 jan 2024 12:08 #1531876

  • Ron V
  • Ron V's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 637
holtere schreef :
Smooth Operator schreef :
holtere schreef :
Als ze niet passen kun je ze toch vastsolderen.
Kan zowel aan de kabel als aan de schroefkant :whistle:

ehhh ook nog allebei :laugh:

Meen je dat serieus?
Ik geloof niet dat ik voor grote stromen zou vertrouwen op een soldeerverbinding. Zeker niet in een situatie aan boord waar de verbinding kan bewegen. Dat is vragen om moeilijkheden...

Laat ik het zo zeggen dat ik de vraag "een beetje dom" vind. Met de nadruk op een beetje natuurlijk :)
Er zijn kabelschoenen met verschillende diameters gaten. Op basis waarvan kies je de diameter van het gat en de bout van accuklemmen? Maakt dat nog iets uit?

Deze reactie is pas dom, maar dat kan je verwachten van de dorpsclown zonder humor!
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 01 jan 2024 15:10 #1531908

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31652
Zitten we nog wel in het goede draadje?
Ik snap er geen snars meer van.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 01 jan 2024 16:10 #1531925

  • MarcelT
  • MarcelT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 933
Iedereen bedankt voor het reageren, maar ik denk dat we een beetje afdwalen ;)

Ik heb nog geen echt duidelijk onderbouwd antwoord op mijn vraag. Ik ga eens bellen met een electriciën en laat het weten als ik iets wijzer ben geworden.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 01 jan 2024 16:37 #1531932

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14641
sy helios schreef :
dat het past...

anders dan;
-voor welke dia. kabel?
-beschikbare slotgat/afm. bout.
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 03 jan 2024 16:22 #1532260

  • Eclips
  • Eclips's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7033
MarcelT schreef :
Iedereen bedankt voor het reageren, maar ik denk dat we een beetje afdwalen ;)

Ik heb nog geen echt duidelijk onderbouwd antwoord op mijn vraag. Ik ga eens bellen met een electriciën en laat het weten als ik iets wijzer ben geworden.

Het is niet echt rocket science, hoor. Je kiest de kabelschoen zo groot dat de bout erdoor past. Een maatje groter is ook geen ramp, maar daar zullen sommigen ongetwijfeld anders over denken. :whistle:
Roald

Never follow a Southerly!
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 03 jan 2024 16:32 #1532262

MarcelT schreef :
Op basis waarvan kies je de diameter van het gat en de bout van accuklemmen? Maakt dat nog iets uit?

Lijkt erop dat TS vrijheid heeft in de bout die hij nog voor zijn accuklemmen moet kiezen?
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 09 jan 2024 20:36 #1533894

  • marcelv
  • marcelv's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 38
Bij grotere stromen wordt vaak ook het aanhaal moment aangegeven.
De gekozen bout moet dan minstens zo sterk zijn dat het aanhaal moment gehaald wordt.

Daarom zal je niet zo snel een 70mm2 kabel zien met een m4 boutje.
Je gebruikt zon kabel enkel voor grotere stromen
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 05:24 #1534155

Ik heb 70mm2 kabel geperst aan ogen met m6 gaten. De terminals zijn van aluminium met een fors contaktvlak. Beiden met isopropanol schoon gemaakt. En gemonteerd. Daarna na het aanzetten op moment gezet volgens voorschrift van de cel fabrikant.

Het een en ander houd in dat voor grote vermogens echt geen wetgeving is dat er ook grote bouten nodig zijn. Meestbelagrijk in deze montage vormen is het contaktvlak van het oog op het vlak van de accupool of busbar zekering aansluiting ed. Je wilt die vlakken super schoon en zo vlak als een cilinderkop kan zijn. En uiteraard oxidatieloos dat mag voorzich spreken.

B)
Meten is weten.
Specialiseren is meer van minder weten.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 05:30 #1534156

Chinees spul zeker? Ik heb dezelfde M6 terminals van inserts voorzien om strippen van de draad te voorkomen en toch met een gezond moment aan te kunnen halen.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 05:38 #1534158

Ik heb nieuwe draadeindjes op maat gekocht en die met schroefdraad borging eerst zo diep als mogelijk gemonteerd. Gewacht totdat uitgewerkt was. Daarna de ogen gemonteerd. Gaat perfect. Draad eindjes met inwendig binnen zeskant.
Meten is weten.
Specialiseren is meer van minder weten.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 05:42 #1534159

Dat helpt een beetje inderdaad en voorkomt vreten door de draaibeweging. Maar zulke ondiepe draad bij deze diameter in een zachte kwaliteit aluminium is gewoon slecht ontwerp. De latere versies zijn verbeterd gelukkig, al kan daar nog steeds geen moer achter.

Laatst bewerkt: 11 jan 2024 05:46 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 17:14 #1534294

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412
Als je zulke polen maakt , zou ik verwachten dat ze ook speciale kabelschoenen hebben die daar mooi L vorming in vallen en de met 2 boutjes vast zet tegen het draaien .

Maar da's dus niet zo :(
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 17:18 #1534295

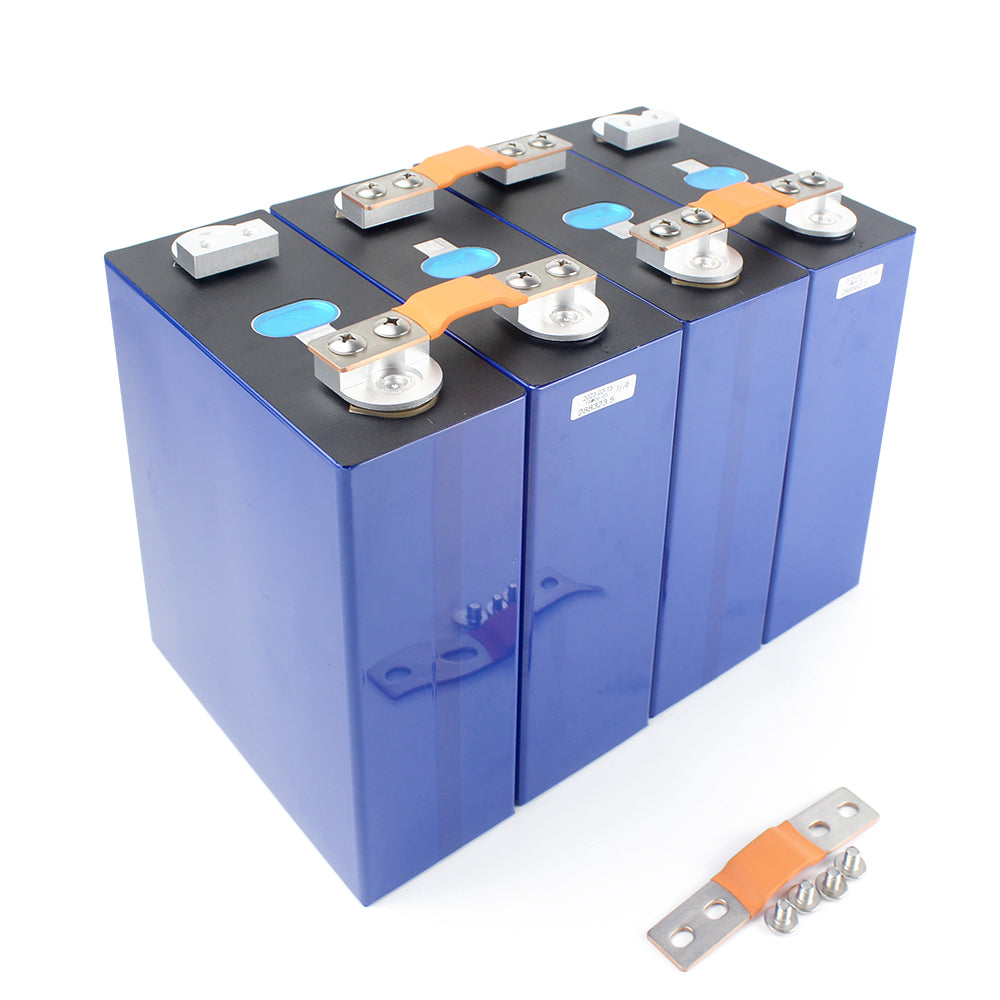

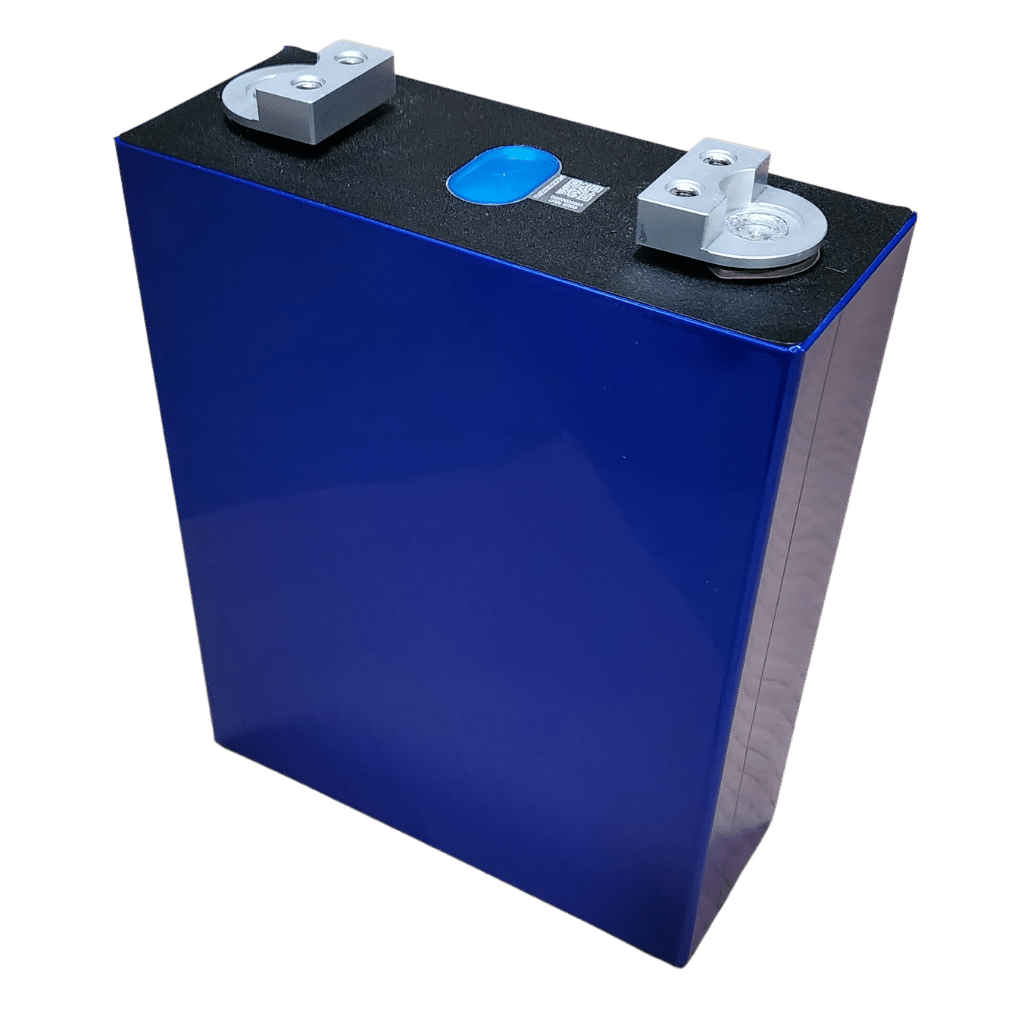

Deze koppelstrips verkoopt EVE erbij:

Laatst bewerkt: 11 jan 2024 20:21 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 17:48 #1534307

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412

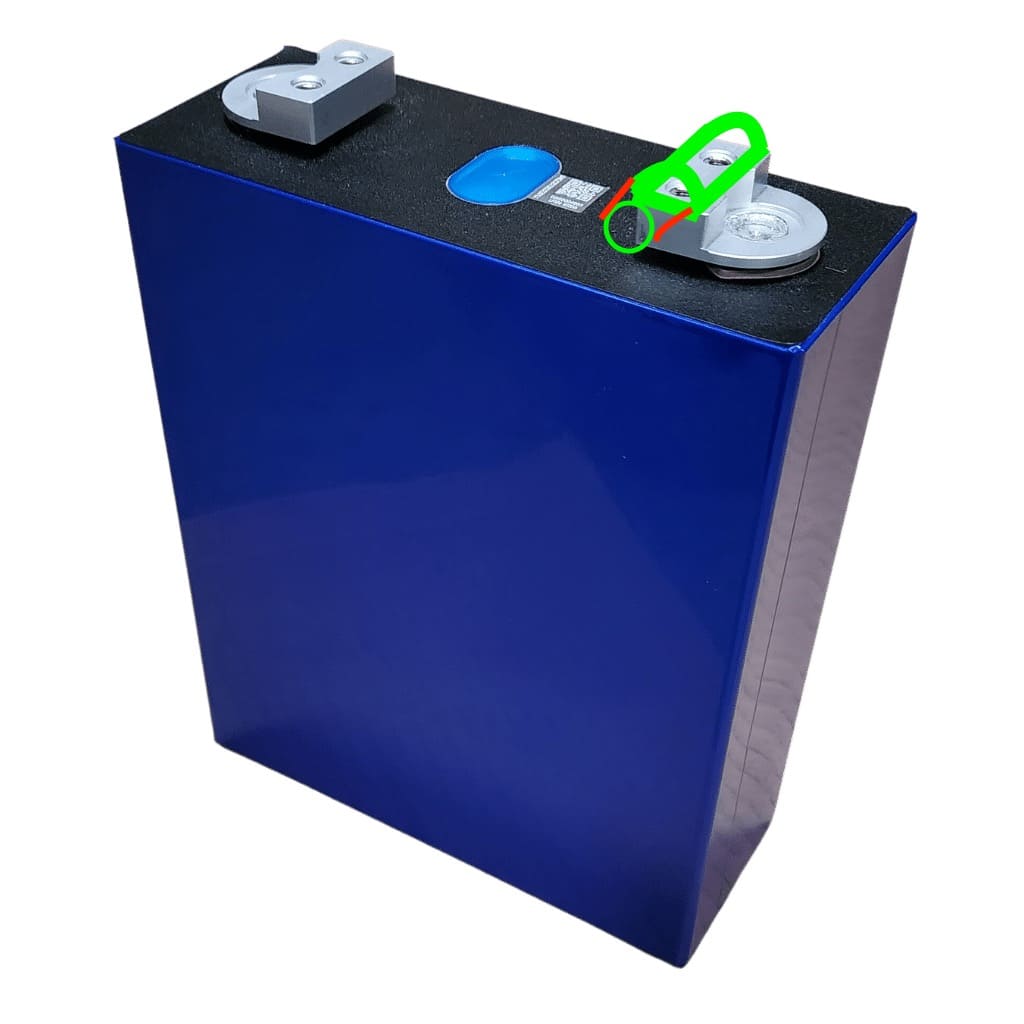

Ik bedoel zoiets voor de kabel aansluiting , slechte schets maar dus met 2 boutjes , desnoods onderzijde een randje waar hij over de pool valt .

Boutjes zijn alleen voor de compressie niet voor het draaien dat doet het randje .


Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 18:11 #1534312

Ja wel jammer; je zou zomaar zelf iets gaan bedenken...
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 18:35 #1534318

  • ironman
  • ironman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1534
Ik heb deze ook en ze zijn best wel kwetsbaar; het is inderdaad zacht aluminium. Even de cel optillen aan de boutjes en die dingen zijn al krom.
geloof niet alles wat je denkt
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 19:11 #1534330

Ik heb, nadat er één draad aan het doldraaien was, inserts in laten zetten. Lekker hard materiaal nu :)



zeilersforum.nl/index.php/foru...nd?start=275#1524892
Laatst bewerkt: 11 jan 2024 19:16 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 20:12 #1534335

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31652
"normaal" zijn het M6 inbus stelbouten. Als je die doldraait kan je er 1/4" RVS inbus stelbouten indraaien, schijnt muur en muur vast te zitten.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 20:20 #1534336

Als je geluk hebt wellicht! Overwogen, maar voortappen met de juiste spoed en zelfsnijdende inserts gebruiken gaf mij een beter gevoel.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 21:41 #1534351

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31652
Nachtvlinder schreef :
Als je geluk hebt wellicht! Overwogen, maar voortappen met de juiste spoed en zelfsnijdende inserts gebruiken gaf mij een beter gevoel.


Thread repair for stripped M6 Terminals for EVE LF280 and LF304 cells
Simply use the UNC set screw below and slowly drive it into the stripped terminal.

Set screw: 1/4″ UNC (coarse)
Thread: 20TPI
Length: 1″ (or longer)

You need the 1/4″ UNC nut as well as the original M6 will not fit any more.

No pre-drilling, no re-threading needed. Bombenfest!


minuut 7:35

ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Laatst bewerkt: 11 jan 2024 21:49 door Calidris.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 11 jan 2024 21:56 #1534353

  • Jeroen-Pion
  • Jeroen-Pion's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 5412
Toch sneu dat we nu van alles moeten verzinnen , een accupool bestaat al even . Zou op een moderne accu geen probleem meer moeten zijn . :(
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 12 jan 2024 02:57 #1534360

Calidris schreef :
”Quick Repair” filmpje Andy

Ik ken dit filmpje, maar raad je (juist jij!) dit nu aan!?

De industrie kent betere, iets minder “Quick” methoden hiervoor dan er op goed geluk dan maar een iets grotere bout in te jassen ;) Je moet echt geluk hebben met de toestand hoever de terminal heen was, of de stud goed gaat snijden of juist verder stript, er recht in gaat etc. Ik zou dit zeker niet “preventief” gaan toepassen om nog goede terminals te upgraden om goed en betrouwbaar op moment te kunnen zetten. Maar zoals gezegd: je kunt er mee weg komen, met wat geluk.

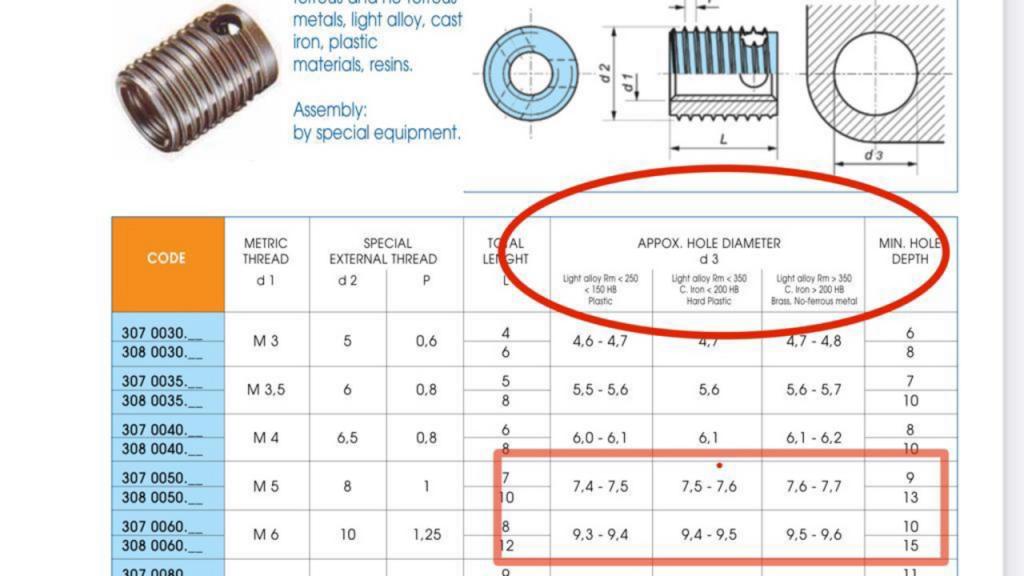

In de machinebouw gebruikt men Helicoil hiervoor; hier ook op het randje vanwege de zeer beperkte diepte. Ik kon net 4 gezonde gangen realiseren hiermee. Da’s onvoldoende. In kunstof, hout en andere zachte producten werkt men met inserts. Met uitgeengineerde en goed gedocumenteerde voorbewerkingen.

Ik vind dit slecht ontworpen terminals; lekker compact maar geen consumenten eindproduct eigenlijk (ook niet zo bedoeld overigens).

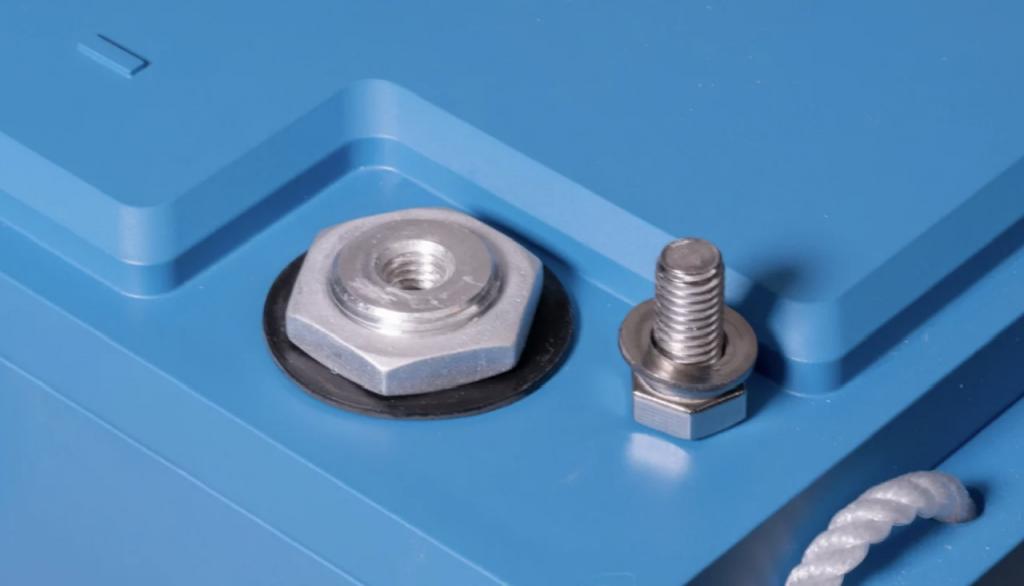

Victron snapt het en gebruikt forse M8 inserts:



On-topic: 6 mm diepe M6 draad in zacht aluminium is géén gezonde richtlijn voor de bout van een kabelschoen!
Laatst bewerkt: 12 jan 2024 03:17 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 12 jan 2024 16:29 #1534467

In mijn cellen heb ik de schuifmaat gehangen kwam tot de conclusie dat er een dikke 16mm diepte tot op de bodem was. Heb daar toen 40mm m6 tappen in gezet met forte schroefdraad borging van loctite B) lekker twee dagen gewacht. En toppie vast die handel. Ach over alles valt wel wat te mauwen toch ? :whistle:
Meten is weten.
Specialiseren is meer van minder weten.
Alleen ingelogde leden kunnen reageren.

Richtlijnen voor grootte van kabelschoenen? 12 jan 2024 18:16 #1534494

16 mm vlees lijkt mij prima, niet te vergelijken met mijn 6 mm… Fouten uit ontwerp gehaald blijkbaar!
Alleen ingelogde leden kunnen reageren.
