Onderwerp: starten Yanmar 2 GM 20

starten Yanmar 2 GM 20 17 juli 2016 19:06 #752881

  • canuma
  • canuma's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 434
CeesS schreef :
Dit begint een lang draadje te worden, maar de juiste oplossingen staan er echt in, we draaien in cirkels rond.
Als er bij het indrukken van de startknop niets anders gebeurt dan het klikken van het startrelais, zijn er twee mogelijkheden : of de contacten van het startrelais zijn ingebrand, of de spoel van het startrelais krijgt niet genoeg spanning om met het anker het rondsel in de startkrans te trekken en de relaiscontacten te laten sluiten.
Als de motor ook niet start bij het direkt verbinden van de plus van het startrelais met +12V, is het probleem het startrelais zelf, dus vervangen of repareren.
In het andere geval is de som van alle overgangsweerstanden in de kabelboom het probleem. Meestal een probleem van ouderdom. Heel simpel te omzeilen door een hulprelais dichtbij het startrelais te plaatsen, zie eerder in dit draadje.

Oud draadje, maar lijkt het probleem dat ik deze week heb. Over de keuze uit twee kwaden (draadboom of startrelais) heb ik een vraagje. Ik moet blijkbaar een draad trekken van plusplool accu rechtstreeks naar de plus van het startrelais. En dan? Start ik dan nog steeds met de startknop? Het lijkt me dat ik dan het circuit weliswaar korter heb gemaakt, maar niet heb verlegd.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 17 juli 2016 19:45 #752907

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 598
Wellicht heb je hier iets aan, zie deze Link
Laatst bewerkt: 17 juli 2016 19:46 door Yazz. Reden: Link vergeten
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 17 juli 2016 20:16 #752915

  • Philip
  • Philip's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7302
canuma schreef :
Oud draadje, maar lijkt het probleem dat ik deze week heb. Over de keuze uit twee kwaden (draadboom of startrelais) heb ik een vraagje. Ik moet blijkbaar een draad trekken van plusplool accu rechtstreeks naar de plus van het startrelais. En dan? Start ik dan nog steeds met de startknop? Het lijkt me dat ik dan het circuit weliswaar korter heb gemaakt, maar niet heb verlegd.
nee, je legt een nieuwe direct van de accu (zekeren!) via de startknop naar het relais. Gewoon de startknop blijven gebruiken dus. Ja, je route blijft even lang maar omdat je een nieuwe, verse, dikkere kabel gebruikt zonder stekkers er tussen, blijft er meer van je spanning over. Dat is het idee.

Als je letterlijk doet wat je schrijft, blijft je startmotor altijd lopen :woohoo:
Laatst bewerkt: 17 juli 2016 20:17 door Philip.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 17 juli 2016 21:09 #752940

  • canuma
  • canuma's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 434
Yazz schreef :
Wellicht heb je hier iets aan, zie deze Link

Ik geloof dat ik begrijp wat hier getekend is. De startknop schakelt een relais. Daar is weinig stroom voor nodig. Dat relais schakelt dan op zijn beurt het startrelais. Daar is meer stroom voor nodig maar dankzij de korte en dikkere kabels is die er ook, is de bedoeling.

Aardig idee. Houd ik even vast.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 17 juli 2016 21:18 #752944

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3852
Dit hulp relais zit er dan tussen omdat de draadboom van Yanmars vrij lang is met diverse onderbrekingen met stekkers en contrastekkers.
Na verloop van de tijd komen hier overgang weerstanden op niet groot maar wel genoeg dat er steeds slechter gestart word.
Ik had het zelfde start probleem en vanaf de start accu tot motor bediening paneel en start motor alles schoon gemaakt en stekkers ingespoten met contact cleaner.
De hoofd zekering die tussen de draad boom zit veranderd en start hierna uitstekend.
Zonder hulp relais dus het kan wel.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 17 juli 2016 21:34 #752949

dehler schreef :
Dit hulp relais zit er dan tussen omdat de draadboom van Yanmars vrij lang is met diverse onderbrekingen met stekkers en contrastekkers.
Na verloop van de tijd komen hier overgang weerstanden op niet groot maar wel genoeg dat er steeds slechter gestart word.
Ik had het zelfde start probleem en vanaf de start accu tot motor bediening paneel en start motor alles schoon gemaakt en stekkers ingespoten met contact cleaner.
De hoofd zekering die tussen de draad boom zit veranderd en start hierna uitstekend.
Zonder hulp relais dus het kan wel.

Ben toch erg benieuwd wat je dan hebt veranderd aan de hoofdzekering?
Laatst bewerkt: 17 juli 2016 21:45 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 17 juli 2016 22:07 #752955

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3852
Zie hier www.conrad.nl/nl/aiv-steekzeke...ede-6-mm-854726.html

Zit er tussen gesoldeerd.
Met krimpkous afgewerkt.
Verleng bussen zijn te gammel.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 18 juli 2016 16:08 #753113

Dank je!
Was het nodig om de bestaande zekering met houder te vervangen?
Laatst bewerkt: 18 juli 2016 16:09 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 18 juli 2016 18:53 #753144

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3852
De oude zekering is qua constructie slecht.
De nieuwe water dichte behuizing is stevig en de steek zekering zit vast em is makkelijk te vervangen.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 18 juli 2016 20:25 #753172

dehler schreef :
De oude zekering is qua constructie slecht.
De nieuwe water dichte behuizing is stevig en de steek zekering zit vast em is makkelijk te vervangen.

Helder!
Ik dank je hartelijk voor de tip. B)
Laatst bewerkt: 18 juli 2016 20:26 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 31 jan 2021 10:49 #1249250

Iemand enig idee hoeveel stroom het startrelais op de startmotor trekt? De zekering die er nu in zit is 30A, ik ga een hulprelais plaatsen en wil een installatie automaat (geschikt voor DC) plaatsen tussen de +12Vdc vanaf de accu/startmotor en de (witte) draad naar het startrelais op de startmotor.

Nu kan ik 32A kopen of evt kleiner (bijv 20A). Ik zit wel aan een c-karakteristiek te denken.
De 12Vdc naar het dashboardje wordt met 6A beveiligd. Deze kan wellicht kleiner want hangt natuurlijk bijzonder weinig belasting aan (paar lampjes, zoemer en toerenteller).

Vraag is dus de beveiliging naar de startsolenoid? Iemand enig idee?
Anfänger
Laatst bewerkt: 31 jan 2021 10:50 door Benthouse.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 02 feb 2021 06:25 #1249821

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4154
Voor een hulprelais bij het startrelais van een 2GM20 voldoet een standaard 12V/30A relais uit de automaterialen handel prima (doet bij mij al jaren zonder haperen dienst). Je kunt ze indien gewenst ook in hogere Amperages kopen, zie bv www.reichelt.nl/nl/nl/50a-hoog...rc2-c-12-p79401.html
Aan de beveiliging hoef m.i. door de toevoeging van een hulprelais niets te veranderen. Als je het hulprelais aanstuurt vanaf de startknop, is die route beveiligd door de bestaande zekering van het instrumentenpaneel.
Laatst bewerkt: 02 feb 2021 08:50 door CeesS.
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 03 feb 2021 19:18 #1250222

Dank Cees. Start relais heb ik reeds. Ging meer om de beveiliging van de start solenoïd op de startmotor. In de standaard Yanmar setup is die 30A maar ik vermoed dat dat aan de hoge kant is, vereist ook dikker draad. Ik heb een 32A automaat besteld. Dat gaat zeker werken. Dan maar wat 6mm2 draden ertussen
Anfänger
Alleen ingelogde leden kunnen reageren.

starten Yanmar 2 GM 20 10 feb 2021 08:09 #1252255

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4154

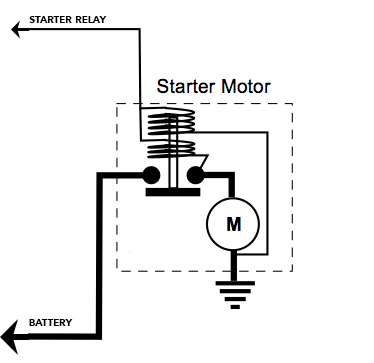

In het Sailboat Owners forum meldt iemand dat de door hem gemeten (aantrek)stroom voor de solenoid 17,4 A is bij een accuspanning van 12,1 V. De 'houd'-stroom ligt aanzienlijk lager, de solenoidspoel bestaat uit twee gescheiden wikkelingen waarvan er eentje wordt uitgeschakeld bij het bereiken van de maximaal ingetrokken stand.

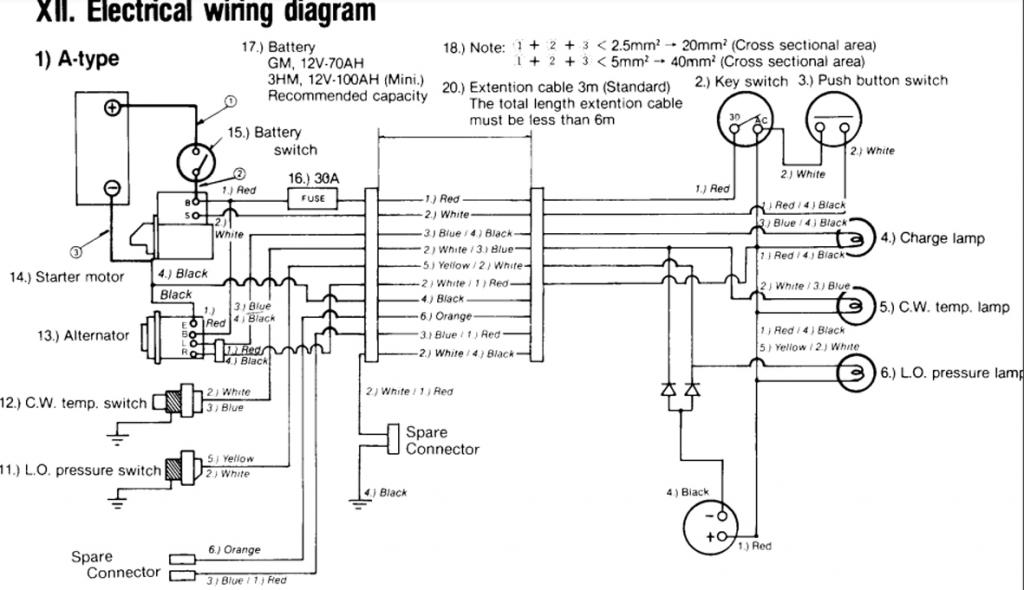

edit : de solenoid-bekrachtiging (witte draad) is in de oorspronkelijke opzet niet apart gezekerd, maar doet mee in de algemene 30A zekering (rode draad) naar de sleutelschakelaar op het panel (zie bijgevoegd schema)





Laatst bewerkt: 10 feb 2021 10:37 door CeesS.
Alleen ingelogde leden kunnen reageren.
