Onderwerp: Motorfundatie repareren

Houtdraadbouten in kops multiplex zou niet mijn voorkeur hebben, maar mogelijk is het eigenlijk geen probleem. Kun je er geen moer (evt zo’n verlengmoer, die zijn lekker lang) of een los stuk rond staal dat je van de zijkant door-en-door in het multiplex inschuift met een draadgat (misschien lastig uitleggen, je ziet dit soort constructies vaak wat lichter uitgevoerd in meubels als haakse verbinding.

Huidige steunen zaten met zelfborgende moeren vast. Al deze bout-/moer ombinaties kon ik makkelijk ronddraaien: de moeren draaiden mee. Door de trillingen is denk ik wat ruimte in de houten lat ontstaan. Dit krijgt flink op z’n donder dus. Waren ook (geen verstand van) zwarte “8” bouten gebruikt. Geen bouwmarkt bouten bedoel ik. Het zou mij niet verbazen als je deze bouten op moment moet vastzetten. In hout lijkt mij dat inderdaad geen goed plan.

Stalen hoekijzer aan vertikaal deel bouten en in constructie verwerken? Als het klaar is schroefdraad voor de steunen tappen daarin? In plaats van met zelfborgende moeten Loctite deze borging laten doen?

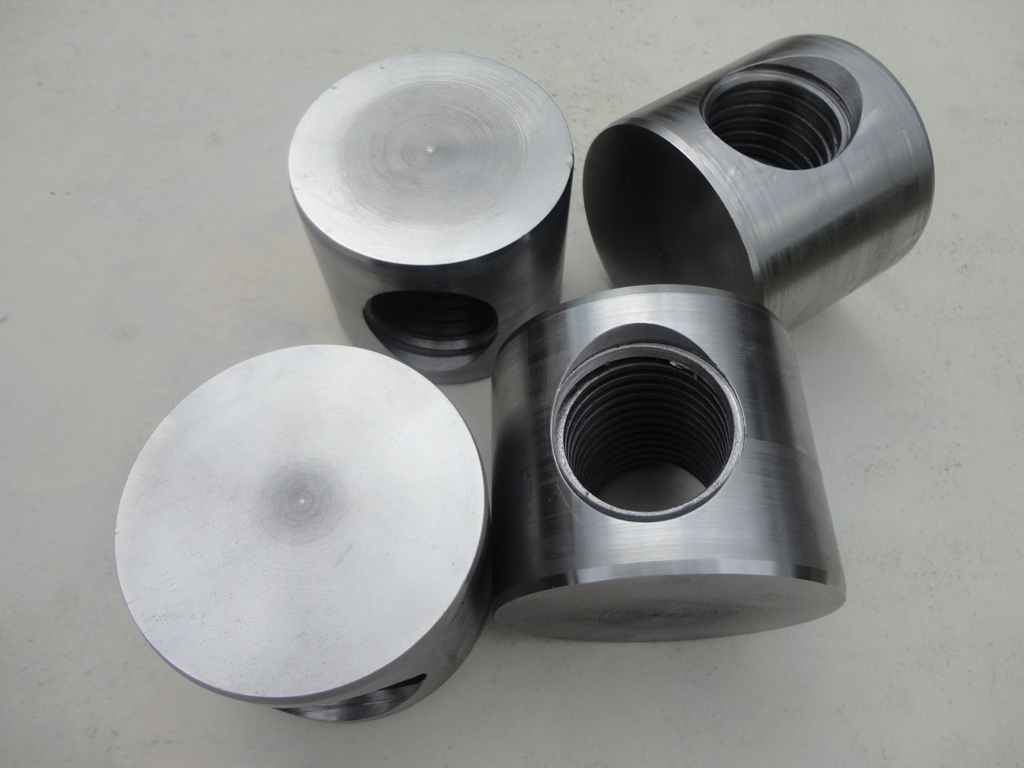

Houtdraadbouten in kops hout gaat niet goed werken heb ik helaas in de praktijk ervaren. Ik zou stroken multiplex stapelen en lijmen met epoxylijm bv. 700 van Polyservice tegen de bestaande vertikale fundatie. Stalen strips weer boven op de fundatie en in de fundatie verankeren met een aantal bouten en rondmoeren [maar dan wel langer als op het plaatje]

Als je bouten op moment vast gaat zetten, zou ik dat dan niet in zelf-getapte draad doen. Dan liever gewoon in een goed passend gat, ring eronder en (goede) moer. Getapte draad gebruik ik alleen voor niet-kritische toepassingen of als het echt niet anders kan (geen ruimte / toegang vanaf de onderkant)

Het is toch best te doen de huidige maatvoering over te nemen? Dan kun je relatief eenvoudig een malletje maken om buiten de boot (thuis in de garage?) een mooie nieuwe motorfundatie in elkaar te plakken. paar plaatjes metaal er in waar je in kan tappen voor de motorsteunen. Dan hou je het werk in de boot beperkt tot meten, slopen en inlamineren.

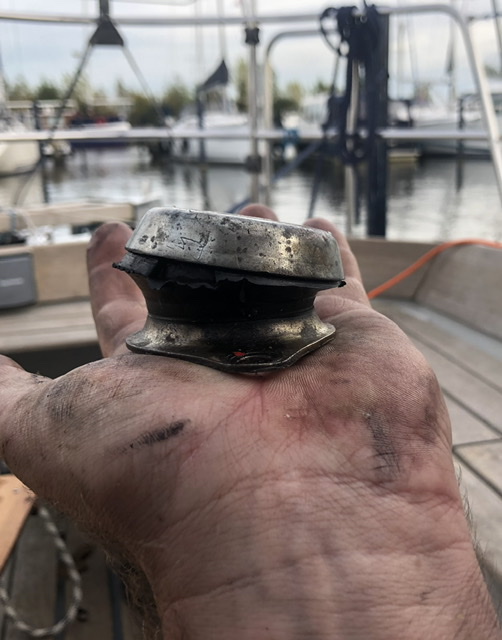

Zó waren de steunen er aan toe…

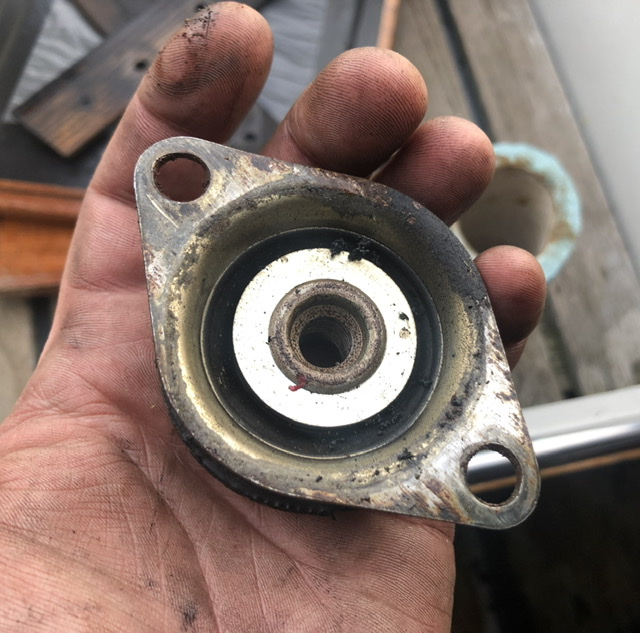

Vóór niet zo veel aan de hand:

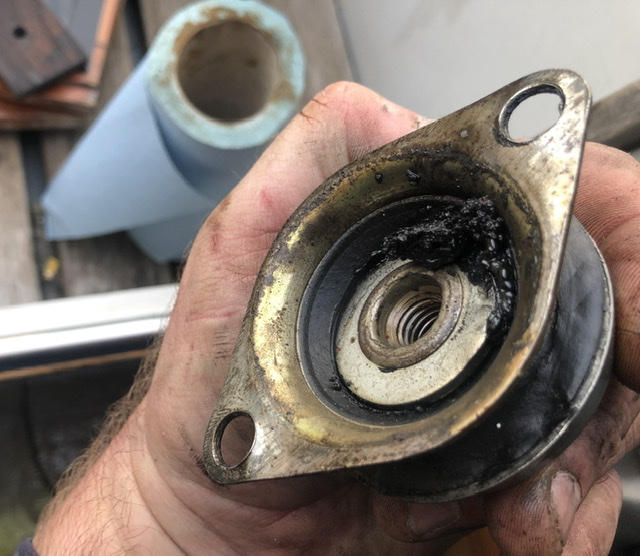

Áchter is de persing zich aan het loswerken geweest: een vettige drap van verbrand en verkruimeld rubber:

Wanneer die fundatiekokers hol zijn, kun je daar met een gatenboor wel een ruim gat in boren zodat je er aan de binnenzijde een ring en moer door kunt aanbrengen. Wanneer ze massief of gevuld zijn kun je er ook draadeinden in verlijmen met epoxy.
Staat van de motorsteunen is serieus belangrijk. Daar maak en breek je het goed functioneren van de motor-schroefas mee. en bovendien het comfort (geluid en trillingen) Let op de hardheid Shore geloof ik.
Die vervorming komt ook omdat die Buck-jes zo achterlijk zwaar en lomp zijn in verhouding tot het vermogen wat er uit komt. Maar goed dat had ik in het vorige draadje al aangegeven.

Dank voor de inzichten.

Niet oplappen maar uitslijpen en nieuw maken dus?

Ik vraag mij af hoe ik dit betrouwbaar op kan meten; de hoogte mag straks hooguitvenkele millimeters (shim bereik, steunen zijn niet verstelbaar…) te laag zijn. Te hoog mag echt niet. De uitlijning wás, ondanks de verzakking, goed.

Met de schroefasflens als referentie en (redelijk leesbare) maattekeningen: hoe zou ik vanaf een kaal vlak moeten gaan ontwerpen? Mockup van de motorsteunen t/m flens keerkoppeling? Kan dat precies genoeg worden?

Maak een mal van redelijk stijve latjes. Het boutpatroon is je referentie maat. Schroef (of bout) stukjes hout op de plekken die bekend zijn en je referentie vormen. Ga vervolgens met stijve latjes een skelet maken. Ik gebruik zelf een 'glue gun' voor dat soort dingen, van die plastic staafjes die door een apparaatje gesmolten worden en dan vrij snel opdrogen. Je bouwt als het ware een mal van je motor helemaal tot aan de flens van je schroefas. Hoogte fixatie kun je doen door steun latten te maken naar het vlak of naar de vloer van de kuip. Dit hele geraamte moet je er uit kunnen halen tijdens het maken van de nieuwe fundatie en je moet ook het natuurlijk ook weer terug kunnen plaatsen voor het tussentijds meten.

Over het algemeen maak je een motorfundatie tussen de 5 en 20mm te laag. Tijdens het uitlijnen van de motor gebruik je dan vulplaatjes om de motor op de jusite hoogte te krijgen. Houd er rekening mee dat je met de hoeveelheid vervorming die je nu op je fundatie hebt, de motor waarschijnlijk slecht stond uitgelijnd.

Reed schreef : Het is niet (alleen) de verhouding gewicht/vermogen maar gewicht/sterkte fundering. En die is zodanig dat ik de rotzooi er kompleet uit zou slopen en aan beide kanten massieve stukken hout (wat JRomkes ook schrijft) zou bevestigen en die ook aan de zijkant vast te lijmen.
Ik denk dat die aanpak minder werk is dan met stukken multiplex en draadeinden op het bestaande door te bouwen en zal een sterker resultaat opleveren.

Dank, ook Erik: klinkt heel bruikbaar.

zeekraal: je bedoelt opbouwen vanaf de schotten naar binnen toe? Die ruimte daar tussen (nu…) is nutteloos en valt gereedschap enzo in.

Je zou ook eerst een mal kunnen maken van je motor en keerkoppeling. Dat kan een eenvoudige mal zijn van multiplex waarin de gaten voor de dempers exact zijn gepostioneerd en natuurlijk de flens voor de schroefas. Je kan dan met de dempers op de juiste positie de nieuwe fundatie bepalen.

wat Erik zegt, latjes en smeltlijm, haha. Je kan rondom het vlak van je fundatie ook op de romp/omgeving aftekenen, door er een lineaal op te leggen en die vervolgens tegen de romp te schuiven. Een nieuwe fundatie kun je vervolgens bijwerken, tot je met de lineaal rondom alle lijnen weer raakt. samen met je malletjes van je boutgaten kun je dan je motor op hetzelfde vlak weer terug plaatsen. En ook de motorfundatie iets lager maken is een prima idee. Een vulplaatje druk je er zo tussen, als je je best doet zijn die allemaal van gelijke dikte, in het ergste geval druk je er verschillende diktes tussen.
als controle kun je ook een plaatje multiplex op je fundatie leggen, en er een andere tegenaan lijmen(5 min. epoxy ideaal), die vlak tegen de flens van je schroefas valt.

edit: je kan zo zelfs een ruwe mal van je vlak tpv je motor maken, met bijvoorbeeld mengstokjes en smeltlijm de vorm overnemen, die overnemen op multiplex, en er vervolgens dun multiple op schroeven.

Zoals JRomkes zegt. Kun je ook een ander type en makkelijker afstelbare motorsteunen toepassen

Je gaat die motor toch niet op hout zetten...
Dat krijgt altijd ruimte en blijft nooit lang heel.
Een mooi stalen frame erin lamineren misschien wel rvs voor het gemak van het (niet) afwerken.
Je kunt dat spul prachtig perfect op maat laten komen en thuis monteren en wat Romkes al zegt, in de boot vastzetten.

Te zwaar. Ik zou lekker met epoxylaminaat gaan kleien.

Flauwekul natuurlijk voor die paar stroken hoekprofiel.
Van epoxy moet dat dubbeldik en gezeur om lekker te kunnen vastbouten.
Reken ook maar eens het verschil in kosten en werk uit.

holtere schreef :






Van deze staan de motoren ook op hout
Wel in een epoxy/koolstof laminaat, maar toch...

in ieder geval, de keuze is reuze, en het is ook maar wat je zelf goed ligt qua materialen. Maar zo veel mogelijk buiten de boot werken is wel het meest comfortabele;)

Als je toch aan het ontwerpen gaat dan zou ik gelijk het ontwerp aanpassen zodat je minder last hebt van trillingen en geluidshinder.

Kan ook geregeld worden

Voor het gewichtsargument zou ik eerder een vervanger zoeken voor die Bukh.

holtere schreef :
Het klopt niet, zo’n frame inlamineren. Brrr

In mijn Victoire stond een Solé Mini en die is vervangen door een Farymann 15W. Daarvoor is een nieuwe fundatie en ophanging gemaakt. De fundatie is gemaakt van twee hardhouten balkjes en de ophanging bestaat uit beugels van Allpa. Zeer professioneel gedaan.

Noballast schreef : Inlamineren kan op veel manieren, schroeven kan ook.
X-yachts en een hoop anderen doen dat overigens ook wel hoor, complete kielconstructies.

holtere schreef :
Appels met peren vergelijk. Er worden ook hele fames ingelamineerd waar kiel, mast en verstaging aan vast zitten. Is onderdeel van het ontwerp en constructie, op elkaar afgestemd dus.
Het gaat hier om een motorfundatie in een polyester bakje. Daar ga je toch niet ineens een stalen frame inlamineren. Boompje bij het beestje houden, laminaat, hout of een combi. Dat klopt.

Ja, dat zien we aan de huidige staat van het spul.
Maar prima, ik hoef het niet te maken en er niet mee te leven.
