Onderwerp: Schakelpaneel

Maar als je nou even de soldeerverbindingen naloopt en doorsoldeert, dan doet ie het toch goed, en is ie van inferieur naar beter gepromoveerd.

It Paradyske schreef : Zo heb ik hem inmiddels ook gerepareerd. Echter is het aan de achterkant zo slecht/scheef afgewerkt dat je hier en daar enorme klodders soldeer nodig hebt om de boel contact te laten maken.
Nu is er ook nog een lampje in een schakelaar kapot gesprongen, dus tijd voor wat beters

nivek schreef :
Zou je niet gewoon de schakelaars kunnen vervangen ?
Maak eens een foto van de achterkant, dan hebben we beter een idee van het probleem en of er daar nog iets fatsoenlijks van te maken is.

Ik zoek ook al een hele tijd naar een ander schakelpaneel, maat geen van de in de watersportwinkels aangeboden toestellen kan mij bekoren. Ofwel te weinig schakelaars, ik vind 8 een minimum, ofwel nog met die antieke glaszekeringen en ik wil alleen nog steekzekeringen hebben.
Ofwel loeiduur en niet waterdicht aan de achterkant.
Ik heb een tijdelijke opstelling gemaakt met autoschakelaars en steekzekeringhouders maar moet er dringend eens een betere versie van maken.

Blue sea maakt mooie, ook waterdichte.
www.bluesea.com/products/category/25/DC_Panels

Het is ook eigenlijk niet de bedoeling om daar te solderen. Eigenlijk hoort er een kabelschoentje aan de schakelaar en aan de zekering. Je zou de verbinding tussen de zekering en een kant van de schakelaar kunnen solderen (die hoeft nooit los), maar echt netjes is dat ook niet.

Als alles gesoldeerd zit, hoe moet je dan het paneel vervangen, of alles netjes inbouwen?

Hier ook een en ander. Ziet er gelikt uit, maar dat hoeft niets te zeggen over de kwaliteit. De (ik vind hoge) prijzen ook niet.

Zowel BEP als Philippi hebben goede producten. Blue sea ook, ietsjes minder denk ik.

Tony2920 schreef :
Ook ik zoek een dergelijk paneel. In de voorstellen zie ik toch weer de glaszekeringen en geen steekzekeringen.
(Kan natuurlijk zijn dat ik iets over het hoofd zie)

Ook ik lees even mee... Vandaag de spaghetti uit de kast getrokken nog een hoop werk te doen...

Steekzekeringen in een paneeltje heb ik nog nooit gezien. Bluesea heeft wel een doos met deksel met zekeringen waar je eigenlijk het hele schip op aan kan sluiten.
Heb ik een keer op een werf gedaan. Maar daar zitten weer geen schakelaars in, dit is voor in de kast.

Je kan natuurlijk ook zelf iets maken.
Via onderstaande website kun je software downloaden waarmee je eenvoudig een paneel kan ontwerpen.
www.schaeffer-ag.de/en/downloa...designer/?no_cache=1

De schakelaars e.d. kun bijvoorbeeld bij Conrad bestellen.

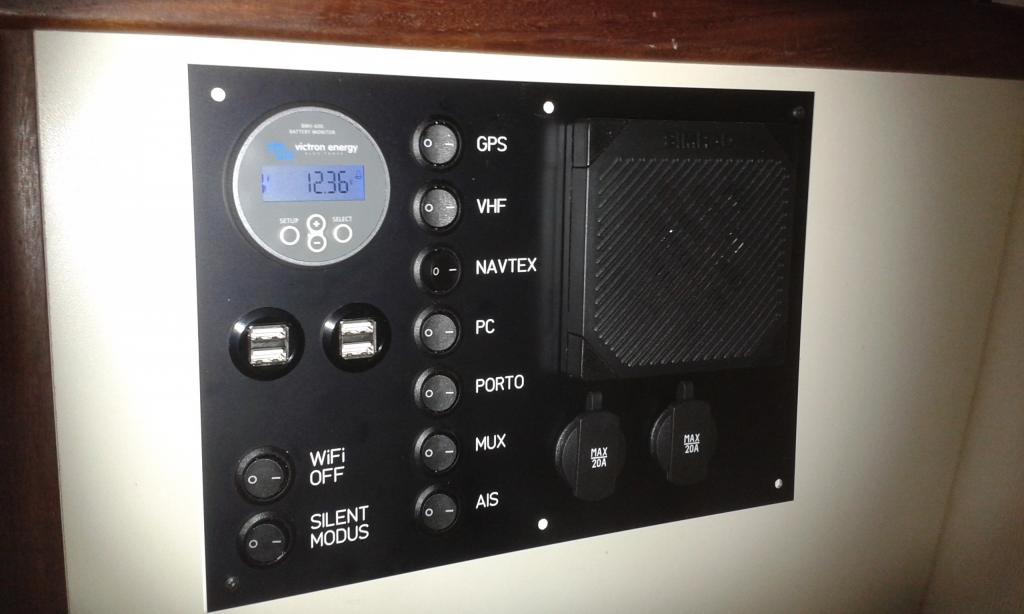

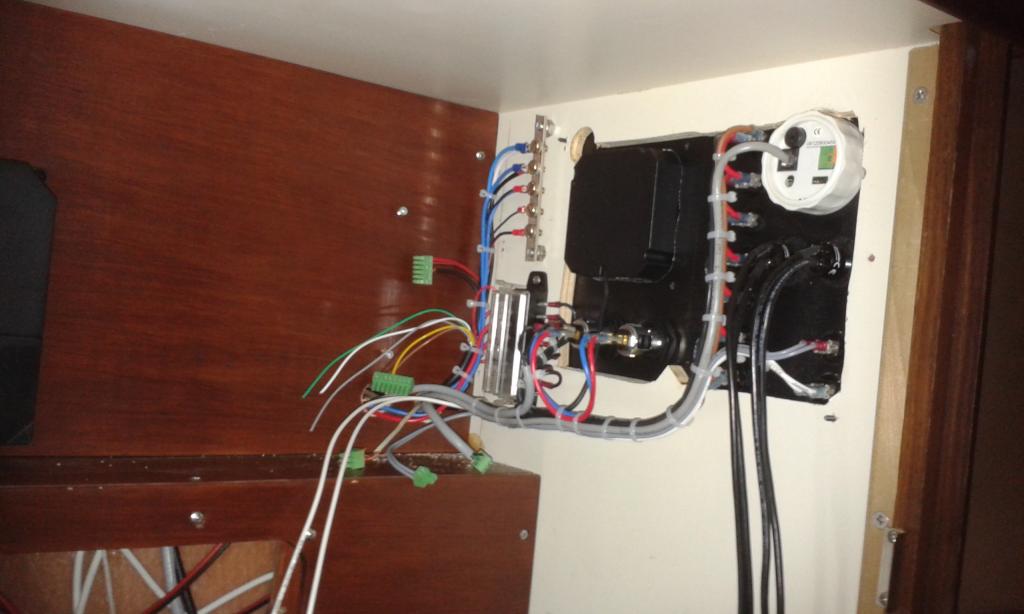

Hieronder wat foto's van mijn paneeltje wat ik op deze manier heb gemaakt.

Is dit niet iets voor een inkoopactie?

Aluminium plaatjes laten snijden en anodiseren en gezamenlijk schakelaars en zekeringen bestellen.
In elkaar zetten is ook niet zo moeilijk.

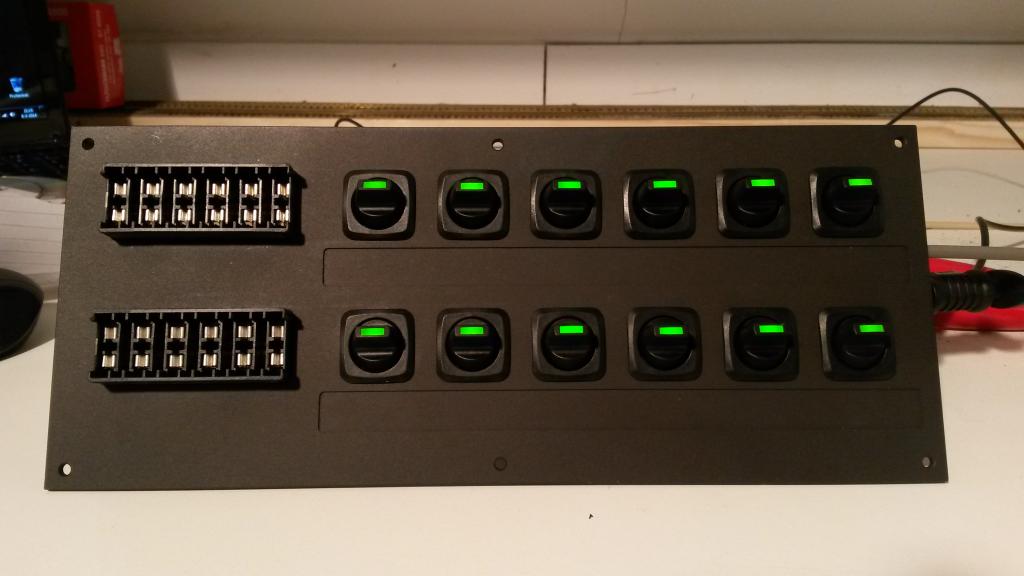

Ik heb dit paneeltje toen voor mezelf gemaakt met steekzekeringen met een ledje erin die aangaat zodra deze stuk is.
Over de zekeringen zit nog een plastic doorzichtig kapje welke ik met doorschijnende zwarte lak heb gespoten.

PvO schreef :
Dat ziet er mooi uit, en een bijkomend voordeel is dat de schakelaar lijken op de schakelaar die ik bij conrad besteld heb, en voor mijn voorlopig model gebruik.
( Die hebben LEDtjes ingebouwd ).
De accumeter die erop zit is dat een van een accu monitor ?

Ik ben druk met het bouwen van een nieuw paneel op basis van automaten van:
www.jprelec.co.uk/store.asp/c=...tch-Circuit-Breakers

Ideaal; zekering en schakelaar in een. Ook geschikt voor DC toepassingen tot 50V.
Alleen als ik meerdere gebruikers op 1 automaat aansluit (instrumenten bijvoorbeeld) zet ik er steekzekeringen tussen voor de individuele gebruikers.

Tips:
Zaken die je tegelijk gebruikt, ook tegelijk schakelen.
Binnenverlichting in 2 groepen (BB en SB). Valt er dan wat uit, is het niet gelijk aarde donker.
Navigatieverlichting per lantaarn schakelen. Stel dat je heklicht kapot gaat, schakel je je toplicht(stoomlicht voor de liefhebber) uit en zet je je ankerlicht aan. Niet goed misschien, wel beter dan niets.

Koezt schreef :
Ik zou liever toch kiezen voor aparte schakelaars en automatisch zekeringen
Is wel zo duidelijk wat er aan de hand is, ondanks indicatie in gecomineerde zekering-schakelaar.

Schaeffer kan mooi spul maken inderdaad, op maat en goed betaalbaar. Heb er ooit een frontje voor een audio versterker laten maken; frezen, boren, graveren: alles kan!

Waarom zou je (niet-automatische) zekeringen op ipv achter het paneel willen? Is in je auto en thuis ook niet. Een zekering is geen normaal bedieningsorgaan zoals een schakelaar dat wel is.

PvO schreef :
Ik ben vooral onder de indruk van die Red October knop linksonder.

AlfaR schreef :

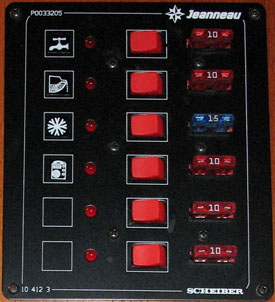

Ze zijn er dus wel (geweest). Kan ze alleen nergens vinden om er nog zo één aan te schaffen.

canuma schreef :


Verder heel mooi gemaakt.
Een opmerking: die "WiFi Off" knop. Moet ie nou op standje 1 om iets UIT te schakelen?? Verwarrend....

Als je geen DHZ wilt kun je ook hier eens kijken.
Van goedkoop tot heel duur.
www.svb24.nl/nl/category/elekt...aars-zekeringen.html
Ad

Mijn paneel :



Duur?
Nee.

Er zit alles op wat ik nodig heb. Klein en compact. Zelf had ik het nooit zo kunnen bouwen.
En als je alle losse onderdelen, uren uitzoekwerk en bouwen er bij rekent kan het wel
eens duurder uitpakken.

Maar ja....zo zie ik het natuurlijk.

Vinni

Ben jij ruitenwisserschipper???? Al lid van de ruitenwisserclub?

Is plaatje van Internet.
Moet mijn paneel nog steeds inbouwen.

Vinni

'Toilettenpumpe', 'Abwasserpumpe', 'Bilgenpumpe', 'Wasserpumpe', 'Fäkalienpumpe'... Jij pompt wat af! Je zou je moeten aanmelden bij de brandweer! Die kunnen ook goed pompen. Je serviceaccu raakt alleen al leeg van de controlelichtjes.
Ik mis nog een controlelampje of het lampje in de koelkast wel uitgaat als je de deur dichtdoet...
Evenzogoed een mooi schakelpaneel!
Groeten, Peper.
