Onderwerp: Ervaring met dieptemeters gevraagd

Tot op heden was ik erg tevreden met mijn VDO-logic dieptemeter. Heeft een logaritmische schaal met een wijzer, die vooral in ondiep water heel nauwkeurig is en de afstand bodem onderkant kiel weergeeft, en een digitale weergave die de waterdiepte laat zien. Niet het nieuwste van het nieuwste, maar tot voor kort perfect voor mijn gebruik.

Maar inmiddels geeft de VDO overal een diepte van tussen 1 en 1,5 m. aan. Ook als ik in veel dieper water vaar. Ik heb het nog niet helemaal opgegeven, want na de plug van de sensor aan de klok opnieuw te hebben gesoldeerd, wil ik nog de sensor aan binnen- en buitenkant aan een inspectie onderwerpen.

Desondanks ben ik mezelf toch al aan het oriënteren op een nieuwe dieptemeter.
Omdat ik graag in ondiep water rondpier (diepgang 0,8 m.) wil ik vooral graag een dieptemeter die ook een diepte van 0,8 m. foutloos aangeeft, met een weergave in zo klein mogelijke stapjes.

Wat zijn de ervaringen van de ZF-lezers op dit front. Welke dieptemeters zijn het best geschikt voor Wadloper?

Omdat ik ook veel op het wad vaar heb ik gekozen voor een Airmar transducer nmea uit( bv DT800 of DST800 als je ook snelheid wilt). kan tot 0,4/0,5 m aangeven, maar je hebt wel nog iets nodig om de nmea uit te lezen. (OpenCPN gaat prima)

Wadloper,

Die VDO gebruikt de kabel om een resonant circuit te maken. Vocht in de kabel kan dan een probleem zijn.


Verder ben ik nog nooit een dieptemeter tegengekomen die problemen had met jouw eisen. Ik zou zeggen; anything will do.

Waar het hem in zit is de weergave. Mijn diepte word in decimeters weergegeven op mijn multi, maar op de NMEA bus is deze wel degelijk in centimeters beschikbaar. Op het seadata display is de diepte in centimeters weergegeven.

(Nexus systeem)

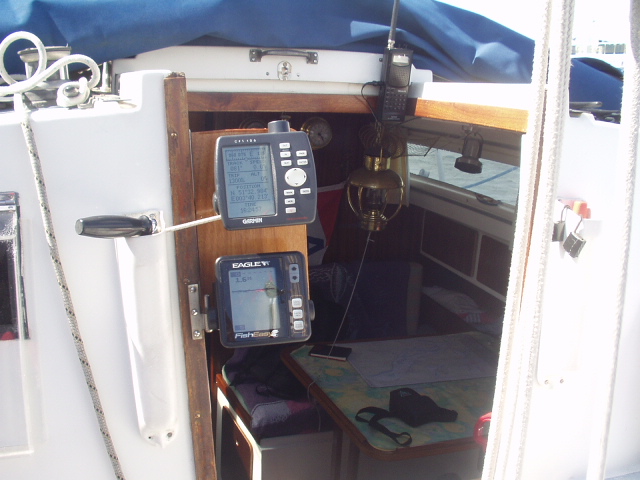

Ik ben nogal gecharmeerd van een Fishfinder. Geeft zowel de diepte als het bodemprofiel aan. Zijn niet duur. Werkte prima in mijn visboot, heb er een geinstalleerd in mijn vorige zeilboot tot tevredenheid. Als mij huidige VDO het begeeft wordt hij ook weer vervangen door een Eagle.

www.advitekoutdoor.nl/vissen/f...-300-fishfinder.html

Geeft zo'n fishfinder het gepasseerde profiel aan of kijkt hij ook een stukje vooruit? En hoe precies werkt hij onder helling?

Vooruit kijken niet, dan moet je een Sonar side scan installeren. Onder helling prima, uitgezonden echo is iets van 20 graden breed, net als van dieptemeter. Transducer kan gewoon op de bodem van polyester boot gelijmd worden, geen luchtbellen insluiten want dan heb je valse echo. Kan ook achter een spiegel in het water hangen.

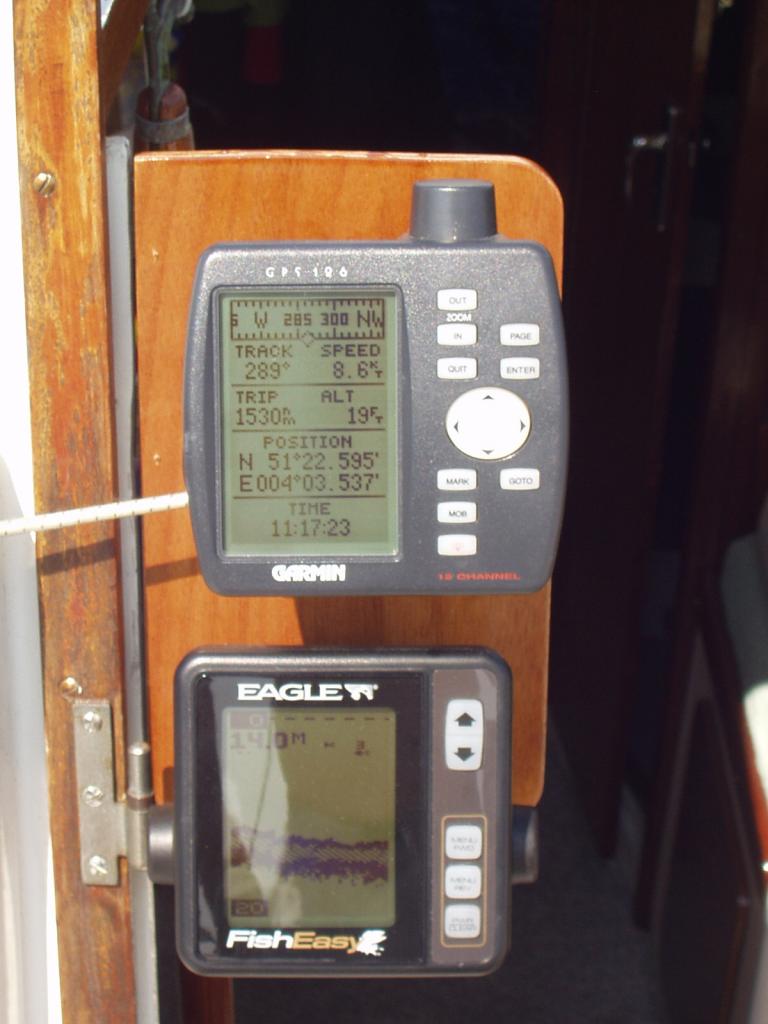

Hier nog een plaatje, stroom mee thv Walsoorden.

rooiedirk schreef :
OpenCPN heb ik vooralsnog alleen in de kajuit en ik wil natuurlijk de diepte vanachter de helmstok kunnen uitlezen. Wat zou een alternatieve display kunnen zijn?

Niet goedkoop overigens, die Airmar DT800.

Als je gewoon een getal wilt hebben, voldoet alles. Mijn Navman D100, lang geleden de goedkoopste die ik kon vinden, doet dit gewoon.

Op t Wad is de bodem vrijwel altijd zand. Dat doet zo'n ding prima. Het wordt mogelijk problematisch als er veel waterplanten en of slik op de bodem liggen. Dan wil je misschien iets wat een "plaatje"geeft wat je zelf kunt interpreteren. Dan komen allerlei fishfinders om te hoek kijken.

boarderbas schreef :
Vocht in de kabel zou inderdaad een oorzaak kunnen zijn. Het is een coax-kabel met een niet-massieve mantel. Aan de kant van de plug die in de klok gaat was de afdichting niet goed, maar daar is vooralsnog niks te zien van kopergroen o.i.d.

Aan de kant van de transducer zit de kabel ingegoten, vermoed ik. Moet ik nog checken. Vervangen van de kabel wordt dan al een beetje problematisch.
Ik vermoed dat de klok van VDO ook NMEA 0183 kan lezen. De vraag is in hoeverre die klok kan functioneren met een andere transducer die ook NMEA uitstuurt.

Nexus is inmiddels van Garmin, maar het lijkt er sterk op dat Garmin er weinig mee doet. Op de Garmin-site is weinig aan specificaties e.d. te vinden.

Aanvulling: inmiddels is mij duidelijk dat de VDO-klok NMEA kan zenden naar andere apparaten ($IIDBT en $IIDPT). Of dit ook betekent dat de klok ook van de transducer al NMEA krijgt toegezonden is mij niet duidelijk.

Jutter schreef :
Ja,als je googled op dieptemeter, dan kom je tegenwoordig in veel gevallen uit bij Fishfinders.

Is er enige indicatie over het gedrag van die Eagle bij kleine dieptes? Geeft ie nog een betrouwbare meting bij dieptes minder dan een meter?

Joop66 schreef :
Dus een fishfinder toont zand onder slijk of waterplanten, begrijp ik dat goed?

Overigens geldt voor gebruik als dieptemeter dat de eerste reflectie de belangrijkste is. Je wilt ook niet met je kiel door de modder slepen, als dat niet nodig is.

Lang geleden had ik een ouderwetse dieptemeter waarvan het ddisplay bestond uit zo'n rond venster waarin iets zat dat ronddraaide en een rood lichtje te zien was. Die gaf soms ook meerdere reflecties weer. Meestal was de meest ondiepe toch de belangrijkste.

Overigens is de bodem op lang niet alle plaatsen op het Wad zand. Iedereen die wel een droogvalt of aan wadlopen doet, weet dat. Op plekken waar de stroomsnelheden laag blijven of stroom afwezig is (wantijen) kan een dikke sliklaag liggen, waar je tot je knieën in gaat.

rooiedirk schreef :
Tot 0.3m zelfs!
Ik gebruik er een advansea dieptemeterdisplay bij als uitlezing.
(En OpenCPN)

Wadloper schreef :
Niet goedkoop, maar wel de beste.
De skeg zit op 70 cm, de dieptemeter op 40cm, dus als de dieptemeter op zn grens van 30 cm zit, dan loop ik ook vast.

It Paradyske schreef :
Over de nauwkeurigheid van de VDO-logic had ik ook niet te klagen. Daar kan ik hetzelfde verhaal over vertellen. Daarom is het ook zo jammer dat het ding niet meer goed werkt.

Maar heb jij een antwoord op de vraag die ik elders in deze draad opwierp: zou zo'n Airmar DT800 aan mijn huidige VDO-klok kunnen worden gehangen? De klok kan NMEA0183 zenden aan andere instrumenten. Maar ik heb geen idee of ie ook NMEA kan ontvangen.

Bestaat er iets simpels waarmee je NMEA zinnen kunt formuleren en verzenden? Dan zou dat getest kunnen worden.

nou actisense heeft een kastje waar je een willekeurige (domme) sensor aan kan hangen. Dus de coax erin.
Er komt dan nmea 0183 uit.
Je moet wel de juiste kiezen, je hebt keuze uit 3 frequenties.
Uiteraard kan er dan geen origineel display meer aan.

nb: geen aandelen. Ik verkoop het niet.

Wadloper schreef :
Jazeker, NMEA is gewoon een serieel signaal, dus dat kan je zo uit je seriële poort op je PC gooien. USB naar RS232 kabeltje, eventueel een level-shifter en klaar.

Joop66 schreef :
Welk wad vaar jij?

roozeboos schreef :
Je antwoord doet me vermoeden dat je de vraag hierboven (hergebruik originele klok met nieuwe NMEA transducer) niet helemaal begrijpt.

Om alleen de ontvankelikheid van de bestaande klok voor NMEA0183 te testen, zijn de Actisense gevalletjes ook wat te duur. De DST-2 (zoiets bedoel je waarschijnlijk) komt op ruim € 250,-

boarderbas schreef :
Ik geloof dat ik het snap.
Maar buiten een kabeltje, is er nog een interface nodig waar je specifieke NMEA 0183-zinnetjes ($IIDBT, bijvoorbeeld) kan invoeren en vervolgens verzenden. Een stukje software, lijkt me. Heb je daar ook iets voor?

En wat is in dit verband de functie van een "level-shifter"?

NMEA en RS232 lopen officiëel op andere voltage levels. Nu gaat er in de praktijk een hoop goed.

Voor het uitpoepen van seriele data over je USB zijn talloze gratis programmaatjes. Zoek op "RS232 Terminal software"

Wadloper schreef :
Nooit gemerkt dat het niet werkte bij minder dan één meter.

Jutter schreef :
Wat is je diepgang? Iets aangeven is één ding. Het nauwkeurig aangeven is wat anders.

Visboot iets van 30cm, zeilboot 1,25m.

Wadloper schreef : Als je toch binnen al OpenCPN hebt draaien dan kan je daar de nmea-converter plugin op installeren. Die kan je zo installen dat een bepaalde regel bv iedere seconde herhaald wordt en ook je checksum is gelijk goed.
Even een google op nmea simulator levert je ook een hoop programma's op die dit voor je kunnen regelen.

Op mijn SAGA motorbootje was door de eerste eigenaar een Humminbird fishfinder geïnstalleerd. Deed het na vele jaren nog perfect en gaf niet alleen de waterdiepte maar ook het bodemprofiel aan. Soms ook nog wat vissen in verschillende grootten. De schaal versprong van 0-3 meter naar 5 en meer m. Ik kreeg uit de VS ook heel snel een manual. Prima ding, zo’n Humminbird. Voor de Victoire heb ik een nieuwe dieptemeter gekocht, maar die moet nog worden aangesloten. De sensor meet door de polyester huid, dus geen gat te boren.
