Onderwerp: reparatie, modificatie kiel "Water"

JotM schreef :
Stom van mij. Dank voor de terechtwijzing. In al mijn naïviteit een onkunde dacht ik te weten dat de kinetische energie gelijk was aan 1/2mv² Waarbij de snelheid een vector was met een grote en een richting. Maar misschien zit de kern van wat ik niet begrijp in een oneindig star lichaam wat het schip zou moeten zijn om geen energie te kunnen opnemen. Ik ken ook eigenlijk geen materiaal wat geen elasticiteit heeft.
Het is beter dat ik deze discussie ongestoord aan de deskundigen overlaat. Het is ook niet voor mij van toepassing. Mijn zwaard heeft een crushbox.

Erikdejong schreef :

Nieuwsgierigheid, willen weten hoe het werkt, mechanismen begrijpen. Ben zelf al even afgehaakt hier, maar hoop op een lekenconclusie zodra de deskundigen het eens zijn...

3Noreen schreef : Uitdaging voor vanmorgen: kwadrateer die snelheidsvector op zo'n manier dat je een vector overhoudt.

Thijsnoort schreef :
Ja, er was schade. Ik moest een mayday uitzenden omdat ik mijn bemanning in gevaar had gebracht door tegen een rots te varen, waardoor de kiel een gaatje in mijn boot had geboord.
En dus herstellen. Maar zo zit ik (helaas) niet in elkaar. Ik vind dat mijn boot een grondberoering zonder veel problemen zou moeten kunnen doorstaan. Dus heb ik besloten de constructie van de verbinding kiel-romp te wijzigen. En dan begint het gehannes dus. Wijzigen, maar hoe? Welke materialen? Hoe gedimensioneerd?
Ik kan zelf wel een klein beetje rekenen en heb ook wel een klein beetje verstand van dit soort zaken, maar ik ben geen techneut. Voor mij is dit werk geen routine. En ik wil het wel echt goed doen!
Nu zijn er een paar mogelijkheden:
- Doe het gewoon zelf en je ziet wel of het werkt. Vind ik geen goed plan.
- Laat het een gerenommeerd bedrijf doen. Kan goed gaan, maar dan weet je eigenlijk ook niet zeker of die mannen en vrouwen wel echt weten wat ze doen. In mijn haven zijn mensen die dit soort werk regelmatig doen, maar hen zou ik het zeker niet willen laten doen en ik zou er ook geen vertrouwen in hebben. Daarnaast kan dit erg kostbaar worden. Ook een plan dat af valt dus.
- Zelf doen en zelf alles uitrekenen. Nu is het zo dat ik een klein beetje weet wat ik kan en wat ik niet kan, omdat ik de rest van de boot ook geheel verbouwd en veranderd heb. Eigenlijk is niets meer origineel, ook de constructie niet. Maar een kiel-romp verbinding? En dan ook nog een keer beter doen dan zoals Klaas Kremer het bedacht had? Hmmm. Toch maar proberen wat hulp te krijgen. Hier op het forum. En dat kan! Er zit hier heel veel kennis, expertise en ervaring. Dus dit vond ik het beste plan.
Sorry als mensen de discussie soms wat ver vinden gaan, maar ik vind het ontzettend interessant! Alle bijdragen, overigens ook die van mensen, zoals voorgaande bijdragen: 'doe niet zo moeilijk". Ik vind het niet niks om een constructie, die door een professionele en bekende ontwerper is bedacht te wijzigen en dan ook nog te denken dat je die gaat verbeteren. Dat kan best, niemand is onfeilbaar, maar dan moet je dus wel een beetje je best gaan doen. Hopelijk heb ik dat gedaan...

JotM schreef :
Zie je wel, Ik heb er geen verstand van. Vanmorgen geen tijd. Ga zo zeilen.

Pas om tien uur afgesproken in de haven dus tijd zat.
Voor de stilte momenten met de wind rond je hoofd: je opties zijn het inwendig en het uitwendig product.
Als je een vector met zichzelf vermenigvuldigt leidt het één tot een scalair, het ander tot de nulvector. Zeilse.

steef ton schreef :
Idd, mooi scheepje! Komt er 1 mastje achterop -of een hele brug ?

JotM schreef :
Ooit in een vorig leven vond ik dat erg boeiende vragen. Maar in mijn studietijd kwam ik er achter dat je maar 1 leven hebt en er veel belangrijkere vragen zijn om mee bezig te houden. Ik ben bovendien gewoon maar en timmerman en voel me daar gelukkig bij. En als ik een balk uit mijn klauwen laat vallen dat hij nooit op mijn hoofd valt maar dat de kans groot is dat hij op mijn tenen valt.

nardus schreef :
Achterop komen twee korte carbon mastjes (ééntje 1,2 m hoog en één 1,5 m hoog), in een pocket. Beide mastjes worden wegneembaar. Aan beiden komen 2 50W zonnepanelen, die kantelbaar zijn en draaibaar om het mastje. Op het hoge mastje komt een extra VHF-antenne. Ik zal weer een foto plaatsen als ze er op staan.

3Noreen schreef :

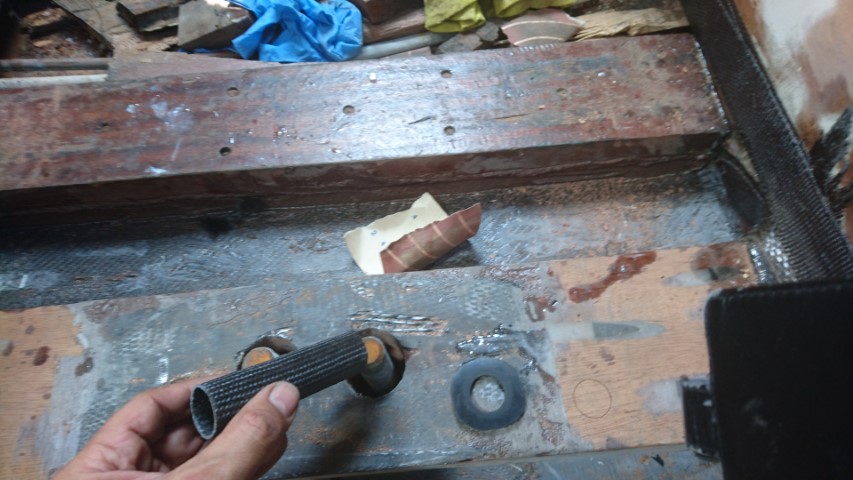

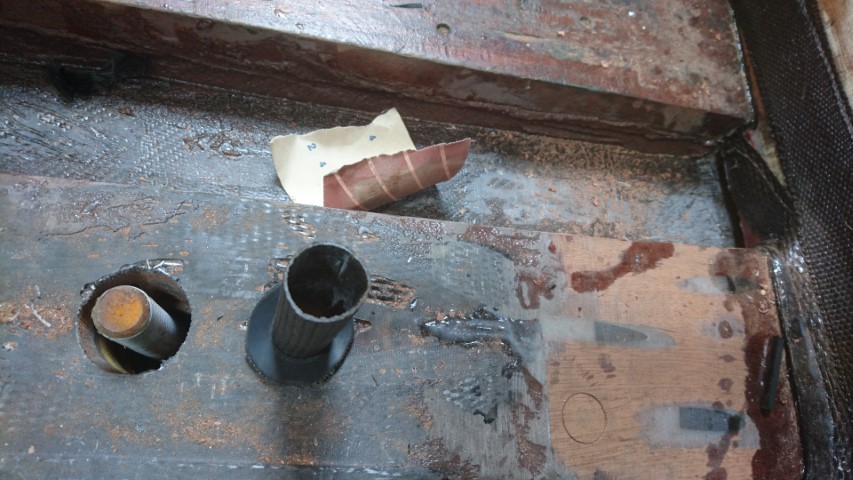

Van te voren pijpjes gemaakt. Ze zijn glas van binnen en carbon van buiten. Glas van binnen om geen elektrolytische corrosie te krijgen tussen het zink, staal en het carbon. Ik denk trouwens wel dat het laatste erg meevalt, want carbon staat wel bovenaan de lijst, maar geleidt natuurlijk lang niet zo goed als een metaal. Maar goed, dat terzijde en voor de zekerheid toch maar glas om de boel te scheiden. Pijpjes om bouten heen en volgieten maar. Zo kan de kiel later eventueel makkelijk van de romp gescheiden worden (op een gecontroleerde wijze).



edit. Plaatje vergeten:

Een in Arnhem gebouwde boot heeft zijn kiel verloren door contact tussen carbon en kielbouten.

Maar dan is er toch ook zeker (zee-)water bij geweest, denk ik?
Als er bij deze bouten (zee-)water bij komt, dan heb ik ook water in mijn boot, want dat kan langs de pijpjes zo doorstromen naar boven. Er zit een dikke rubber (industriëel rubber, speciaal voor zwaarbelaste verbindingen) tussen kiel en romp. Er komt dus geen (zee-)water meer bij de bouten, of anders heb ik nóg een ander probleem.
Maar daarnaast dacht ik maar geen extra risico te nemen door de pijpjes van binnen van glas versterkt epoxy te maken.

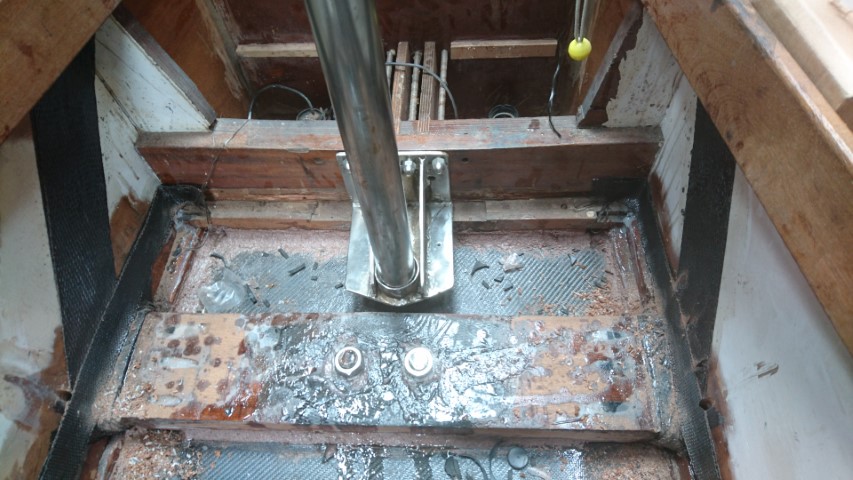

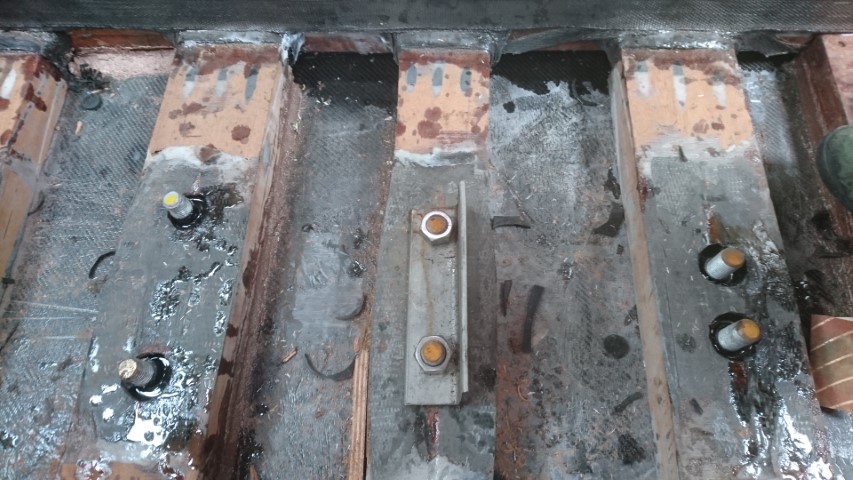

stand van zaken. Kiel zit er onder, kielbouten zijn ingegoten en nu bezig om de verticale carbon staafjes er in te plakken. belangrijker vooraan (zie de foto) dan achteraan, denk ik, maar doe het toch allebei. Ben nu toch bezig.

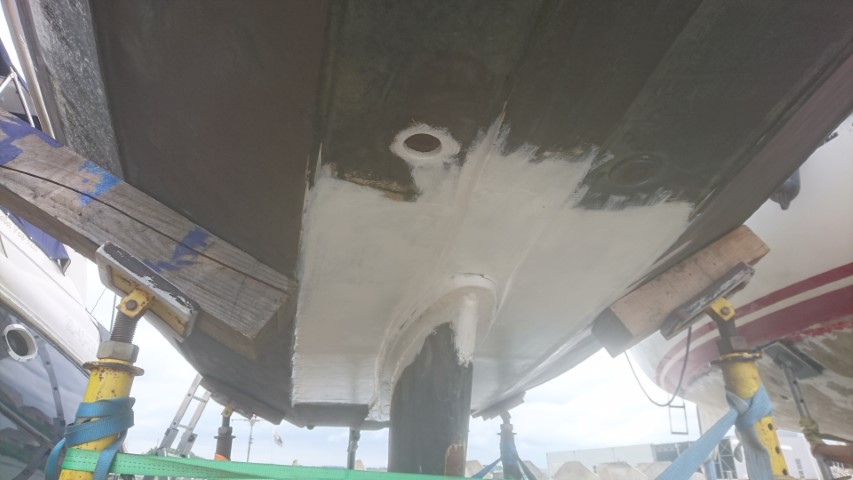

Bootje weer dicht (gat is inmiddels ook weer dicht met snelheidsmeter)

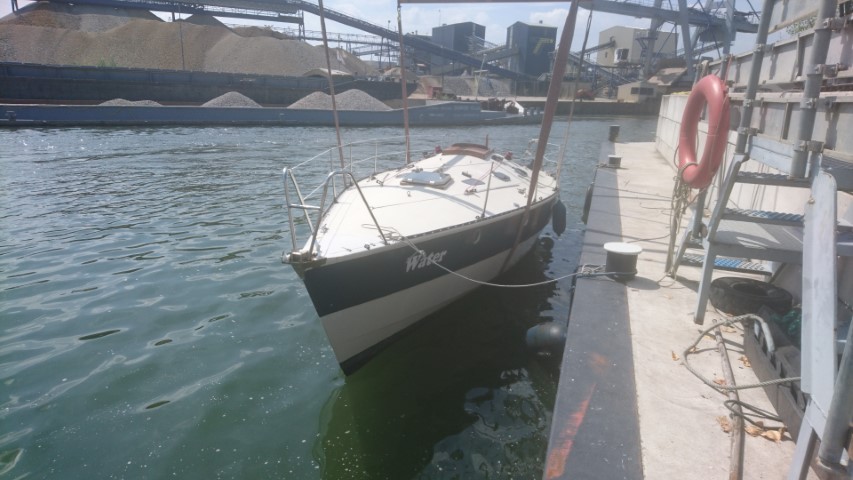

En ze drijft ook weer (nog wel even in de banden om zeker te zijn dat ze dicht is). Binnen gekeken en kwartiertje in de gaten gehouden, maar ze is droog van binnen.
Heeft allemaal zeer veel langer geduurd dan ik hoopte, maar gelukkig is het nu weer een echte drijvende boot, met een kielconstructie waarover ik me nooit meer zorgen zal maken.
Nu alle andere dingen nog...

Dat is een felicitatie waard! Mooi werk.

Na al het werk een (zee)mijlpaal! Grote bewondering!

Goed werk. Moet nu wel een gerust gevoel geven. Wel zo lekker, geen zorgen meer hierover.

En nu lekker zeilen!

blijft een aparte boot met dat zadeldek

Dank! Varen wordt helaas pas volgend jaar. Mijn bootje is eigenlijk nooit af geweest, omdat ik elk jaar wat doe. Nu ik toch bezig ben geweest met het laatste deel van de boot dat ik nog niet serieus had aangepakt, wil ik haar ook af maken. Dus eindelijk de natte cel op orde, de koelbox er in, de mastjes met zonnepanelen af en het schilderwerk binnen af. Dan kan ik begin volgend jaar met mijn bootje gaan varen zoals ik haar meer dan 10 jaar geleden geschetst had. En mee doen aan de Colin Archer, want vorig jaar was dat buiten mededinging omdat mijn bemanning had afgehaakt en ik dus solo voer (en dat mag niet bij de CAM-race)

Deze kwam op FB voorbij. Moest ineens aan jou denken

Je kunt in mijn hoofd kijken!

Ton,

Ik zie dit topic nu pas. We hebben elkaar in oktober bij Valks de hand geschud. Je kwam op de motor met een eveneens motorrijder kijken en wij kwamen net aan met onze mastloze zeilbboot voor een grote winterklus bij een buurman van Valks.

Ik weet nog hoe je vertelde wat er gebeurd was en dat je dit wel even ging herstellen. Ik vond het vreselijk dapper van je om er aan te beginnen.

Afgelopen 13 juli ging ons bootje weer te water en zag Water staan. Vol bewondering en eerlijk gezegd verbaast liet ik mijn vrouw zien dat je het geflikt had. De kiel zat er weer onder en gezien de opstelling was er iets drogende in de constructie. Besef me nu dus dat dat je koolstof pijpjes zijn.

Petje af. Respect. Mooi om te zien dat ze weer drijft.

Mocht je eens een paar handen nodig hebben. Ik woon in de buurt.

Succes

Mark

Wat gaaf! Kan me inderdaad herinneren dat ik daar met iemand in al mijn enthousiasme over het projectje heb gesproken.
Dit projectje was meer werk dan waar ik op gehoopt had, althans, het heeft me meer tijd gekost. Maar inmiddels is mijn scheepje weer een 'Water"-dicht (flauw, weet ik) bootje en ik ben tevreden met het resultaat tot nog toe. Mijn probleempje is dat ik "Water" nooit helemaal af heb gekregen en omdat mijn hoop, om naar de Azoren en terug te varen toch vervlogen is dit jaar, besloot ik de tijd te besteden om haar eindelijk eens af te maken. Ik zal die projectjes, die nodig zijn daarvoor, ongetwijfeld ook weer onderschatten, maar dat heeft mij nog nooit ontmoedigd, laat staan tegen gehouden.
Als je het leuk vind om nog eens te komen kijken, dan lijkt me dat erg leuk, al of niet om wellicht een handje toe te steken (of om eens een stukje mee te varen volgend jaar?)

mijn naam is overigens Steef (maar geeft niet)
