Onderwerp: Elektra Stoffel

Stoffel schrijft:
ah zo, ik ben er verder eigenlijk niet bekend mee, maar er zijn toch ook sites waar je het gratis kan plaatsen ?
Misschien hebben andere forummers nog wat tips

Stoffel schrijft:Yep dat klopt met de aanvulling dat beide accu's aan de diode geknoopt worden.
Het is inderdaad andersom dan bedoeld, je gebruikt de knop dus als een noodhulp voor het starten op de lichtaccu. Mocht je dat niet willen/hoeven, kun je die schakelaar ook gewoon wegdoen.

Dit allemaal ALS dat ding inderdaad je diode is (of je natuurlijk zelf een diode instaleerd) en ALS de boel is aangesloten zoals ik schreef. Voor hetzelfde geld is het allemaal anders aangesloten... Sowieso uitzoeken lijkt mij, ik zou wel graag willen weten hoe mijn boot werkt.

Ja, ik zou dat ook graag willen weten en daarom wil ik weten wat dat kreng doet......
Ik zal hem er van de week wel proberen uit te krijgen en hem van wat dichterbij bekijken. Hij zit op zo'n rotplek dat ik er niet bij kan en hem alleen van een afstandje kan zien.

Cheerio,

Stoffel

Tinypic is ook er handig in het gebruik.
Het is uploaden, link kopieren en nooit meer naar omkijken, vooral handig als je gewoon eens een foto('s) wilt posten erg handig.
Tinypics is niet geschikt voor het aanmaken van Albums.

Philip schrijft:
Hallo Philip,

waar heb jij automatische zekeringen gevonden voor 2 euro ?
Ik wil vd winter mijn elektra net gaan vervangen en ben dus niet vast alles aan het verzamelen (beter goed voorbereid op pad he)

Ze zijn intussen iets duurder geworden:
www.watersportwarenhuis.nl/ind...cle&aid=3739&lang=NL

En voor een paar cent meer, gecombineerd met een schakelaar:
www.watersportwarenhuis.nl/ind...0061&aid=399&lang=NL

Verder (nog) geen ervaringen met die toko.

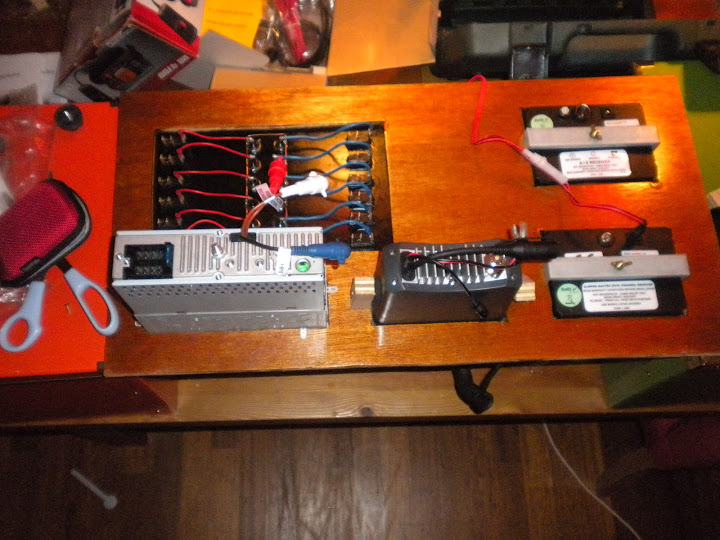

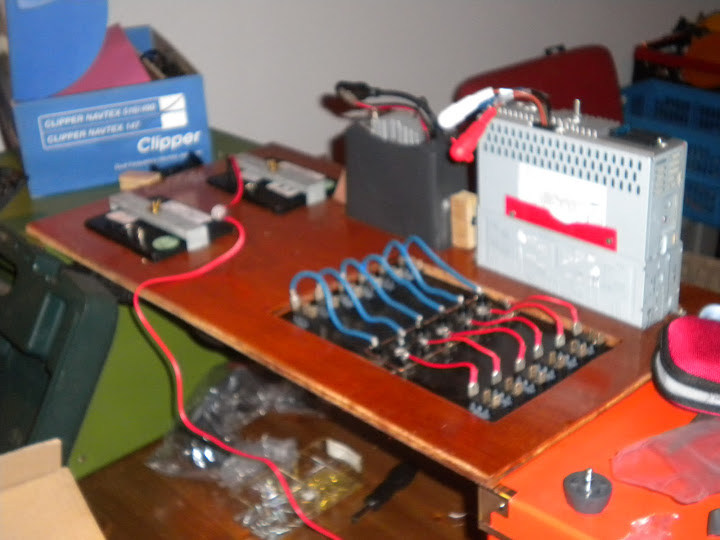

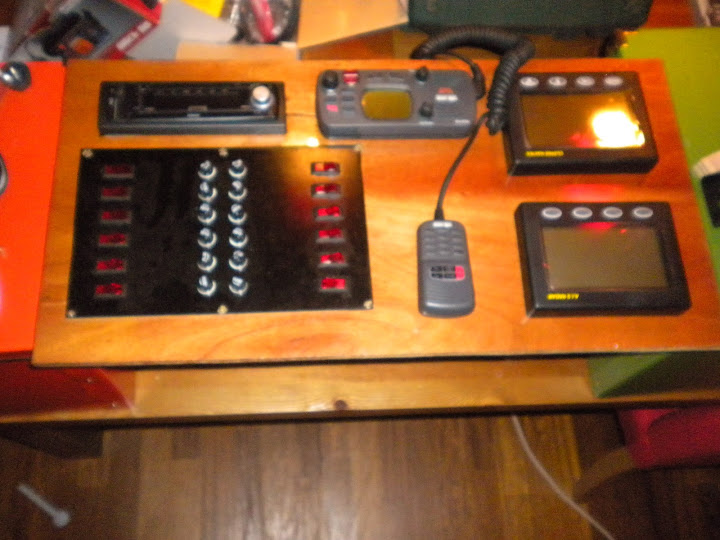

Klu(n)steam Stoffel is weer een stapje verder.
Zie onderstaand de foto's. Van het weekend weer vrolijk verder.

Cheerio,

Stoffel

Leuk he? paneeltjes maken, lay-out bedenken. Wat is handig? staat het mooi? is het ook praktisch? bestellingen plaatsen, wikken en wegen..

Het allermooiste moment vindt ik altijd weer als ik via Trackntrace weet dat zo'n chauffeur onderweg is en ik die witte bus van hem onze straat zie inrijden.

Philip schrijft:
Philip bedankt, ik zit die link's nu pas.



Stoffel, ziet er goed uit
Je hebt 2 vierkante displays op het paneel, zijn dit accumonitoren, vanwaar dat je er 2 hebt ?

Het is inderdaad leuk om te doen, geeft voldoening als hetgeen je in je hoofd hebt ook uit je handen komt. Ik heb zelf echter niet zo'n geschiedenis als het om klussen gaat, dus ik ben een heleboel aan het leren, maar dat maakt het alleen maar leuker. Moet wel zeggen dat de getoonde foto's al poging drie waren na eerst een te dunne plaat gebruikt te hebben en daarna een goede plaat verziekt te hebben door niet goed te zagen. En ook hier ben ik eigenlijk nog niet helemaal tevreden over....

Maar goed, al doende leert men.

CHeerio,

Stoffel

.

De ene is een display van een AIS radar, de andere van een Navtex.

Stoffel schrijft:
Zo zit ik al aan mijn derde keukentje en ben ook nog steedsniet tevreden! Haha, dat houdt je bezig!

Groeten,
Globe_Trotti

Ja nou snap ik dat het hout steeds duurder word, als jij maar blijven doorknutselen hahaha.....

Probeer het eerst eens op een stuk dik/stevig karton, dan kan je goed uitproberen of de indeling je bevalt

OK - volgende probleem.

Ik heb een Nasa Navtex aangeschaft. Daar zit een antenne bij die ergens buiten moet worden vestigigd. Aan de antenne uiteraard een kabel die weer aan het display moet worden bevestigd. Tot zover een ABCtje.

Nu zit de kabel aan de ene kant vast aan de antenne en aan de andere kant een stekker die in het display moet. De kabel past wel door de dekdoorvoer maar de antenne en de stekker niet. Iemand een idee hoe dit op te lossen zonder de kabel te knippen en professorisch weer aan elkaar te knutselen.

Cheerio,

Stoffel

Hoi Stoffel,

Een bekende ergernis met die stekker
De oplossing zou ik in de dekdoorvoer zoeken. Sonde om zo'n stekkerteje er af te moeten knippen.

Evengoed kun je zo'n stekkertje waarschijnlijk gewoon los kopen en goed bevestigen.

Dan heb je op een later datum hetzelfde probleem maar dan omgekeerd

Eeehh ja.
Maar een dekdoorvoer vervangen door een grotere is mi ook een aardige operatie. Iemand enig idee of de draad aan de antenne kant eenvoudig los te maken en weer vast te zetten is?

Cheerio,

Stoffel

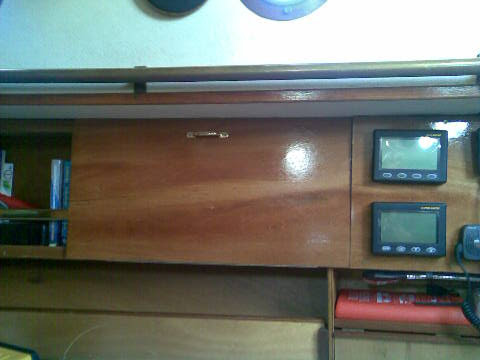

Vandaag met het paneel naar de boot gegaan om te kijken of het goed paste waar het in gedachte was. En jawel, heb er even een paar minuutjes met grote tevredenheid naar gekeken.....





Rechtsboven moet het paneel nog worden vastgeschroefd, vandaar dat het iets naar voren komt.

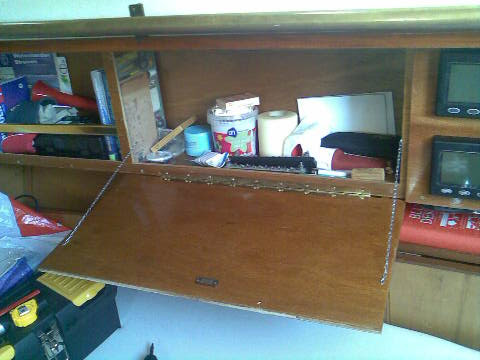

Ernaast een werkend klepkastje en zelfs de nerf loopt netjes door.





en vroeger zag het er zo uit:



Ook vandaag de accu's weer via de accukeuzeschakelaar aangesloten en de motor startte nog. Kortom een prima dag.
Volgende stap is om het schakelpaneel ook met scharnieren en kettingen op te hangen zodat het kan blijven hangen terwijl we met de bedrading aan de gang kunnen.
Tussen het klepkastje en het paneel komt nog een schot, aan de binnenkant komen de plus- en min strip.
Ik hoop van de week de boel op maat te kunnen zagen en de spullen in huis te halen, dan kan dat volgend weekend gerealiseerd worden.

En dan de draadjes en apparaten aansluiten.........

Cheerio,

Stoffel

Heb inmiddels het tussenschotje uitgezaagd en dat paste in een keer. Zelfs mijn timmercapaciteiten gaan vooruit, dus wie weet gaat de houtprijs binnenkort wel weer naar beneden.

Ben inmiddels aan het rommelen om de apparaten achter het paneel aan de schakelaars van het schakelpaneel aan te sluiten.

Een paar (vast onnodige vragen):

1. Stel ik wil zowel de dieptemeter als de windmeter met een knop aan en uit kunnen zetten. Dus allebei aan of allebei uit. Kan ik dan gewoon de draden van deze apparaten aan elkaar verbinden en in een stekkertje vastknijpen of bestaan daar speciale stekkers voor?

2. De radio die we hebben gekocht is een een doorsnee autoradio krijgt zijn voeding via een zgn ISO-A stekker die er niet is bijgeleverd omdat deze standaard in je auto zou zitten (?). Om hem direct aan een accu aan te kunnen sluiten schijn je hier een speciale stekker voor te moeten kopen, ik neem aan beschikbaar bij een beetje automaterialen handel? Iemand ervaring hiermee?

3. Het totaal maximaal verbruik van de apparaten die we in gedachten hebben is 15A (inclusief koelkast en dingen die we vergeten zijn). Voor de draad van de accu naar de plus en min van het paneel zit ik te denken aan gewoon installatiedraad van 2.5 mm2, maar wat was nou ook alweer die formule waarbij je dan de benodgde dikte van het draadje kon berekenen?? Afstand tussen accu en paneel is ca 2 meter. Is die 2.5 mm2 genoeg?

Cheerio,

Stoffel

Stoffel schrijft:
Bij een dynamo die een 12V accu laadt, deelt men het amperage van de dynamo vaak door 3 om de benodigde kabeldiameter te vinden. Toegepast op jouw 15A zou je dan op 5 mm2 komen. Maar ik weet niet of ik die regel correct toepas..
Is die 15A realistisch? Staat alles echt tegelijkertijd aan? Een compressorkoelkastje trekt niet veel meer dan 3A en als je de autoradio een beetje hard zet, trekt die misschien ook zoiets. Je moet heel wat aan hebben staan om 15A te trekken.

Aan de andere kant; je installeert het maar 1 keer en over een jaar ben je de meerkosten van een stukje 5 mm2 vergeten.

Ik zou overigens geen normaal installatiedraad nemen, maar soepel snoer dat is opgebouwd uit vele dunne aderen. Minder gevoelig voor breuk door duurbelasting, trilling etc.

--
stegman

1. Dat zou kunnen als je ze goed in elkaar draait en dan een (groter) stekkertje er om heen zet. Normaal heb je blauw voor 2,5mm2, nu zal je toch wel een gele nodig hebben.

2. Bij de autohandel heb je inderdaad vele verloopstekkers naar een iso stekker. Vaak van automerk x naar iso maar ook wel eens met draadjes ipv stekkers aan de auto zijde. Beide zijn bruikbaar: knip gewoon de auto-zijde stekkers er af en maak daar je boot draden aan vast.

3. In de download sectie heb je een handige excel sheet voor je draaddikte. Als ik daar 2 meter, 15A en een spanningsval van 5% invoer, kom ik uit op 1,8mm2. Dan zou 2,5mm2 wel genoeg moeten zijn. Een andere tabel hier geeft echter 4mm2 voor 15A bij een lengte van 2 tot 3 meter. Omdat er vast ooit toch nog eens wat apparaten bij gaan komen zou ik toch gaan voor die 4mm2. Kost toch niet veel omdat het toch maar om 2x 2 meter gaat.

Verder: je gebruikt toch wel flexibele kabels en niet echt 'gewone' instalatiedraad met 1 harde kern?

Bedankt voor jullie antwoorden, ik ga eens naar de autohandel voor de ISO stekker en dat klemmen van twee draadjes in 1 stekker komt wel goed.

Wat betreft het verbruik, die 15A is omgerekend van het verbruik van alle apparaten die ik nu wil + 5A voor de apparaten die in de toekomst misschien gaan komen (vaatwasser ofzo?)
En nee die zullen doorgaans niet allemaal tegelijk aanstaan, maar toch.

Ik was eigenlijk wel van plan omhet huis-tuin-en-keuken draad te pakken, maar ik begrijp dat dat niet handig is. Dan gaan we maar een paar stukken draad kopen van 4mm2, ik moet tenslotte toch langs de autohandel, daar hebben ze dat ook wel.

Cheerio,

Stoffel

Stoffel, weet je nu al zeker wat onderstaande is?

Volgens mij is iedereen bij speculatie gebleven.

Nee eigenlijk niet, maar de draden die eruit kwamen waren nergens op aangesloten. Ik kan er niet bij om hem los te krijgen en aan een nadere inspectie te onderwerpen, dus ik laat hem maar lekker zitten voorlopig.

Cheerio,

Stoffel

Google eens op Bisistor. Het blijkt een onderdeel te zijn dat ook in de oude Morris Mini gebruikt werd, dus misschien dat je via een autoforum nog wat meer info kunt krijgen.

Ik heb een oude Mini en daar ben ik hem nog nergens tegengekomen
mini forum is www.minisevenclub.nl/forum
