Onderwerp: LifeP04 voor leken

Actief balanceren lijkt me nogal onnodig complex. En duur?
En via condensatoren heb je ook veel verlies hoor. Maar goed, misschien iets voor een ander draadje

Tja er is al veel gezegd, en helemaal eens worden we het toch niet, maar laat ik ook mijn 2 centen in het hoenderhok gooien.

Situatie:
Voortstuwingsbank: 32 x 160 Ah Winstons in een 2P16S configuratie.
Per 2P cellen: seriële batterijmonitor (meet spanning en temperatuur) en geeft dat serieel door naar de volgende cel, zodat aan het eind van de 16 monitors er een riedel komt met de spanningen en temperaturen van alle cellen. Belangrijk, want komt iets verderop.
Per 2P ook een balancer board van EV-Power.eu 3.6V, 1.7A

Een 1P4S 90Ah, ook Winstons, bank als serviceaccu, voor instrumenten, kachel en verlichting. De huishoudbank dus. Ook hier de 3.6V 1.7A balancers.

Ik heb geen problemen met een dynamo, die heb ik namelijk niet.

Wel met laders, 2 x 500W (10A, 54.nog iets volt, ook van ev-power) die zijn al een paar keer stuk geweest, maar da's een ander verhaal. De laders zijn speciaal voor LFP varianten.

Die laders hebben, heel belangrijk! een mogelijkheid om de stroom flink terug te schroeven, namelijk naar 1A per lader.
Waarom is dat belangrijk, nou, als je wil top-balanceren dan moet je dat niet met 20A doen, maar met een stroom die door de balancers kan worden weggedissipeerd.

De celmonitoren monitoren dus continu de spanning en temperatuur, als een van de cellen de 3.6 bereikt, en de balancer dus gaat werken, dan schakelt een microcontroller de laadstroom terug naar de lage waarde, en worden de rest van de cellen heel rustig, het laatste stukje doorgeladen. Zitten ze allemaal in de 3.6V + range dan is de balancing klaar, en schakelt de microcontroller de laders af.

Niet direct voor leken, maar wel belangrijk dus als je die topbalancering doet.

De huishoudbank zit aan wat zonnepaneeltjes, weet niet precies hoeveel, 50-60W ongeveer.
Daar zit een (niet MPPT)regelaar op die bij 13.6 stopt. De huishoudbank kan worden geladen met 60W vanuit de motorbank. Eigenlijk doe ik dat alleen in het voorjaar een keer om ook daar te topbalanceren, dan hou ik het met de multimeter in de gaten.

Kortom: per cel monitoren, en voor topbalanceren terugschakelen naar lage stroom, die kleiner is dan je balanceerbordjes kunnen dissiperen.

Wil je ook met de dynamo kunnen laden, dan is naar mijn mening de juiste oplossing een intelligente dynamo, die z'n eigen temperatuur bewaakt, en waarbij de laadstroom naar de accu's kan worden geregeld. Die dynamo zal dan ook een terugkoppeling van de celmonitoring moeten krijgen.

Nou had ik een BMS er op (60A of 80A of zoiets) ook met een paar mA balanceermogelijkheid, maar ik verdacht die er van dat ie juist onbalans veroorzaakte want na deze winter was daar flink onbalans. Dus die heb ik er uit gemikt. Ik hou zelf wel in de gaten of ie niet te laag gaat.

Deze winter ook een victron BM712 met bluetooth er bij gezet, die gaat piepen als er een bank te hoog of te laag is. Eigenlijk is dat het enige alarm, en hou ik het vooral zelf in de gaten. Is dat voor leken? Kweenie, wel simpel.

Oh ja, voor de fun en het op afstand monitoren, stuur ik het via LoRa naar het WWW. Maar dat is niet voor leken.

@midnight blues : Volgens mij heb ik al een hele simpele oplossing gegeven, hoor.

roozeboos schreef :
Ja afhankelijk van de ESR. Maar het verlies in de passieve weerstanden dan?
Toegeven dat weerstanden niet verouderen zoals elko's.

De genoemde 1.7 ampere is veel om passief balanceren.
In de systemen die in autos worden gebruikt worden veel lagere stromen gebruikt.

Tevens moet je je afvragen of je die stroom wel gaat halen, want het gaat om erg kleine spanningsverschillen. Rdson gaat dan ook meespelen.

En het mag pas inschakelen als de spanning te hoog wordt . Het moet in feite nooit inschakelen!

roozeboos schreef :
Roos,
Als ik er mee bezig ga neem ik wel contact met je op .
Volgens mij heb ik je Whatsapp wel en anders via PM

nardus schreef :
Wat is een balance indicator ?

3Noreen schreef :

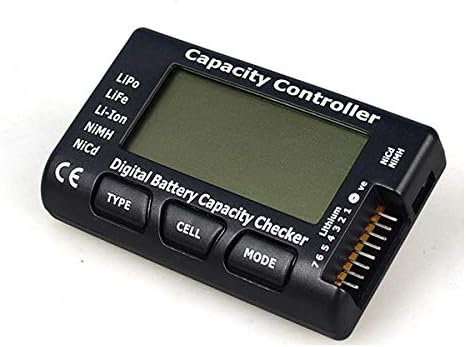

Z'on ding :


Ideaal om even te kijken zonder iets anders aanhangt zoals een smartbms oid.

Weet iemand op welke natuurkundige princiepen zo'n ding werkt. Ook de precisie (0,2%) verbaast me.

3Noreen schreef : Het is gewoon een voltmeter die net even meer kan als een standaard multimeter, erg handig (bijan noodzakelijk)als je geen smartbms heb en om te checken of je je leadkabels van je bms goed heb aangelsoten. Hang even dit ding eraan en als hij ze netjes alle 4 ziet hang je je bms eraan.
Filmpje

WADnWIND schreef :
Misschien moet je even uitrekenen hoeveel verlies er daadwerkelijk in die weerstanden zit. Bij een 12 volt systeem is 1,7A 22 watt. Hoe lang gaat het balanceren duren ?

nardus schreef :
Heb je een linkje voor een passende stekker ?

3Noreen schreef :
Al regelmatig hier over geschreven. Op 1 cyclus is het secondenwerk. Lastig te bepalen omdat het bijna geheel in de ruis wegvalt. Mijn balancers gaan altijd wel een halve minuut of zo aan, maar dat is letterlijk ruis / verschillen binnen de tolerantie die de ene balancer nét eerder triggert dan de ander.

De reden om balancers met hoge stroom te kiezen is dat je een zwaar versleten packmet veel onbalans nog kan blijven gebruiken. Zolang de balanceerstroom hoger is als de laadstroom zal de cel niet overladen worden en de beveiliging niet ingrijpen.

veel lezen en zoeken is het wel te vinden, maar eigenlijk zijn er maar een paar randvoorwaarden aan LiFePo accu's

1 blijf onder de hoogst toegestane celspanning. (3,6V)
2 Voorkom ontladen onder de laagste toegestane celspanning (2,5V)
3 Niet doorladen als max spanning bereikt is (afschakelen)
4 niet laden onder 0-graden celcius
5 Cellen goed opsluiten onder mechanische druk
6 cel balancering in de gaten houden, handmatig periodiek of automatisch.
7 Goed passend afzekeren tegen sluiting of te hoge stromen.

Wie vult het aan?

Hoe iemand dat doet kan door diverse wegen te bewandelen, als je maar binnen de grenzen blijft.

[Het uitzetten van de cellen vindt plaats tussen 90 en 100% SOC...?

Iets met spanveren anders? Of “laat dan maar”?
